Номер по Госреестру СИ: 50804-12
50804-12 Установки контроля загрязнения рук и ног
(Sirius-5PB)
Назначение средства измерений:
Установка контроля загрязнения рук и ног Sirius-5PB предназначена для обнаружения внешнего загрязнения на руках и обуви людей путем измерения потока бета ионизирующих частиц.
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 17.08.2017
Номер записи - 140332
ID в реестре СИ - 362732
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Установки контроля загрязнения рук и ног Sirius-5PB, нет данных, Sirius-5PB,
Производитель
Изготовитель - Фирма "Canberra Industries, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 0
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№199 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Ракетно-космическая техника" (ТК 321)
Наличие аналогов СИ: Установки контроля загрязнения рук и ног (Sirius-5PB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Canberra Industries, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18509-04 01.08.2009 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
18509-10 01.04.2015 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
18509-15 06.05.2020 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
20049-00 01.03.2011 |
Радиометры-спектрометры альфа-излучения, Alpha Analyst Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
24553-03 |
Радиометр-сигнализатор объемной активности радиоактивных аэрозолей, Альфа Сентри CAM 450 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28583-05 01.02.2010 |
Системы гамма-спектрометрические, ISOCS/LABSOCS Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
33863-07 01.03.2012 |
Мониторы радиоактивных газов передвижные, PGM 102 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37565-08 |
Счетчики нейтронных совпадений колодезные активные, JCC-51 (AWCC) Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38327-14 16.04.2019 |
Радиометры альфа-, бета-излучения, iSolo Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38554-08 |
Дозиметры персональные, ULTRA RADIC MRAD-101 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39484-08 |
Счетчики нейтронных совпадений колодезные, JCC-31 (HLNCC-II) Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41155-09 01.09.2014 |
Дозиметры, UltraRadiac Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43292-09 06.02.2020 |
Спектрометры гамма-излучения полупроводниковые портативные, Falcon 5000 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
47183-11 11.07.2016 |
Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами, Sirius Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48011-11 |
Установка контрольная радиометрическая, Argos-3AB Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48738-11 |
Системы дозиметрические, ADM606M-G-N Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50804-12 17.08.2017 |
Установки контроля загрязнения рук и ног, Sirius-5PB Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51951-12 04.12.2017 |
Системы дозиметрические, ADM606M-G3-N Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53561-13 17.05.2018 |
Спектрометры альфа-излучения, Alpha Analyst Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
55462-13 11.11.2018 |
Установки контрольные радиометрические, Cronos мод. Cronos-4 и Cronos-11 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59063-14 |
Счетчик нейтронных совпадений колодезный активный, AWCC Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Установки контроля загрязнения рук и ног (Sirius-5PB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Установки контроля загрязнения рук и ног (Sirius-5PB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение обеспечивает работу Установки в полностью автоматическом режиме. В штатном режиме работы (NORMAL) ПО осуществляет обработку данных со счетчиков, сравнение результата измерения с установленным порогом, вывод сигнала ЧИС-ТО/ГРЯЗНО, ведение аппаратного журнала Установки.
Доступ к параметрам настройки системы, работающей под управлением Windows XP Embedded, имеет только пользователь с уровнем доступа «администратор».
Идентификационные данные ПО «Программа управления и настройки Установки контроля загрязнения рук и ног Sirius» приведены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии ПО |
Контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового кода |
|
«Программа для управления и настройки установки Sirius» |
MONITOR.EXE |
8.02 |
BE35883B1F733A C868FEDFA7898 0F611 |
MD5 |
Уровень защиты программного обеспечения установки контроля загрязнения рук и ног Sirius-5PB от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.

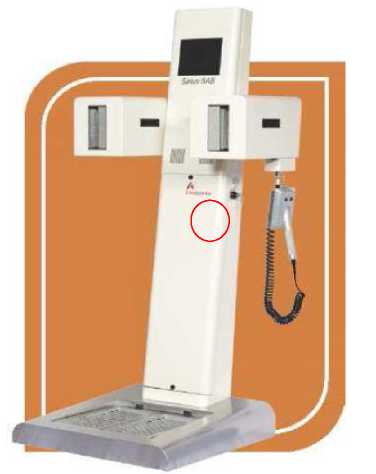

Общий вид установки приведен на рис.1. На рисунке указано место нанесения наклейки защиты от несанкционированного доступа.
