47183-11 Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами
(Sirius)
Назначение средства измерений:
Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами Sirius моделей Sirius-4B, Sirius-4АB предназначены для определения поверхностного загрязнения:
• бета-излучающими радионуклидами рук и ног (Sirius-4B);
• альфа- и бета-излучающими радионуклидами рук и ног (Sirius-4АB).
Программное обеспечение
Программное обеспечение в режиме Normal - нормальный режим работы автоматически обеспечивает выполнение следующих функций:
-непрерывное измерение уровня фона за заданные промежутки времени и сравнение с нижним и верхним порогами фоновой скорости счета;
-вычисление порога сигнализации в соответствии с измеренным уровнем фона;
-
- сравнение текущего уровня излучения при мониторинге человека с порогом и принятие решения Чисто/ Грязно ;
-
- вывод голосового и визуального сообщения ЧИСТО/ГРЯЗНО;
-
- занесение результата мониторинга в базу данных.
Право внесения изменений в конфигурацию системы Windows XP дано только администратору.
Идентификационные данные ПО « Программа для управления и настройки мониторов Sirius» приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии ПО |
Контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового кода |
«Программа для управления и настройки мониторов Sirius» |
MONITOR.EXE |
7.14.1 |
17ACEECD6887 A202118DA29 EBB6E75B4 |
MD5 |
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.

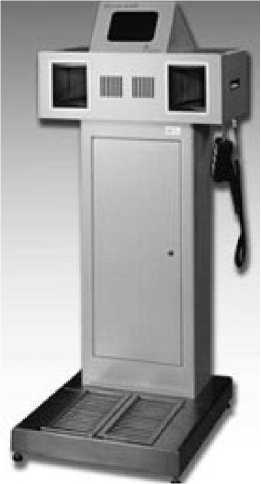

Рис. 1 Общий вид мониторов Sirius (модели Smus-4B, Sirius-4AB)
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе Руководства по эксплуатации мониторов методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Мониторы загрязнения рук и ног Sirius-2В, Sirius-2АВ, Sirius-4В, Sirius-4АВ» Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к мониторам загрязнения рук и ног альфа- и бета-излучающими радионуклидами Sirius моделей Sirius-4B, Sir-ius-4AB:
-
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
-
2. ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»;
-
3. ГОСТ 8.033-96 «ГСИ. Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»;
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений:
-
- при выполнении работ по обеспечению безопасных условий и охраны труда;
-
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по методике поверки МП 2101-007-2010 «Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами Sirius моделей Sirius-4B, Sirius-4АВ.Методика поверки», разработанной и утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в декабре 2010 г.
Основными средствами поверки являются эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники типа 6П9 из 239Pu и типа 6СО из 90Sr+90Y с активностью от 5-102 до 5-104 Бк.
Изготовитель
Canberra Industries Inc.,800 Research Parkway, Meriden, CT 06450, U.S.A.
Испытательный центр
ГЦИ СИ ФГУП « ВНИИМ им. Д.И. Менделеева», регистрационный номер 30001-10Россия, г.Санкт- Петербург, 190005, Московский пр. д. 19. тел. 7(812) 251-76-01, факс 7(812) 713-01-14. e-mail:info@vniim.ru
Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами Sirius являются стационарными приборами для автоматического измерения потока бета-частиц в моделях Sirius-4B и одновременного измерения потока альфа- и бета-частиц в моделях Sirius-4AB.
Принцип действия мониторов Sirius-4B основан на регистрации импульсов, создаваемых заряженными частицами в блоках детектирования с пропорциональными счетчиками. В пропорциональном счетчике происходит преобразование энергии заряженной частицы, взаимодействующей с рабочим газом счетчика, в токовый импульс, регистрируемый последующими электронными устройствами. В модели Sirius-4B использованы отпаянные пропорциональные счетчики с большой поверхностью с ультратонким входным окном.
Для одновременного автоматического измерения потока альфа- и бета-излучения в мониторах моделей Sirius-4АB реализовано предварительное разделение импульсов от альфа- и бета-частиц на основе амплитудной дискриминации.
В модели Sirius-4АB использованы проточные счетчики с алюминизированными майларовыми окнами, счетчики работают при низком расходе газа.
Тип и количество используемых счетчиков зависит от конкретной модели. В мониторах моделей Sirius-4B, Sirius-4АB по 6 счетчиков. Два счетчика для контроля ног и электронные блоки расположены в основании мониторов, два счетчика для контроля каждой руки и цветной дисплей расположены в верхней консоли мониторов.
Контроль загрязнения для модели Sirius-4АB осуществляется в автоматическом режиме: только альфа-излучающими радионуклидами, только бета-излучающими радионуклидами или одновременно альфа - и бета-излучающими радионуклидами.
Запуск измерений автоматизирован и включается посредством инфракрасных датчиков для обеих моделей.
Для эксплуатации мониторов Sirius в штатном режиме не требуется пользовательского интерфейса, процесс мониторинга сопровождается голосовыми командами, при выявлении загрязнения включается звуковая сигнализация, и на цветном жидкокристаллическом дисплее отображается загрязненный участок.
Во всех мониторах Sirius установлены промышленные компьютеры, все необходимые разъемы компьютеров скрыты за крышкой люка с замком.
Все мониторы Sirius построены с использованием однотипных детекторов, датчиков, электронных узлов и компьютеров, работающих под управлением операционной системы Windows XP Embedded , имеющей штатные средства ограничения доступа. Для управления всеми моделями используется одинаковое программное обеспечение, про-
Лист № 2 Всего листов 5 грамма MONITOR.EXE, запускаемая автоматически при включении мониторов, обеспечивает управление монитором и позволяет проводить диагностику на уровне электронных плат. Мониторы Sirius могут работать как в полностью автономном режиме, так и выводить сигналы на удаленные устройства. Предусмотрено три основных режима работы:
Normal - Нормальный режим работы Alarm Test - Проверка сигнализации Service - Режим обслуживания
В режиме Normal мониторы Sirius работают автономно, обеспечивая мониторинг загрязнения персонала в соответствии с параметрами, заданными в различных окнах меню Service. Режимы Alarm Test и Service предназначены для использования исключительно техническими специалистами для проверки сигнализации монитора.
Переход в режим Alarm Test осуществляется с помощью маленького ключа, вставляемого в замок Alarm Test и переключения монитора из режима Normal в режим Alarm Test. Переключатель в целях защиты от преднамеренного вмешательства расположен под рамкой счетчика правой руки. По окончании проверки порогов сигнализации ключ переводят в положение Normal и извлекают из замка.
Для подключения к компьютерной сети в мониторах Sirius предусмотрены разъемы Ethernet с возможностью объединения в сеть до 90 мониторов.
После завершения измерений все результаты отображаются на экране дисплея, расположенного внутри консоли мониторов Sirius-4B, Sirius-4AB, при этом указывается расположение загрязненного участка, тип излучения и приводится результат измерения. В случае превышения заданного порогового значения поверхностного загрязнения выдается звуковой сигнал.
В состав мониторов Sirius может быть введен выносной датчик для одежды с герметичным пропорциональным счетчиком. Съемные кабели позволяют проводить обследование на расстоянии до 3м.
Комплект поставки мониторов Sirius представлен в таблице 3. Таблица 3
№ |
Наименование |
Модель Sirius-4B |
Модель Sirius-4AB |
Количество, шт. |
Обозначение | ||||
1. |
Основной блок монитора |
Sirius-4B |
Sirius-4AB |
1* |
2. |
Выносной датчик для одежды |
PC-126CH |
LFP-100DHP |
1 ** |
3. |
Баллон с газом |
не требуется |
P-10 |
1 |
4. |
Руководство по эксплуатации «Мониторы загрязнения рук и ног Sirius-2B, Sirius-2AB, Sirius-4B, Sirius-4AB» |
1 | ||
5. |
Методика поверки «Мониторы загрязнения рук и ног Sirius-4B, Sirius-4AB » |
МП2101-007- 2010 |
МП2101- 007-2010 |
1 |
* - поставка модели по карте Заказа ** - поставка по требованию Заказчика
Основные метрологические и технические характеристики Мониторов загрязнения рук и ног альфа- и бета-излучающими радионуклидами Sirius моделей Sirius-4B, Sirius-4АB приведены в таблице 2.
Таблица 2
Блоки детектирования поверхностного загрязнения рук | ||
Sirius-4B |
Sirius-4AB | |
Площадь окна (1-го счетчика), см2 |
366 |
400 |
Фон альфа-излучения, имп/с |
- |
не более 0,3 |
Эффективность к внешнему альфа-излучению, имп.-с-1/част.-с-1 |
- |
не менее 0,35 |
Фон бета-излучения, имп/с |
не более 100 |
не более 30 |
Эффективность к внешнему бета-излучению, имп.-с-1/част.-с'1 |
не менее 0,50 |
не менее 0,60 |
Пределы обнаружения при вероятности 0,95 %: - альфа-излучения, Бк |
10 | |
- бета-излучения, Бк |
20 |
20 |
Блоки детектирования поверхностного загрязнения ног | ||
Sirius-4B |
Sirius-4AB | |
Площадь окна (1-го счетчика), см2 |
366 |
400 |
Фон альфа-излучения, имп/с |
- |
не более 0,3 |
Эффективность к внешнему альфа-излучению, имп.-с-1/част.-с-1 |
- |
не менее 0,15 |
Фон бета-излучения, имп/с |
не более 100 |
не более 30 |
Эффективность к внешнему бета-излучению, имп.-с-1/част.-с-1 |
не менее 0,25 |
не менее 0,30 |
Пределы обнаружения при вероятности 0,95 %: - альфа-излучения, Бк |
20 | |
- бета-излучения, Бк |
40 |
40 |
Переносной датчик для одежды | ||
Sirius-4B |
Sirius-4AB | |
Площадь окна (1 счетчик), см2 |
126 |
100 |
Фон альфа-излучения, имп/с |
- | |
Эффективность к внешнему альфа-излучению, имп.-с-1/част.-с-1 |
- | |
Фон бета-излучения, имп/с |
не более 15 | |
Эффективностьк внешнему бета-излучению, имп.-с-1/част.-с'1 |
не менее 0,15 | |
Пределы обнаружения при вероятности 0,95 %:
|
10 | |
Типовой расход газа (аргон-метан), см3/мин |
не требуется |
10 |
Рабочие условия эксплуатации монитора:
|
5-40 оС 800-1060 гПа 30-80 % |
5-40 оС 800-1060 гПа 30-80 % |
Питание от сети переменного тока: напряжением, В частотой, Г ц |
220^10% 220-15% 50±1 |
220+10% 220-15% 50±1 |
Потребляемая мощность, В^А |
не более 110 |
не более 110 |
Габаритные размеры прибора, мм: (ширинах высота х глубина) |
710x1590x740 |
710x1590x740 |
Масса, кг |
115 |
115 |
Средняя наработка на отказ - не менее 4000 ч.
Среднее время восстановления - не более 12 ч.
Средний срок службы до первого капитального ремонта - не менее 6 лет.
