Принцип действия спектрометров Falcon 5000 основан на преобразовании энергии гамма-квантов, зарегистрированных детектором, в цифровой код и накоплении его в виде спектра, представляющего собой распределение числа гамма-квантов по их энергии. Спектрометр обеспечивает цифровую технологию обработки сигнала и, как следствие, высокую стабильность формы и положения пика при изменении температуры и скорости счета. Полученный спектр накапливается в памяти анализатора и может обрабатываться в режиме реального времени с помощью программного обеспечения спектрометра.

Для определения мощности дозы гамма-излучения используется счетчик Гейгера-Мюллера.

Спектрометры Falcon 5000 состоят из базового блока (модель F5000 или F5000N, отличающаяся наличием детектора нейтронного излучения) и управляющего планшетного компьютера.

Спектрометр Falcon 5000 оснащен встроенным широкополосным детектором на основе особо чистого германия (ОЧГ) высокого разрешения. Охлаждается детектор электрическим холодильником на импульсных трубках.

В базовом блоке размещены:

• •  полупроводниковый ОЧГ детектор;

• •  система охлаждения ОЧГ детектора с электрическим холодильником;

• •  счетчик Гейгера-Мюллера;

• •  детектор нейтронного излучения (только в модели F5000N);

• •  цифровой многоканальный (МКА) анализатор;

• •  модуль интерфейсов WLAN/LAN;

• •  два Li-Ion аккумулятора.

Для запуска, охлаждения и работы спектрометра от сети 220 В, а также для зарядки аккумуляторов служит блок питания от сети переменного тока.

Спектрометр имеет два режима работы - упрощенный и стандартный. В упрощенном режиме доступны только функции поиска и идентификации гамма-излучающих радионуклидов, в стандартном - все функции прибора:

• •  Поиск - поиск источников или направления на них по интенсивности излучения. В качестве параметра поиска может быть использована скорость счета импульсов с внешних блоков детектирования гамма- и нейтронного излучения и мощность дозы гамма-излучения.

• •  Нуклиды - функция вывода результатов обработки спектра по текущей последовательности (способу) анализа и отображения результатов на дисплее. Отчеты выводят-

ся в виде таблиц, которые могут содержать результаты идентификации нуклидов и результаты расчета активности и мощности дозы.

• •  Доза - индикация мощности амбиентного эквивалента дозы (также постоянно выполняется в фоновом режиме). Обеспечивает отображение мгновенной мощности дозы. Кроме того, имеется возможность вывести входную скорость счета или среднюю энергию спектра.

• •  Спектр - функция управления набором и анализом спектров, визуализации набора и просмотра спектра, а также калибровки по энергии и эффективности регистрации, настройки параметров спектрометрического тракта и выбора последовательности анализа.

Для управления работой спектрометра используется входящий в комплект поставки планшетный ПК с программным обеспечением Genie-2000 (S513C). Возможно также использование любого ПК, работающего под управлением операционной системы не ниже Windows-XP SP3, имеющего необходимые интерфейсы. Связь со спектрометром может осуществляться как по проводной линии (Ethernet), так и по беспроводному каналу (Wi-Fi).

Для более детального анализа набранного спектра могут быть использованы все обрабатывающие модули программного пакета Genie 2000. Эта возможность позволяет решать широкий круг задач прикладной гамма-спектрометрии.

Спектрометр Falcon 5000 может быть снабжен аппаратным обеспечением для глобального позиционирования (GPS). Координаты GPS фиксируются в конце каждого сбора данных и сохраняются в файле спектра. Общий вид и место пломбирования спектрометров Falcon 5000

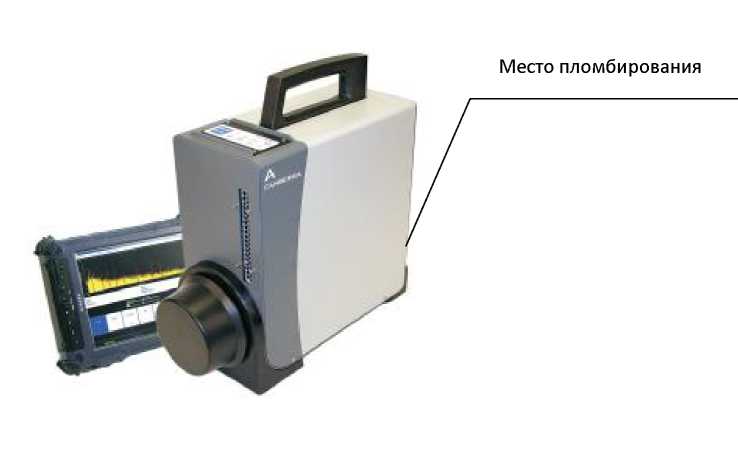

Рис. 1. Общий вид и место пломбирования спектрометра Falcon 5000

В комплект поставки спектрометров Falcon 5000 входят составные части и эксплуатационная документация, указанные в таблице 3.

Таблица 3.

Примечания:

• ¹⁾ - конкретная модель согласуется с заказчиком при заказе спектрометра;

• ²⁾ - возможна поставка другой модели управляющего компьютера по согласованию с заказчиком при заказе;

• ³⁾ - установочная копия на компьютерном носителе (компакт-диск, дискета и т.п.);

• 4)

- руководства пользователя на каждый поставляемый программный продукт;

• ⁵⁾ - дополнительная поставка по желанию заказчика;

• ⁶⁾ - файл параметров детектора на компьютерном носителе.

Основные метрологические и технические характеристики спектрометров Falcon 5000 при-

ведены в таблице 2.

Таблица 2

Примечания.

• ¹⁾ Относительная эффективность регистрации гамма - квантов приведена для измерения точечного источника в штатной геометрии (на оси симметрии детектора, на расстоянии 250 мм от торцевой поверхности криостата).

• ²) Приведены характеристики для базового блока прибора.

• ³) При использовании блока питания модели F5000DCPS, поставляемого дополнительно по желанию заказчика.

• ⁴⁾ Характеристики планшетного компьютера приведены для модели XPLORE iX104. Для других моделей планшетных компьютеров могут отличаться от приведённых.
