Номер по Госреестру СИ: 48011-11
48011-11 Установка контрольная радиометрическая
(Argos-3AB)
Назначение средства измерений:
Установка контрольная радиометрическая Argos-3AB предназначена для определения поверхностного загрязнения альфа- и бета-излучающими радионуклидами рук, ног, обуви, головы, тела/одежды путем измерения потока соответствующих (альфа-, бета-) ионизирующих частиц.
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 137018
ID в реестре СИ - 359418
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
СВ-15Х, нет данных, Argos-3AB,
Производитель
Изготовитель - Фирма "Canberra Industries, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Статистика
Кол-во поверок - 3
Выдано извещений - 1
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установка контрольная радиометрическая (Argos-3AB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Canberra Industries, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18509-04 01.08.2009 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
18509-10 01.04.2015 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
18509-15 06.05.2020 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
20049-00 01.03.2011 |
Радиометры-спектрометры альфа-излучения, Alpha Analyst Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
24553-03 |
Радиометр-сигнализатор объемной активности радиоактивных аэрозолей, Альфа Сентри CAM 450 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28583-05 01.02.2010 |
Системы гамма-спектрометрические, ISOCS/LABSOCS Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
33863-07 01.03.2012 |
Мониторы радиоактивных газов передвижные, PGM 102 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37565-08 |
Счетчики нейтронных совпадений колодезные активные, JCC-51 (AWCC) Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38327-14 16.04.2019 |
Радиометры альфа-, бета-излучения, iSolo Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38554-08 |
Дозиметры персональные, ULTRA RADIC MRAD-101 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39484-08 |
Счетчики нейтронных совпадений колодезные, JCC-31 (HLNCC-II) Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41155-09 01.09.2014 |
Дозиметры, UltraRadiac Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43292-09 06.02.2020 |
Спектрометры гамма-излучения полупроводниковые портативные, Falcon 5000 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
47183-11 11.07.2016 |
Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами, Sirius Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48011-11 |
Установка контрольная радиометрическая, Argos-3AB Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48738-11 |
Системы дозиметрические, ADM606M-G-N Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50804-12 17.08.2017 |
Установки контроля загрязнения рук и ног, Sirius-5PB Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51951-12 04.12.2017 |
Системы дозиметрические, ADM606M-G3-N Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53561-13 17.05.2018 |
Спектрометры альфа-излучения, Alpha Analyst Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
55462-13 11.11.2018 |
Установки контрольные радиометрические, Cronos мод. Cronos-4 и Cronos-11 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59063-14 |
Счетчик нейтронных совпадений колодезный активный, AWCC Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Кто поверяет Установка контрольная радиометрическая (Argos-3AB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Установка контрольная радиометрическая (Argos-3AB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение обеспечивает работу Установки в полностью автоматическом режиме. В штатном режиме работы (NORMAL) ПО осуществляет обработку данных со счетчиков, сравнение результата измерения с установленным порогом, вывод сигнала ЧИС-ТО/ГРЯЗНО, ведение аппаратного журнала Установки.
Доступ к параметрам настройки системы, работающей под управлением Windows XP Embedded, имеет только пользователь с уровнем доступа «администратор».
Идентификационные данные ПО «Программа управления и настройки Установки контрольной радиометрической Argos» приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование ПО |
Номер версии ПО |
Контрольная сумма исполняемого кода |
Алгоритм вычисления цифрового кода |
|
«Программа для управления и настройки установки Argos» |
MONITOR.EXE |
8.00 |
186DD451A425 BE8CDF9DCE5B E62C30B9 |
MD5 |
Уровень защиты программного обеспечения установки контрольной радиометрической Argos-3AB от непреднамеренных и преднамеренных изменений соответствует классу А в соответствии с МИ 3286-2010.

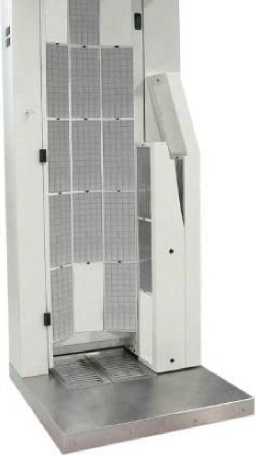

Общий вид установки приведен на рис. 1.
Рисунок 1 - Общий вид установки контрольной радиометрической Argos-3AB
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульном листе Руководства по эксплуатации установок методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«Установка контрольная радиометрическая Argos-3AB» Руководство по эксплуатации CPR-321MN001.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к установке контрольной радиометрической Argos-3AB
-
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
-
2. ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»;
-
3. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников».
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
-
- при выполнении работ по обеспечению безопасных условий и охраны труда;
-
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Установка может использоваться на атомных станциях и на объектах атомной промышленности для контроля загрязнения персонала.
Поверка
Поверкаосуществляется по документу МП 48011-11 «Установка контрольная радиометрическая Argos-3AB. Методика поверки Argos.3AB МП», утвержденному ГЦИ СИ ОАО «СНИИП» в мае 2011 г.
Основными средствами поверки являются эталонные (образцовые) не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники типа 6П9 из 239Pu и типа 6СО из 90Sr+90Y с активностью от 5-102 до 5-104 Бк.
Изготовитель
Canberra Industries Inc., 800 Research Parkway, Meriden, CT 06450, U.S.A.Заявитель
ЗАО «Канберра Паккард Трейдинг Корпорейшн»
117997, г. Москва, ул. Миклухо-Маклая, д.16/10, корпус 32
Тел./факс:+7(499) 724-85-77; 724-86-11
Испытательный центр
Государственный центр испытаний средств измерений ОАО "СНИИП"
123060, г.Москва, ул.Расплетина, д.5
Тел. +7(499)198-97-00 Факс +7(499)943-00-63, e-mail: dep1500@sniip.ru
Установка контрольная радиометрическая Argos-3AB является стационарным прибором для автоматического одновременного измерения потока альфа- и бета-частиц.
Принцип действия установки Argos-3AB основан на регистрации импульсов, создаваемых заряженными частицами в блоках детектирования с пропорциональными счетчиками. В пропорциональном счетчике происходит преобразование энергии заряженной частицы, взаимодействующей с рабочим газом счетчика, в токовый импульс, регистрируемый последующими электронными устройствами.
Использованы проточные пропорциональные счетчики с большой поверхностью с алюминизиро-ванными майларовыми окнами, счетчики работают при низком расходе газа. Площадь окна каждого счетчика составляет 572 см2, количество счетчиков - 18. Активная площадь всех счетчиков составляет 10422 см2. В качестве рабочего газа используется Р10, Р5, Р7.5 или Аргон/СО2 (90%/10%).
Для одновременного автоматического измерения потока альфа- и бета-излучения в установке реализовано предварительное разделение импульсов от альфа- и бета-частиц на основе амплитудной дискриминации.
Запуск измерений автоматизирован и включается посредством инфракрасных датчиков, регистрирующих присутствие человека внутри установки и обеспечивающих контроль правильного положения тела относительно счетчиков.
Для эксплуатации установки Argos-3AB в штатном режиме не требуется пользовательского интерфейса, процесс измерения сопровождается голосовыми командами, при выявлении загрязнения включается звуковая сигнализация, и на цветном жидкокристаллическом дисплее отображается загрязненный участок.
В установке используется промышленный компьютер, все разъемы компьютера скрыты за крышкой люка с замком. Компьютерная система обеспечивает управление установкой и позволяющая проводить диагностику на уровне детекторов и электронных плат. Установка Argos-3AB может работать как в полностью автономном режиме, так и выводить сигналы на удаленные устройства. Предусмотрено три основных режима работы:
Normal - Нормальный режим работы
Alarm Test - Проверка сигнализации
Service - Режим обслуживания
В режиме Normal установка работает автономно, обеспечивая измерение загрязнения персонала в соответствии с параметрами, заданными в различных окнах меню Service. Режимы Alarm Test и Service предназначены для использования исключительно техническими специалистами.
Для подключения к компьютерной сети в установке Argos-3AB предусмотрены разъемы Ethernet с возможностью объединения в сеть до 90 мониторов.
После завершения измерений все результаты отображаются на экране дисплея, расположенного на потолочной консоли, при этом указывается расположение загрязненного участка, тип излучения и приводится результат измерения. В случае превышения заданного порогового значения поверхностного загрязнения выдается звуковой сигнал.
По требованию заказчика установка может быть оборудована устройствами ограничения доступа на входе и на выходе (шлагбаум с электроприводом).
Комплект поставки установки Argos-3AB представлен в таблице 2. Таблица 2
|
№ |
Наименование |
Обозначение |
Количество, шт. |
|
1. |
Основной блок установки |
Argos-ЗАВ |
1 |
|
2. |
Шлагбаум с электроприводом на входе |
Argos-EBN |
1* |
|
3. |
Шлагбаум с электроприводом на выходе |
Argos-EBX |
1* |
|
4. |
Баллон с газом |
P-10 |
1* |
|
5. |
Руководство по эксплуатации «Установка контрольная радиометрическая Argos-3AB» |
CPR- 321MN001 |
1 |
|
6. |
Методика поверки «Установка контрольная радиометрическая Argos-3 AB» |
Argos.3AB МП |
1 |
* - поставка по требованию Заказчика
Основные метрологические и технические характеристики установки контрольной радиометрической Argos-3AB приведены в таблицах 1 и 2.
Таблица 1 - Эффективность регистрации
|
Изотоп |
Эффективность с тонкой сеткой |
Эффективность с решеткой для ног и с тонкой сеткой |
|
'г |
9% |
5% |
|
^9Тс |
18% |
14% |
|
Т0СО |
16% |
12% |
|
137Cs |
29% |
22% |
|
^Ci |
29% |
22% |
|
yuSr/yuY |
36% |
25% |
|
241Am |
20% |
11% |
|
239Pu |
19% |
11% |
Таблица 2 - установки контрольной радиометрической Argos-3AB
|
Наименование характеристики, единица измерения |
Номинальное значение характеристики |
|
Блоки детектирования поверхностного загрязнения тела/одежды, рук, головы | |
|
Площадь окна (1-го счетчика), см2 |
572 |
|
Фон альфа-излучения, с-1 |
не более 0,3 |
|
Эффективность регистрации альфа-излучения 239Pu, с'1/с'1 |
не менее 0,15 |
|
Фон бета-излучения, с-1 |
не более 30 |
|
Эффективность регистрации бета-излучения 90Sr/90Y, с-1/с-1 |
не менее 0,30 |
|
Пределы обнаружения при вероятности 0,95 %: - альфа-излучения, Бк |
10 |
|
- бета-излучения, Бк |
20 |
|
Блоки детектирования поверхностного загрязнения ног | |
|
Площадь окна (1-го счетчика), см2 |
572 |
|
Фон альфа-излучения, с-1 |
не более 0,3 |
|
Эффективность регистрации альфа-излучения 239Pu, с-1/с-1 |
не менее 0,08 |
|
Фон бета-излучения, с-1 |
не более 30 |
|
Эффективность регистрации бета-излучения 90Sr/90Y, с-1/с-1 |
не менее 0,20 |
|
Пределы обнаружения при вероятности 0,95 %: - альфа-излучения, Бк |
20 |
|
- бета-излучения, Бк |
40 |
|
Типовой расход газа, см3/мин |
10 |
|
Рабочие условия эксплуатации установки: - температура; |
0 - +40 оС |
|
- атмосферное давление; |
84-106,7 кПа |
|
- относительная влажность |
30-80 % |
|
Питание от сети переменного тока: напряжением, В |
220^10% 220-15% |
|
частотой, Гц |
50±1 |
|
Потребляемая мощность, В • А |
не более 160 |
|
Габаритные размеры прибора, мм: (ширинахвысотахглубина) |
915х2250х1020 |
|
Масса, кг |
320 |
|
Средняя наработка на отказ, ч, не менее |
4000 |
|
Среднее время восстановления, мин, не более |
60 |
|
Средний срок службы до первого капитального ремонта, лет, не ме- |
6 |
|
нее | |
