Номер по Госреестру СИ: 38327-14
38327-14 Радиометры альфа-, бета-излучения
(iSolo)
Назначение средства измерений:
Радиометры альфа-, бета- излучения iSolo (далее - радиометры iSolo) предназначены для измерения активности альфа- и бета- излучающих радионуклидов в аэрозольных фильтрах, в насыпных и в твердых пробах диаметром до 60 мм.

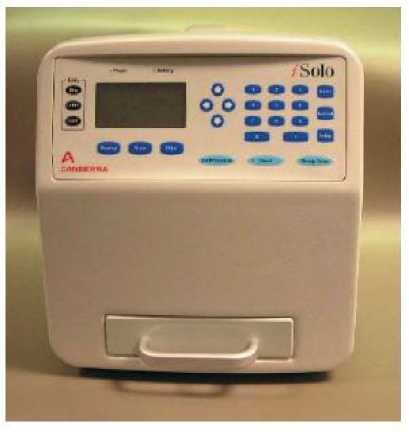

Внешний вид.
Радиометры альфа-, бета-излучения
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 16.04.2019
Номер записи - 125653
ID в реестре СИ - 348053
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, SOLO300L, iSolo, (модификация SOLO300L),
Производитель
Изготовитель - Фирма "Canberra Industries, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 25
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 10
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 715 дн.
Приказы РСТ, где упоминается данный тип СИ
№513 от 2019.03.14 О переоформлении и продлении срока действия свидетельства об утверждении типа средства измерений № 54803 "Радиометры альфа-, бета- излучения iSolo"
Наличие аналогов СИ: Радиометры альфа-, бета-излучения (iSolo)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Canberra Industries, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18509-04 01.08.2009 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
18509-10 01.04.2015 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
18509-15 06.05.2020 |
Гамма-спектрометры многоканальные для измерения рентгеновского и гамма-излучения, CANBERRA Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
20049-00 01.03.2011 |
Радиометры-спектрометры альфа-излучения, Alpha Analyst Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
24553-03 |
Радиометр-сигнализатор объемной активности радиоактивных аэрозолей, Альфа Сентри CAM 450 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28583-05 01.02.2010 |
Системы гамма-спектрометрические, ISOCS/LABSOCS Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
2 года | |
|
33863-07 01.03.2012 |
Мониторы радиоактивных газов передвижные, PGM 102 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
37565-08 |
Счетчики нейтронных совпадений колодезные активные, JCC-51 (AWCC) Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
38327-14 16.04.2019 |
Радиометры альфа-, бета-излучения, iSolo Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
38554-08 |
Дозиметры персональные, ULTRA RADIC MRAD-101 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
39484-08 |
Счетчики нейтронных совпадений колодезные, JCC-31 (HLNCC-II) Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
41155-09 01.09.2014 |
Дозиметры, UltraRadiac Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
43292-09 06.02.2020 |
Спектрометры гамма-излучения полупроводниковые портативные, Falcon 5000 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
47183-11 11.07.2016 |
Мониторы загрязнения рук и ног альфа- и бета-излучающими радионуклидами, Sirius Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48011-11 |
Установка контрольная радиометрическая, Argos-3AB Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48738-11 |
Системы дозиметрические, ADM606M-G-N Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
50804-12 17.08.2017 |
Установки контроля загрязнения рук и ног, Sirius-5PB Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
51951-12 04.12.2017 |
Системы дозиметрические, ADM606M-G3-N Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53561-13 17.05.2018 |
Спектрометры альфа-излучения, Alpha Analyst Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
55462-13 11.11.2018 |
Установки контрольные радиометрические, Cronos мод. Cronos-4 и Cronos-11 Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
59063-14 |
Счетчик нейтронных совпадений колодезный активный, AWCC Фирма "Canberra Industries, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
В разработке
Кто поверяет Радиометры альфа-, бета-излучения (iSolo)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПО ЭХЗ" АО "ПО "ЭЛЕКТРОХИМИЧЕСКИЙ ЗАВОД" (RA.RU.311657) | 4 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИЗОТОП РК" (РОСС СОБ 3.00047.2013) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 5 | 1 | 4 | 0 | 1 | 1 | 0 | |||
| АО "СХК" (0161) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОАО "Сибирский химический комбинат" (0161) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПП "ИЗОТОП" (RA.RU.310683) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «УРАЛТЕСТ» (RA.RU.311249) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Радиометры альфа-, бета-излучения (iSolo)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
5686 | 11653 |
|
ФБУ Мурманский ЦСМ Мурманская область |
16888 | 11653 |
|
ФБУ УРАЛТЕСТ Свердловская область |
12385 | 11653 |
Программное обеспечение
Радиометры альфа-, бета- излучения iSolo являются приборами со встроенным программным обеспечением. Разделение ПО с выделением метрологически значимой части не предусмотрено (все ПО считается метрологически значимым).
Идентификационные данные программного обеспечения радиометров альфа-, бета- излучения iSolo представлены в таблице 1.
Таблица 1. Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное микропрограммное обеспечение iSolo |
36797A.HEX |
1.12 и выше (до 1.99) |
* |
* |
* - ПО зашивается на стадии производства. Доступа к цифровому идентификатору ПО нет .
Уровень защиты программного обеспечения радиометров альфа-, бета- излучения iSolo от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и методом шелкографии на пленочную этикетку, клеящуюся на корпус радиометра.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
CPR353MN001 «Радиометры альфа-, бета- излучения iSolo. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам iSolo
-
1. ГОСТ 4.59-79 «Средства измерений ионизирующих излучений. Номенклатура показателей»;
-
2. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
-
3. ГОСТ 8.033-96 «Государственная поверочная схема для средств измерений активности радионуклидов, потока и плотности потока альфа-, бета- частиц и фотонов радионуклидных источников»
-
4. Техническая документация фирмы-изготовителя «Canberra Industries, Inc.», США.
Лист № 5 Всего листов 5 Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при осуществлении деятельности в области использования атомной энергии;
- при выполнении работ по осуществлению производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по документу МП 2101-004-2013 «Радиометры альфа-, бета- излучения iSolo. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в июне 2013 г.
При поверке применяются:
- эталонные не ниже 2- го разряда по ГОСТ 8.033-96 радиометрические источники альфа -излучения типа 1П9 из 239Pu активностью от 2-102 до 2-103 Бк с погрешностью не более 5%;
- эталонные не ниже 2-го разряда по ГОСТ 8.033-96 радиометрические источники бета-излучения типа1СО из 90Sr+90Y активностью от 2-102 до 2-103 Бк с погрешностью не более 5%.
Изготовитель
Canberra Industries, Inc, США
Адрес: 800 Research Parkway, Meriden, Connecticut, 06450 U.S.A.
Tel: (203) 238-2351, Fax: (203) 235-1347
Email: customersupport@canberra.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,Адрес: Россия, 190005, г. Санкт- Петербург, Московский пр., д. 19.
Тел.: (812) 251-76-01; факс:(812) 713-01-14
Принцип работы прибора основан на регистрации импульсов, возникающих при взаимодействии альфа- и бета- частиц с пассивированным ионно-имплантированным планарным кремниевым детектором PIPS, с последующим разделением импульсов по амплитудам. В процессе измерений автоматически вносится поправка на присутствующие продукты распада радона и торона.
Радиометр iSolo выпускается в двух модификациях - SOLO300G и SOLO300L. В модификации SOLO300G радиометра iSolo установлен защитный детектор, включенный в схему антисовпадений и позволяющий отсечь внешнее космическое и гамма-излучение для снижения общего фона системы. В качестве защитного детектора антисовпадений используется пластиковый сцинтиллятор особой конфигурации, окружающий измерительную камеру. Модификация SOLO300L помимо защитного детектора снабжена дополнительной свинцовой защитой. По заказу возможна поставка прибора без защитного детектора.
Все операции управления радиометром выполняются с помощью размещенных на передней панели кнопок и жидкокристаллического дисплея. На передней панели также расположены светодиоды, указывающие на состояние источников питания прибора. На задней панели расположены разъем для подключения внешнего источника питания, разъем параллельного порта принтера и разъем последовательной связи RS-232. Питание прибора может осуществляться также от аккумуляторов NiMH. В радиометре имеется встроенный лоток для образца, управление лотком осуществляется вручную.
Рис.1 Фотография общего вида радиометра альфа-, бета- излучения iSolo
Лист № 2 Всего листов 5
В комплект поставки радиометра iSolo входят составные части и эксплуатационная документация, приведенные в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Прим. | |
|
1 |
Радиометр iSolo |
SOLO300G SOLO300L |
1 |
Модификация определяется при заказе |
|
2 |
Кабель RS-232, 1,8 м |
- |
1 | |
|
3 |
Сетевой адаптер - вход: 100-240 В с автоматическим выбором напряжения, 50-60 Гц; выход: 12 В пост.тока, 5,0А |
1 | ||
|
4 |
Оправка и основание для установки детектора |
- |
1 | |
|
5 |
Держатель калибровочного источника, диам. 60 мм х глубина 3 мм |
SH-CAL |
1 |
Продолжение таблицы 3
|
Наименование |
Обозначение |
Кол-во |
Прим. | |
|
6 |
Комплект прижимных шайб и дисков |
SH-SHIM |
1 |
Количество может быть увеличено по требованию заказчика |
|
7 |
Держатель фильтра 25 мм |
SH-25MM |
* |
Необходимость поставки и количество определи-ется картой заказа. |
|
8 |
Держатель фильтра 37 мм |
SH-37MM |
* | |
|
9 |
Держатель фильтра 42 мм |
SH-42MM |
* | |
|
10 |
Держатель фильтра 47 мм |
SH-47MM |
* | |
|
11 |
Держатель фильтра 60 мм |
SH-60MM |
* | |
|
12 |
Держатель фильтра 4 дюйма |
SH-4IN |
* | |
|
13 |
Сканер штрих-кода |
ISOLO-BR |
* | |
|
14 |
Комплект запасных аккумуляторов |
ISOLO-BT |
* | |
|
15 |
Программа вывода данных |
ILINK |
* | |
|
16 |
Руководство по эксплуатации |
CPR353MN001 |
1 | |
|
17 |
Методика поверки |
МП 2101-004-2013 |
1 | |
|
18 |
Свидетельство о первичной поверке |
1 |
Основные метрологические и технические характеристики радиометров iSolo приведены в таблице 2.
Таблица 2
|
Наименование |
Значения | |
|
SOLO300G |
SOLO300L | |
|
Диапазон регистрируемых энергий бета-излучающих радионуклидов, МэВ |
0,125 -2,28 | |
|
Диапазон регистрируемых энергий альфа-излучающих радионуклидов, МэВ |
3,0-9,6 | |
|
Чувствительность к бета-излучению твердых источников из 90Sr+90Y типа 1СО, с’1-Бк’1, не менее |
0,25 | |
|
Чувствительность к альфа-излучению твердых источников из 239Pu типа 1П9, с’1-Бк’1, не менее |
0,25 | |
|
Чувствительность к бета-излучению источников из 90Sr+90Y на фильтре диаметром 15 мм, с’1-Бк’1, не менее |
0,25 | |
|
Чувствительность к альфа-излучению источников из 241Am на фильтре диаметром 15мм, с’1-Бк’1, не менее |
0,20 | |
|
Диапазон измеряемой активности бета- излучающих радионуклидов, Бк |
3-10’1-104 |
2-10-1-104 |
|
Диапазон измеряемой активности альфа-излучающих радионуклидов, Бк |
3-10-2-104 |
3-10-2-104 |
|
Пределы допускаемой относительной погрешности определения активности альфа - излучающих радионуклидов в диапазоне измерений, % |
± 10 | |
Продолжение таблицы 2
|
Наименование |
Значения | |
|
SOLO300G |
SOLO300L | |
|
Пределы допускаемой относительной погреш- | ||
|
ности определения активности бета - излучаю- |
± 10 | |
|
щих радионуклидов в диапазоне измерений, % | ||
|
Время установления рабочего режима, мин, не |
1 п | |
|
более | ||
|
Габаритные размеры прибора, мм: | ||
|
ширина, |
250 |
250 |
|
высота, |
270 |
270 |
|
длина; |
370 |
370 |
|
Масса, кг |
9 |
17 |
|
Рабочие условия эксплуатации: | ||
|
- температура окружающего воздуха, 0 С |
от 10 до 40 | |
|
- относительная влажность воздуха, % |
от 86 до106,7 | |
|
- атмосферное давление, кПа |
от 30 до 95 | |
|
Нормальные условия эксплуатации: | ||
|
- температура окружающего воздуха, °С; |
20 ± 5 | |
|
- относительная влажность воздуха, %; |
60 ± 15 | |
|
- атмосферное давление, кПа |
101,3 ± 4 | |
|
Средняя наработка на отказ, ч |
20000 | |
|
Средний срок службы с даты выпуска из произ- |
10 | |
|
водства, лет | ||
