Номер по Госреестру СИ: 51951-12
51951-12 Системы дозиметрические
(ADM606M-G3-N)
Назначение средства измерений:
Система дозиметрическая ADM606M-G3-N (далее - система) предназначена для контроля мощности дозы гамма-излучения и нейтронного излучения.

Внешний вид.
Системы дозиметрические
Рисунок № 1

Внешний вид.
Системы дозиметрические
Рисунок № 2

Внешний вид.
Системы дозиметрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на корпус системы, клеящейся маркой, изготовленной фотоспособом и на титульном листе Руководства по эксплуатации системы методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений «Система дозиметрическая ADM606M-G3-N» Руководство по эксплуатации CPR-332MN001.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к системе дозиметрической ADM606M-G3-N
-
1. ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия»;
-
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
-
3. ГОСТ 8.070-96 «ГСИ. Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений»;
-
4. ГОСТ 8.347-79 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений мощности поглощенной и эквивалентной доз нейтронного излучения».
- при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Поверка
Поверкаосуществляется по методике поверки «Система дозиметрическая ADM606M-G3-N0. Методика поверки ADM606M-G3-N МП», разработанной и утвержденной ГЦИ СИ ОАО «СНИИП» в апреле 2012 г.
Основное поверочное оборудование: установка поверочная гамма-излучения УПГД-1М (погрешность измерения МАЭД ±6 %) и установка поверочная нейтронная УКПН-1М (погрешность измерения МАЭД ± 10 %).
Испытательный центр
: Государственный центр испытаний средств измерений ОАО "СНИИП"Регистрационный номер 30050-11
Адрес: РФ, 123060, Москва, ул. Расплетина, 5
Тел. +7(499)198-95-71, факс +7(499)943-76-88, e-mail: rizin@sniip.ru
Система измеряет мощность АЭД с помощью четырех счетчиков. Для измерения мощности АЭД гамма-излучения применен счетчик Гейгера с галогенным гасящим газом, работающий с использованием запатентованной компанией Canberra технологии «time-to-count» (время до прихода импульса). Для измерения мощности АЭД нейтронного излучения применен газонаполненный счетчик Н3. Значение мощности амбиентного эквивалента дозы отображается на вакуумном флуоресцентном дисплее 2 строки по 20 символов.
Система обеспечивает измерение и вывод мощности дозы (мР/ч, мбэр/ч или мкЗв/ч). Система обеспечивает накопление и отображение дозы с момента последнего обнуления. Значение хранится в энергонезависимой памяти и не теряется при длительном выключении питания прибора.
В системе предусмотрено два порога сигнализации по интенсивности: «Предупреждение» для оповещения о повышении уровня и «Тревога» для опасного уровня излучения. Система формирует сигнал дозы, если накопленная доза или количество импульсов равны или превышают соответствующий установленный порог.
Система дозиметрическая ADM606M-G3-N в составе: блок управления и индикации ADM606M; блок детектирования гамма-излучения GP110SI; блок детектирования гамма-излучения GP100SI; блок детектирования гамма-излучения GP100МS; блок детектирования нейтронного излучения NP100H. Внешний вид компонентов системы показан на рис. 1 - 3. На рисунках указаны места нанесения наклеек защиты от несанкционированного доступа.

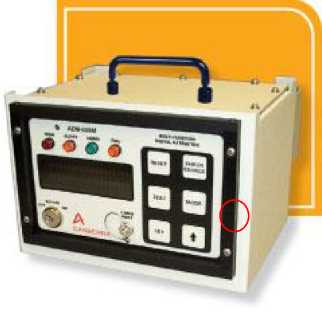

Рис. 1 Блок управления и индикации ADM606M

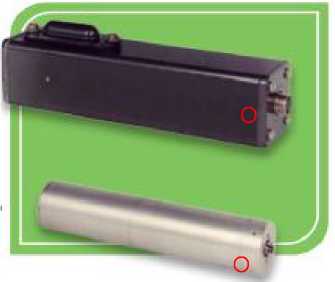

Рис. 2 Блоки детектирования гамма-излучения GP100SI (сверху) и GP110SI (снизу) *

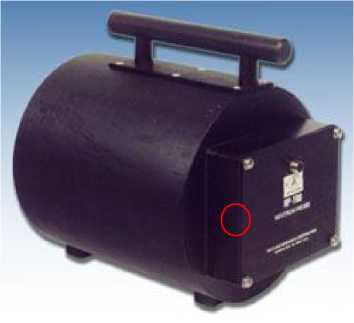

Рис. 3 Блок детектирования нейтронного излучения NP100H
* Примечание: Внешний вид блока детектирования гамма-излучения GP100MS аналогичен блоку детектирования GP100SI.
Комплект поставки системы ADM606M-G3-N и эксплуатационные документы пред-
ставлены в таблице 2.
Таблица 2
№ |
Наименование |
Обозначение |
Кол-во, шт. |
1. |
Система дозиметрическая: |
ADM606M-G3-N | |
- блок управления и индикации; |
ADM606M |
1 | |
- блок детектирования гамма-излучения; |
GP100SI |
1 | |
- блок детектирования гамма-излучения; |
GP110SI |
1 | |
- блок детектирования гамма-излучения; |
GP100MS |
1 | |
- предусилитель |
PA100MS |
1 | |
- блок детектирования нейтронного излучения; |
NP100H |
1 | |
- выносной блок сигнализации |
AX302 |
1 | |
2. |
Кабели для подключения блоков детектирования | ||
3. |
Кабели питания | ||
4. |
Руководство по эксплуатации |
CPR-332MN001 |
1 |
5. |
Методика поверки |
ADM606M-G3-N МП |
1 |
Лист № 4 всего листов 4
Основные метрологические и технические характеристики системы дозиметрической ADM606M-G3-N приведены в таблице 1.
Таблица 1
Наименование характеристики, единица измерения |
Номинальное значение характеристики |
Канал измерения гамма-излучения | |
Диапазон измерения мощности дозы, мкЗв/ч |
от 0,1 до 108 |
Диапазон энергий гамма-излучения, кэВ |
от 80 до 3,0-103 |
Уровень собственного фона, не более, мин-1 |
5 |
Нелинейность, % |
± 5 |
Энергетическая зависимость чувствительности, не более, % |
± 20 |
Чувствительность к гамма-излучению БД GP100MS: для счетчика нижнего диапазона для счетчика нижнего диапазона |
1,16 имс/с / мкЗв/ч 0,007 имс/с / мкЗв/ч |
Чувствительность к гамма-излучению БД GP100SI: для счетчика нижнего диапазона для счетчика нижнего диапазона |
3 имс/с / мкЗв/ч 0,007 имс/с / мкЗв/ч |
Чувствительность к гамма-излучению БД GP110SI: для счетчика нижнего диапазона для счетчика нижнего диапазона |
18 имс/с / мкЗв/ч 0,007 имс/с / мкЗв/ч |
Выходной сигнал - последовательность импульсов, В |
+ 5 |
Канал измерения нейтронного излучения | |
Диапазон измерения мощности дозы, мкЗв/ч |
от 0,1 до 104 |
Диапазон энергий, эВ |
от 0,025 до 15-106 |
Предел допускаемой основной относительной погрешности, % |
± 10 |
Нелинейность, % |
± 5 |
Время установления рабочего режима, мин, не более |
5 |
Время непрерывной работы, ч, не менее:
|
1 24 |
Напряжение питания, В от сети переменного тока |
220 |
Потребляемые мощности: при питании от сети напряжением 220 В частотой 50 Гц, В^А |
25 |
Наименование характеристики, единица измерения |
Номинальное значение характеристики |
Габаритные размеры, мм, не более: БДГ GP100SI |
184x267x216 |
БДГ GP100MS |
41x41x153 |
Предусилитель РА100М |
38x38x159 |
БДН NP100H |
244x292 |
БУИ ADM606M |
184x267x216 |
БВИ AX302 |
158 x 158 x 127 |
Масса, кг, не более: БДГ GP100SI |
0,45 |
БДГ GP100MS |
0,45 |
Предусилитель РА100М |
0,45 |
БДН NP100H |
10 |
БУИ ADM606M |
3,4 |
БВИ AX302 |
3,2 |
Условия эксплуатации: Температура окружающего воздуха, 0С |
от -10 до 50 |
Относительная влажность (при температуре воздуха +30 0С), без образования конденсата, % |
от 0 до 95 |
Дополнительная погрешность на каждые 10 0С отклонения от температуры 20 0С, %, не более |
± 10 |
Дополнительная погрешность при относительной влажности 95% при температуре +30 0С, % |
± 10 |
Дополнительная погрешность при воздействии синусоидальной вибрации с амплитудой не более 0,1 мм в диапазоне частот от 5 до 25 Гц, %, не более |
± 10 |
