Принцип действия ТС основан на зависимости сопротивления проволочного или тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.

Термопреобразователи сопротивления серии PS-092x изготавливаются следующих моделей: PS-0921, PS-0922, PS-0923, PS-0924, PS-0925, которые отличаются друг от друга конструктивным исполнением, способом измерения и диапазоном измеряемых температур. ТС могут изготавливаться с одним или двумя ЧЭ, соединенными с присоединительными проводами по 2-х, 3-х или 4-х проводной схемам.

ТС моделей PS-0921, конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку, соединенную с присоединительными проводами в тефлоновой или коптоновой изоляции при помощи переходного элемента, имеющего различные формы исполнения. Дополнительно предусмотрено оснащение трубки сферической оболочкой, привариваемой площадкой для измерения температуры поверхности, а также подвижным штуцером.

Изображение общего вида ТС модели PS-0921 представлено на рисунке 1.

Рис. 1: ТС модели PS-0921

ТС модели PS-0922 конструктивно выполнены в виде измерительной вставки различных форм исполнения из нержавеющей стали (SS316, SS321, SS304) с присоединительными проводами в тефлоновой или коптоновой изоляции при помощи переходного элемента, имеющего различную форму и размер, с кольцевой защитной оболочкой.

Изображение общего вида ТС модели PS-0922 представлено на рисунке 2.

Рис. 2: ТС модели PS-0922

ТС модели PS-0923 конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку с присоединительными проводами. Дополнительно предусмотрено оснащение трубки сферической оболочкой, привариваемой площадкой для измерения температуры поверхности, а также подвижным штуцером.

Изображение общего вида ТС модели PS-0923 представлено на рисунке 3.

Рис. 3: ТС модели PS-0923

ТС модели PS-0924 конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой.

Изображение общего вида ТС модели PS-0924 представлено на рисунке 4.

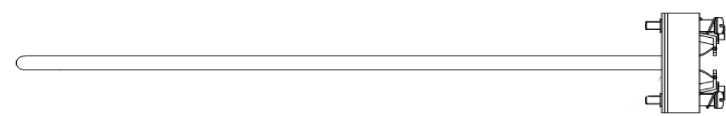

Рис. 4: ТС модели PS-0924

ТС модели PS-0925 конструктивно выполнены в виде измерительной вставки из нержавеющей стали (SS316, SS321, SS304) или инконеля 600, представляющую собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой в соединительной головке (типа TST) с корпусом из алюминиевого сплава или нержавеющей стали. Дополнительно предусмотрено оснащение трубки привариваемой площадкой для измерения температуры поверхности, а также подвижным или неподвижным штуцером.

При измерении температуры агрессивных сред термопреобразователи могут использоваться в комплекте с дополнительными защитными гильзами различных конструкций.

Изображения общего вида ТС модели PS-0925 представлены на рисунках 5 и 6.

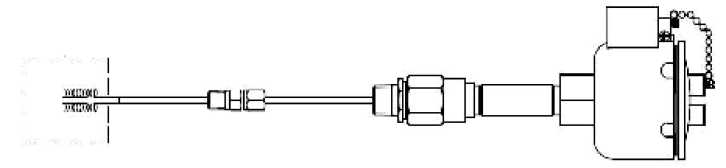

Рис. 5: ТС модели PS-0925

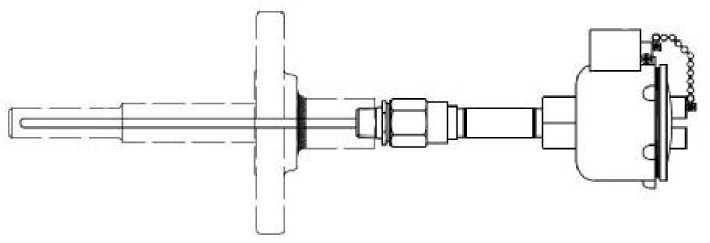

Рис. 6: ТС модели PS-0925

• - термопреобразователь - 1 шт.;

• - паспорт                - 1 экз;

термопреобразователей сопротивления серии PS-092x приведены в таблице 1.

Таблица 1

Термопреобразователи во взрывозащищенном исполнении имеют маркировки видов: 0ExiaIICT3, 0ExiaIICT4, 0ExiaIICT5, 0ExiaIICT6 («искробезопасная электрическая цепь») и 1ExdIICU («взрывонепроницаемая оболочка», только для головки TST).

Степень защиты от воздействия воды и пыли ТС во взрывозащищенном исполнении по ГОСТ 14254-96 (МЭК 60529): IP66.
