Номер по Госреестру СИ: 70615-18
70615-18 Преобразователи термоэлектрические
(111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ)
Назначение средства измерений:
Преобразователи термоэлектрические серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, газообразных, сыпучих сред, а также твердых тел, неагрессивных к материалу защитной арматуры ТП.

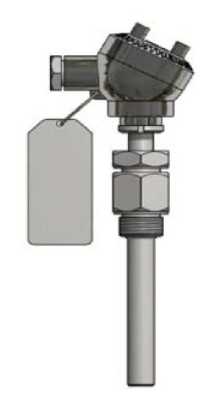

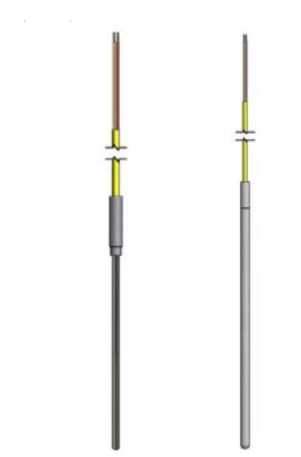

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

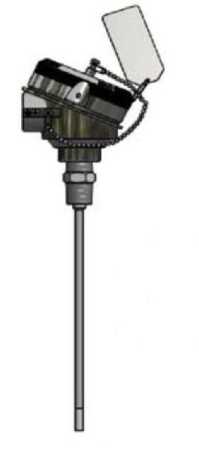

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 2

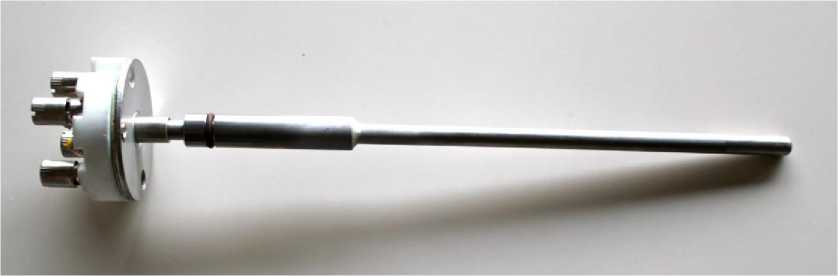

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 3

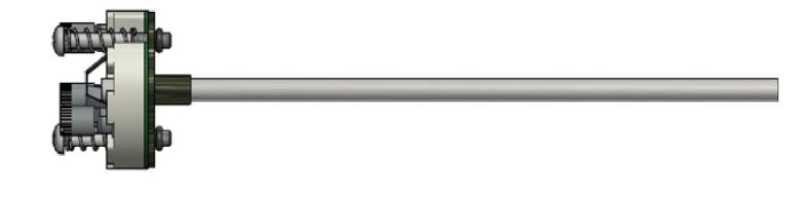

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 4

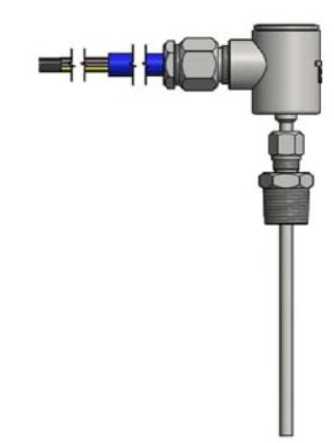

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 5

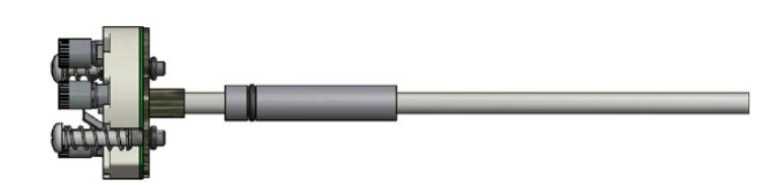

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 6

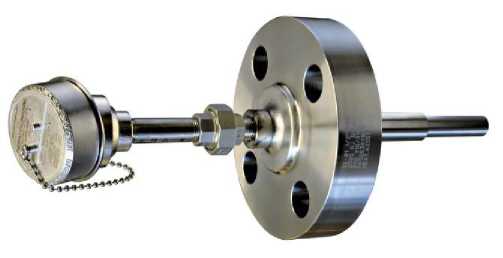

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 7

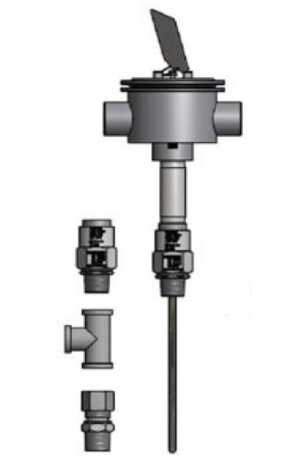

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 9
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 10
Общие сведения
Дата публикации - 27.03.2023
Срок свидетельства - 23.03.2024
Номер записи - 162457
ID в реестре СИ - 384857
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, исп. 215TE04, исп. 215TE03, 215ТЕ07, 215ТЕ05, 215ТЕ04, 215ТЕ, 215TE05, 215TE04/Exia, 215TE03/Exia, 215TE03, 215TE, 113ТЕ06, 112ТЕ05, 112ТЕ, 112TE05, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ, 111TE06, 111TE,
Производитель
Изготовитель - Фирма "Thermo Engineering S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 1820
Выдано извещений - 1
Кол-во периодических поверок - 242
Кол-во средств измерений - 1147
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№527 от 2018.03.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Преобразователи термоэлектрические (111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70615-18 Преобразователи термоэлектрические (111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ) Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
71573-18 Преобразователи термоэлектрические (ТС) АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP" (СОЕДИНЕННЫЕ ШТАТЫ ) |
Все средства измерений АО "ВИКА МЕРА", г.Москва; Фирма "WIKA Instruments Ltd.", Канада; Фирма "Gayesco Europe Srl & C. Sas", Италия; Фирма "Gayesco-WIKA USA, LP"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35649-07 01.08.2012 |
Термопреобразователи сопротивления, Pt100 мод. 379255610, 963759452 Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
2 года | |
|
39756-08 |
Преобразователи термоэлектрические, 02ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
49523-12 10.04.2017 |
Преобразователи термоэлектрические, PS-075X Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
54935-13 23.09.2018 |
Термопреобразователи сопротивления, PS-092x Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
70615-18 23.03.2024 |
Преобразователи термоэлектрические, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
71040-18 11.05.2024 |
Термопреобразователи сопротивления платиновые, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
71231-18 21.05.2024 |
Преобразователи термоэлектрические поверхностные, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
77661-20 |
Преобразователи термоэлектрические поверхностные, 112TE3000/Exia/112TE08 Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
94105-24 17.12.2029 |
Термопреобразователи сопротивления платиновые, Обозначение отсутствует Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Преобразователи термоэлектрические (ТС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ЗАО "НЗЛ" (RA.RU.310700) | 15 | 0 | 0 | 1 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 26 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АВТОМАТИКА-СЕРВИС" (RA.RU.312514) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 687 | 684 | 3 | 0 | 687 | 684 | 3 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 530 | 514 | 0 | 0 | 514 | 514 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 14 | 0 | 14 | 0 | 0 | 0 | 0 | |||
| ООО "ЭТАЛОН" (RA.RU.312790) | 13 | 0 | 13 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 234 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 113 | 18 | 95 | 0 | 113 | 18 | 95 | |||
| ОАО "ЯМАЛ СПГ" (RA.RU.311706) | 36 | 0 | 36 | 0 | 36 | 0 | 36 | |||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 57 | 57 | 0 | 0 | 57 | 57 | 0 | ||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 26 | 0 | 26 | 0 | 26 | 0 | 26 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 15 | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ООО "АСУ ПРО" (RA.RU.310446) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ООО "НМОП" (RA.RU.311359) | 8 | 4 | 4 | 0 | 8 | 4 | 4 |
Стоимость поверки Преобразователи термоэлектрические (ТС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2250 | 2250 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТП.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «Thermo Engineering S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу МП 207.1-039-2017 «Преобразователи термоэлектрические 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ. Методика поверки», утверждённому ФГУП «ВНИИМС» 12.12.2017 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Рабочий эталон 2, 3-го разряда по ГОСТ 8.558-2009 - преобразователи термоэлектрические платинородий-платинородиевые эталонные ПРО (Регистрационный № 41201-09);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8 (Регистрационный № 19736-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Thermo Engineering S.r.l.», Италия
Адрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy Телефон: +39 0372 441 441
Факс: +39 0372 496 277
Web-сайт: www.thermoengineering.it
E-mail: info@thermoengineering.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки и керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
Преобразователи термоэлектрические серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. ТП имеют следующие исполнения: 111ТЕ02, 111ТЕ03, 111ТЕ04, 111ТЕ05, 111ТЕ06, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 111ТЕ13, 112ТЕ02, 112ТЕ03, 112ТЕ04, 112ТЕ05, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 112ТЕ12, 113ТЕ03, 113ТЕ04, 113ТЕ06, 114ТЕ03, 114ТЕ04, 114ТЕ06, 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ05, 215ТЕ06, 215ТЕ07, 215ТЕ08, 215ТЕ09, 215ТЕ10, 215ТЕ11.
Исполнения ТП разделены на шесть групп по конструктивному сходству.
В группу 1 входят ТП исполнений 111ТЕ02, 111ТЕ03, 112ТЕ02, которые представляют собой измерительную вставку, помещенную в защитный чехол - завальцованную с одного конца трубку, соединенную с керамической клеммной платформой.
К группе 2 относятся ТП исполнений 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, конструктивно выполненные из несменной (для исполнений 111TE07, 111TE08, 112TE06, 112TE07) или сменной (для исполнений 111ТЕ04, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ08, 112TE08) измерительной вставки 111ТЕ03 и защитного чехла в виде завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой. ТП могут использоваться с защитной арматурой (по заказу).
В группу 3 входят ТП исполнений 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09, которые состоят из сменной измерительной вставки 111ТЕ02, или 112ТЕ02 и защитного чехла - завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой и защитной арматурой резьбового, фланцевого или спаянного типов.
В группу 4 входят ТП исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, 215ТЕ11, которые состоят из несменной измерительной вставки, защитного чехла - завальцованной с одного конца трубки, соединенной с небольшой клеммной соединительной головкой. Данные исполнения ТП дополнены присоединительным кабелем (кроме модели 215ТЕ11) и могут поставляться в комплекте с защитной арматурой (по заказу).
В группу 5 входят ТП исполнений 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, состоящие из несменной измерительной вставки, защитного чехла и присоединительного кабеля. Дополнительно могут иметь резьбу для технологического соединения и пружину у основания провода, для предотвращения загиба или повреждения кабеля ТП.
В группу 6 входят ТП исполнений 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ06, 215ТЕ07, которые состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Конструкция ТП дополнительно предусматривает защитный стержень у основания провода, для предотвращения загиба или повреждения кабеля, а так же штуцер для монтажа ТП (по заказу).
Для обеспечения плотного контакта измерительной вставки с дном защитного чехла конструкцией ТП предусматривается наличие:
- системы прижимной пружины для ТП исполнения 111ТЕ02, 111ТЕ03, 112ТЕ02, 111ТЕ04, 111ТЕ10, 112ТЕ03, 112ТЕ09, 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09;
- скользящего компрессионного штуцера для ТП исполнения 113 ТЕ 03, 114 ТЕ 03, 215ТЕ10, 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ03, 215ТЕ02, 215ТЕ05, 215ТЕ04, 215ТЕ07.
Конструкция соединительных головок ТП исполнений 111ТЕ02, 111ТЕ03, 112ТЕ02, 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09 предусматривает возможность использовать измерительные преобразователи утвержденных типов (по заказу).
Для всех исполнений ТП измерительная вставка изготавливается из гибкого, вибростойкого кабеля с минеральной изоляцией проводов. Материал защитного чехла измерительной вставки -нержавеющая сталь 310, 316, 321 или никелевый сплав Inconel 600.
Материал защитной арматуры и фланца - сталь AISI316/316L, A350 LF2, ASTM A105, Монель 400, сплав 625, сплав 825, AISI310, AISI321, AISI347H, AISI410, AISI446, Дуплекс F51, Супердуплекс F55, Hayness HR160, АРМКО-железо и другие материалы по заказу.
Преобразователи термоэлектрические серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ изготавливаются во взрывозащищенных исполнениях.
Фотографии общего вида ТП приведены на рисунках 1-6.

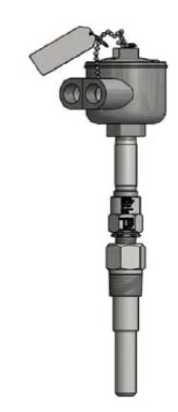

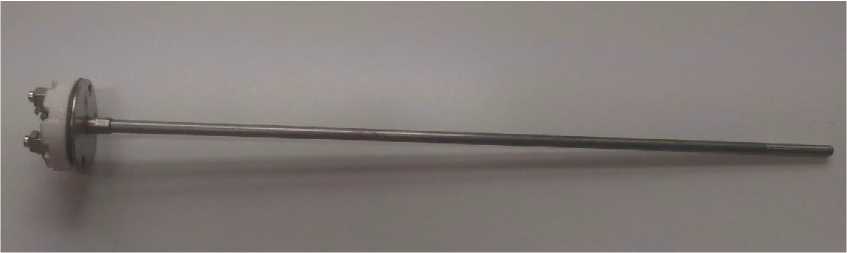

Рисунок 1 - Общий вид ТП исполнений 111ТЕ02, 111ТЕ03

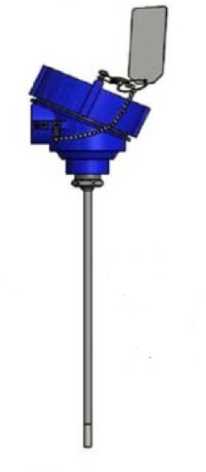

Рисунок 2 - Общий вид ТП исполнения 112ТЕ02

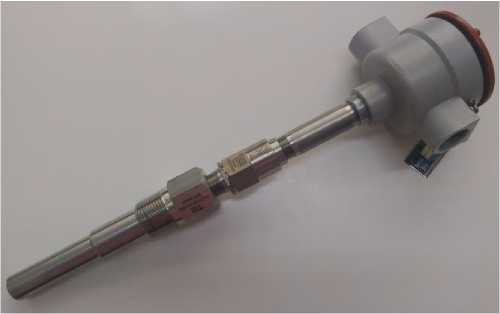

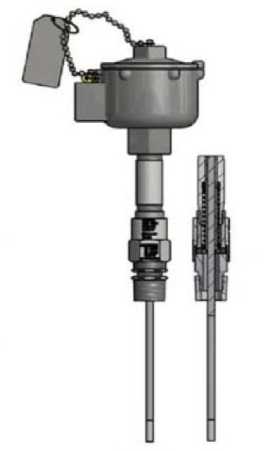

Рисунок 3 - Общий вид ТП исполнений 111ТЕ05, 112ТЕ04, 215ТЕ08

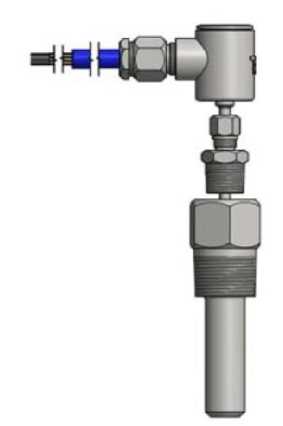

Рисунок 4 - Общий вид ТП исполнений 111ТЕ06, 112ТЕ05, 215TE09

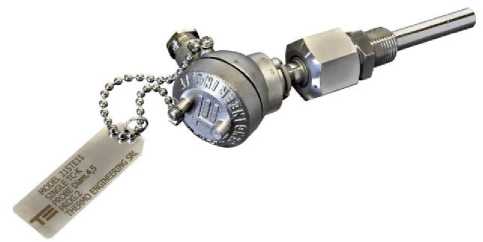

Рисунок 5 - Общий вид ТП исполнений 215ТЕ11

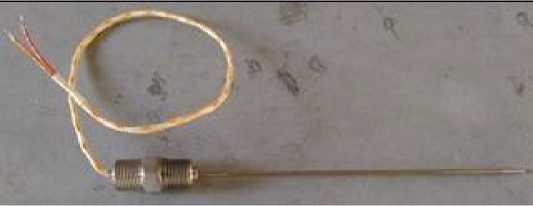

Рисунок 6 - Общий вид ТП исполнений 113ТЕ04, 114TE04, 215TE05
Чертежи ТП в зависимости от исполнений приведены на рисунках 7-25.
Рисунок 7 - ТП исполнения 112ТЕ02
Рисунок 8 - ТП исполнений 111ТЕ02, 111ТЕ03
Рисунок 9 - ТП исполнений 111ТЕ04, 112ТЕ03
Рисунок 10 - ТП исполнений 111 ТЕ07,
112ТЕ06, 111ТЕ09, 112ТЕ08
Рисунок 11 - ТП исполнений 111ТЕ08, 112ТЕ07, 111ТЕ09, 112ТЕ08
Рисунок 12 - ТП исполнений 111 ТЕ10,
112ТЕ09
Рисунок 13 - ТП исполнений 111 ТЕ05, 112ТЕ04,
215TE08
Рисунок 14 - ТП исполнений 111 ТЕ06,
112ТЕ05, 215TE09
Рисунок 15
и
- ТП исполнений 1
1ТЕ13,
12ТЕ12
1
Рисунок 17 - ТП исполнений 113TE03, 114ТЕ03, 215TE10
Рисунок 16 - ТП исполнений 113TE03, 114ТЕ03, 215TE10
Рисунок 18 - ТП исполнений 215TE11
Рисунок 20 - ТП исполнений 113TE06,
114ТЕ06
Рисунок 19 - ТП исполнений 113TE04, 114ТЕ04, 215TE05
■[ L—'г-
IРисунок 21 - ТП исполнения 215TE02
- LI
Рисунок 23 - ТП исполнения 215ТЕ04
Рисунок 22 - ТП исполнения 215TE06
■| IРисунок 24 - ТП исполнения 215TE03
Рисунок 25 - ТП исполнения 215TE07
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.Таблица 1 - Метрологические характеристики преобразователей термоэлектрических 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) |
|
К |
1 |
от -40 до +375 св. +375 до +1300 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 св. +333 до +1300 |
±2,5 ±0,00751 | |
|
J |
1 |
от -40 до +375 св. +375 до +750 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 св. +333 до +900 |
±2,5 ±0,00751 | |
|
T |
1 |
от -40 до +125 св. +125 до +350 |
±0,5 ±0,0041 |
|
2 |
от -40 до +135 св. +135 до +400 |
±1,0 ±0,00751 | |
|
N |
1 |
от -40 до +375 св. +375 до +1300 |
±1.5 ±0,0041 |
|
2 |
от -40 до +333 св. +333 до +1300 |
±2.5 ±0,00751 | |
|
E |
1 |
от -40 до +375 св. +375 до +800 |
±1,5 ±0,0041 |
|
2 |
от -40 до +333 св. +333 до +900 |
±2,5 ±0,00751 |
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических
|
111ТЕ, 112ТЕ, 113r |
ГЕ, 114ТЕ, 215ТЕ | |||||||
|
Исполнения ТП | ||||||||
|
111 ТЕ02 |
111ТЕ04 |
111ТЕ05 |
113ТЕ03 |
113ТЕ04 |
215ТЕ02 | |||
|
111 ТЕ03 |
111 ТЕ07 |
111 ТЕ06 |
114ТЕ03 |
113ТЕ06 |
215ТЕ03 | |||
|
112ТЕ02 |
111 ТЕ08 |
111 ТЕ13 |
215ТЕ10 |
114ТЕ04 |
215ТЕ04 | |||
|
Наименование |
111 ТЕ09 |
112ТЕ04 |
215ТЕ11 |
114ТЕ06 |
215ТЕ06 | |||
|
111 ТЕ10 |
112ТЕ05 |
215ТЕ05 |
215ТЕ07 | |||||
|
характеристики |
112ТЕ03 |
112ТЕ12 | ||||||
|
112ТЕ06 |
215ТЕ08 | |||||||
|
112ТЕ07 112ТЕ08 112ТЕ09 |
215ТЕ09 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||
|
Время термической | ||||||||
|
реакции, с, не более: | ||||||||
|
- Т0,63 |
6 | |||||||
|
- Т0,90 |
10 | |||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В пост.тока), МОм, не менее |
100 | |||||
|
Длина монтажной части, мм |
от 5 до 10000 (и более -по специальному заказу) |
от 50 до 5000 (и более - по специальному заказу) |
от 50 до 20000 (и более -по специальному заказу) | |||
|
Диаметр измерительной вставки, мм |
от 3 до 12 (и более -по специальному заказу) |
от 10 до 50 (и более - по специальному заказу) |
от 3 до 12 (и более - по специальному заказу) |
от 3 до 12 (и более -по специальному заказу) | ||
|
Масса, кг, не более |
5,0 |
10,0 |
30,0 |
10,0 |
5,0 | |
|
Средний срок службы, лет, не менее |
10 | |||||
|
Средняя наработка на отказ, ч |
43000 | |||||
|
Рабочие условия эксплуатации:
не более |
от -60 до +180 95 |
от -60 до +180 (1) 95 |
от -60 до +120(1) 95 |
от -50 до +120 95 | ||
|
Степень защиты от влаги и пыли по ГОСТ 14254-2015 (МЭК 60529) |
- |
IP65/ IP66/ IP68 (в зависимости от типа соединительной головки) |
IP65 (для исполнений 215ТЕхх) IP66 (для исполнений 113ТЕхх и 114ТЕхх) | |||
|
(1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивного исполнения указан в паспорте и приводится на шильдике ТС. | ||||||
|
Таблица 3 - Маркировка взрывозащищенного исполнения ТП | ||
|
Взрывозащищенное исполнение ТП |
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/ МЭК 60079-26:2006 |
Маркировка защиты от воспламенения по горючей пыли по ГОСТ 31610.0-2014 (МЭК 60079-0:2011) |
|
215ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 11) /ExnA/Extc |
2Ex nA IIC T6/T5/T4 GcX |
Ex tc IIIC T85°C/T100°C/T135°C Dc X |
|
215ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 11) /Exia |
0Ex ia IIC T6/T5/T4 Ga X |
Ex ia IIIC T85°C/T100°C/T135°C Da X |
|
111ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 13) /Exd/Exdb/Exta/tb |
1Ex d IIC T6/T5/T4/T3 Gb, 1Ex db IIC T6/T5/T4/T3, Ga/Gb Ex d IIC T6/T5/T4/T3 |
Ex tb IIIC T85°C/T100°C/T135°C/ T200°C Db, Ex ta/tb IIC T85°C/ T100°C/ T135°C/T200°C Da/Db X |
|
112ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 12) /Exia |
0Ex ia IIC T6/T5/T4/T3 Ga X, Ga/Gb Ex ia IIC T6/T5/T4/T3 X |
Ex ia IIIC T85°C/T100°C/T135°C/T200°C Da X, Ex ia IIIC T85°C/ T100°C/ T135°C/ T200°C Da/Db X |
|
113ТЕ(03, 04, 06) /Exma |
0Ex ma IIC T6/T5/T4 Ga X |
Ex ma IIIC T85°C/T100°C/T135°C Da X |
|
114ТЕ(03, 04, 06) /Exia |
0Ex ia IIC T6/T5/T4 Ga X |
Ex ia IIIC T85°C/T100°C/T135°C Da X |
