Номер по Госреестру СИ: 71231-18
71231-18 Преобразователи термоэлектрические поверхностные
(111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ)
Назначение средства измерений:
Преобразователи термоэлектрические поверхностные серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры поверхности твердых тел.
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 1
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 2
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 3
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 4
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 5
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 6
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 7
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 8
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 9
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТП.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим поверхностным серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы-изготовителя «Thermo Engineering S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу МП 207-011-2018 «Преобразователи термоэлектрические поверхностные серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ. Методика поверки», утверждённому ФГУП «ВНИИМС» 27.02.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 1, 2, 3-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11); Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М) (Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13)
Калибраторы температуры поверхностные КТП (Регистрационный № 53247-13). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Thermo Engineering S.r.l.», ИталияАдрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy
Телефон: +39 0372 441 441
Факс: +39 0372 496 277
Web-сайт: www.thermoengineering.it
E-mail: info@thermoengineering.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоят из измерительной вставки с одним или двумя чувствительными элементами, защитной оболочки, керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами) и металлической пластины, приваренной к защитной оболочке измерительного наконечника. Термопреобразователи имеют разборные и неразборные конструктивные исполнения. В качестве чувствительных элементов (ЧЭ) применяются термопары с различными типами номинальных статических характеристик (НСХ) преобразования по ГОСТ Р 8.585-2001.
Преобразователи термоэлектрические поверхностные серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. ТП имеют следующие исполнения: 111ТЕ07, 111ТЕ08, 111ТЕ09, 112ТЕ06, 112ТЕ07, 112ТЕ08, 113ТЕ03, 113ТЕ04, 113ТЕ06, 114ТЕ03, 114ТЕ04, 114ТЕ06, 215ТЕ04, 215ТЕ05, 215ТЕ07, 215ТЕ10.
Исполнения ТП разделены на четыре группы по конструктивному сходству.
К группе 1 относятся ТП исполнений 111ТЕ07, 111ТЕ08, 111ТЕ09, 112ТЕ06, 112ТЕ07, 112ТЕ08. Данные термопреобразователи конструктивно выполнены из измерительной вставки и защитного чехла в виде завальцованной с одного конца трубки, соединенной с керамической клеммной головкой. К защитному чехлу измерительного наконечника приварена металлическая пластина. ТП могут использоваться с защитной арматурой (по заказу).
В группу 2 входят ТП исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, которые состоят из несменной измерительной вставки, защитного чехла - завальцованной с одного конца трубки, соединенной с небольшой клеммной соединительной головкой. К защитному чехлу измерительного наконечника приварена металлическая пластина. Данные исполнения ТП дополнены присоединительным кабелем и могут поставляться в комплекте с защитной арматурой (по заказу).
В группу 3 входят ТП исполнений 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, которые состоят из несменной измерительной вставки, защитного чехла и присоединительного кабеля. К защитному чехлу измерительного наконечника приварена металлическая пластина. Дополнительно могут иметь резьбу для технологического соединения и пружину у основания провода, для предотвращения загиба или повреждения кабеля ТП.
В группу 4 входят ТП исполнений 215ТЕ04, 215ТЕ07, которые состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. К защитному чехлу измерительного наконечника приварена металлическая пластина. Конструкция ТП дополнительно предусматривает защитный стержень у основания провода, для предотвращения загиба или повреждения кабеля, а так же штуцер для монтажа ТП (по заказу).
Для обеспечения плотного контакта измерительной вставки с дном защитного чехла конструкцией ТП предусматривается наличие скользящего компрессионного штуцера для ТП исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, 215ТЕ04, 217ТЕ07.
Конструкция соединительных головок ТП исполнений 111ТЕ07, 111ТЕ08, 111ТЕ09, 112ТЕ06, 112ТЕ07, 112ТЕ08 предусматривает возможность использовать измерительные преобразователи утвержденных типов (по заказу).
Для всех исполнений ТП измерительная вставка изготавливается из гибкого, вибростой-кого кабеля с минеральной изоляцией проводов. Материал защитного чехла измерительной вставки - нержавеющая сталь 310, 316, 321 или никелевый сплав Inconel 600 и другие материалы по заказу.
Материал защитной арматуры и фланца - сталь AISI316/316L, A350 LF2, ASTM A105, Монель 400, сплав 625, сплав 825, AISI310, AISI321, AISI347H, AISI410, AISI446, Дуплекс F51, Супердуплекс F55, Hayness HR160, АРМКО-железо и другие материалы по заказу.
Преобразователи термоэлектрические серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ изготавливаются во взрывозащищенных исполнениях.
Фотографии общего вида ТП приведены на рисунках 1-5.

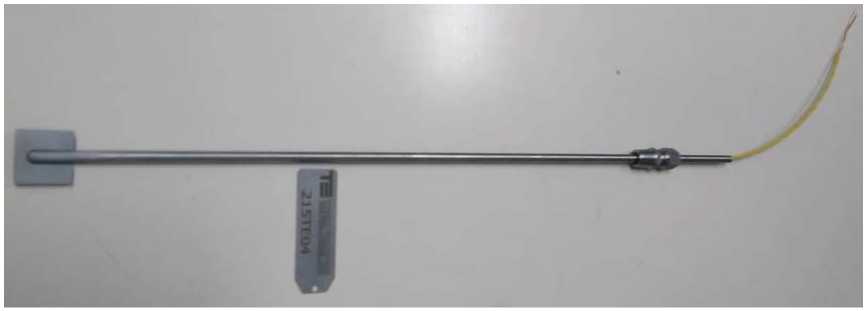

Рисунок 1 - Общий вид
ТП исполнения 215TE04

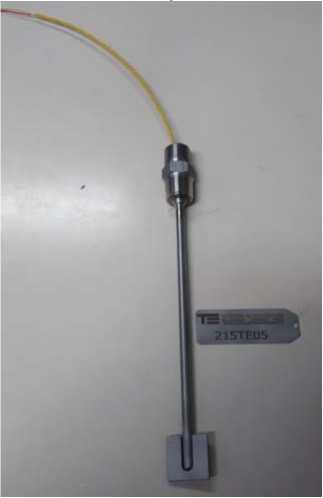

Рисунок 2 - Общий вид ТП исполнения 215TE05

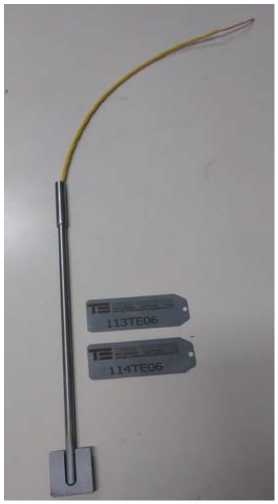

Рисунок 3 - Общий вид ТП исполнения
113TE06, 114TE06

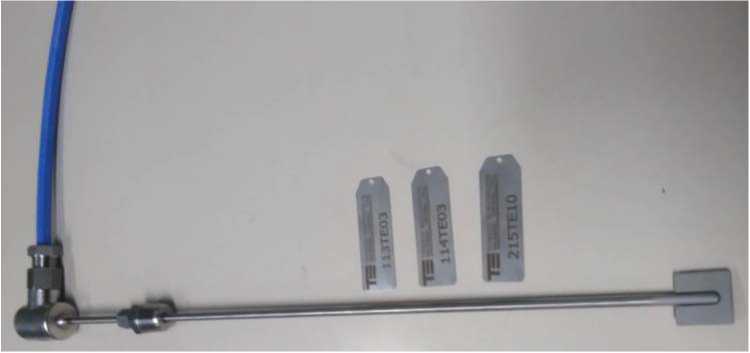

Рисунок 4 - Общий вид ТП исполнения 113TE03, 114TE03, 215TE10

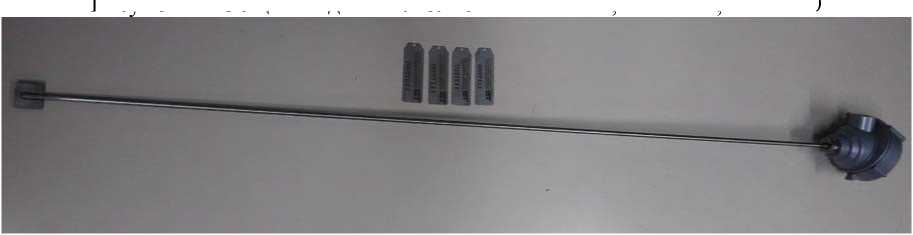

Рисунок 5 - Общий вид ТП исполнения 111TE08, 112TE07, 111TE09, 112TE08
Чертежи ТП в зависимости от

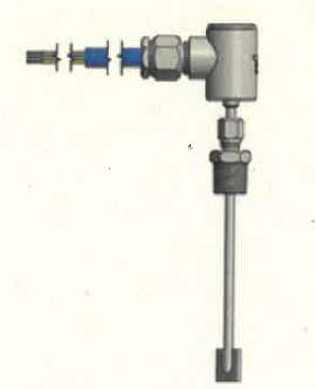

Рисунок 6 - ТП исполнения
111TE07, 112TE06
исполнений приведены на рисунках 6
-13.

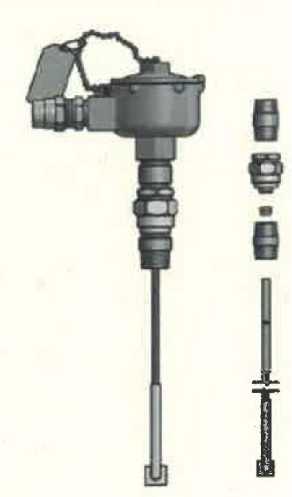

Рисунок 8 - ТП исполнения
111TE09, 112TE08

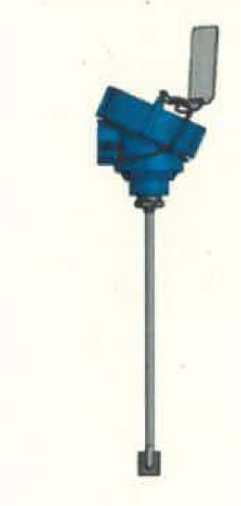

Рисунок 7 - ТП исполнения
111TE08, 112TE07
Рисунок 9 - ТП исполнения
113TE03, 114TE03, 215TE10
J .
II IIРисунок 10 - ТП исполнения 113TE04, 114TE04, 215TE05
II u
Рисунок 11 - ТП исполнения 113TE06, 114TE06
Рисунок 12 - ТП исполнения 215TE07
Рисунок 13 - ТП исполнения 215TE04
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики преобразователей термоэлектрических поверхностных серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С (*) |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (*) (**) |
К |
1 |
от -40 до +375 св. +375 до +1100 |
±1,5 ±0,0041 |
±3,5 ±(2+0,0041) |
2 |
от -40 до +333 св. +333 до +1100 |
±2,5 ±0,00751 |
±4,5 ±(2+0,00751) |
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ЧЭ ТП от НСХ, °С (*) |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (*) (**) |
J |
1 |
от -40 до +375 св. +375 до +750 |
±1,5 ±0,0041 |
±3,5 ±(2+0,0041) |
2 |
от -40 до +333 св. +333 до +900 |
±2,5 ±0,00751 |
±4,5 ±(2+0,00751) | |
T |
1 |
от -40 до +125 св. +125 до +350 |
1+ ® 1+ о о |
±2,5 ±(2+0,0041) |
2 |
от -40 до +135 св. +135 до +400 |
±1,0 ±0,00751 |
±3,0 ±(2+0,00751) | |
N |
1 |
от -40 до +375 св. +375 до +1100 |
±1.5 ±0,0041 |
±3,5 ±(2+0,0041) |
2 |
от -40 до +333 св. +333 до +1100 |
±2.5 ±0,00751 |
±4,5 ±(2+0,00751) | |
E |
1 |
от -40 до +375 св. +375 до +800 |
±1,5 ±0,0041 |
±3,5 ±(2+0,0041) |
2 |
от -40 до +333 св. +333 до +900 |
±2,5 ±0,00751 |
±4,5 ±(2+0,00751) |
Примечания:
(*) - где t - значение измеряемой температуры, °С;
(**) - при измерении температуры поверхности твердых тел с применением специальной теплопроводящей пасты.
Таблица 2 - Основные технические характеристики преобразователей термоэлектрических по-
верхностных серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
Исполнения ТП | ||||
111ТЕ07 111ТЕ08 |
113ТЕ03 |
113ТЕ04 |
215ТЕ04 | |
Наименование |
111ТЕ09 112ТЕ06 |
114ТЕ03 |
113ТЕ06 |
215ТЕ07 |
характеристики |
112ТЕ07 112ТЕ08 |
215ТЕ10 |
114ТЕ04 114ТЕ06 215ТЕ05 | |
Время термической реакции, с, не более: | ||||
- Т0,63 |
6 | |||
- Т0,90 |
10 | |||
Электрическое сопротивление изоляции при температуре от +15 до +35 °С | ||||
и относительной влажности | ||||
воздуха от 30 до 80 % (при 100 В постоянного тока), МОм, не менее |
100 | |||
Длина монтажной части, мм |
от 5 до 10000 (и более -по специальному заказу) |
от 50 до 5000 (и более - по специальному заказу) |
от 50 до 20000 (и более -по специальному заказу) | |
Диаметр измерительной вставки, мм |
от 3 до 12 (и более -по специальному заказу) |
от 3 до 12 (и более - по специальному заказу) |
от 3 до 12 (и более -по специальному заказу) |
Исполнения ТП | |||||
111ТЕ07 111ТЕ08 |
113ТЕ03 |
113ТЕ04 |
215ТЕ04 | ||
Наименование |
111ТЕ09 112ТЕ06 |
114ТЕ03 |
113ТЕ06 |
215ТЕ07 | |
характеристики |
112ТЕ07 112ТЕ08 |
215ТЕ10 |
114ТЕ04 114ТЕ06 215ТЕ05 | ||
Масса, кг, не более |
10,0 |
10,0 |
5,0 | ||
Средний срок службы, лет, |
10 | ||||
не менее | |||||
Средняя наработка |
43000 | ||||
на отказ, ч | |||||
Рабочие условия эксплуатации: | |||||
- температура |
от -60 до +180 |
от -60 до +120(1) |
от -50 | ||
окружающей среды, С |
до +120 | ||||
- относительная влаж- | |||||
ность воздуха, %, не более |
95 |
95 |
95 | ||
Степень защиты от влаги и пыли по ГОСТ 14254-2015 (МЭК 60529) |
IP65/ IP66/ IP68 (в зависимости от типа соединительной головки) |
IP65 (для исполнений 215TEхх) IP66 (для исполнений 113TEхх и 114TEхх) |
(1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивного исполнения указан в паспорте и приводится на шильдике ТС.
Таблица 3 - Маркировка взрывозащищенного исполнения ТП | ||
Взрывозащищенное исполнение ТП |
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/ МЭК 60079-26:2006 |
Маркировка защиты от воспламенения по горючей пыли по ГОСТ 31610.0-2014 (МЭК 60079-0:2011) |
215ТЕ(04, 05, 07, 10) ExnA/Extc |
2Ex nA IIC T6/T5/T4 GcX |
Ex tc IIIC T85°C/T100°C/T135°C Dc X |
215ТЕ(04, 05, 07, 10)/Exia |
0Ex ia IIC T6/T5/T4 Ga X |
Ex ia IIIC T85°C/T100°C/T135°C Da X |
11^(07, 08, 09) /Exd/Exdb/Exta/tb |
1Ex d IIC T6/T5/T4/T3 Gb, 1Ex db IIC T6/T5/T4/T3, Ga/Gb Ex d IIC T6/T5/T4/T3 |
Ex tb IIIC T85°C/T100°C/T135°C/ T200°C Db, Ex ta/tb IIC T85°C/ T100°C/ T135°C/T200°C Da/Db X |
1121X06, 07, 08) /Exia |
0Ex ia IIC T6/T5/T4/T3 Ga X, Ga/Gb Ex ia IIC T6/T5/T4/T3 X |
Ex ia IIIC T85°C/T100°C/T135°C/T200°C Da X, Ex ia IIIC T85°C/ T100°C/ T135°C/ T200°C Da/Db X |
ЮТЕ(03, 04, 06) /Exma |
0Ex ma IIC T6/T5/T4 Ga X |
Ex ma IIIC T85°C/T100°C/T135°C Da X |
1141X03, 04, 06) /Exia |
0Ex ia IIC T6/T5/T4 Ga X |
Ex ia IIIC T85°C/T100°C/T135°C Da X |
