Номер по Госреестру СИ: 71040-18
71040-18 Термопреобразователи сопротивления платиновые
(111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.

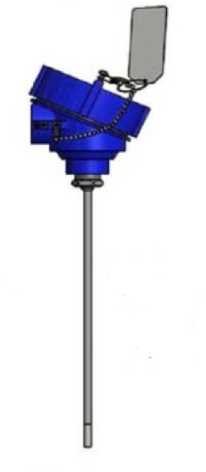

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 6
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 7
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 8
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 9
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТС.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Техническая документация фирмы-изготовителя «Thermo Engineering S.r.l.», Италия.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Измерители температуры многоканальные прецизионные МИТ8 (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R, RTC-R (Регистрационный № 46576-11); Мультиметр 3458А (Регистрационный № 25900-03);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Thermo Engineering S.r.l.», Италия
Адрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy Телефон: +39 0372 441 441
Факс: +39 0372 496 277
Web-сайт: www.thermoengineering.it
E-mail: info@thermoengineering.it
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»
Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия термопреобразователей основан на свойстве платинового чувствительного элемента (ЧЭ) изменять электрическое сопротивление в зависимости от температуры окружающей среды.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним или двумя ЧЭ, защитной оболочки и керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100», «Pt1000» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 2-х, 3-х, 4-х проводная.
Термопреобразователи сопротивления платиновые серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. ТС имеют следующие исполнения: 111ТЕ02, 111ТЕ03, 111ТЕ04, 111ТЕ05, 111ТЕ06, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 111ТЕ13, 112ТЕ02, 112ТЕ03, 112ТЕ04, 112ТЕ05, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 112ТЕ12, 113ТЕ03, 113ТЕ04, 113ТЕ06, 114ТЕ03, 114ТЕ04, 114ТЕ06, 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ05, 215ТЕ06, 215ТЕ07, 215ТЕ08, 215ТЕ09, 215ТЕ10, 215ТЕ11.
Исполнения ТС разделены на шесть групп по конструктивному сходству.
В группу 1 входят ТС исполнений 111ТЕ02, 111ТЕ03, 112ТЕ02, которые представляют собой измерительную вставку, помещенную в защитный чехол - завальцованную с одного конца трубку, соединенную с керамической клеммной платформой.
К группе 2 относятся ТС исполнений 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, конструктивно выполненные из несменной (для исполнений 111TE07, 111TE08, 112TE06, 112TE07) или сменной (для исполнений 111ТЕ04, 111ТЕ09, 111 ТЕ10, 112ТЕ03, 112ТЕ08) измерительной вставки 111ТЕ03 и защитного чехла в виде завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой. ТС могут использоваться с защитной арматурой (по заказу).
В группу 3 входят ТС исполнений 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09, которые состоят из сменной измерительной вставки 111ТЕ02, или 112ТЕ02 и защитного чехла - завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой и защитной арматурой резьбового, фланцевого или спаянного типов.
В группу 4 входят ТС исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, 215ТЕ11, которые состоят из несменной измерительной вставки, защитного чехла - завальцованной с одного конца трубки, соединенной с небольшой клеммной соединительной головкой. Данные исполнения ТС дополнены присоединительным кабелем (кроме модели 215ТЕ11) и могут поставляться в комплекте с защитной арматурой (по заказу).
В группу 5 входят ТС исполнений 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, состоящие из несменной измерительной вставки, защитного чехла и присоединительного кабеля. Дополнительно могут иметь резьбу для технологического соединения и пружину у основания провода, для предотвращения загиба или повреждения кабеля ТС.
В группу 6 входят ТС исполнений 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ06, 215 ТЕ07, которые состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Конструкция ТС дополнительно предусматривает защитный стержень у основания провода, для предотвращения загиба или повреждения кабеля, а так же штуцер для монтажа ТС (по заказу).
Для обеспечения плотного контакта измерительной вставки с дном защитного чехла конструкцией ТС предусматривается наличие:
- системы прижимной пружины для ТС исполнения 111 ТЕ02, 111 ТЕ03, 112 ТЕ 02, 111ТЕ04, 111ТЕ10, 112ТЕ03, 112ТЕ09, 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09;
- скользящего компрессионного штуцера для ТС исполнения 113 ТЕ 03, 114 ТЕ 03, 215ТЕ10, 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ03, 215ТЕ02,215ТЕ05, 215ТЕ04, 215ТЕ07.
Конструкция соединительных головок ТС исполнения 111ТЕ02, 111ТЕ03, 112ТЕ02, 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09 предусматривает возможность использовать измерительные преобразователи утвержденных типов (по заказу).
Для всех исполнений ТС измерительная вставка изготавливается из гибкого, вибростойкого кабеля с минеральной изоляцией проводов. Материал защитного чехла измерительной вставки -нержавеющая сталь 304, 316/316L, 321 или никелевый сплав Inconel 600 и другие материалы по заказу.
Материал защитной арматуры и фланца - сталь AISI316/316L, A350 LF2, ASTM A105, Монель 400, сплав 625, сплав 825, AISI310, AISI321, AISI347H, AISI410, AISI446, Дуплекс F51, Супердуплекс F55, Hayness HR160, АРМКО-железо и другие материалы по заказу.
Термопреобразователи сопротивления платиновые серий 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ изготавливаются во взрывозащищенных исполнениях.
Фотографии общего вида ТС приведены на рисунках 1-6.

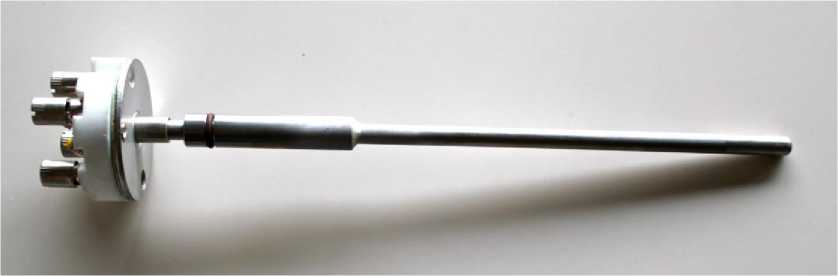

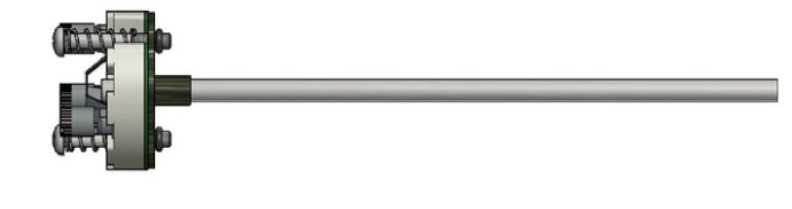

Рисунок 1 - Общий вид ТС исполнений 111ТЕ02, 111ТЕ03

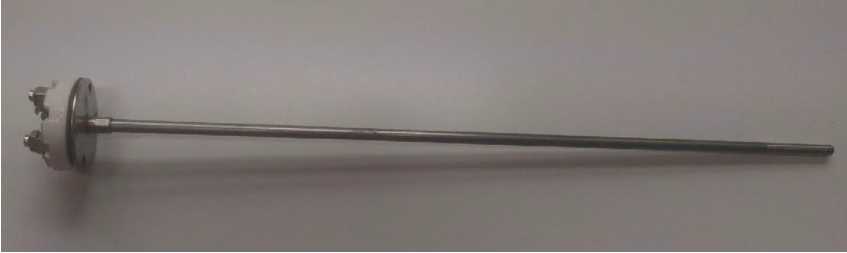

Рисунок 2 - Общий вид ТС исполнения 112ТЕ02

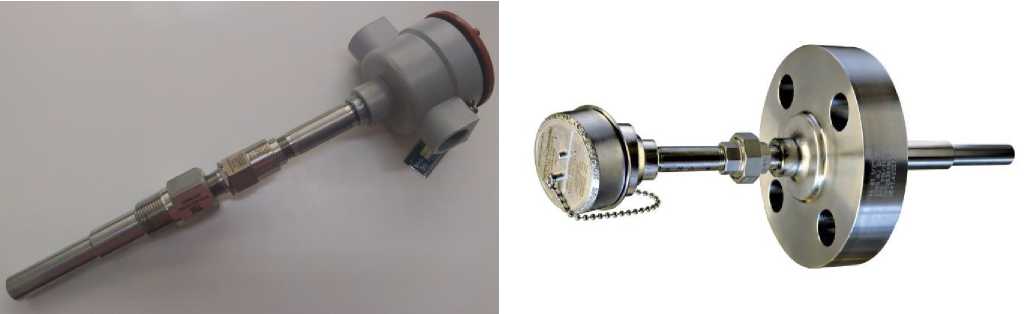

Рисунок 3 - Общий вид ТС исполнений 111ТЕ05, 112ТЕ04, 215ТЕ08

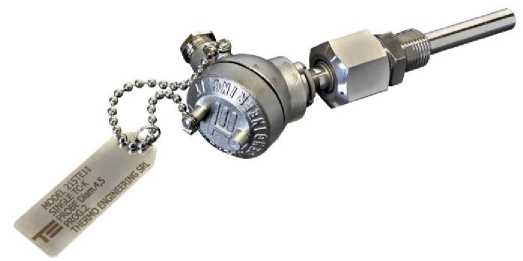

Рисунок 5 - Общий вид ТС исполнений 215ТЕ11
Рисунок 4 - Общий вид ТС исполнений 111ТЕ06, 112ТЕ05, 215TE09

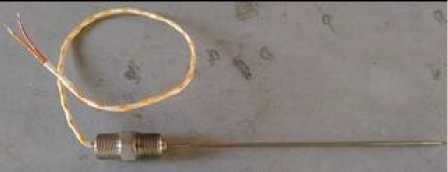

Рисунок 6 - Общий вид ТС исполнений 113TE04, 114TE04, 215TE05
Чертежи ТС в зависимости от исполнений приведены на рисунках 7-25.

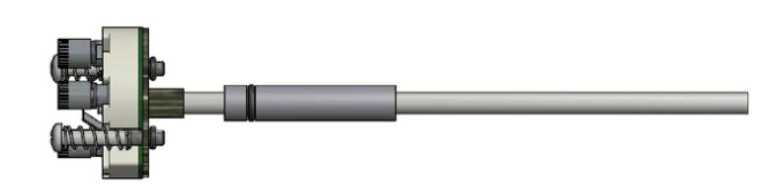

Рисунок 7 - ТС исполнения 112ТЕ02
Рисунок 8 - ТС исполнений 111ТЕ02, 111ТЕ03

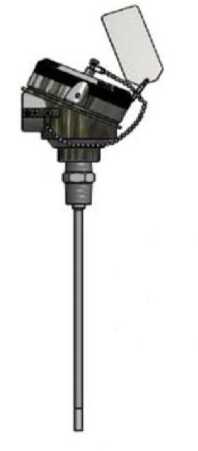

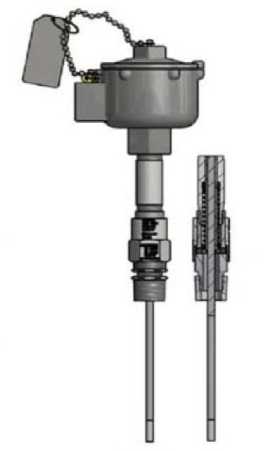

Рисунок 9 - ТС исполнений 111ТЕ04, 112ТЕ03

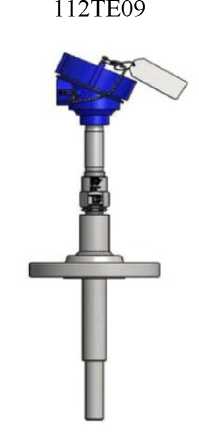

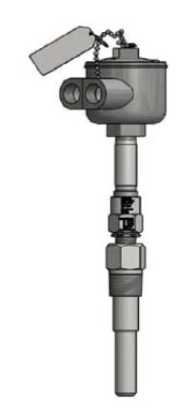

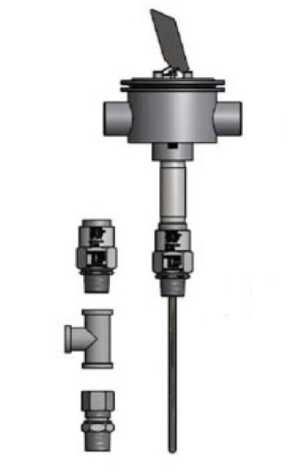

Рисунок 10 - ТС исполнений 111 ТЕ07,
112ТЕ06, 111ТЕ09, 112ТЕ08
Рисунок 11
Рисунок 12 - ТС исполнений 111 ТЕ10,
- ТС исполнений 111 ТЕ 08, 112 ТЕ 07, 111ТЕ09, 112ТЕ08

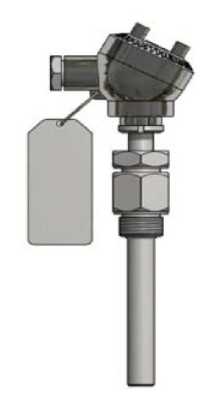

Рисунок 13 - ТС исполнений 111 ТЕ05, 112ТЕ04,
215TE08
Рисунок 14 - ТС исполнений 111 ТЕ06,
112ТЕ05, 215TE09
и
Рисунок 15 - ТС исполнений 111ТЕ13, 112ТЕ12

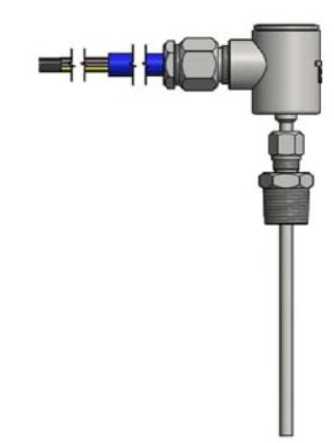

Рисунок 16 - ТС исполнений 113TE03, 114ТЕ03, 215TE10

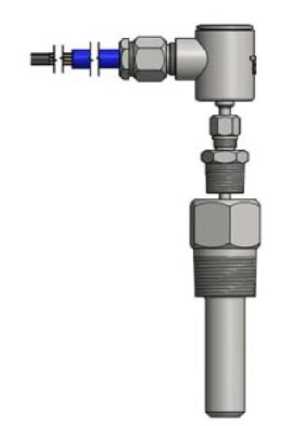

Рисунок 17 - ТС исполнений 113TE03, 114ТЕ03, 215TE10
Рисунок 18 - ТС исполнений 215TE11
Рисунок 20 - ТС исполнений 113TE06, 114ТЕ06
Рисунок 19 - ТС исполнений 113TE04, 114ТЕ04, 215TE05
'llГ"

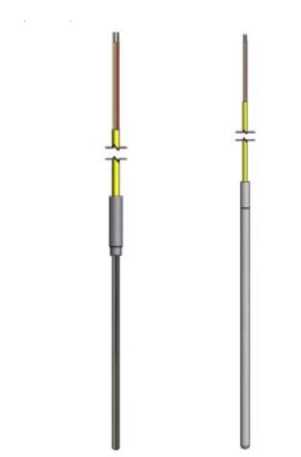

IРисунок 21 - ТС исполнения 215TE02
Рисунок 22 - ТС исполнения 215TE06
Рисунок 23 - ТС исполнения 215ТЕ04
Рисунок 24 - ТС исполнения 215TE03
Рисунок 25 - ТС исполнения 215TE07 Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.
Таблица 1 - ТС 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ
Исполнения ТС | ||||||
111ТЕ02 |
111ТЕ04 |
111ТЕ05 |
113ТЕ03 |
113ТЕ04 |
215ТЕ02 | |
111 ТЕ03 |
111 ТЕ07 |
111 ТЕ06 |
114ТЕ03 |
113ТЕ06 |
215ТЕ03 | |
112ТЕ02 |
111 ТЕ08 |
111 ТЕ13 |
215ТЕ10 |
114ТЕ04 |
215ТЕ04 | |
Наименование |
111 ТЕ09 |
112ТЕ04 |
215ТЕ11 |
114ТЕ06 |
215ТЕ06 | |
111 ТЕ10 |
112ТЕ05 |
215ТЕ05 |
215ТЕ07 | |||
характеристики |
112ТЕ03 |
112ТЕ12 | ||||
112ТЕ06 |
215ТЕ08 | |||||
112ТЕ07 112ТЕ08 112ТЕ09 |
215ТЕ09 | |||||
Диапазон измерений температуры, °С |
от -196 до +600 (1) | |||||
Условное обозначение номинальной статической | ||||||
характеристики преобразования (НСХ) |
Pt100, Pt1000 | |||||
по ГОСТ 6651 -2009/ МЭК 60751 | ||||||
Класс допуска ТС по ГОСТ 6651-2009/ |
АА, А, В | |||||
МЭК 60751 |
-- 1 -- 5 | |||||
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, | ||||||
класса допуска и диапазона измеряемых температур (допуск): | ||||||
- класс АА |
±(0,1 + 0,0017|t|) | |||||
- класс А |
±(0,15 + 0,002|t|) | |||||
- класс В |
±(0,30 + 0,005|t|) | |||||
Сопротивление электрической изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 % (при 100 В пост. тока), МОм, не менее |
100 |
Наименование характеристики |
Исполнения ТС | |||||
111ТЕ02 111 ТЕ03 112ТЕ02 |
111ТЕ04 111 ТЕ07 111 ТЕ08 111 ТЕ09 111 ТЕ10 112ТЕ03 112ТЕ06 112ТЕ07 112ТЕ08 112ТЕ09 |
111ТЕ05 111 ТЕ06 111 ТЕ13 112ТЕ04 112ТЕ05 112ТЕ12 215ТЕ08 215ТЕ09 |
113ТЕ03 114ТЕ03 215ТЕ10 215ТЕ11 |
113ТЕ04 113 ТЕ06 114ТЕ04 114ТЕ06 215ТЕ05 |
215ТЕ02 215ТЕ03 215ТЕ04 215ТЕ06 215ТЕ07 | |
Длина монтажной части, мм |
от 5 до 10000 (и более - по специальному заказу) |
от 50 до 5000 (и более - по специальному заказу) |
от 50 до 20000 (и более - по специальному заказу) | |||
Диаметр монтажной части, мм |
от 3 до 12 (и более - по специальному заказу) |
от 10 до 50 (и более - по специальному заказу) |
от 3 до 12 (и более - по специальному заказу) |
от 3 до 12 (и более - по специальному заказу) | ||
Масса, кг, не более |
5.0 10.0 |
30.0 |
10.0 5.0 | |||
Средний срок службы, лет, не менее |
8 | |||||
Средняя наработка на отказ, ч |
43000 | |||||
Время термической реакции, с, не более:
|
12 20 | |||||
Рабочие условия эксплуатации:
|
от -60 до +180 95 |
от -60 до +180 (1) 95 |
от -60 до +120 (1) 95 |
от -50 до +120 95 | ||
Степень защиты от влаги и пыли по ГОСТ 14254-2015 (МЭК 60529) |
IP65/66/68 (в зависимости от материала соединительной головки) |
IP65 (для исполнений 215ТЕхх) IP66 (для исполнений 113ТЕхх и 114ТЕхх) |
(1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивного исполнения указан в паспорте и приводится на шильдике ТС.
Таблица 2 - Маркировка взрывозащищенного исполнения ТС
Взрывозащищенное исполнение ТП |
Маркировка взрывозащиты по ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/ МЭК 60079-26:2006 |
Маркировка защиты от воспламенения по горючей пыли по ГОСТ 31610.0-2014 (МЭК 60079-0:2011) |
215ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 11) /ExnA/Extc |
2Ex nA IIC T6/T5/T4 GcX |
Ex tc IIIC T85°C/T100°C/T135°C Dc X |
215ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 11) /Exia |
0Ex ia IIC T6/T5/T4 Ga X |
Ex ia IIIC T85°C/T100°C/T135°C Da X |
111ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 10, 13) /Exd/Exdb/Exta/tb |
1Ex d IIC T6/T5/T4/T3 Gb, 1Ex db IIC T6/T5/T4/T3, Ga/Gb Ex d IIC T6/T5/T4/T3 |
Ex tb IIIC T85°C/T100°C/T135°C/ T200°C Db, Ex ta/tb IIC T85°C/ T100°C/ T135°C/T200°C Da/Db X |
112ТЕ(02, 03, 04, 05, 06, 07, 08, 09, 12) /Exia |
0Ex ia IIC T6/T5/T4/T3 Ga X, Ga/Gb Ex ia IIC T6/T5/T4/T3 X |
Ex ia IIIC T85°C/T100°C/T135°C/T200°C Da X, Ex ia IIIC T85°C/ T100°C/ T135°C/ T200°C Da/Db X |
113ТЕ(03, 04, 06) /Exma |
0Ex ma IIC T6/T5/T4 Ga X |
Ex ma IIIC T85°C/T100°C/T135°C Da X |
114ТЕ(03, 04, 06) /Exia |
0Ex ia IIC T6/T5/T4 Ga X |
Ex ia IIIC T85°C/T100°C/T135°C Da X |
