Номер по Госреестру СИ: 94105-24
94105-24 Термопреобразователи сопротивления платиновые
(Обозначение отсутствует)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые (далее
по тексту -термопреобразователи или ТС) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры или гильзы жидких и газообразных сред, а также поверхности твердых тел.

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 2

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 3

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 4

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 5

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 6

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 7

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 8

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 9

Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта (в правом верхнем углу) типографским способом и/или на шильдик ТС.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки;
Международный стандарт МЭК 60751:2009 (2008-07) Промышленные чувствительные элементы термометров сопротивления из платины;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя «Thermo Engineering S.r.l.», Италия.
ПравообладательФирма «Thermo Engineering S.r.l.», Италия
Адрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy Телефон: +39 0372 441 441
Факс: +39 0372 496 277
E-mail: info@thermoengineering.it
Web-сайт: www.thermoengineering.it
Изготовитель
Фирма «Thermo Engineering S.r.l.», ИталияАдрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy Телефон: +39 0372 441 441
Факс: +39 0372 496 277 E-mail: info@thermoengineering.it
Web-сайт: www.thermoengineering.it
Испытательный центр
«ВсероссийскийФедеральное государственное бюджетное учреждение научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru Web-сайт: www.vniims.ru
Правообладатель
Фирма «Thermo Engineering S.r.l.», ИталияАдрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy Телефон: +39 0372 441 441
Факс: +39 0372 496 277
E-mail: info@thermoengineering.it
Web-сайт: www.thermoengineering.it
Принцип действия термопреобразователей основан на зависимости электрического сопротивления первичного чувствительного элемента (ЧЭ) от измеряемой температуры.
Термопреобразователи конструктивно выполнены в виде измерительной вставки с одним или двумя ЧЭ, защитной оболочки и керамической клеммной платформы или клеммной соединительной головки (или без головки - с присоединительными выводами или разъемами). Термопреобразователи имеют разборные и неразборные конструктивные исполнения. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100», «Pt1000» по ГОСТ 6651-2009 (МЭК 60751).
Схема соединения внутренних проводников термопреобразователей с чувствительным элементом: 2-х, 3-х, 4-х проводная.
Термопреобразователи сопротивления платиновые изготавливаются следующих серий: 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ. Серии ТС отличаются друг от друга метрологическими характеристиками и конструктивным исполнением. ТС имеют следующие исполнения: 111ТЕ02, 111ТЕ03, 111ТЕ04, 111ТЕ05, 111ТЕ06, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ13 (серия 111TE); 112ТЕ02, 112ТЕ03, 112ТЕ04, 112ТЕ05, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 112ТЕ12 (серия 112TE); 113ТЕ03, 113ТЕ04, 113ТЕ06 (серия 113TE); 114ТЕ03, 114ТЕ04, 114ТЕ06 (серия 114TE); 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ05, 215ТЕ06, 215ТЕ07, 215ТЕ08, 215ТЕ09, 215ТЕ10, 215ТЕ11 (серия 215ТЕ).
111ТЕ10,
Исполнения ТС разделены на шесть групп по конструктивному сходству.
В группу 1 входят ТС исполнений 111ТЕ02, 111ТЕ03, 112ТЕ02, которые представляют собой измерительную вставку, помещенную в защитный чехол - завальцованную с одного конца трубку, соединенную с керамической клеммной платформой.
К группе 2 относятся ТС исполнений 111ТЕ04, 111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, конструктивно выполненные из несменной (для исполнений 111TE07, 111TE08, II2TE06, II2TE07) или сменной (для исполнений 111ТЕ04, 111ТЕ09, 111ТЕ10, 112ТЕ03, 112ТЕ08, 112ТЕ09) измерительной вставки 111ТЕ03 и защитного
чехла в виде завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой. ТС могут использоваться с защитной арматурой (по заказу).
В группу 3 входят ТС исполнений 111ТЕ05, 111ТЕ06, 111ТЕ13, 112ТЕ04, 112ТЕ05, 112ТЕ12, 215ТЕ08, 215ТЕ09, которые состоят из сменной измерительной вставки 111ТЕ02, или 112ТЕ02 и защитного чехла - завальцованной с одного конца трубки, соединенной с клеммной соединительной головкой и защитной арматурой резьбового, фланцевого или спаянного типов.
В группу 4 входят ТС исполнений 113ТЕ03, 114ТЕ03, 215ТЕ10, 215ТЕ11, которые состоят из несменной измерительной вставки, защитного чехла - завальцованной с одного конца трубки, соединенной с небольшой клеммной соединительной головкой. Данные исполнения ТС дополнены присоединительным кабелем (кроме модели 215ТЕ11) и могут поставляться в комплекте с защитной арматурой (по заказу).
В группу 5 входят ТС исполнений 113ТЕ04, 113ТЕ06, 114ТЕ04, 114ТЕ06, 215ТЕ05, состоящие из несменной измерительной вставки, защитного чехла и присоединительного кабеля. Дополнительно могут иметь резьбу для технологического соединения и пружину у основания провода, для предотвращения загиба или повреждения кабеля ТС.
В группу 6 входят ТС исполнений 215ТЕ02, 215ТЕ03, 215ТЕ04, 215ТЕ06, 215ТЕ07, которые состоят из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Конструкция ТС дополнительно предусматривает защитный стержень у основания провода, для предотвращения загиба или повреждения кабеля, а также штуцер для монтажа ТС (по заказу).
Для обеспечения плотного контакта измерительной вставки с дном защитного чехла конструкцией ТС предусматривается наличие:
для ТС исполнений 111ТЕ02,
111ТЕ05,
- системы прижимной пружины 111ТЕ04, 111ТЕ10, 112ТЕ03, 112ТЕ09, 112ТЕ12, 215ТЕ08, 215ТЕ09;
- скользящего компрессионного
215ТЕ10, 113ТЕ04,
215ТЕ07.
Конструкция 111ТЕ05, 111ТЕ06, 112ТЕ04, 112ТЕ05,
113ТЕ06, 114ТЕ04,
штуцера
114ТЕ06,
111ТЕ06, 111ТЕ13,
для ТС исполнений 215ТЕ03, 215ТЕ02,
соединительных головок ТС исполнений 111ТЕ02,
111ТЕ07, 111ТЕ08, 111ТЕ09, 111ТЕ10, 111ТЕ13,
112ТЕ06, 112ТЕ07, 112ТЕ08, 112ТЕ09, 112ТЕ12,
111ТЕ03,
112ТЕ04,
113ТЕ03,
215ТЕ05,
111ТЕ03,
112ТЕ02,
215ТЕ08,
112ТЕ02,
112ТЕ05,
114ТЕ03,
215ТЕ04,
111ТЕ04,
112ТЕ03,
215ТЕ09
предусматривает возможность встраивания измерительных преобразователей утвержденных типов с аналоговыми и/или цифровыми выходными сигналами (по заказу).
Для всех исполнений ТС измерительная вставка изготавливается из гибкого, вибростойкого кабеля с минеральной изоляцией проводов. Материал защитного чехла измерительной вставки - нержавеющая сталь 304, 316/316L, 321 или никелевый сплав Inconel 600 и другие материалы по заказу. Материал защитной арматуры и фланца - сталь AISI316/316L, A350 LF2, ASTM A105, Монель 400, сплав 625, сплав 825, AISI310, AISI321, AISI347H, AISI410, AISI446, Дуплекс F51, Супердуплекс F55, Hayness HR160, АРМКО-железо и другие материалы по заказу.
ТС изготавливаются во взрывозащищенном исполнении в соответствии с указанными на них маркировками взрывозащиты.
Фотографии общего вида ТС с указанием места нанесения заводского номера приведены на рисунке 1. Корпус ТС исполнений 111ТЕ09, 112ТЕ08 на рисунке 11 изготовлен из алюминия. Корпус ТС исполнений 111ТЕ09, 112ТЕ08 на рисунке 12 изготовлен из стали. Пломбирование ТС не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр, указан на маркировочной табличке, прикрепленной к защитной головке ТС,
и/или на металлическом шильдике, прикрепленном (в зависимости от модели ТС) или к корпусу, или к кабельному выводу, или к удлинительным проводам ТС. Конструкция ТС не предусматривает нанесение знака поверки на средство измерений.

Рисунок 1 - Общий вид ТС с указанием мест нанесения заводского номера
Место нанесения
заводского номера

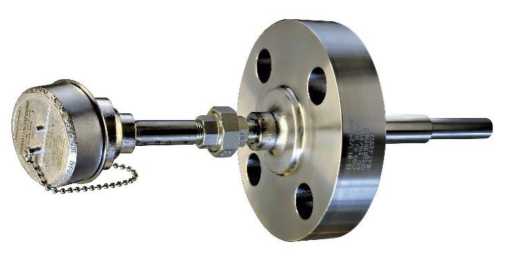

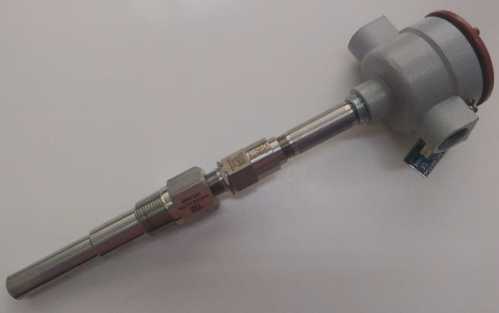

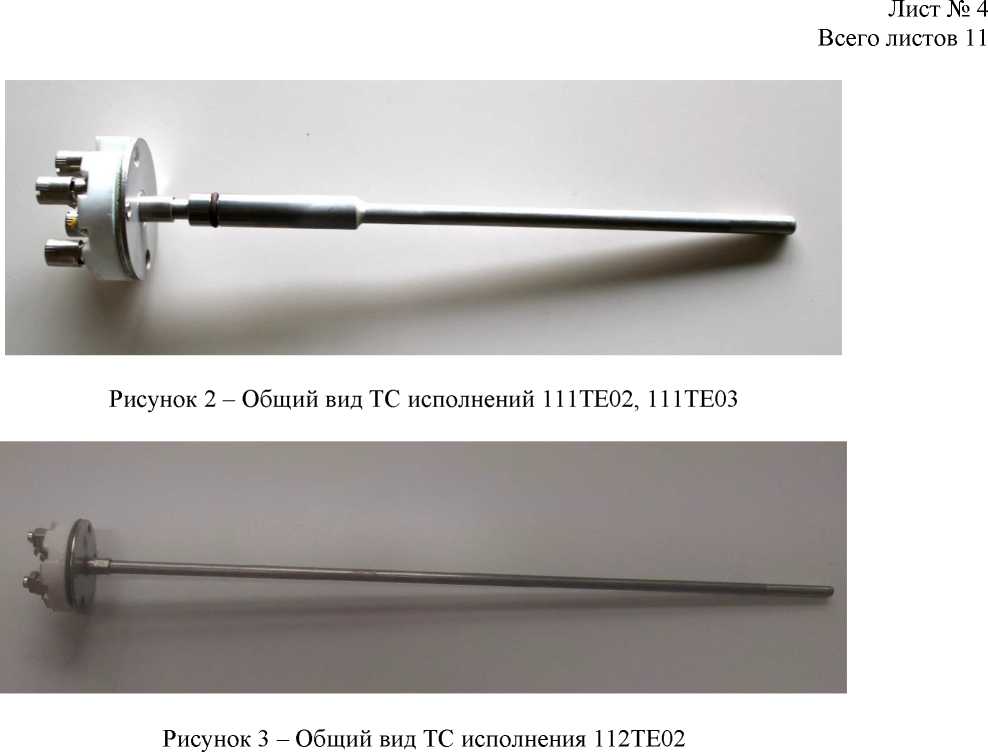

Фотографии общего вида ТС приведены на рисунках 2-7.


Рисунок 4 - Общий вид ТС исполнений 111ТЕ05, 112ТЕ04, 215ТЕ08

Рисунок 5 - Общий вид ТС исполнений 111ТЕ06, 112ТЕ05, 215TE09

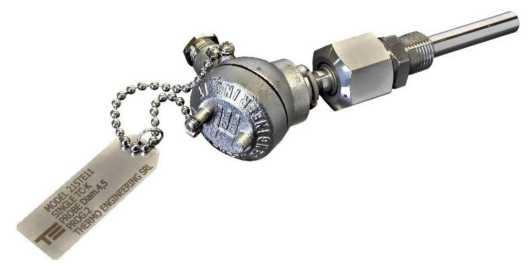

Рисунок 6 - Общий вид ТС исполнения 215ТЕ11

Рисунок 7 - Общий вид ТС исполнений
113TE04, 114TE04, 215TE05
\\ | |
\ 1 . |

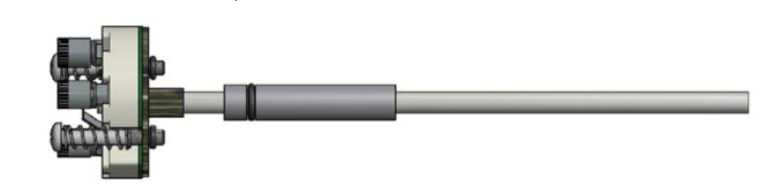

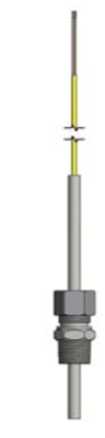

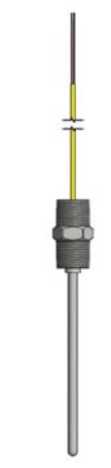

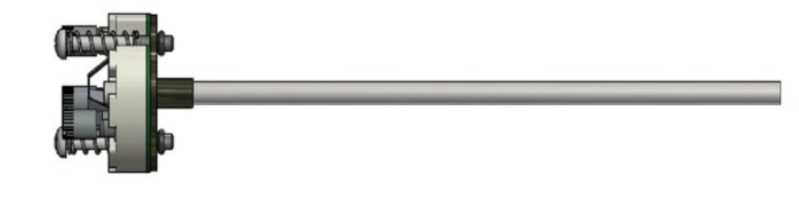

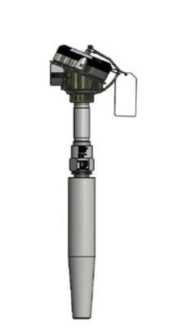

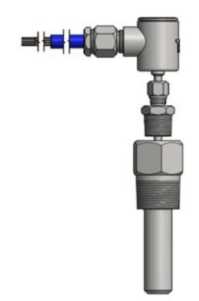

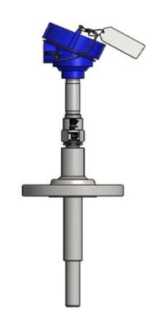

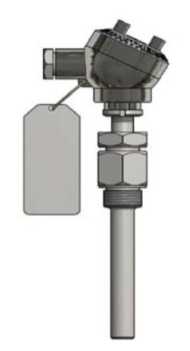

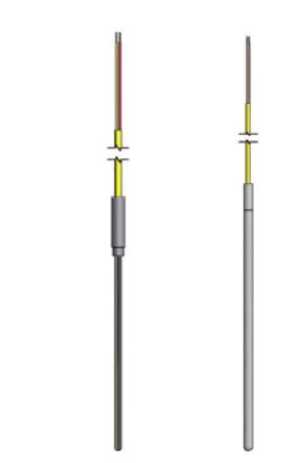

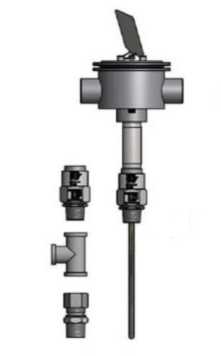

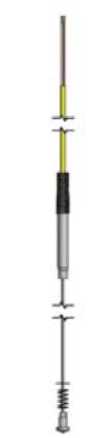

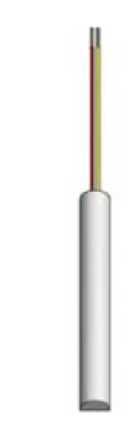

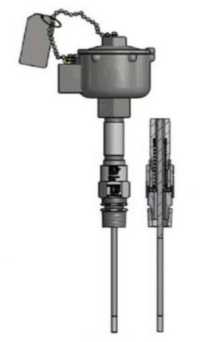

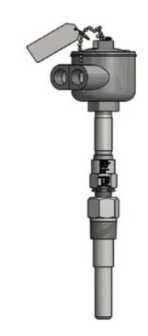

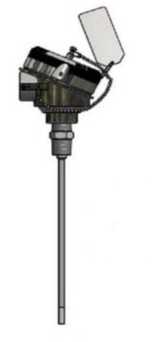

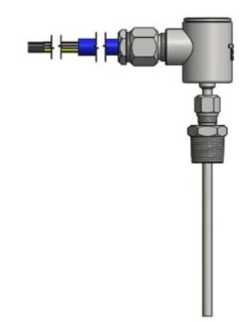

Изображения исполнений ТС на рисунках 8-26.
в зависимости от конструктивных исполнений приведены

Рисунок 8 - ТС исполнения 112ТЕ02

Рисунок 9 - ТС исполнений 111ТЕ02, 111ТЕ03

Рисунок 10 - ТС исполнений
111ТЕ04, 112ТЕ03

Рисунок 11 - ТС исполнений
111ТЕ07, 112ТЕ06, 111ТЕ09,
112ТЕ08

Рисунок 12 - ТС исполнений
111ТЕ08, 112ТЕ07, 111ТЕ09,
112ТЕ08

Рисунок 13 - ТС исполнений
111ТЕ10, 112ТЕ09

Рисунок 14 - ТС исполнений
111ТЕ05, 112ТЕ04, 215TE08

Рисунок 15 - ТС исполнений
111ТЕ06, 112ТЕ05, 215TE09

Рисунок 16 - ТС исполнений
111ТЕ13, 112ТЕ12

Рисунок 17 - ТС исполнений
113TE03, 114ТЕ03, 215TE10

Рисунок 18 - ТС исполнений
113TE03, 114ТЕ03, 215TE10



Рисунок 20 - ТС исполнений Рисунок 21 - ТС исполнений
113TE04, 114ТЕ04, 215TE05 113TE06, 114ТЕ06
Рисунок 19 - ТС исполнения
215TE11

Рисунок 22 - ТС исполнения 215TE02

Рисунок 23 -ТС исполнения 215TE06

Рисунок 24 - ТС исполнения 215ТЕ04

Рисунок 25 - ТС исполнения 215TE03

Рисунок 26 -ТС исполнения 215TE07
Таблица 4 - Комплектность
Наименование |
Обозначение |
Количество |
Термопреобразователь сопротивления платиновый |
1 шт. | |
Паспорт (на русском языке) |
- |
1 экз. |
Примечание: исполнение в соответствии с заказом. |
Метрологические и основные технические характеристики ТС приведены в таблицах 1-4.
Таблица 1 - Метрологические характеристики ТС
Исполнения ТС | ||||||
111ТЕ02 |
111ТЕ04; 111ТЕ07; |
111ТЕ05; 111ТЕ06; |
113ТЕ03 |
113ТЕ04 |
215ТЕ02 | |
Наименование |
111ТЕ03 |
111ТЕ08; 111ТЕ09; |
111ТЕ13; 112ТЕ04; |
114ТЕ03 |
113ТЕ06 |
215ТЕ03 |
характеристики |
112ТЕ02 |
111ТЕ10; 112ТЕ03; |
112ТЕ05; 112ТЕ12; |
215ТЕ10 |
114ТЕ04 |
215ТЕ04 |
112ТЕ06; 112ТЕ07; |
215ТЕ08; 215ТЕ09 |
215ТЕ11 |
114ТЕ06 |
215ТЕ06 | ||
112ТЕ08; 112ТЕ09 |
215ТЕ05 |
215ТЕ07 | ||||
Диапазон измерений температуры, °С |
от -196 до +600 (1) | |||||
Условное обозначение номинальной | ||||||
статической характеристики преобразования (НСХ) по ГОСТ 66512009/ МЭК 60751 |
Pt100, Pt1000 | |||||
Класс допуска ТС по ГОСТ 6651-2009/ МЭК 60751 |
АА, А, В | |||||
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от типа ЧЭ, класса допуска и диапазона измеряемых температур (допуск): | ||||||
- класс АА |
±(0,1 + 0,0017|t|) | |||||
- класс А |
+(0,15 + O,O02|t|) | |||||
- класс В |
±(0,30 + 0,005|t|) | |||||
(1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от | ||||||
конструктивного исполнения указан в паспорте и приводится на шильдике ТС. |
Таблица 2 - Основные технические
ТС
Наименование характеристики |
Исполнения ТС | |||||
111ТЕ02 111ТЕ03 112ТЕ02 |
111ТЕ04; 111ТЕ07; 111ТЕ08; 111ТЕ09; 111ТЕ10; 112ТЕ03; 112ТЕ06; 112ТЕ07; 112ТЕ08; 112ТЕ09 |
111ТЕ05; 111ТЕ06; 111ТЕ13; 112ТЕ04; 112ТЕ05; 112ТЕ12; 215ТЕ08; 215ТЕ09 |
113ТЕ03 114ТЕ03 215ТЕ10 215ТЕ11 |
113ТЕ04 113ТЕ06 114ТЕ04 114ТЕ06 215ТЕ05 |
215ТЕ02 215ТЕ03 215ТЕ04 215ТЕ06 215ТЕ07 | |
Электрическое сопротивление изоляции при температуре от +15 до +35 °С (при 100 В), МОм, не менее |
100 | |||||
Длина монтажной части, мм |
от 5 до 10000 (и более - по специальному заказу) |
от 50 до 5000 (и более - по специальному заказу) |
от 50 до 20000 (и более - по специальному заказу) | |||
Диаметр монтажной части, мм |
от 3 до 12 (и более - по специальному заказу) |
от 10 до 50 (и более - по специальному заказу) |
от 3 до 12 (и более - по специальному заказу) |
от 3 до 12 (и более - по специальному заказу) | ||
Масса, кг, не более |
5,0 |
10,0 |
30,0 |
10,0 |
5,0 | |
Время термической реакции, с, не более:
|
12 20 | |||||
Рабочие условия эксплуатации:
|
от -60 до +180 95 |
от -60 до +180 (1) 95 |
от -60 до +120 (1) 95 |
от -60 до +120 95 | ||
Степень защиты от влаги и пыли по ГОСТ 14254-2015 (МЭК 60529) |
- |
IP65/66/67/68 (в зависимости от материала соединительной головки) |
IP65/66/67 (для исполнений 215ТЕхх) IP66 (для исполнений 113ТЕХХ и 114ТЕхх) | |||
(1) - Указаны предельные значения, конкретный диапазон, не превышающий данные предельные значения, в зависимости от конструктивного исполнения указан в паспорте и приводится на шильдике ТС. |
Таблица 3 - Показатели надежности ТС
Наименование характеристики |
Значение |
Средняя наработка до отказа, ч, не менее |
43000 |
Средний срок службы ТС, лет, не менее |
8 |
