Номер по Госреестру СИ: 77661-20
77661-20 Преобразователи термоэлектрические поверхностные
(112TE3000/Exia/112TE08)
Назначение средства измерений:
Преобразователи термоэлектрические поверхностные 112TE3000/Exia/112TE08 (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры наружной поверхности труб в составе комплекса ЭЛОУ-АВТ на АО «Газпромнефть-Омский НПЗ».
Внешний вид.
Преобразователи термоэлектрические поверхностные
Рисунок № 1
Поверка
Поверкаосуществляется по документу МП 207-031-2019 «Преобразователи термоэлектрические поверхностные 112TE3000/Exia/112TE08. Методика поверки», утверждённому
ФГУП «ВНИИМС» 01.10.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Рабочий эталон 1, 2-го разрядов по ГОСТ 8.558-2009 - преобразователи термоэлектрические эталонные ТППО (Регистрационный № 19254-10);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10); Милливольтметр В2-99 (Регистрационный № 22532-02);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)
(Регистрационный № 19736-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Thermo Engineering S.r.l.», Италия
Адрес: Via Giuseppina, 19 - 26030 Malagnino (Cremona), Italy
Телефон: +39 0372 441 441
Факс: +39 0372 496 277
Web-сайт: www.thermoengineering.it
E-mail: info@thermoengineering.it
Заявитель
Общество с ограниченной ответственностью Фирма «Сервисгазавтоматика»
(ООО Фирма «Сервисгазавтоматика»)
ИНН 7737106202
Юридический адрес: 117447, г. Москва, ул. Большая Черемушкинская, дом 13, стр. 4
Почтовый адрес: 119334, г. Москва, пр. Канатчиковский, д.1, стр.1
Телефон: +7 (495) 221-38-73, факс: +7 (495) 221-38-74
E-mail: sga@fsga.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП конструктивно выполнены из измерительной вставки, защитного чехла и присоединительного кабеля с удлинительными проводами. Измерительная вставка состоит из одного чувствительного элемента (ЧЭ) - термопары кабельного типа с номинальной статической характеристикой (НСХ) преобразования типа «K» по ГОСТ Р 8.585-2001 с минеральной (MgO) изоляцией термоэлектродов и изолированным незаземленным рабочим спаем. Защитный чехол изготовлен из нержавеющей стали и выполнен в виде завальцованной с одного конца трубки, к концу которой приварена металлическая пластина, выполненная из сплава Inconel 600, и имеет компенсационный змеевик, сохраняющий целостность термопреобразователя в процессе температурной деформации теплообменника при измерениях. Для предотвращения загиба или повреждения кабеля предусмотрен защитный стержень у основания провода.
Термопреобразователи изготовлены во взрывозащищенном исполнении.
Общий вид ТП приведен на рисунке 1.

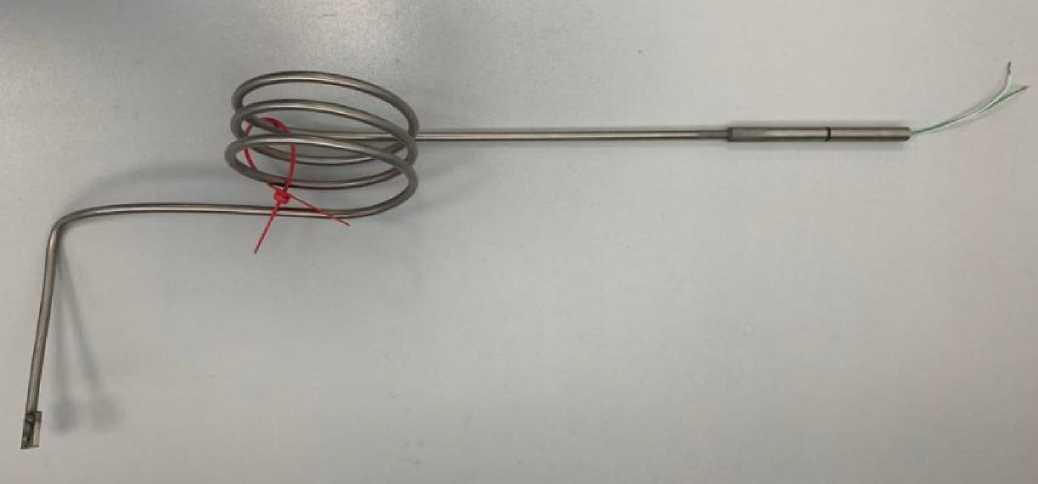

Рисунок 1 - Общий вид ТП
Пломбирование термопреобразователей не предусмотрено.
Программное обеспечение отсутствует.
Диапазон измерений температуры, пределы допускаемых отклонений ТЭДС ТП от НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-2) в температурном эквиваленте приведены в таблице 1.
Таблица 1 - Метрологические характеристики
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ЧЭ от НСХ, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С |
К |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,004-t |
±3,5 ±(2+0,0044) |
где t - значение измеряемой температуры, °С |
Основные технические характеристики преобразователей термоэлектрических поверхностных 112TE3000/Exia/112TE08 приведены в таблице 2.
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Электрическое сопротивление изоляции ТП между цепью ЧЭ и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее |
100 |
Время термической реакции, с, не более |
15 |
Диаметр монтажной части, мм |
6 |
Длина монтажной части, мм |
1900 |
Габаритные размеры металлической пластины, мм |
20x20x3 |
Масса, кг, не более |
0,32 |
Условия эксплуатации:
|
от -50 до +120 95 |
Назначенный срок службы, лет |
10 |
Маркировка взрывозащиты ГОСТ 31610.0-2014 (МЭК 60079-0:2011), ГОСТ 31610.26-2012/МЭК 60079-26:2006 |
Ga/Gb Ex ia IIC T6 X |
