Номер по Госреестру СИ: 53691-13
53691-13 Измерители скорости потока
(D-FL 200, D-FL 220)
Назначение средства измерений:
Измерители скорости потока D-FL 200, D-FL 220 (далее - измерители) предназначены для измерений скорости потока и определения объема и объемного расхода газов в рабочих условиях в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а так же в газоходах технологического назначения.

Внешний вид.
Измерители скорости потока
Рисунок № 1

Внешний вид.
Измерители скорости потока
Рисунок № 2

Внешний вид.
Измерители скорости потока
Рисунок № 3

Внешний вид.
Измерители скорости потока
Рисунок № 4
Программное обеспечение
Измерители имеют встроенное программное обеспечение, предназначенное для сбора, сохранения, удаления данных из памяти измерителей и расчета объемного расхода и объема газа.
Идентификационные данные встроенного программного обеспечения приведены в таблице 2. Встроенное программное обеспечение устанавливается на производстве и не имеет внешнего доступа.
Таблица 2
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) прог-рамммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
D-FL 200 |
D-FL 200 |
Rev. 2.2 |
8C3A |
Простое суммирование* |
D-FL 220 |
D-FL 220 |
V01.05R(0021) |
B15277B2 |
CRC |
*Расчет контрольной суммы осуществляется простым последовательным сложением всех битов кода и затем последние 16 значащих бит суммы (4 шестнадцатеричных числа) принимаются в качестве контрольной суммы.
Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителя.
Уровень защиты программного обеспечения по МИ 3286-2010 - С.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист Руководства по эксплуатации методом печати и на лицевую панель вычислителя методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в Руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям скорости потока D-FL 200, D-FL 220
ГОСТ 8.542-86. «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
ГОСТ 17.2.4.06-90. Охрана природы. Атмосфера. Метод определения скорости газопылевых потоков, отходящих от стационарных источников загрязнения.
РД 52.04.59-85. Руководящий документ. Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов.
Приказ Минприроды России от 07.12.2012 N 425 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и выполняемых при осуществлении деятельности в области охраны окружающей среды, и обязательных метрологических требований к ним, в том числе показателей точности измерений».
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП 2550-0210-2012 «Измерители скорости потока D-FL 200 и D-FL 220. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 30. 11. 2012 г.
Основные средства поверки:
Установка аэродинамическая с диапазоном измерений скорости воздушного потока 0140 м/с и погрешностью при измерении скорости не более ±1 %;
рулетки измерительные металлические 2-го класса точности;
штангенциркуль 1-го класса точности.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер № 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812)
713-01-14, e-mail: info@vniim.ru
Принцип действия измерителей заключается в определении средней скорости потока газа в трубопроводе, которая пропорциональна объемному расходу в рабочих условиях.
Для определения средней скорости потока газа измеряется время прохождения ультразвуковых импульсов, направленных по потоку газа и против него. Приемники-передатчики ультразвуковых импульсов установлены в трубопроводе по диагонали под углом от 30 до 60 градусов к продольной оси потока.
Конструктивно измерители состоят из двух ультразвуковых приемников-передатчиков (ультразвуковых преобразователей), установленных на измерительном трубопроводе, и вычислителя.
Измерители выпускаются моделей D-FL 200 и D-FL 220. Модель D-FL 220 отличается от модели D-FL 200 отсутствием отдельного модуля вычислителя. Вычислитель на модели D-FL 220 конструктивно реализован в виде электронных модулей, интегрированных в ультразвуковые преобразователи.
Вычислитель модели D-FL 200 имеет жидкокристаллический индикатор, на котором отображается информация о скорости, расходе и объеме газа.
Измерители имеют релейные, цифровые и аналоговые выходы, описанные в таблице 1.
Прямой участок до точки измерения и участок после точки измерения должен иметь длину не менее 10 х D и 5х D, соответственно (D = внутренний диаметр газохода). Более подробно параметры точки установки описаны в Руководстве по эксплуатации (РЭ).
Таблица 1
Модель измерителя |
D-FL 200 |
D-FL 220 |
Релейные выходы |
“Error/Ошибка”, ’’Maintenance/ Обслуживание”, ’’Limit value/Предельное значение” Все реле типа «сухой контакт» |
2 x реле НЗ/НР Функция настраивается в параметрах; по умолчанию: неисправность, тех. обслуживание |
Аналоговые выходы |
Скорость потока Объемный расход газов при рабочих условиях 2 токовых выхода, 4-20мА |
Скорость потока Объемный расход газов при рабочих условиях 1 токовый выход, 4-20мА (настраиваемый) |
Цифровые выходы |
Скорость потока Объемный расход газов при рабочих условиях (устанавливаются по заказу) |
Скорость потока Объемный расход газов при рабочих условиях (DURAG Modbus) |
Прямой участок до точки измерения и участок после точки измерения должен иметь длину не менее 10 х D и 5х D, соответственно (D = внутренний диаметр газохода). Более подробно параметры точки установки описаны в Руководстве по эксплуатации (РЭ).

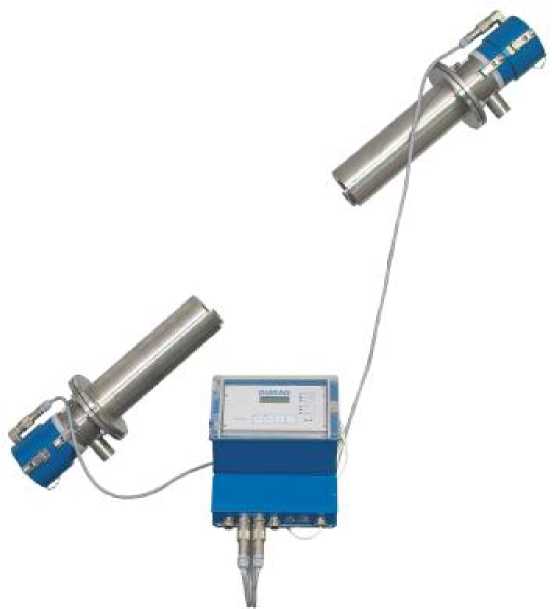

Внешний вид измерителя D-FL 200 показан на рисунке 1 а

Рис.1а

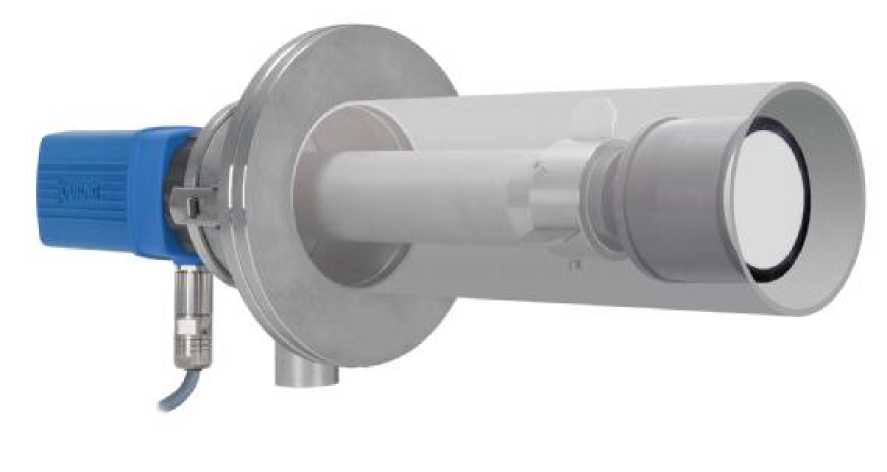

Внешний вид измерителя D-FL 220 показан на рисунке 1 б

Рис 1 б

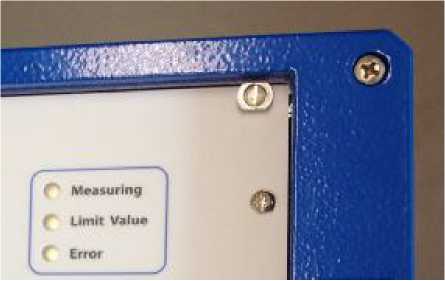

У измерителя типа D-FL 200 в целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2а.

Рис. 2а
В измерителе D-FL 220 защита от несанкционированного доступа к настройкам реализована программным способом. Для защиты элементов конструкции предусмотрены места пломбирования, указанные на рисунке 2б.

Рис. 2б
Характеристика |
D-FL 200 |
D-FL 220 |
Диапазон измерений скорости газового потока в рабочих условиях, м/с |
0,1 - 40 |
0,1 - 40 |
Пределы допускаемой приведенной погрешности измерений скорости потока и объемного расхода газа в рабочих условиях,% |
± 3 |
± 3 |
Диапазон измерений объемного расхода газа в рабочих условиях (в зависимости от диаметра условного прохода трубопровода), м3/ч |
0 - 5000000 |
0 - 5000000 |
Внутренний диаметр газохода, (измерительная база), м |
0,7 - 11 |
0,5 - 15 |
Температура измеряемого газа, °С* |
от 0 до + 300 |
от минус 20 до + 300 |
Давление измеряемого газа, гПа |
от минус 50 до + 20 |
от минус 50 до +20 |
Относительная влажность измеряемого газа, %, не более |
100, допускается конденсация |
100, допускается конденсация |
Температура окружающей среды, °С |
от минус 20 до 60 |
от минус 40 до 70 |
Напряжение питания переменного тока частотой (50 ± 1) Гц для измерителя, В |
230 (±10 %) |
230 (±10 %) |
Потребляемая мощность, кВт, не более |
1 |
1 |
Соотношение «сигнал-шум» (шум-фактор), не менее |
450 |
450 |
Коэффициент излучаемой мощности, не менее |
0,006 |
0,006 |
Габаритные размеры, мм(электронный блок) |
265х241х219 |
- |
Масса, кг, не более |
35 |
35 |
Срок службы, лет, не менее |
10 |
10 |
Средняя наработка на отказ, ч |
58000 |
58000 |
