Номер по Госреестру СИ: 56347-14
56347-14 Анализаторы пыли
(D-RX 250)
Назначение средства измерений:
Анализаторы пыли D-RX 250 предназначены для автоматического непрерывного измерения массовой концентрации взвешенных частиц в промышленных выбросах при технологическом контроле после проведения градуировки на конкретном источнике выбросов в соответствии с ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Технические требования», а также скорости (объемного расхода) и температуры газопылевых потоков.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение, разработанное предприятием -изготовителем специально для решения задач измерения массовой концентрации пыли. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.
Анализаторы пыли D-RX 250 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 32862010.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
D-RX 250 |
D-RX 250 S |
2.2 |
- |
- |
При нормировании метрологических характеристик анализаторов пыли D-RX 250 учтено влияние программного обеспечения «D-RX 250».
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель анализаторов пыли D-RX 250 и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методики измерений приведены в эксплуатационной документации на анализаторы пыли D-RX 250.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли D-RX 250
1. ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».
2. Техническая документация фирмы-изготовителя.
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
Вне сферы государственного регулирования обеспечения единства измерений
Поверка
Поверкаосуществляется по документу МП-242-1571-2013 «Анализаторы пыли D-RX 250. Методика поверки», утверждённому «28» июня 2013 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева». Основные средства поверки:
- рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %;
- рабочие эталоны единицы скорости воздушного потока в соответствии с ГОСТ 8.542-86 «ГСИ . Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока», абсолютная погрешность не более ± (0,002+0,01V) м/с;
- рабочие эталоны 2 разряда в соответствии с ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»; диапазон температур от 273,15 К до 1358,15 K (от 0 0C до 3000 0C), абсолютная погрешность не более 0,01 K в точке 273,15 K (0 °C) и 10 K в точке 2773,15 K (2500 °C).
Изготовитель
фирма «DURAG GmbH», Германия
Адрес: Kollaustr. 105 ■ 22453 Hamburg, тел./факс: +49 40 55 42 18 - 0/ +49 40 58 41 54,
E-Mail: info@durag.de
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,
Адрес: 190005, Санкт-Петербург, Московский пр., 19 тел: +7 (812) 251-76-01, факс: +7 (812) 713-01-14 www.vniim.ru, e-mail: info@vniim.ru
Для измерения массовой концентрации пыли используется трибоэлектрический метод, основанный на том, что заряженные частицы пыли, переносимые потоком газа в газоходе, при столкновении с зондом анализатора увеличивают его электрический заряд. Изменение зарядки зонда создает электрический сигнал, пропорциональный концентрации частиц.
Конструктивно анализаторы пыли D-RX 250 состоят из измерительного модуля с зондом, блока обработки сигналов, блока индикации, датчика дифференциального давления.
В зависимости от диаметра газоходов изготавливаются зонды различной длины (400 мм -стандартный, 150, 700 и 1000 мм).
Конструкция зонда позволяет регистрировать полное и статическое давление газового потока, значения которых измеряются датчиком дифференциального давления, автоматически преобразующего их в значения динамического давления (разность полного и статического давления). В соответствии с формулой Бернулли динамическое давление пропорционально линейной скорости потока. Объемный расход газа определяется расчетным методом с учетом геометрических параметров измерительного сечения газохода.
Также зонд оборудован терморезистором для измерения температуры газа в газоходе, изменение сопротивления которого пропорционально изменению температуры газа в газоходе.
Для исключения электрических наводок от корпуса измерительного модуля зонд присоединяется к нему через изолятор (в зависимости от исполнения - тефлоновый или керамический). Электрические сигналы от измерительного модуля передаются в блок обработки сигналов, с которого поступают в блок индикации. Блок индикации позволяет визуализировать показания анализатора в единицах массовой концентрации пыли (мг/м3), температуры (0 С), скорости газового потока (м/с), объемного расхода (м3/ч), абсолютного давления (гПа).
Блок обработки сигналов D-RX 250T, Измерительный блок D-RX 250S с зондом
блок индикации D-RX 250D

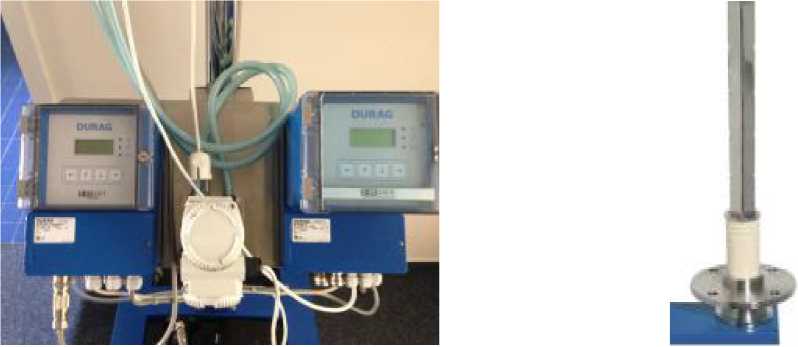

Рисунок 1. Внешний вид анализаторов пыли D-RX 250
Комплектность поставки анализаторов пыли D-RX 250 приведена в таблице 4.
Таблица 4
№ п/п |
Наименование |
Количество |
1 |
Анализатор пыли D-RX 250 |
1 шт. |
2 |
Методика поверки МП-242-1571-2013 |
1 экз. |
3 |
Руководство по эксплуатации |
1 экз. |
Каналы измерений |
Диапазоны измерений |
Пределы допускаемой погрешности |
Массовая концентрация пыли, мг/м3 |
0 - 10 |
± 25 % (приведенная) |
0 - 500 |
± 20 % (приведенная) | |
Скорость газового потока, м/с |
7 - 35 |
± (0,5 + 0,02 V) м/с (абсолютная), где V- скорость, м/с |
Температура, 0 С |
0 - 350 |
± 2 0 С (абсолютная) |
2. Масса, габаритные размеры, электрическое питание и потребляемая мощность анализаторов пыли D-RX 250 приведены в таблице 3.
Таблица 3
Наименование блока |
Габариты (Д х Ш х В), мм |
Масса, кг, не более |
Потребляемая мощность, В •А, не более |
Измерительный блок D-RX 250S (без учета длины зонда) |
340 х180 х 180 |
9,5 (с учетом массы зонда) |
- |
Блок обработки сигналов D-RX 250T |
132 х 189 х 241 |
4,5 |
10 |
Блок индикации D-RX 250D |
189 х 217 х 241 |
5 |
100 |
3.
4.
5.
6.
Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 30) В и
частотой (50 ± 1) Гц. Наработка на отказ, ч, не менее Средний срок службы, лет Условия эксплуатации:
5 000
5
от минус 20 до 50;
от 10 до 80;
от 84 до 106,7
не менее 7.
- диапазон температуры окружающей среды, ° С - диапазон относительной влажности , %
- диапазон атмосферного давления , кПа
- скорость газопылевого потока, м/ с
