Номер по Госреестру СИ: 56348-14
56348-14 Анализаторы пыли
(D-R мод. D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F)
Назначение средства измерений:
Анализаторы пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F предназначены для автоматического непрерывного измерения массовой концентрации взвешенных частиц в промышленных выбросах после проведения градуировки на конкретном источнике выбросов в соответствии с ГОСТ Р ИСО 10155-2006 «Выбросы стационарных источников. Автоматический мониторинг массовой концентрации твердых частиц. Технические требования».
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 3
Внешний вид.
Анализаторы пыли
Рисунок № 4
Внешний вид.
Анализаторы пыли
Рисунок № 5
Программное обеспечение
Приборы функционируют под управлением встроенного специализированного программного обеспечения, которое является неотъемлемой частью приборов. Программное обеспечение осуществляет все расчеты, связанные с обработкой сигналов первичных преобразователей, выполняет задачи самотестирования и осуществляет диалог с внешними устройствами.
Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.
Автономное ПО дублирует функции органов управления и индикации, расположенные на корпусе и предоставляет более удобный интерфейс общения пользователя с прибором, наглядное графического и табличное представления результатов измерений, простой и быстрый ввод данных с помощью клавиатуры, возможность сохранения результатов измерений в отдельных файлах в памяти компьютера.
Идентификационные данные программного обеспечения приведены в таблице 1
Таблица 1.
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Встроенное П |
Ю | |||
Measuring head |
DR290 |
4.37 | ||
Measuring head |
DR800 |
1.77 | ||
Measuring head |
DR820F |
1.15h | ||
Measuring head |
DR30040 |
3.5 | ||
Measuring head |
DR220 |
1.00 |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора и титульный лист Руководства по эксплуатации методом компьютерной графики.
Лист № 6
Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерений описан в руководстве по эксплуатации приборов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли D-R моделей D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F-
1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»;
-
2. РД 52.04.59-85 «Охрана природы. Атмосфера. Требования к точности контроля промышленных выбросов»;
-
3. Техническая документация изготовителя.
Поверка
Поверкаосуществляется по документу МП 242-1568-2013 «Анализаторы пыли D-R моделей D-R 220, DR 290, D-R 300-40, D-R 800 и D-R 820F. Методика поверки », утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» «18» июня 2013 г.
Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.
Изготовитель
фирма «DURAG GmbH», Германия,Адрес: Kollaustr. 105 ■ 22453 Hamburg, тел./факс: +49 40 55 42 18 - 0/ +49 40 58 41 54, E-Mail: info@durag.de
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел: (812) 251-76-01, факс: (812) 713-0114, e-mail: info@vniim.ru, http://www.vniim.ru,
В основу работы анализаторов пыли модели D-R 220 положен оптико-абсорбционный метод, заключающийся в изменении интенсивности прошедшего через анализируемую газовую среду видимого излучения. Источник и приемник излучения находятся в одном блоке прибора, а отражатель в другом. Блоки должны располагаться строго друг напротив друга. Световой поток, создаваемый источником света - полупроводниковым лазером с длиной волны 530 нм, проходит через анализируемую среду и, отражаясь от зеркала отражателя, регистрируется приемником. Изменение интенсивности регистрируемого светового потока обусловлено наличием в среде взвешенных частиц (пыли). Интенсивность регистрируемого излучения пропорциональна массовой концентрации пыли.
Полученные значения интенсивности могут быть представлены в единицах оптической плотности, коэффициента направленного пропускания или в единицах массовой концентрации пыли (мг/м3).
Конструктивно прибор состоит из трех блоков: блока измерений, отражателя, блока обдува (рис. 1).

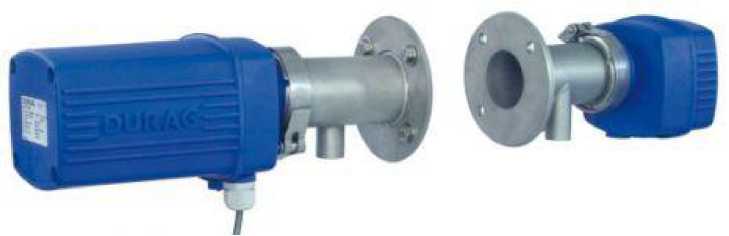

Рис.1. Внешний вид анализатора пыли D-R 220. Блок измерений (слева), отражатель (справа).
Блок измерений предназначен для создания и регистрации светового потока, обработки сигналов первичных преобразователей, передачи измерительного сигнала на внешние устройства для его последующей обработки.
Отражатель предназначен для перенаправления светового потока, приходящего от блока измерений, обратно к блоку измерений, в результате чего световой поток проходит анализируемую среду дважды: в прямом и в обратном направлении, что является особенностью реализации метода измерения.
Блок обдува предназначен для подачи чистого воздуха с целью предотвращения осаждения пыли на оптических элементах прибора, находящихся в контакте с анализируемой средой.
Лист № 2 Всего листов 6 Принцип действия анализаторов пыли D-R 290 аналогичен модели D-R 220. Отличие заключается в используемом источнике излучения. В качестве источника излучения в анализаторах пыли D-R 290 применяется широкополосный полупроводниковый светодиод с диапазоном длин волн от 450 до 680 нм.
Полученные значения интенсивности могут быть представлены в единицах оптической плотности, коэффициента направленного пропускания или в единицах массовой концентрации пыли (мг/м3).
Конструктивно прибор состоит из четырех блоков: блока измерений, отражателя, блока обдува и блока управления (рис. 2).

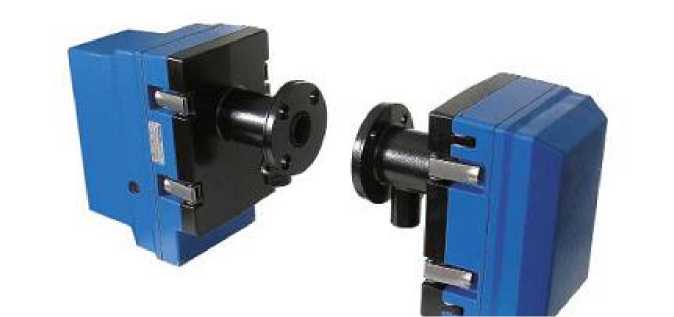

Рис.2. Внешний вид анализатора пыли D-R 290. Блок измерений (слева), отражатель (справа).
Блок управления анализатора пыли D-R 290 предназначен для электропитания блока измерений, управления работой прибора, индикации результатов измерений и осуществления операций ввода/вывода. Назначение блока измерений, отражателя и блока обдува аналогично модели D-R 220.
Принцип действия анализаторов пыли D-R 300-40 - оптический и основан на регистрации рассеянного на частицах пыли видимого излучения. В качестве источника излучения в анализаторах пыли D-R 300-40 применяется галогеновая лампа. Свет, рассеянный на частицах пыли, регистрируется фотоприемником, расположенным под углом к источнику. В результате получают интегральную интенсивность рассеянного света, значение которой пропорционально массовой концентрации пыли.
Результаты измерений представлены в единицах массовой концентрации пыли (мг/м3).
Анализаторы пыли D-R 300-40 состоят из трех блоков: блока измерений, блока обдува и блока управления (рис. 3).

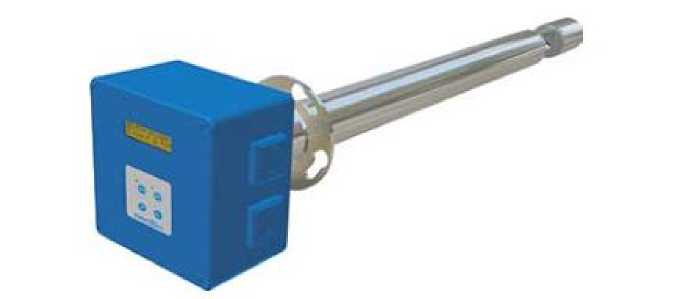

Рис.3. Внешний вид анализатора пыли D-R 300-40. Блок измерений.
Лист № 3 Всего листов 6 Назначение блока измерений, блока обдува и блока управления аналогично моделям D-R 220 и D-R 290.
Принцип действия анализаторов пыли D-R 800 аналогичен модели D-R 300-40. Отличие заключается в используемом источнике излучения и отличном угле регистрации рассеянного излучения. В качестве источника излучения в анализаторах пыли D-R 800 применяется лазерный диод с длинной волны 650 нм.
Результаты измерений представлены в единицах массовой концентрации пыли (мг/м3). Анализаторы пыли D-R 800 состоят из двух блоков: блока измерений и блока обдува (рис. 4). Длина зонда блока измерений может составлять 400 или 800 мм в зависимости от диаметра газохода.
Рис.4. Внешний вид анализатора пыли D-R 800. Блок измерений.
Блок измерений модели D-R 800 предназначен как для создания и регистрации светового потока, так и для управления работой прибора, индикации результатов измерений и осуществления операции ввода/вывода.

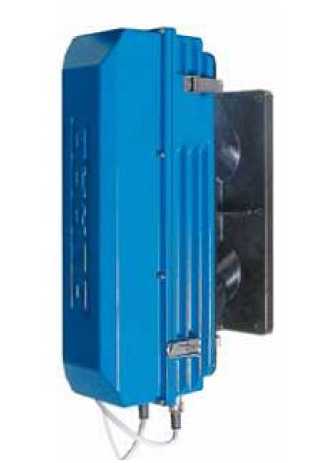

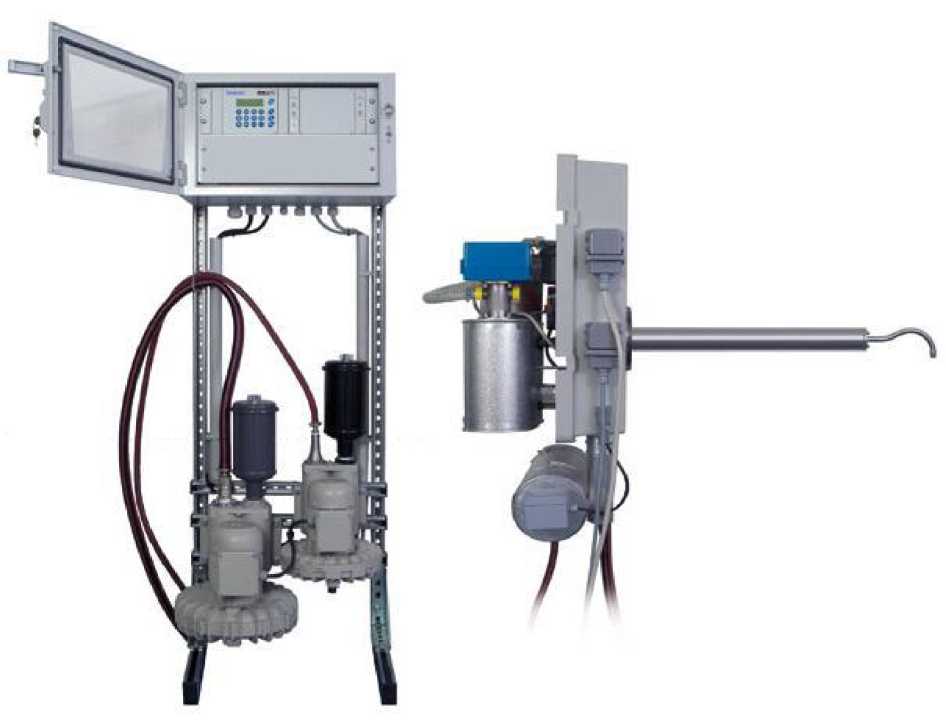

Рис.5. Внешний вид анализатора пыли D-R 820F. Блок управления и блок обдува (слева),
блок измерений (справа).
Лист № 4 Всего листов 6 Принцип действия анализаторов пыли D-R 820F аналогичен модели D-R 800. Отличительной особенностью модели D-R 820F является наличие системы предварительного отбора пробы из газопылевого потока и системы подготовки пробы для проведения измерений. Присутствие таких систем позволяет проводить измерения массовой концентрации взвешенных частиц во влажных газопылевых потоках.
Результаты измерений представлены в единицах массовой концентрации пыли (мг/м3). Конструктивно прибор состоит из трех блоков: блока измерений, блока обдува и блока управления (рис. 5).
Назначение блока измерений, блока обдува и блока управления аналогично моделям D-R 220 и D-R 290.
Основные метрологические характеристики анализаторов пыли приведены в таблице 2.
Лист № 5
Всего листов 6
Таблица 2
Характеристика |
Модель | ||||
D-R 220 |
D-R 290 |
D-R 300-40 |
D-R 800 |
D-R 820F | |
Диапазон измерений массовой концентрации пыли, мг/м3 |
50 - 2000* |
20 - 2000* |
0,5 - 200* |
1 - 200* | |
Пределы допускаемой относительной погрешности, % |
±25 |
±25 |
±20 |
±20 |
±25 |
Условия эксплуатации, диапазон температуры окружающей среды, °С |
от минус 20 до + 50 | ||||
Электрическое питание от сети переменного тока |
115 / 230 В, 50 / 60 Гц | ||||
Габаритные размеры блока измерений ДхШхВ, мм |
331x150x 160 |
370 x 190 x 400 |
570 x 310 x 200 |
60 x 160 x 600 или 60 x 160 x 1000 мм |
1050 x 600 x 1500 |
Габаритные размеры блока управления ДхШхВ, мм |
нет |
260 x 190 x 220 |
160 x 180 x 140 |
нет |
400 x 600 x 410 |
Габаритные размеры блока обдува |
210x300x 380 |
480x450x 320 |
480x450x 320 |
380 x 300 x 210 |
600 x 800 x 400 |
Масса блока измерений, кг |
2,7 |
10 |
18 |
7 |
45 |
Масса отражателя, кг |
1,6 |
7 |
нет |
нет |
нет |
Масса блока обдува, кг |
13 |
12 |
12 |
13 |
40 |
Диаметр газохода |
0,7 - 10 м / 10- 15 м* |
1 - 2,3 м / 1 - 8 м* / 1 -12 м* / 1 - 18 м* |
от 0,3 до 4,0 м |
от 0,3 до 8,0 м |
от 0,4 до 4,0 м |
Диапазон температур газопылевого потока |
от минус 20°C до 250°C / 400°C** / 600°C** |
от минус 25°C до 250°C / 400°C** / 600°C** |
от минус 25°C до 320°C |
от минус 25°C до 220°C | |
Относительное давление газопылевого потока |
от минус 50 до +10 гПа |
от минус 50 до +20 гПа |
от минус 50 до +10 гПа |
от минус 30 до +2 гПа | |
Относительная влажность газопылевого потока |
не более 95%, без конденсации |
100 %, макс. 30 г/м3 H2O | |||
Средняя наработка на отказ, ч |
4000 | ||||
Средний срок службы прибора, лет |
10 |
* метрологические характеристики установлены для тестового аэрозоля ** опционально
