Номер по Госреестру СИ: 66707-17
66707-17 Измерители скорости потока с электронным блоком
(D-FL 100 (измерители) D-FL 100-20 (блок))
Назначение средства измерений:
Измерители скорости потока D-FL 100 с электронным блоком D-FL 100-20 (далее -измерители) предназначены для измерений скорости потока и определения объема и объемного расхода (массы и массового расхода) газов (в т. ч. расхода, приведенного к стандартным условиям) в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а так же в газоходах технологического назначения.
Внешний вид.
Измерители скорости потока с электронным блоком
Рисунок № 1
Внешний вид.
Измерители скорости потока с электронным блоком
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.02.2022
Номер записи - 158189
ID в реестре СИ - 380589
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Нет данных, нет, D-FL 100-20, D-FL 100 DS-2X200SI65C/D-FL 100-20 M, D-FL 100 DS-2X200SI65C / D-FL 100-20, D-FL 100 DS-2X200SE65C/D-FL 100-20 M, D-FL 100 (измерители) D-FL 100-20 (блок), D-FL 100,
Производитель
Изготовитель - Фирма "DURAG GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 50
Выдано извещений - 0
Кол-во периодических поверок - 37
Кол-во средств измерений - 27
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№2590 от 2023.12.01 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)
№15 от 2023.01.11 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (12)
№382 от 2017.02.27 Об утверждении типов СИ (52 позиций)
№171 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Измерители скорости потока с электронным блоком (D-FL 100 (измерители) D-FL 100-20 (блок))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
66707-17 Измерители скорости потока с электронным блоком (D-FL 100 (измерители) D-FL 100-20 (блок)) Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
84221-21 Счетчики-расходомеры (КТМ Дельтапаскаль) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
Все средства измерений ООО "НПП КуйбышевТелеком-Метрология"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18069-12 09.07.2017 |
Измерители скорости потока, D-FL 100 Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53691-13 15.05.2023 |
Измерители скорости потока, D-FL 200, D-FL 220 Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
56347-14 05.02.2019 |
Анализаторы пыли, D-RX 250 Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56348-14 05.02.2019 |
Анализаторы пыли, D-R мод. D-R 220, D-R 290, D-R 300-40, D-R 800 и D-R 820F Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
66707-17 27.02.2022 |
Измерители скорости потока с электронным блоком, D-FL 100 (измерители) D-FL 100-20 (блок) Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
68055-17 20.07.2022 |
Анализаторы пыли, D-R 320 Фирма "DURAG GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Счетчики-расходомеры (КТМ Дельтапаскаль)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФАУ "ЦАГИ" (РОСС СОБ 3.00082.2013) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 17 | 2 | 13 | 0 | 15 | 2 | 13 | ||
| ООО "ИМЦ" (RA.RU.311684) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 9 | 0 | 5 | 0 | 0 | 0 | 0 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГЕТИЧЕСКАЯ МЕТРОЛОГИЧЕСКАЯ КОМПАНИЯ" (РОСС RU.0001.310101) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Счетчики-расходомеры (КТМ Дельтапаскаль)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пермский ЦСМ Пермский край |
8269 | 6869 |
|
ФБУ ЦСМ Татарстан Республика Татарстан |
5469 | 6869 |
Программное обеспечение
Измерители имеют встроенное программное обеспечение, предназначенное для сбора, сохранения, удаления данных из памяти измерителей и расчета объемного и массового расхода, расхода и объема газа.
Встроенное ПО обеспечивает следующие основные функции:
- обработку измерительной информации от датчиков измерительных;
- формирование сигнала 4-20 мА расхода в соответствии со шкалой прибора;
- формирование аналоговых сигналов температуры, давления;
- диагностику аппаратной части;
- проведение калибровки;
- определение расчетным методом объема газового потока (м3/ч).
Для конфигурирования параметров используется внешнее ПО D-ESI 100, которое устанавливается на ПК и по интерфейсу USB подключается к вычислительному блоку. Внешнее ПО D-ESI 100 не предоставляет возможности перезаписать встроенное ПО. Оно используется только для внесения данных, необходимых для настройки прибора для измерения скорости потока на определенном трубопроводе (диаметр трубопровода и др. параметры).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
Значение |
|
Идентификационное Наименование ПО |
D-ESI 100 |
Внутреннее ПО D-FL 100/100-20 |
|
Номер версии (идентификационный номер) ПО |
1.0.331 и выше |
01.01R0000 и выше |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Средний».
Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителя.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации измерителей методом печати и на лицевую панель электронного блока D-FL 100-20 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации и ГОСТ 8.586.5-2005 «ГСИ. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям скорости потока D-FL 100 с электронным блоком D-FL 100-20
ГОСТ Р 8.886-2015 «Государственная поверочная схема для средств измерений скорости воздушного потока»
Техническая документация фирмы - изготовителя
Поверка
Поверкаосуществляется по документу МП 2550-0279-2016 «Измеритель скорости потока D-FL 100 с электронным блоком D-FL 100-20. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 10.10.2016 г.
Основные средства поверки: рулетка измерительная металлическая 2-го класса точности по ГОСТ 7502-98; штангенциркуль 1-го класса точности по ГОСТ 166-89;
стенд СКС-6, регистр. №17567-09.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «DURAG GmbH», Германия
Адрес: Kollaustr. 105, D-22453 Hamburg, Germany
Тел.: +49 40 554 218-0 / Факс +49 40 584 154
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: +7 (812) 251-76-01 / Факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
В основу работы измерителей скорости потока D-FL 100 положено уравнение Бернулли для неразрывных газовых потоков. Разность давлений, возникающая в приемнике полного и статического давлений (зонде), который вводится в трубопровод, пропорциональна квадрату скорости газового потока. Обработка и индикация на дисплее измерительной информации осуществляется с помощью микропроцессорного устройства сбора и обработки информации D-FL 100-20, которое рассчитывает объемный расход (м3/ч), массовый расход (кг/ч), объем (м3) и массу (кг) газа на основании измерительной информации, поступающей и от преобразователей дифференциального давления, абсолютного давления и температуры и плотности газа в стандартных условиях (вводится вручную).
Измерители выпускаются моделей D-FL 100-I, D-FL 100-II и D-FL 100-III, которые отличаются конструкцией крепления преобразователей дифференциального давления, температуры и абсолютного давления к зонду. Кроме того, модели отличаются длиной зонда (см. табл. 3). В качестве преобразователей дифференциального давления, температуры и абсолютного давления используются различные измерительные преобразователи с токовым выходом 4-20 мА, сертифицированные в РФ, имеющие пределы допускаемой погрешности в соответствии с настоящим описанием типа, которые подключаются к устройству D-FL 100-20, с характеристиками не хуже приведенных ниже.
Зонд конструктивно выполнен в виде трубки специальной формы, состоящей из двух отделенных друг от друга камер с отверстиями для отбора давления (впереди - полного, сзади -статического), между которыми при наличии газового потока возникает разность давлений.
Прямые участки от места установки D-FL 100 до местного сопротивления должны иметь длину в соответствии с ГОСТ 17.2.4.06-90 «Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения».
Общий вид измерителя показан на рисунке 1

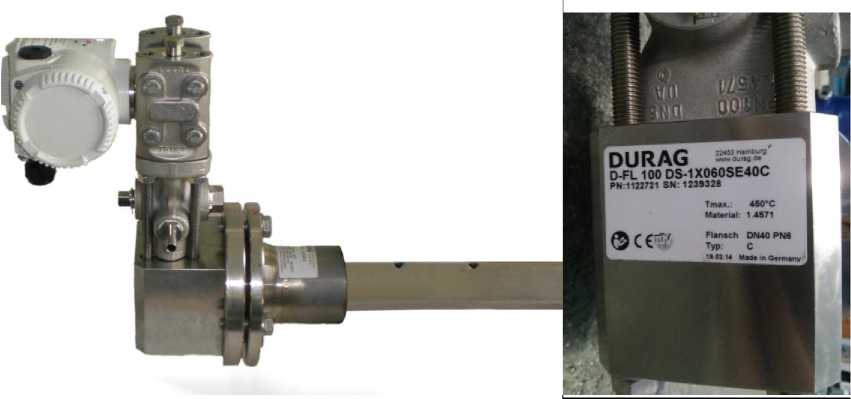

Рисунок 1 - Общий вид измерителя
В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2.

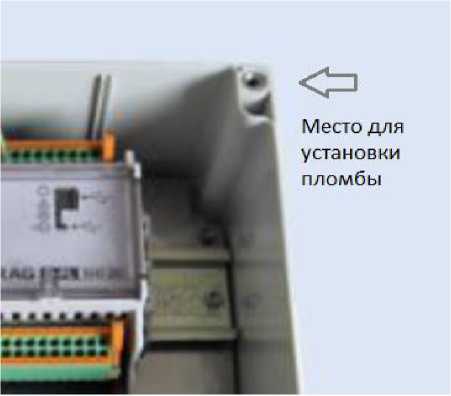

Рисунок 2- Места пломбирования
