Номер по Госреестру СИ: 18069-12
18069-12 Измерители скорости потока
(D-FL 100)
Назначение средства измерений:
Измерители скорости потока D-FL 100 (далее - измерители) предназначены для измерений скорости потока и определения объема и объемного расхода (массы и массового расхода) газов (в т. ч. расхода, приведенного к стандартным условиям) в газоходах систем вентиляции, подачи воздуха, эвакуации дымовых газов, а так же в газоходах технологического назначения.
Внешний вид.
Измерители скорости потока
Рисунок № 1
Внешний вид.
Измерители скорости потока
Рисунок № 2
Программное обеспечение
Измерители имеют встроенное программное обеспечение, предназначенное для сбора, сохранения, удаления данных из памяти измерителей и расчета объемного и массового расхода, расхода и объема газа в соответствии с МИ 2667-04 ГСИ «Расход и количество жидкостей и газов».
Идентификационные данные программного обеспечения приведены в таблице 2.
всех битов кода и затем последние 16 значащих бит суммы (4 шестнадцатеричных числа) принимаются в качестве контрольной суммы.
Нормирование метрологических характеристик измерителя проведено с учетом того, что программное обеспечение является неотъемлемой частью измерителя.
Уровень защиты программного обеспечения по МИ 3286-2010 - А.
Таблица 2
Наименование про граммного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
D-FL 100-10 |
FL |
2.0a |
0x78D0 |
Простое суммирование* |
*Расчет контрольной суммы осуществляется простым последовательным сложением
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист Руководства по эксплуатации измерителей скорости потока D-FL 100 методом печати и на лицевую панель устройства D-FL 100-10 методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в МИ 2667-11 ГСИ «Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок. Основные положения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям скорости потока D-FL 100
ГОСТ 8.542-86. «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений скорости воздушного потока».
Техническая документация фирмы - изготовителя.
Поверка
Поверкаосуществляется по документу МП 2550-0183-2011 «Измерители скорости потока D-FL 100. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 30. 01. 2012 г.
Основные средства поверки: рулетки измерительные металлические 2-го класса точности; штангенциркуль 1-го класса точности;
стенд СКС-6
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», регистрационный номер № 30001-10Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-0114, e-mail: info@vniim.ru
В основу работы измерителей скорости потока D-FL 100 положено уравнение Бернулли для неразрывных газовых потоков. Разность давлений, возникающая в приемнике полного и статического давлений (зонде), который вводится в трубопровод, пропорциональна квадрату скорости газового потока. Обработка измерительной информации осуществляется с помощью микропроцессорного устройства сбора и обработки информации D-FL 100-10, которое рассчитывает объемный и массовый расход, объем и массу газа на основании измерительной информации, поступающей и от преобразователей дифференциального давления, абсолютного давления и температуры и плотности газа в стандартных условиях (вводится вручную), в соответствии с МИ 2667-04 ГСИ «Расход и количество жидкостей и газов. Методика выполнения измерений с помощью осредняющих трубок. Основные положения».
Измерители выпускаются моделей D-FL 100-I, D-FL 100-II и D-FL 100-Ш. Модель D-FL 100-III имеет длину зонда более 4000 мм, отличается от модели D-FL 100-I тем, что в состав последней входят преобразователь диф. давления и преобразователи для измерений температуры и абсолютного давления в месте установки зонда. В качестве преобразователей дифференциального давления, температуры и абсолютного давления используются различные измерительные преобразователи с токовым выходом 4-20 мА, сертифицированные в РФ, имеющие пределы допускаемой погрешности в соответствии с настоящим описанием типа, которые подключаются к устройству D-FL 100-10, с характеристиками не хуже приведенных ниже.
Зонд конструктивно выполнен в виде трубки специальной формы, состоящей из двух отделенных друг от друга камер с отверстиями для отбора давления (впереди - полного, сзади - статического), между которыми при наличии газового потока возникает разность давлений.
Прямые участки от места установки D-FL 100 до местного сопротивления должны иметь длину в соответствии с МИ 2667-04.

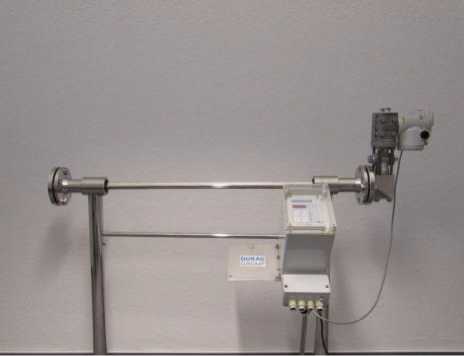

Внешний вид измерителя показан на рисунке 1
рис.1

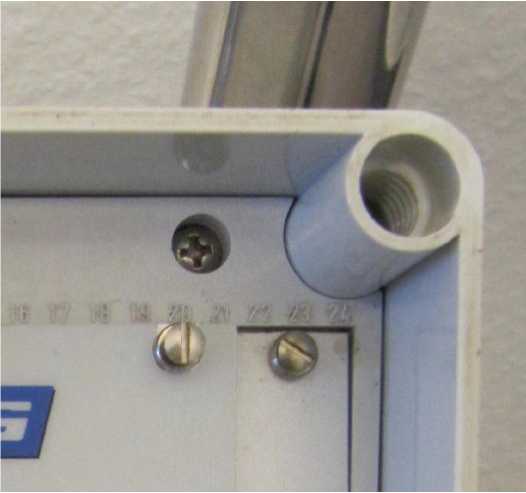

В целях предотвращения доступа к узлам регулировки и настройки, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рисунке 2.
рис. 2
Измеритель скорости потока D-FL 100, модель:
|
1 шт. |
Устройство сбора и обработки информации D-FL 100-10 |
1 шт. |
Руководство по эксплуатации |
1 шт. |
Методика поверки МП 2550-0183-2011 |
1 шт. |
Диапазон измерений скорости газового потока в рабочих условиях, м/с 3 - 40
Диапазон измерений объемного расхода (в зависимости от диаметра условного прохода трубопровода), м3/ч 1,4-103 - 4,5-106
Пределы допускаемой относительной погрешности
( 4012 i v 0 где 6S -относительная погрешность измерений площади сечения трубопровода, %
V- скорость газового потока, м/с
измерений объемного расхода (объема), %
Пределы допускаемой относительной погрешности измерений массового расхода (массы), %
+( S У + (r
6М = ±.
( 4012
К V 0где 6r -относительная погрешность измерений плотности газа, %
Пределы допускаемой абсолютной погрешности при измерении скорости газового потока в рабочих условиях, м/с
± 0,4
Пределы допускаемой относительной погрешности преобразования
значений объема и расхода в рабочих условиях к стандартным, % ± 0,5
Диапазон измерений преобразователя диф. давления (СИ, применяемых совместно с измерителем), Па 0-20000
Пределы допускаемой приведенной погрешности при измерении диф. давления преобразователем давления, (СИ, применяемых совместно с измерителем) , % ± 0,25
Диапазон измерений температуры газового потока термометром
сопротивления, (СИ, применяемых совместно с измерителем), °С 0 - 400
Диапазон измерений абсолютного давления газового потока преобразователем абсолютного давления, (СИ, применяемых совместно с измерителем), кПа 90 - 130
Г абаритные размеры различных моделей зонда представлены в таблице 1. Таблица 1.
Модель зонда |
Длина зонда, мм |
Размеры поперечного сечения зонда, мм |
Sonde I |
400-2000 |
22х23,9 |
Sonde II |
2000-4000 |
50х53,4 |
Sonde III |
> 4000 (в зависимости от размеров газохода в месте установки) |
90х100 |
135; 250
5,0
10
230 ± 10
Масса устройства сбора и обработки информации D-FL 100-10, кг, не более Потребляемая мощность, В-А , не более
Напряжение питания переменного тока частотой (50 ±1) Гц, В
Условия эксплуатации: температура окружающей среды °С
от минус 20 до 50
8
35200
Срок службы, лет, не менее
Средняя наработка на отказ, ч
