Номер по Госреестру СИ: 53493-13
53493-13 Термопреобразователи сопротивления платиновые
(S14405PD)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые модели S14405PD (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры твердых тел.
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) типографским способом или методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на термопреобразователи.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователи сопротивления платиновым модели S14405PDГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «Minco Products, Inc.», США.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
Лист № 3
Всего листов 3
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи
сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
-
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
-
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.2 с диапазоном воспроизводимых температур от минус 60 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;
-
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
Изготовитель
фирма «MINCO Products, Inc.», СШААдрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA
Тел./факс: +1-763-571-3121 / 763-571-0927
E-mail: Sales@minco.com
адрес в Интернет: www.Minco.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП «ВНИИМС», г. Москва
Принцип действия ТС основан на зависимости сопротивления двух платиновых термочувствительных элементов сопротивления (ЧЭ) от температуры.
Термопреобразователи состоят из двух ЧЭ, внутренних соединительных проводов, помещенных в защитный цилиндрический чехол, соединенный с кабелем в тефлоновой оболочке и в металлической оплетке с выводными проводами для подключения к измерительному прибору. Защитный чехол ТС изготавливается из медного сплава.
Термопреобразователи имеют трехпроводную схему соединения внутренних проводов с ЧЭ.

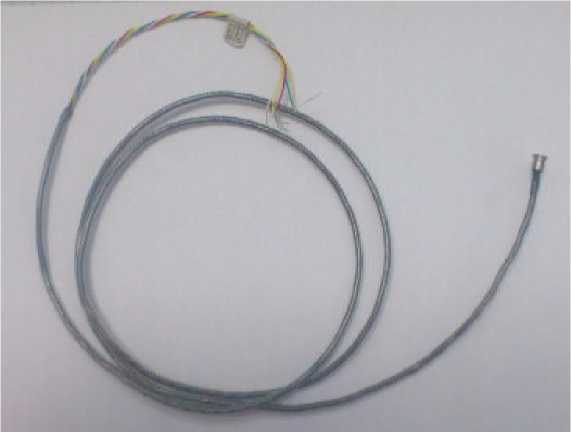

Фото общего вида ТС представлено на рисунке 1.
Рис.1 Термопреобразователи сопротивления платиновые модели S14405PD.
Термопреобразователь сопротивления - 1 шт.; Паспорт (на русском языке) - 1 экз.
Рабочий диапазон измеряемых температур, °С от минус 50 до плюс 260
Условное обозначение номинальной статической характеристики преобразования (НСХ) по МЭК 60751/ГОСТ 6651-2009: Pt100
Температурный коэффициент ТС a , °С-1: 0,00385
Номинальное значение сопротивления ТС при 0 °С (R0), Ом: 100
Класс допуска ТС по МЭК 60751/ГОСТ 6651-2009: A, В
Пределы допускаемого отклонения сопротивления ТС от НСХ в температурном эквиваленте в зависимости от класса допуска и диапазона измеряемых температур (допуск) по МЭК 60751/ГОСТ 6651-2009, оС:
класс А: ±(0,15+0,002|t|);
Лист № 2 Всего листов 3 класс В: ±(0,30+0,005|t|)
Электрическое сопротивление изоляции ТС (при 100 В), не менее, Мом 10
(при температуре окружающей среды 25±10 °С)
Габаритные размеры монтажной части ТС, мм:
- длина : 6,4
- диаметр: 4,8
Длина удлинительных проводов ТС, мм 1000 и более (по спецзаказу) Рабочие условия эксплуатации ТС:
- температура окружающей среды, °С: от минус 50 до плюс 200;
- относительная влажность воздуха , % до 95 Средний срок службы, лет, не менее: 8
