Номер по Госреестру СИ: 48046-11
48046-11 Термопреобразователи сопротивления
(S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD)
Назначение средства измерений:
Термопреобразователи сопротивления моделей S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD (далее по тексту - термопреобразователи или ТС) предназначены для измерений и контроля температуры различных сред (модели S53PA, S53NA, S57PA, S853PD, S857PD) и температуры статорных обмоток электродвигателей (модели S13PA, S15NA, S18CA, S11016PD).
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

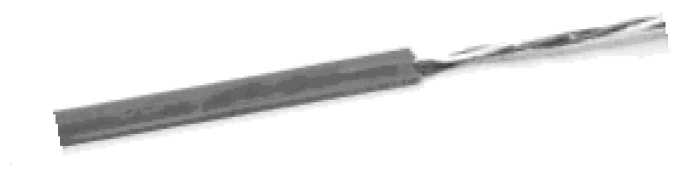

Внешний вид.
Термопреобразователи сопротивления
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователи сопротивления моделей S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Международный стандарт МЭК 60751 (1995, 07). Промышленные чувствительные элементы термометров сопротивления из платины.
Техническая документация фирмы «Minco Products, Inc.», США.
Изготовитель
фирма «Minco Products, Inc.», США
Адрес: 7300 Commerce Lane, Minneapolis, MN 55432
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) «РОСИСПЫТАНИЯ», г. МоскваПринцип действия ТС основан на зависимости сопротивления одного или двух (только для модели S857PD) платинового (S13PA, S53PA, S57PA, S853PD, S857PD, S11016PD), медного (S18CA) или никелевого (S15NA, S53NA) термочувствительного элемента сопротивления (ЧЭ) от температуры.
ТС моделей S53PA, S53NA, S57PA, S853PD, S857PD состоят из одного или двух ЧЭ и внутренних соединительных проводов, помещенных в защитный цилиндрический чехол, соединенный с кабелем в тефлоновой оболочке с выводными проводами для подключения к измерительному прибору. Защитный чехол ТС изготавливается из нержавеющей стали, кроме концевой части (в месте нахождения ЧЭ), которая выполнена из меди.
ТС моделей S13PA, S15NA, S18CA, S11016PD конструктивно выполнены в виде одного ЧЭ в многослойной защитной оболочке из высокотемпературного эпоксидного стекла в виде плоской пластины с удлинительными проводами в тефлоновой изоляции (PTFE). ЧЭ представляет собой бифилярную намотку платиновой, медной или никелевой проволоки на слюдяном каркасе.
ТС имеют 2-х, 3-х или 4-х проводную схему соединения внутренних проводов с ЧЭ.
Рис.1 Фото общего вида ТС моделей S53PA, S53NA, S57PA, S853PD, S857PD
Рис.2 Фото общего вида ТС моделей S13PA, S15NA, S18CA, S11016PD
Термопреобразователь сопротивления - 1 шт.;
Паспорт (на русском языке) - 1 экз.
Рабочий диапазон измеряемых температур, тип (НСХ) и величина температурного коэффициента используемого в ТС ЧЭ, а также номинальное значение сопротивления при 0 °С (R0) и допуски по сопротивлению при температуре 0 °С в приведены в таблице 1:
Таблица 1
Обозначение модели ТС |
Диапазон измеряемых температур, °С |
Тип ЧЭ, температурный коэффициент (a, °C1) |
Номинальное значение сопротивления при 0 °С (R0), Ом |
Допуск по сопротивлению при 0 °С, % |
S13PA |
от 0 до плюс 180 |
Pt100 (0,00392) |
100 |
±0,5 |
S15NA |
от 0 до плюс 180 |
Ni120 (0,00672) |
120 |
±0,5 |
S18CA |
от 0 до плюс 180 |
Cu10 (0,00427) |
9,035 (10 Ом при плюс 25 °С) |
±0,2 (при плюс 25 °С) |
S53PA |
от минус 50 до плюс 260 |
Pt100 (0,00392) |
100 |
±0,5 |
S53NA |
от минус 50 до плюс 260 |
Ni120 (0,00672) |
120 |
±0,5 |
S57PA |
от минус 50 до плюс 260 |
Pt100 (0,00392) |
100 |
±0,5 |
S853PD |
от минус 50 до плюс 260 |
Pt100 (0,00385°) |
100 |
±0,12 |
S857PD |
от минус 50 до плюс 260 |
Pt100 (0,00385°) |
100 |
±0,12 |
S11016PD |
от 0 до плюс 180 |
Pt100 (0,00385°) |
100 |
±0,12 |
Примечания к таблице:
(*) - по МЭК 60751/ГОСТ 6651-2009
Зависимость сопротивления ЧЭ датчика от температуры определяется по следующим формулам:
-
- для Pt100 (a =0,00385 °С-1): в соответствии со стандартами МЭК 60751/ ГОСТ 6651-2009;
-
- для Pt100 (a =0,00392 °С-1): в соответствии со стандартами МЭК 60751/ ГОСТ 6651-2009, но при этом необходимо использовать следующие коэффициенты:
A=3.984840'3, B=-5.87040'7, С=-4.000040’12;
-
- для Cu10 (a =0,00427 °С-1): Rt=9,035-(1+A2t) (в диапазоне от 0 до плюс 150 °С), Rt=9,035^R3(1+A3(t-150)+B3(t-150)2) (в диапазоне св. плюс 150 до плюс 180 °С), где: A2=4.274340’3, A3=2.6263840’3, B3=2.4373240’8, R3=1.641145;
-
- для Ni120 ( a =0,00672 °С-1): Rt=120^(1+At+Bt2+Q3), где: А, В и С в зависимости от измеряемой температуры приведены в таблице 2:
Таблица 2
t°(C) |
A |
B |
C |
D |
-50 до -30 |
9,995545058x10^ |
5,854808892 х10-3 |
5,782609262 х10-6 |
2,584891485 х10’8 |
от -30 до 0 |
1,0 |
5,899358312 х10-3 |
7,267589932 х10-6 |
4,234870007 х10’8 |
от 0 до 30 |
1,0 |
5,899358312 х10-3 |
7,267589932 х10-6 |
1,154640832 х10-8 |
от 30 до 60 |
1,000118847 |
5,887473643 х10-3 |
7,663745572 х10-6 |
7,144678985 х10’9 |
от 60 до 90 |
1,002329124 |
5,776959768 х10-3 |
9,505643490 х10-6 |
-3,088087226 х10’9 |
от 90 до 120 |
9,940315172x10^ |
6,053466667 х10-3 |
6,432455728 х10-6 |
8,294089672 х10’9 |
от 120 до 150 |
1,007022904 |
5,728761999 х10-3 |
9,138994624 х10-6 |
7,759260700 х10’8 |
от 150 до 180 |
8,918592090x10^ |
8,032035898 х10-3 |
-6,216164699 х10-6 |
3,489850234 х10’8 |
от 180 до 210 |
9,060247382x10^ |
7,795943744 х10-3 |
-4,904541625 х10-6 |
3,246957072 х10’8 |
от 210 до 240 |
1,103473241 |
4,975250849 х10-3 |
8.527329303 х10-6 |
1,114941068 х10-8 |
от 240 до 260 |
1,437355995 |
8,017164189 х10-4 |
2,591705610 х10-5 |
-1,300325764 х10-8 |
Пределы допускаемого отклонения сопротивления ТС от НСХ (допуск) в температурном эквиваленте (в зависимости от типа ЧЭ), оС:
для Pt100 (a =0,00385 °С-1): ......................................................±(0,3+0,005|t|)
- для Pt100 ( a =0,00392 °С-1): ...........................................приведены в таблице 3
Таблица 3
Температура, °С |
Допуск, °С |
минус 50 |
±1,5 |
0 |
±1,3 |
плюс 20 |
±1,6 |
плюс 100 |
±2,9 |
плюс 200 |
±4,4 |
плюс 260 |
±5,5 |
- для Cu10 ( a =0,00427 °С-1): ...........................................приведены в таблице 4
Таблица 4
Температура, °С |
Допуск, °С |
0 |
±0,7 |
плюс 20 |
±0,5 |
плюс 100 |
±1,5 |
плюс 150 |
±2,2 |
плюс 200 |
±2,8 |
- для Ni120 ( a =0,00672 °С-1): ...........................................приведены в таблице 5
Таблица 5
Температура, °С |
Допуск, °С |
минус 50 |
±2,0 |
0 |
±0,8 |
плюс 20 |
±1,2 |
плюс 100 |
±2,2 |
плюс 150 |
±3,0 |
плюс 200 |
±3,7 |
плюс 260 |
±4,0 |
Габаритные размеры монтажной части ТС моделей S13PA, S15NA, S18CA, S11016PD,
мм:
Примечание: по специальному заказу допускается изготовление ТС с другими размерами монтажной части.
Габаритные размеры монтажной части ТС моделей S53PA, S53NA, S57PA, S853PD, S857PD, мм:
-
- длина: .......................................................................от 70 до 1250
-
- диаметр:.......................................................6,4 (и другие по заказу)
Длина удлинительных проводов ТС, мм: ..............................от 900 и более (по заказу)
Масса ТС, г, не более:
-
- S13PA, S15NA, S18CA, S11016PD.................................................100
-
- S53PA, S53NA, S57PA, S853PD, S857PD........................................250
Рабочие условия эксплуатации ТС:
- температура окружающей среды, °С:
от минус 50 до плюс 180 от минус 50 до плюс 260
-
- S13PA, S15NA, S18CA, S11016PD......................
-
- S53PA, S53NA, S57PA, S853PD, S857PD.............
- относительная влажность воздуха, %: ...................................................до 98
Средний срок службы, лет, не менее: ............................................................5
