Номер по Госреестру СИ: 65633-16
65633-16 Термопреобразователи сопротивления
(S мод. S211596, S211597)
Назначение средства измерений:
Термопреобразователи сопротивления серии S модификаций S211596, S211597 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры и контроля состояния подшипников.
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления серии S модификаций S211596, S211597ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
Техническая документация фирмы Minco Products, Inc., США.
Изготовитель
Фирма «Minco Products, Inc.», США
Адрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA
Тел.: +17635713121, факс: +17635710927
www.minco.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового, медного или никелевого термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса типа «С» (в месте контакта с поверхностью подшипника), с присоединенным кабелем с проводами в оплетке из нержавеющей стали.
Корпус ТС изготавливается из медного сплава с никелевым покрытием. Внутри корпуса ТС размещены 1 или 2 ЧЭ. Провода и кабель термопреобразователей могут дополнительно покрываться специальной смолой типа ФЭП (фторированный этилен-пропилен).
Модификации ТС отличаются друг от друга по конструктивному исполнению корпуса и по используемому типу ЧЭ. Модификации термопреобразователей имеют исполнения, различающиеся: типом ЧЭ (CA (только для модификации S211596), NA, PA, PE, PD, PF, PM), количеством ЧЭ, а также схемой соединения внутренних проводов с ЧЭ.
ТС могут иметь двух-, трех- или четырехпроводную схему соединения внутренних проводов с ЧЭ.
Монтаж ТС осуществляется в опорный башмак подшипников, под слой баббита или непосредственно в баббит подшипников.
ТС относятся к электрическому оборудованию, предназначенному для применения во взрывоопасных зонах класса 0, 1 и/или 2 категорий IIA, IIB и IIC и температурных классах Т2, T3, T4, T5 и Т6 в соответствии с присвоенной маркировкой взрывозащиты вида 2Ex nA IIC «T3.. ,T6» Gc X или 0Ex ia IIC «T2.. ,T6» Ga X.

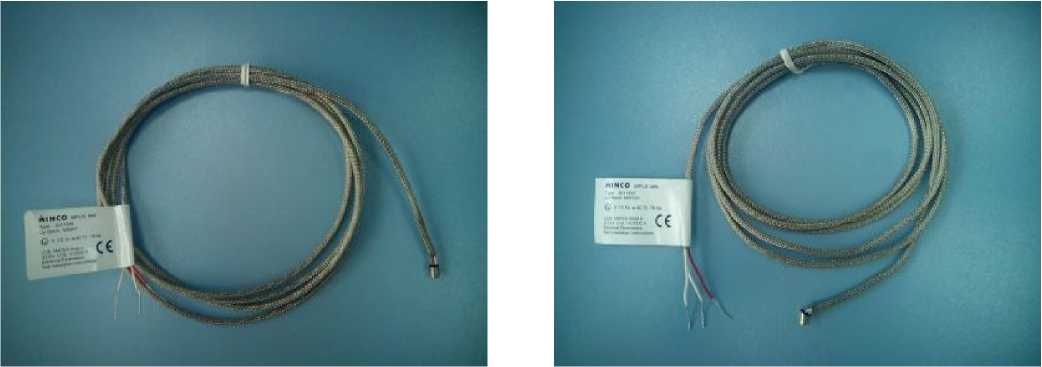

Фотографии общего вида ТС представлены на рисунках 1-2:
Рисунок 1 - Общий вид Рисунок 2 - Общий вид
термопреобразователей сопротивления термопреобразователей сопротивления
серии S модификации S211596 серии S модификации S211597
В комплект поставки ТС входят:
- термопреобразователь - 1 шт. (модификация и исполнение - в соответствии с заказом);
- методика поверки - 1 экз.;
- паспорт - 1 экз.
По дополнительному заказу: монтажные приспособления.
Диапазон измерений температуры, тип НСХ ЧЭ ТС, температурный коэффициент, номинальное значение сопротивления, а также допуск по сопротивлению (при 0 °С) в зависимости от модификации и исполнения ТС приведены в таблице 1:
Таблица 1
Обозначение модификации ТС |
Диапазон измерений температуры, °С |
Тип НСХ ЧЭ ТС, температурный коэффициент (а, °С-1): обозначение исполнения ТС |
Номинальное значение сопротивления при 0 °С (R0), Ом |
Допуск по сопротивлению при 0 °С, % |
S211596 |
от -50 до +125(*); от -50 до +200 |
Pt100 (0,00385): PE, PD, PM |
100 |
±0,36 (PE); ±0,12 (PD); ±0,06 (PM) |
Pt1000 (0,00385): PF |
1000 |
±0,12 | ||
Pt100 (0,00392): PA |
100 |
±0,36 | ||
Cu10 (0,00427): CA |
9,035 (10 Ом при температуре +25 °С) |
±0,2 (при температуре +25 °С) | ||
Ni120 (0,00672): NA |
120 |
±0,5 | ||
S211597 |
от -50 до +125(*); от -50 до +200 |
Pt100 (0,00385): PE, PD, PM |
100 |
±0,36 (PE); ±0,12 (PD); ±0,06 (PM) |
Pt1000 (0,00385): PF |
1000 |
±0,12 | ||
Pt100 (0,00392): PA |
100 |
±0,36 | ||
Ni120 (0,00672): NA |
120 |
±0,5 | ||
( ) - При дополнительном покрытии ТС специальной смолой типа ФЭП (фторированный этилен-пропилен). |
НСХ ЧЭ ТС в пределах диапазона измерений рассчитывают по следующим формулам:
-
- для Pt 100, Pt1000 (а=0,00385 °С-1): в соответствии с ГОСТ 6651-2009 (МЭК 60751);
-
- для Pt100 (a=0,00392 °С-1): в соответствии с ГОСТ 6651-2009 (МЭК 60751), но при этом необходимо использовать следующие коэффициенты:
А=3,984840-3, В=-5,870^ 10-7, С=-4,0000^ 10-12;
-
- для Cu10 (a=0,00427 °С-1): Rt=9,035^(1+A2t) (в диапазоне от минус 50 до плюс 150 °С), Rt=9,035^R3(1+A3(t-150)+B3(t-150)2) (в диапазоне св. плюс 150 до плюс 200 °С), где: А2=4,274340-3, А3=2,6263840-3, В3=2,4373240-8, R3=1,641145;
-
- для Ni120 (a=0,00672 °С-1): Rt=120^(1+At+Bt2+Ct3), где: А, В, С и (D) в зависимости от измеряемой температуры приведены в таблице 2:
Таблица 2
t, °C |
A |
B |
C |
D |
от -50 до -30 включ. |
9,99554505840-1 |
5,85480889240-3 |
5,78260926240-6 |
2,58489148540-8 |
св. -30 до 0 включ. |
1,0 |
5,89935831240-3 |
7,26758993240-6 |
4,23487000740-8 |
св. 0 до +30 включ. |
1,0 |
5,89935831240-3 |
7,26758993240-6 |
1,15464083240-8 |
t, °C |
A |
B |
C |
D |
св. +30 до +60 включ. |
1,000118847 |
5,88747364340-3 |
7,66374557240-6 |
7,14467898540-9 |
св. +60 до +90 включ. |
1,002329124 |
5,77695976840-3 |
9,50564349040-6 |
-3,08808722640-9 |
св. +90 до +120 включ. |
9,94031517240-1 |
6,05346666740-3 |
6,43245572840-6 |
8,29408967240-9 |
св. +120 до +150 включ. |
1,007022904 |
5,72876199940-3 |
9,13899462440-6 |
7,75926070040-10 |
св. +150 до +180 включ. |
8,91859209040-1 |
8,03203589840-3 |
-6,21616469940-6 |
3,48985023440-8 |
св. +180 до +200 |
9,06024738240-1 |
7,79594374440-3 |
-4,90454162540-6 |
3,24695707240-8 |
Таблица 3
Наименование характеристик |
Значение |
Пределы допускаемого отклонения от НСХ в температурном эквиваленте (в зависимости от типа ЧЭ ТС), °С: - для Pt100, Pt1000: |
±(0,15+0,002-|t|) (PM) ±(0,3+0,005-|t|) (PD, PF) ±(0,9+0,014Jt|) (PE, PA) |
- для Cu10: |
±(0,5+0,008-|t-25|) (в диапазоне < +25 °С) ±(0,5+0,013-(t-25) (в диапазоне от +25 °С) |
- для Ni120: |
±(0,8+0,02-|t|) (в диапазоне t< +20 °С) ±(0,95+0,01251) (в диапазоне от +20 до |
+100 (не включая)°С) | |
±(0,7+0,0151) (в диапазоне от +100 до | |
+200 °С) | |
Электрическое сопротивление изоляции ТС при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
10 |
Длина корпуса ТС, мм, не более |
8 |
Диаметр корпуса ТС, мм, не более |
8 |
Длина удлинительных проводов или кабеля (с удлинительными проводами), мм, не более |
15000 |
Масса ТС, г, не более |
1100 |
Рабочие условия эксплуатации ТС: - диапазон температур окружающей среды, °С |
от -50 до +200 (до +125 при покрытии |
ТС специальной смолой типа ФЭП) | |
- относительная влажность воздуха, %, не более |
95 |
Степень защиты по ГОСТ 14254-96 |
IP54 |
