Номер по Госреестру СИ: 65277-16
65277-16 Термопреобразователи сопротивления платиновые
(S207596PDPD3E6)
Назначение средства измерений:
Термопреобразователи сопротивления платиновые S207596PDPD3E6 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры подшипников в составе комплекса глубокой переработки тяжёлых остатков (завод ОАО «ТАИФ-НК», г. Нижнекамск).
Внешний вид.
Термопреобразователи сопротивления платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в паспорте на термопреобразователь сопротивления платиновый S207596PDPD3E6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым S207596PDPD3E6
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины.
Техническая документация фирмы «Minco Products, Inc.», США.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
Поверка
Поверкаосуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр сопротивления эталонный ЭТС-100/1 3-го разряда по
ГОСТ 8.558-2009;
- термостат переливной прецизионный ТПП-1 моделей ТПП-1.0, ТПП-1.1 (Регистрационный № 33744-07);
- измеритель температуры многоканальный прецизионный МИТ 8 модификации МИТ 8.10(М) (Регистрационный № 19736-11).
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
Изготовитель
Фирма «Minco Products, Inc.», США
Адрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA
Тел.: +17635713121, факс: +17635710927
http://www.minco.com
Заявитель
ООО «ТОЙО ИНЖИНИРИНГ РУСЬ», г. Москва, ИНН 7702232767 Адрес: г. Москва, Краснопресненская наб., 12, оф. 605
Тел.: +7 (495) 258-20-64, +7 (495) 258-20-65
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru, Web: www.vniims.ru
Принцип действия ТС основан на зависимости сопротивления тонкопленочного платинового термочувствительного элемента (ЧЭ) от температуры.
Термопреобразователи конструктивно выполнены в виде тонкостенного цилиндрического корпуса (в месте контакта с поверхностью подшипника) типа «В» с присоединенным кабелем с проводами в оплетке из нержавеющей стали.
Внутри корпуса ТС размещены 2 ЧЭ.
Корпус ТС изготавливается из медного сплава с никелевым покрытием. Провода и кабель термопреобразователей покрыты специальной смолой типа ФЭП (фторированный этилен-пропилен).
ТС имеют трехпроводную схему соединения внутренних проводов с ЧЭ.

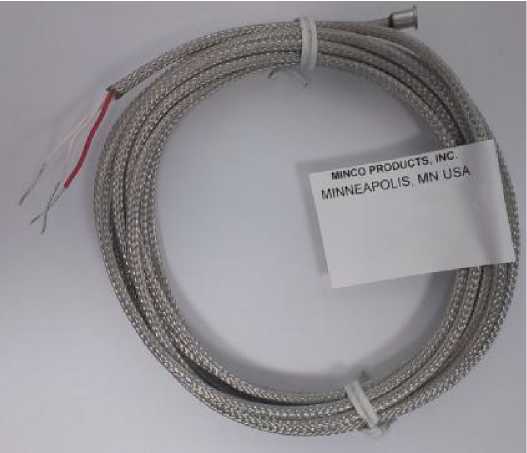

Рисунок 1 - Общий вид термопреобразователя сопротивления платинового S207596PDPD3E6
Термопреобразователь сопротивления платиновый S207596PDPD3E6 24 шт.
Паспорт 24 экз.
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от 0 до +130 |
Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
Температурный коэффициент ТС a , °С-1 |
0,00385 |
Наименование характеристики |
Значение |
Номинальное значение сопротивления ТС при 0 °С (Ro), Ом |
100 |
Класс допуска по ГОСТ 6651-2009/МЭК 60751 |
В |
Допуск по ГОСТ 6651-2009/МЭК 60751, °С (t - значение измеряемой температуры, °С) |
±(0,3 + 0,005|t|) |
Длина корпуса ТС, мм |
6,4 |
Диаметр корпуса ТС, мм |
4,8 |
Диаметр площадки корпуса ТС, мм |
6,4 |
Длина кабеля с удлинительными проводами, мм, не более |
3048 |
Электрическое сопротивление изоляции ТС при температуре (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
10 |
Рабочие условия эксплуатации:
|
от -50 до +125 95 |
