Номер по Госреестру СИ: 60007-15
60007-15 Преобразователи термоэлектрические
(TC104175)
Назначение средства измерений:
Преобразователи термоэлектрические модели ТС104175 (далее по тексту -
термопреобразователи или ТП) предназначены для измерения температуры металла подшипников на ОАО «Мосэнерго» филиал ТЭЦ-16.
Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь термоэлектрический модели ТС104175.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим модели ТС104175ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры.
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки.
Техническая документация фирмы «MINCO Products, Inc.», США.
Поверка
ПоверкаОсновные средства поверки:
-
- ТП типа ППО эталонный 2-го разряда в диапазоне температур от плюс 300 до плюс 1200 °С;
-
- многоканальный прецизионный измеритель температуры МИТ 8.10 с пределами допускаемой основной абсолютной погрешности измерения напряжения ±(10-4 -U+1) мкВ, где U -измеряемое напряжение, мВ; сопротивления ±(10-^R+540-4), где R - измеряемое сопротивление, Ом.
-
- горизонтальная трубчатая печь сопротивления типа МТП-2М с диапазоном температур от плюс 300 до плюс 1100 °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.
Изготовитель
Фирма «MINCO Products, Inc.», США
Адрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA
Тел./факс: +1-763-571-3121 / 763-571-0927
E-mail: Sales@minco.com
Адрес в Интернет: www.minco.com
Заявитель
ООО «МРЭС», МоскваАдрес: 121059, г. Москва, ул. Брянская, д. 5
Тел.: (499) 550-08-99
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы преобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы (ТЭДС), возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи представляют собой измерительную вставку, которая состоит из трех чувствительных элементов - термопар с номинальной статической характеристикой преобразования (НСХ) типа «К» по ГОСТ Р 8.585-2001 с минеральной изоляцией (MgO) термоэлектродов и с заземленными рабочими спаями, кабеля с удлинительными проводами и монтажных элементов.
Чертеж общего вида преобразователя представлен на рисунке 1.

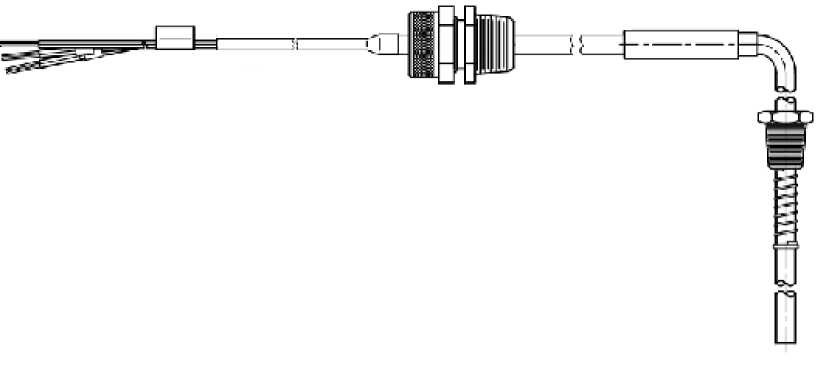

Рис. 1. Чертеж преобразователя термоэлектрического модели ТС104175.
Преобразователь термоэлектрический модели ТС104175
2 шт.
2 экз.
Паспорт осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Рабочий диапазон измеряемых температур, пределы допускаемых отклонений ТЭДС от НСХ ТП в температурном эквиваленте приведены в таблице:
Условное обозначение НСХ |
Рабочий диапазон измеряемых температур, °С |
Пределы допускаемых отклонений ТЭДС от НСХ, °С |
К |
от минус 40 до плюс 125 |
± 2,2 |
Диаметр монтажной части измерительной вставки ТП, мм
Рабочие условия эксплуатации ТП:
-
- температура окружающей среды, °С от минус 40 до плюс 125
