Сведения о средстве измерений: 73871-19 Термопреобразователи сопротивления

Номер по Госреестру СИ: 73871-19
73871-19 Термопреобразователи сопротивления
(AS)

Назначение средства измерений:
Термопреобразователи сопротивления AS (далее - ТС) предназначены для измерений температуры твердых, жидких и газообразных тел.

сертификация программного обеспечения
Внешний вид. Термопреобразователи сопротивления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Термопреобразователи сопротивления
Рисунок № 1

Общие сведения

Дата публикации -
Срок свидетельства - 30.01.2024
Номер записи -
ID в реестре СИ - 531657
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

AS,

Производитель

Изготовитель - Фирма "Minco Products, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 16
Выдано извещений - 0
Кол-во периодических поверок - 16
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 730 дн.

Приказы РСТ, где упоминается данный тип СИ

№147 от 2019.01.30 Об утверждении типов средств измерений

Наличие аналогов СИ: Термопреобразователи сопротивления (AS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
73871-19 Термопреобразователи сопротивления (AS)
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
71870-18 Термопреобразователи сопротивленияФирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )

Все средства измерений Фирма "Minco Products, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
30747-05
01.01.2011
Термопреобразователи сопротивления, S102039PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
35580-07
01.08.2012
Термопреобразователи сопротивления платиновые, S
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
2 года
46921-11
06.06.2016
Термопреобразователи сопротивления платиновые, S100050PM, S104061PM
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
47598-11

Термопреобразователи сопротивления платиновые, S102040PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
48046-11
26.10.2016
Термопреобразователи сопротивления, S13PA, S15NA, S18CA, S53PA, S53NA, S57PA, S853PD, S857PD, S11016PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
53493-13
15.05.2018
Термопреобразователи сопротивления платиновые, S14405PD
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
2 года
60007-15

Преобразователи термоэлектрические, TC104175
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
64423-16
29.06.2026
Преобразователи термоэлектрические, ТС102960, ТС102961, ТС102962, ТС102963, ТС102964
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
65277-16

Термопреобразователи сопротивления платиновые, S207596PDPD3E6
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
Первичная поверка до ввода в эксплуатацию
65633-16
27.10.2021
Термопреобразователи сопротивления, S мод. S211596, S211597
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
Первичная поверка до ввода в эксплуатацию
66302-16

Термопреобразователи сопротивления платиновые, MINCO серии S
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
Первичная поверка до ввода в эксплуатацию
67112-17
24.03.2022
Термопреобразователи сопротивления торговой марки "MINCO", S100050
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
67131-17

Термопреобразователи сопротивления платиновые, S308PD3T36
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
Первичная поверка
70440-18

Термопреобразователи сопротивления т.м. MINCO, S100050
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года
73871-19
30.01.2024
Термопреобразователи сопротивления, AS
Фирма "Minco Products, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
МП
2 года

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Термопреобразователи сопротивления ()

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "СТАРСТРОЙ"
(RA.RU.310466)
  • AS
  • 16 8 0 16 0 16 0 16

    Стоимость поверки Термопреобразователи сопротивления ()

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа

    наносится на голову ТС методом наклейки и на титульный лист паспорта методом штемпелевания.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления AS

    ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

    Техническая документация изготовителя

    Поверка

    Поверка

    осуществляется по документу ГОСТ 8.461-2009 «Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

    Основные средства поверки:

    • -  термостат переливной прецизионный ТПП-1  (регистрационный номер в

    Федеральном информационном фонде 33744-07);

    • -  калибратор температуры ЭЛЕМЕР-КТ-650К (регистрационный номер в Федеральном информационном фонде 60979-15);

    • -  термометр сопротивления платиновый эталонный ПТС-10М (регистрационный номер в Федеральном информационном фонде 11804-99);

    • -  мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);

    • -  вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде 52669-13).

    Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

    Знак поверки наносится на свидетельство о поверке.


    Изготовитель


    Minco Products, Inc., США
    Адрес: 7300 Commerce Lane, Minneapolis, MN 55432, USA Телефон (факс): +1-763-571-3121 (763-571-0927)
    E-mail: Sales@minco.com
    Web-сайт: www.Minco.com

    Заявитель

    Общество с ограниченной ответственностью «ПРОМИМПОРТ» (ООО «ПРОМИМПОРТ»)
    ИНН 7707815829
    Адрес: 117452, г. Москва, Балаклавский пр-кт, дом 28Б, строение 1, офис 100 Телефон (факс): +7 (495) 108-02-08

    Испытательный центр


    Общество с ограниченной ответственностью « разработок в области метрологии»
    Адрес: 117546, г. Москва, Харьковский проезд, д. 2, этаж 2, пом. I, ком. 35, 36 Телефон: +7 (495) 278-02-48
    E-mail: info@ic-rm.ru

    Принцип действия ТС основан на зависимости электрического сопротивления двух термочувствительных элементов сопротивления (далее - ЧЭ) от температуры.

    ТС состоят из двух ЧЭ и внутренних соединительных проводов, помещенных в защитный чехол из нержавеющей стали, который соединен с защитной клеммной головой. В клеммную голову ТС может встраиваться двухпроводный аналоговый или программируемый измерительный преобразователь с цифровым выходным сигналом или унифицированным аналоговым выходным сигналом силы или напряжения постоянного тока. Монтажная часть защитного чехла ТС может иметь различные исполнения в зависимости от способа крепления на объекте.

    ТС выпускаются в различных модификациях, отличающихся диапазоном измерений и диаметром монтажной части.

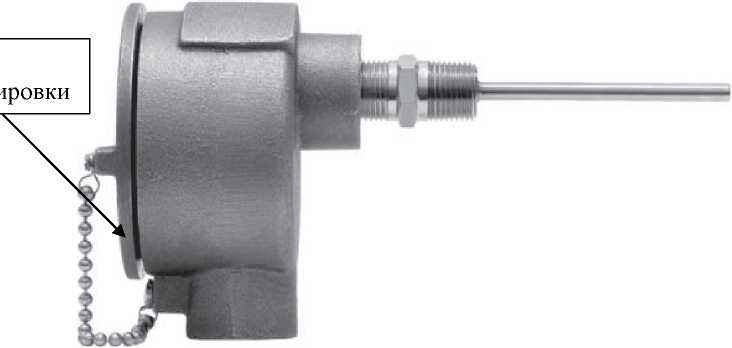

    Общий вид ТС с местом пломбировки от несанкционированного доступа представлен на рисунке 1.

    Внешний вид. Термопреобразователи сопротивления (), http://oei-analitika.ru

    Рисунок 1 - Общий вид ТС с местом пломбировки от несанкционированного доступа


    Комплектность ТС представлена в таблице 2.

    Таблица 2 - Комплектность ТС

    Наименование

    Обозначение

    Количество

    Термопреобразователь сопротивления AS

    -

    1 шт.

    Паспорт

    -

    1 экз.

    Руководство по эксплуатации

    -

    1 экз.


    Основные метрологические и технические характеристики ТС приведены в таблице 1.

    Таблица 1 - Основные метрологические и технические характеристики ТС

    Характеристика

    Значение для модификации

    AS700

    AS701

    AS720

    AS721

    AS740

    AS741

    AS760

    AS761

    AS704

    AS724

    AS725

    Диапазон измеряемых температур, °С

    от -50 до +260

    от -50 до +600

    Условное обозначение номинальной статической              характеристики

    преобразования (НСХ) по ГОСТ 6651-2009

    Pt100

    Температурный коэффициент а, °С-1

    0,00385

    Номинальное значение сопротивления при температуре 0 °С (Ro), Ом

    100

    Класс допуска по ГОСТ 6651-2009

    A; В

    Пределы допускаемого отклонения сопротивления от НСХ в температурном эквиваленте в зависимости от класса

    допуска и диапазона измеряемых температур по ГОСТ 6651-2009, °С:

    • - класс допуска А

    • - класс допуска В

    ±(0,15+0,002'|t|)*

    ±(0,30+0,005-|t|)*

    Электрическое сопротивление изоляции при температуре окружающей среды 25±10 °С (при напряжении постоянного тока 100 В), МОм, не менее

    10

    Длина монтажной части, мм

    от 27 до 3000

    Диаметр монтажной части, мм, не более

    6,000

    6,000

    6,350

    6,350

    4,788

    4,788

    5,461

    5,461

    6,000

    6,350

    6,350

    Длина удлинительных проводов, мм, не более

    1000

    Масса, кг, не более

    10

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха при температуре окружающей среды +25 °С, %

    от -50 до +200 до 95

    Средняя наработка на отказ, ч

    40000

    Средний срок службы, лет

    5

    *                                         о

    Примечание - - где t - значение измеряемой температуры.
