Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в терминал, содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования датчиков с цифровым электрическим сигналом, прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном вместе с функциональной клавиатурой на передней панели весового терминала (далее - терминал).

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько весовых платформ с датчиками и терминала, и/или внешних электронных устройств (компьютера, дисплея или принтера).

Весовые платформы отличаются размерами, применяемыми конструктивными материалами (железо-бетонные - для модификаций Scalex 1001, и стальные - для модификаций Scalex 1000 или Scalex 1000Р) и применяемыми датчиками.

В весах используются датчики весоизмерительные сжатия RС (далее - датчик RС3) или датчики весоизмерительные балочные из нержавеющей стали (далее - датчик SB2) производства фирмы «Flintec GmbH», Германия, (регистрационные номера в Госреестре СИ РФ 50843-12 и 46027-10), или датчики весоизмерительные тензорезисторные С (далее - датчик С) фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, (регистрационный номер в Госреестр СИ РФ 20784-09), и терминал Scalex 1700.

Управление весами осуществляется с помощью функциональной клавиатуры терминала. Информация о массе взвешиваемого груза по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232Q RS-485 может быть передана на внешние устройства (ПЭВМ, принтер и т.п.).

В весах предусмотрены следующие устройства:

• - устройство индикация отклонения от нуля (ГОСТ Р 53228-2008, п. 4.5.5.);

• - устройство первоначальной установки нуля весов (ГОСТ Р 53228-2008, п. Т.2.7.2.4);

• - полуавтоматическое устройство установки нуля (ГОСТ Р 53228-2008, п. Т.2.7.2.2);

• - устройство слежения за нулем (ГОСТ Р 53228-2008, п. Т.2.7.3);

• - устройство выборки массы тары (ГОСТ Р 53228-2008, п. Т.2.7.5);

• - устройство тарирования (ГОСТ Р 53228-2008, п. Т.2.7.4).

Весы выпускаются в различных модификациях, отличающихся друг от друга длинной весовых платформ, значением максимальной нагрузки, типами весоизмерительных датчиков и применяемыми конструктивными материалами.

Общий вид весов представлен на рисунке 1, а терминала - на рисунке 2.

Модификации весов имеют обозначения вида: Scalex 100Х-(^хЦ^, где X - - 0 - железо-бетонная платформа, 0Р- платформа из нержавеющей стали, 1-железобетонная платформа со стальной рамой;

(WxL) - размер весовой платформы (ширина х длина);

D - тип используемых датчиков: D1- RC3, D2 - SB2, D3 - C.

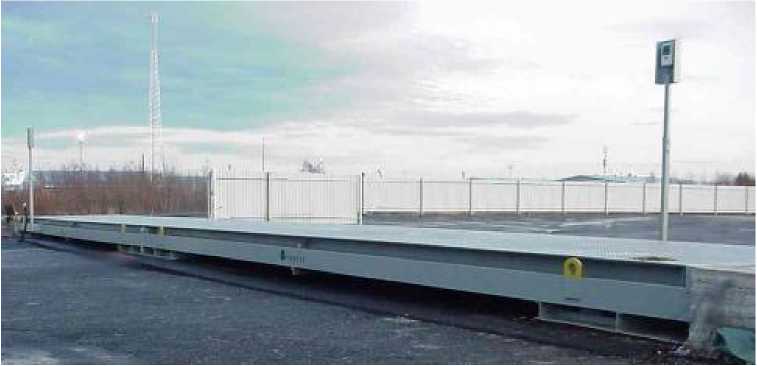

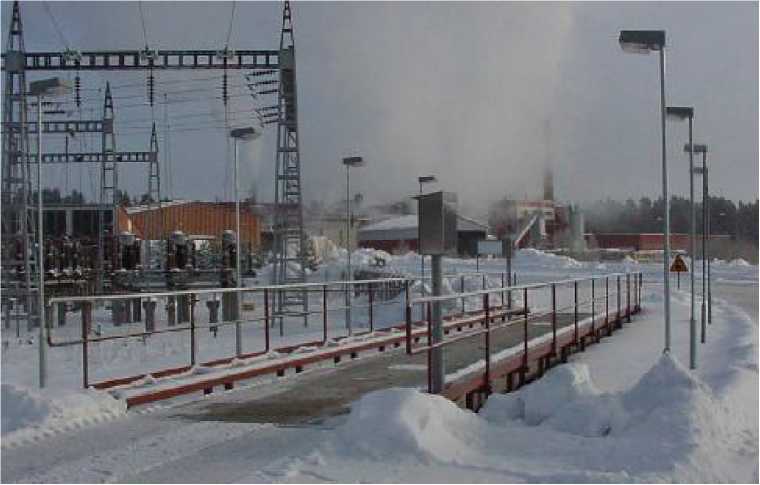

Рисунок 1 - Пример общего вида весов

Поверительное клеймо ставится на пломбу, установленную на винт безопасности, расположенный на передней панели Scalex 1700 и скрывающий кнопку настройки

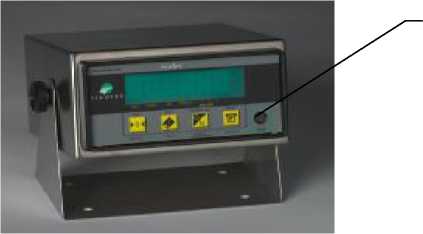

Рисунок 2 - Общий вид весового терминала Scalex 1700

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия - изготовителя;

- условное обозначение весов ;

- класс точности ;

- значение максимальной нагрузки (Max);

- значение минимальной нагрузки (Min);

- значения поверочного деления (е) и действительной цены деления (d);

- знак утверждения типа средств измерений;

- заводской номер.

1 Весы                                 1 шт .

2 Руководство по эксплуатации              1 экз .

Класс точности по ГОСТ Р 53228-2008............................................................ средний (III)

Значения максимальной нагрузки (Мах), минимальной нагрузки (Min), действительной цены деления (d), поверочного деления (е), пределов допускаемой погрешности и числа поверочных делений (n) приведены в таблице 2.

Таблица 2

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению

пределов допускаемых погрешностей при поверке.

Влияние устройства установки нуля на результат взвешивания, кг .......................... 0,25 е

Диапазон выборки массы тары (Т^-), % от Max ................................................ от 0 до 100

Предельная нагрузка (Lim), % от Max, не более

Показания индикации массы, кг, не более ............................................................ Мах + 9е

Диапазон установки на нуль и слежения за нулём (суммарный), % от Max

Диапазон первоначальной установки нуля, % от Max

Диапазон рабочих температур, °С:

• - для ГПУ весов c датчиками SB2...................................................

  от минус 30 до плюс 40

  от минус 10 до плюс 40

  от минус 40 до плюс 50

  от минус 10 до плюс 40

• - для ГПУ весов c датчиками RC3..................................................

• - для ГПУ весов c датчиками С .......................................................

• - для терминала Scalex 1700 ..........................................................

Параметры электрического питания от сети переменного тока:

- частота, Гц ..................................................................................................................50 ± 1

Потребляемая мощность, В-A, не более

Порог чувствительности для весов

Масса одной весовой платформы, т, не более

Средний срок службы, лет

Количество весовых платформ, датчиков, длина и ширина одной весовой платформы в зависимости от максимальной нагрузки весов (Мах) приведены в таблице 3.

Таблица 3
