Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого ТС, в аналоговый электрический сигнал, изменяющийся пропорционально массе ТС.

Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналогово-цифровой преобразователь, где сигналы преобразуются в цифровой код. Результаты измерений массы ТС индицируются на цифровом дисплее, расположенном на передней панели индикатора вместе с функциональной клавиатурой и на мониторе персонального компьютера (ПК).

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько платформ, датчиков, индикатора, к которому могут подключаться внешние электронные устройства (ПК с принтером, выносной дисплей).

В весах используются датчики типа SB-4 производства фирмы «Flintec GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 63476-16, индикатор Scalex 1550 или Scalex 1560 или Scalex 1750, и блок управления взвешиванием Scalex 2200 (далее - блок), все производства фирмы «Tamtron Systems Oy», Финляндия.

Индикаторы обеспечивают напряжением питания датчики и передают результаты измерений в цифровом виде в блок Scalex 2200, который включает в себя CPU (центральный процессор), EPROM программную память, память RAM, блок питания и интерфейсы для персонального компьютера (ПК).

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или ПК, которые размещены в шкафу электроники вблизи ГПУ. Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства может осуществляться по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP.

Результаты взвешивания от блока Scalex 2200 по последовательному защищенному интерфейсу RS-232С или RS-485 могут быть переданы на внешние устройства (ПК, дисплей, принтер и т.п.).

Индикатор и блок Scalex 2200 расположены в находящемся рядом с ГПУ шкафу электроники, в котором с помощью кондиционера поддерживаются их рабочие условия.

В весах предусмотрены следующие устройства и функции:

• - устройство установки на нуль;

• - автоматическая регистрация массы и скорости движения ТС;

• - сигнализация о превышении допускаемой скорости движения ТС;

• - сигнализация о перегрузе.

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - заводской номер;

• - значение максимальной нагрузки (Max);

• - значение минимальной нагрузки (Min);

• - значения действительной цены деления (d);

• - напряжение электропитания, В;

- частота питающей сети, Гц;

- знак утверждения типа средств измерений;

- класс точности при определении полной массы ТС ;

- класс точности при определении нагрузки на одиночную ось (при необходимости);

- максимальная рабочая скорость Vmax, км/ч;

- минимальная рабочая скорость Vmin, км/ч;

Весы выпускаются однодиапазонными.

Модификации весов при заказе имеют обозначения вида:

Scalex DW 600/ [1]/ [2],

где Scalex DW 600 - тип весов;

• [1] - класс точности при определении полной массы ТС: 2; 5; 10 по ГОСТ 33242-2015;

• [2] - класс точности при определении нагрузки на оси (при необходимости): D, E, F по ГОСТ 33242-2015.

Пример записи при заказе: Scalex DW 600/2/D - автомобильные Scalex DW 600, на максимальную нагрузку 20 т, класса точности 2 при определении полной массы ТС, класса точности D при определении нагрузки на оси.

Общий вид весов представлен на рисунках 1, модуля ГПУ весов со специальным резиновым покрытием для предотвращения попадания воды и грязи в ГПУ на рисунке 2, индикаторов, шкафа электроники и блока Scalex 2200, со схемами пломбирования от несанкционированного доступа и обозначением мест нанесения знака поверки, представлены на рисунке 3.

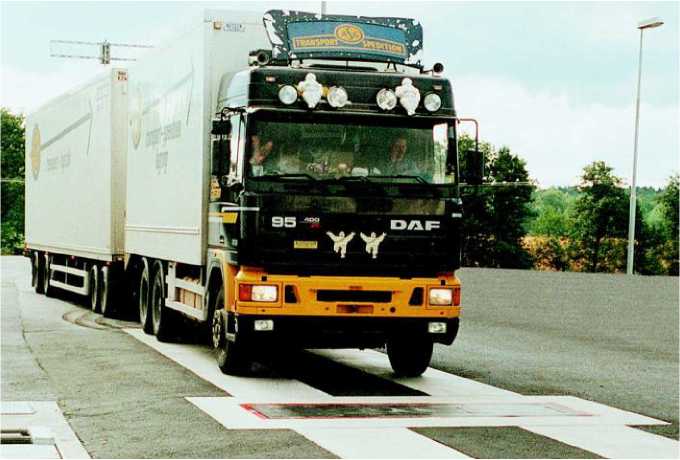

Рисунок 1 - Общий вид весов

Рисунок 2 - Общий вид модуля ГПУ весов со специальным резиновым покрытием для предотвращения попадания воды и грязи в ГПУ

Места нанесения знака поверки

Пломбы

Пломбы

Индикатор Scalex 1560

Места нанесения знака

Индикатор Scalex 1550

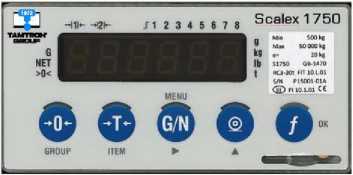

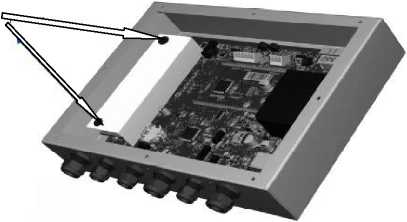

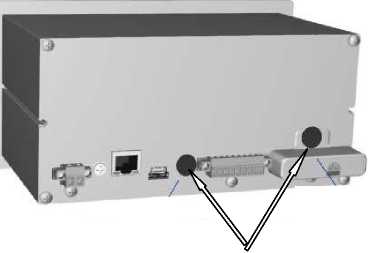

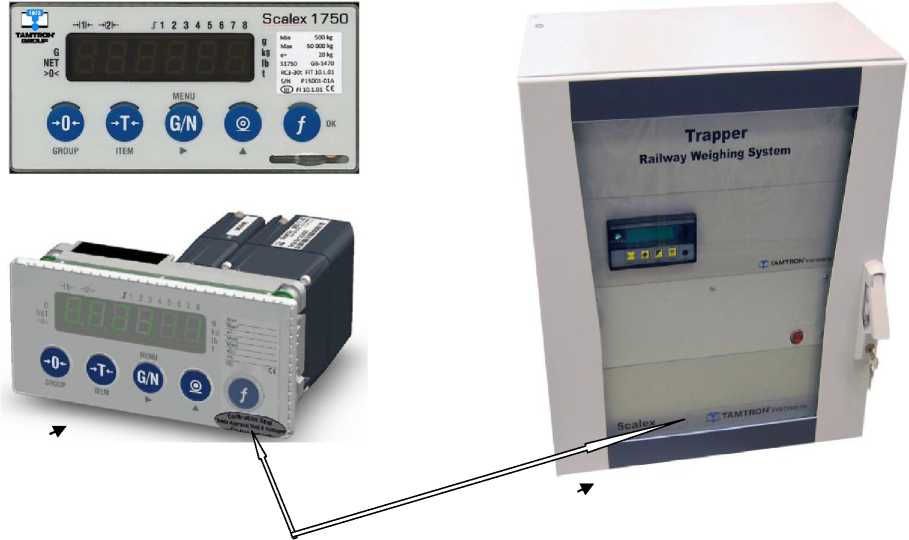

Рисунок 3 - Общий вид индикаторов, шкафа электроники, блока Scаlex 2200, со схемами пломбирования и обозначением мест нанесения знака поверки

Таблица 9 -

Таблица 2 - Метрологические характеристики

Максимальное значение измеренной полной массы ТС, т............................Мах^п, где n -

число осей ТС.

Соотношения между классами точности при определении нагрузки на одиночную ось и классами точности при определении полной массы ТС приведены в таблице 3.

Таблица 3

Значения нагрузок, пределов допускаемых погрешностей при статическом взвешивании при увеличивающихся или уменьшающихся нагрузках при определении полной массы ТС, при использовании весов как контрольных, должны соответствовать указанным в таблице 4.

Таблица 4 - Метрологические характеристики

Предел допускаемой погрешности (далее - МРЕ) при определении полной массы ТС в движении равен большему из следующих значений:

а) рассчитанному в соответствии с таблицей 5 и округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где n - число осей при суммировании.

Таблица 5 - Метрологические характеристики

МРЕ при определении нагрузки на одиночную ось двухосного контрольного ТС с жесткой рамой в движении равен большему из следующих значений:

а) значения из таблицы 6, округленного до ближайшего значения цены деления;

б) 1-d - при первичной поверке, 2^d - при периодической поверке.

Таблица 6 - Метрологические характеристики

MPD от скорректированного среднего значения нагрузки на ось для всех типов контрольных ТС, кроме контрольного двухосного ТС с жесткой рамой, в движении равен большему из следующих значений:

а) значения из таблицы 7, округленного до ближайшего значения цены деления;

б) bd^n - при первичной поверке, 2^п - при периодической поверке, где n - для одиночных осей n = 1.

Таблица 7 - Метрологические характеристики

Таблица 8 - Основные технические характеристики
