Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналогово-цифровой преобразователь (далее - АЦП), где преобразуются в цифровой код. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели индикатора, имеющего функциональную клавиатуру и/или на дисплее персонального компьютера (ПК).

Весы состоят из грузоприемного устройства (далее - ГПУ), выполненного в виде одной или нескольких платформ с датчиками с установочной оснасткой, индикатора, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.) и блока управления взвешиванием (далее - блок).

В весах используются:

• - датчики типа:

• - С, модификации С16А, производства «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее -регистрационный номер) 60480-15, или производства фирмы «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай, регистрационный номер 67871-17;

• - RС3, производства «Flintec GmbH», Германия, регистрационный номер 50843-12;

• - SB2, производства «Flintec GmbH», Германия, регистрационный номер 63476-16;

• - индикаторы Scalex 1550 или Scalex 1560 или Scalex 1750, производства фирмы «Tamtron Systems Oy», Финляндия;

• - блок Scalex 2200, производства фирмы «Tamtron Systems Oy», Финляндия.

Индикаторы обеспечивают напряжением питания датчики и передают результаты измерений в цифровом виде в блок Scalex 2200.

Блок Scalex 2200 включает в себя CPU (центральный процессор), EPROM программную память, память RAM, блок питания и интерфейсы для компьютера.

Результаты взвешивания от блока Scalex 2200 по последовательному защищенному интерфейсу RS-232С или RS-485 могут быть переданы на внешние устройства (ПК, дисплей, принтер и т.п.).

Индикатор и блок Scalex 2200 расположены в находящемся рядом с ГПУ шкафу электроники, в котором с помощью кондиционера поддерживаются их рабочие условия.

Весы оснащены индуктивным датчиком счета осей, установленным на рельсах. Датчик счета осей передает сигнал в блок Scalex 2200 о каждой проехавшей колесной паре и направлении движения состава.

Взвешивание начинается и прекращается по этим сигналам.

В весах предусмотрены следующие основные устройства и функции: а) при статическом взвешивании:

- полуавтоматическое устройство установки на нуль (ГОСТ OIML R 76-1-2011, п . Т .2.7.2.2);

- устройство первоначальной установки на нуль (ГОСТ OIML R 76-1-2011, п . Т .2.7.2.4);

- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, п. Т.2.7.3);

- устройство выборки массы тары (ГОСТ OIML R 76-1-2011, п. Т.2.7.4);

б) при взвешивании в движении:

- устройство первоначальной установки нуля;

- устройство автоматической установки нуля;

- устройство распознавания вагонов;

- устройство отображения результатов взвешивания (массы вагона, состава) и печати;

- устройство автоматического определения положения локомотива и исключения его массы из результатов взвешивания при взвешивании вагонов без расцепки;

- устройство автоматического определения направления движения;

- автоматическое определение количества осей, тележек и скорости движения каждого взвешиваемого вагона;

- устройство сигнализации о перегрузке;

- устройство сигнализации о превышении предела допускаемой скорости движения.

На ГПУ весов прикрепляется маркировочная табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- заводской номер весов;

- знак утверждения типа средств измерений;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max) при статическом взвешивании;

- значение минимальной нагрузки (Min) при статическом взвешивании;

-  значения поверочного интервала (е) и цены деления в режиме статического

взвешивания (ds);

- обозначение типа и серийный номер индикатора;

- класс точности при взвешивании вагонов по ГОСТ 8.647-2015;

- класс точности при взвешивании состава из вагонов в целом по ГОСТ 8.647-2015;

- максимальную нагрузку при взвешивании в движении: Мах =

- максимальную нагрузку на одну платформу: Махп =

- минимальную нагрузку при взвешивании в движении: Min =

• -  минимальную нагрузку на одну платформу: Min_n = т;

• -  действительную цену деления: d =...... кг;

• -  максимальная рабочая скорость в виде: Vmax=...... км/ч;

• -  минимальная рабочая скорость в виде: Vmin =...... км/ч.

ПО весов позволяет производить непрерывную диагностику состояния каждого весоизмерительного датчика индивидуально.

К индикатору возможно подключение дополнительных устройств индикации, аппаратуры автоматической идентификации вагонов, периферийного оборудования.

Весы выпускаются разных модификаций, отличающихся значением максимальной нагрузки, количеством платформ в ГПУ, типом используемых датчиков и индикаторов.

Модификации весов имеют обозначения вида:

TRAPPER - [1]/[2]/[3],

где [1] - режим взвешивания:

• - SRS- статическое взвешивание;

• - DRS -статическое взвешивание и взвешивание в движении;

• [2] - максимальная нагрузка;

• [3] - длина одной платформы ГПУ.

Общий вид весов приведен на рисунке 1, датчика счета осей на рисунке 2, индикаторов, шкафа электроники и блока Scalex 2200, со схемами пломбирования от несанкционированного доступа и обозначением мест нанесения знака поверки, представлены на рисунке 3.

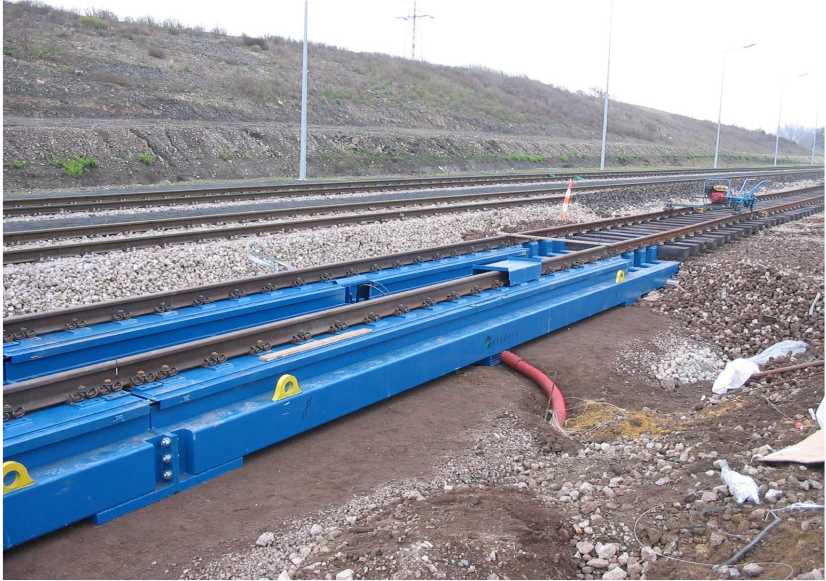

Рисунок 1 - Общий вид весов

Рисунок 2 - Общий вид датчика счета осей

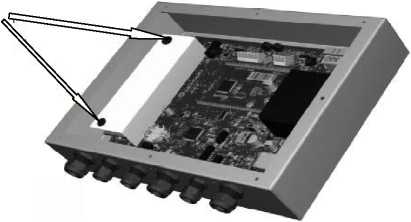

Пломбы

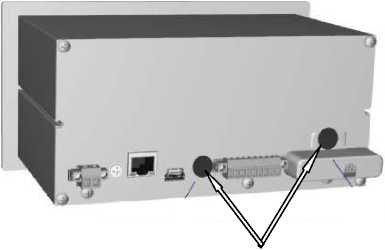

Индикатор Scalex 1560

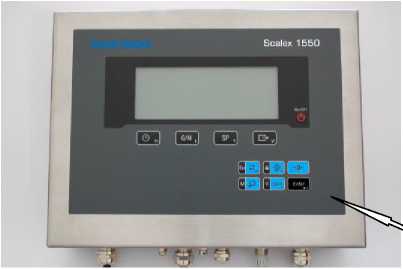

Индикатор Scalex 1550

Места нанесения знака

поверки

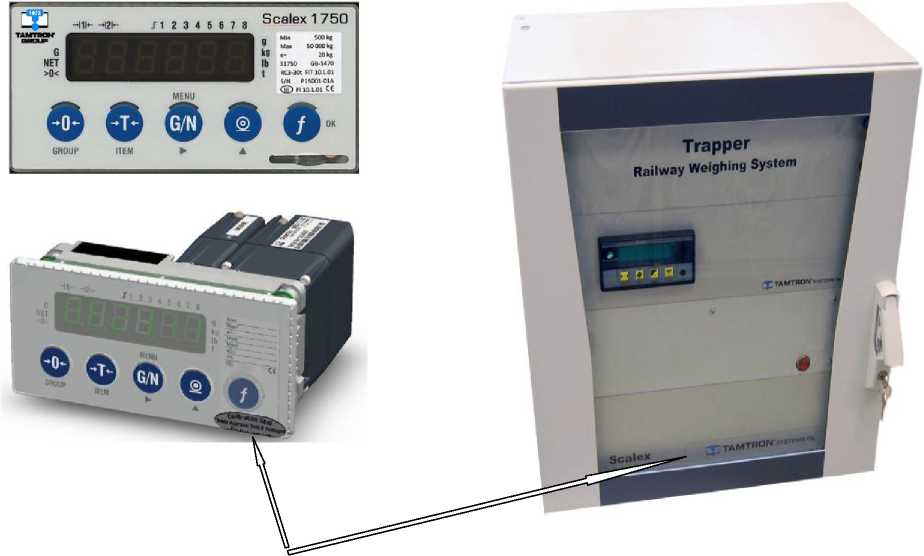

Рисунок 3 - Общий вид индикаторов, шкафа электроники, блока Scalex 2200, со схемами пломбирования и обозначением мест нанесения знака поверки

1 Статическое взвешивание

Класс точности по ГОСТ OIML R 76-1-2011 ................................................средний (III).

Значения (Мах), (Min), (ds), (е), интервалов нагрузки (m), пределов допускаемой погрешности (mpe) и числа поверочных интервалов (n) при первичной поверке приведены в таблице 2. Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых, защищенных от механических и атмосферных воздействий конструкциях.

Таблица 2 - Метрологические характеристики весов

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

2 Взвешивание в движении

Продолжение таблицы 4

Класс точности весов в зависимости от максимальной нагрузки и действительной цены деления (d) приведен в таблице 5.

Таблица 5 - Класс точности весов в зависимости от максимальной нагрузки и действительной цены деления (d)

Пределы допускаемой погрешности при взвешивании в движении вагона (цистерны) при поосном и потележечном при первичной поверке в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания указаны в таблице 6.

Таблица 6 - Пределы допускаемой погрешности при поосном и потележечном взвешивании в движении вагона (цистерны)

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 6.

При взвешивании вагона (цистерны) в составе без расцепки при первичной поверке не более чем 10 % полученных значений погрешности весов могут превышать пределы, приведенные в таблице 6, но не должны превышать пределы допускаемой погрешности в эксплуатации.

Пределы допускаемой погрешности весов при взвешивании в движении состава из (n) вагонов (цистерн) в целом при поосном и потележечном взвешивании при первичной поверке в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания указаны в таблице 7.

Таблица 7 - Пределы допускаемой погрешности при поосном и потележечном взвешивании в движении состава из (n) вагонов (цистерн) в целом

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 7.

Пределы допускаемой погрешности при первичной поверке при взвешивании в движении вагона (цистерны) в зависимости от класс точности по ГОСТ 8.647-2015 приведены в таблице 8.

Таблица 8 - Пределы допускаемой погрешности при взвешивании в движении вагона (цистерны)

Пределы допускаемой погрешности в эксплуатации соответствуют удвоенным значениям, приведенным в таблице 8.

Пределы допускаемой погрешности весов при взвешивании в движении состава из (n) вагонов (цистерн) в целом при первичной поверке в зависимости от класса точности по ГОСТ 8.647-2015 и диапазона взвешивания приведены в таблице 9.

Таблица 9 - Пределы допускаемой погрешности весов при взвешивании в движении состава из (n) вагонов (цистерн) в целом

Пределы допускаемой погрешности весов для взвешивания в движении, указанные в таблице 9, в эксплуатации удваиваются.

Значения пределов допускаемой погрешности весов для взвешивания в движении для конкретного значения массы округляют до ближайшего большего значения, кратного дискретности весов.

Таблица 10 - Основные технические характеристики
