Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого ТС, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе ТС.

Аналоговые электрические сигналы с датчиков поступают в индикатор/терминал (далее -индикатор), содержащий аналогово-цифровой преобразователь, где сигналы суммируются и преобразуются в цифровой код. В случае использования датчиков с цифровым электрическим сигналом, прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках, который поступает в индикатор. Результаты взвешивания массы ТС индицируются на цифровом дисплее, расположенном вместе с функциональной клавиатурой на передней панели индикатора.

Весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну или несколько платформ, датчиков, индикатора, который размещен в шкафу электроники, и внешних электронных устройств (персонального компьютера (ПК) с дисплеем и принтером).

Модификации весов отличаются размерами и применяемыми конструктивными материалами платформ (железо-бетонные - для модификаций Scalex 1001, и металлические -для модификаций Scalex 1000 или Scalex 1000Р), применяемыми датчиками и индикаторами.

В весах используются:

- датчики типа:

• - С, модификации С16А и C16i, производства «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60480-15, или производства фирмы «Hottinger Baldwin (Suzhou) Electronic Measurement Technology Co., Ltd.», Китай, регистрационный номер 67871-17;

• - RС3, производства «Flintec GmbH», Германия, регистрационный номер 50843-12;

• - SB2, производства «Flintec GmbH», Германия, регистрационный номер 63476-16;

• - индикатор Scalex 1550 или Scalex 1560 или Scalex 1750, производства фирмы «Tamtron Systems Oy», Финляндия.

Управление весами осуществляется с помощью функциональной клавиатуры индикатора и/или ПК. Информация о массе взвешиваемого ТС по защищенному последовательному интерфейсу (интерфейс обмена информации) RS-232, RS-485, RS-422, Ethernet, и может быть передана на внешние устройства (ПЭВМ и принтер).

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1:

• - устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

• - устройство автоматической установки на нуль (п.Т2.7.2.3);

• - устройство первоначальной установки на нуль (п.Т.2.7.2.4);

• - устройство слежения за нулем (п.Т2.7.3);

• - устройство уравновешивания тары (п. T.2.7.4.1).

На шкаф электроники весов прикрепляется табличка, содержащая следующую информацию:

- наименование или товарный знак предприятия-изготовителя;

- условное обозначение весов;

- заводской номер весов;

- класс точности по ГОСТ OIML R 76-1-2011;

- значение (Max);

- значение минимальной нагрузки (Min);

- значение (e) и действительной цены деления (d);

- значение максимальной выборки массы тары (Т^-);

- знак утверждения типа средств измерений;

- обозначение типа и серийный номер индикатора. Модификации весов имеют обозначения вида:

Scalex 100Х - [W x L]/D, где Scalex 100 - обозначение типа весов;

X - условное обозначение материала платформы ГПУ весов ГПУ:

• - 0 - металлическая (углеродистая сталь);

• - 0Р - металлическая (нержавеющая сталь);

• - 1 - железобетонная со стальной рамой; [W x L] - размер платформы (ширина х длина); D - тип используемых датчиков:

• - D1- RC3; D2 - SB2; D3 - C.

Пример обозначения при заказе: Scalex 1000-[3х]/С, - весы автомобильные модификации Scalex 1000 (платформа из железобетона), размеры ГПУ (3 x 18) м, датчики типа С.

Общий вид весов представлен на рисунках 1 и 2, а индикаторов со схемами пломбировки от несанкционированного доступа и обозначениями мест нанесения знака поверки представлены на рисунках 3 и 4.

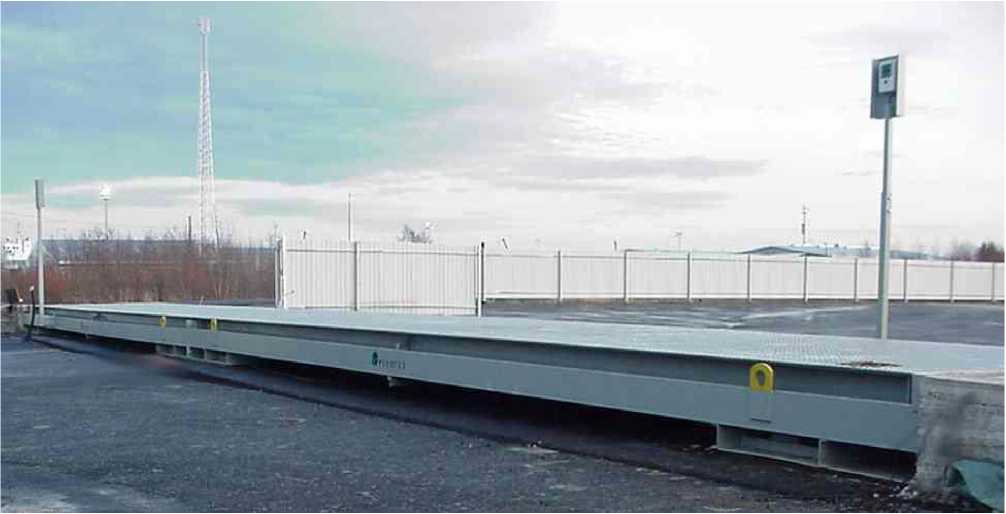

Рисунок 1 - Общий вид весов Scalex 1000/Scalex 1000Р (ГПУ - металлические)

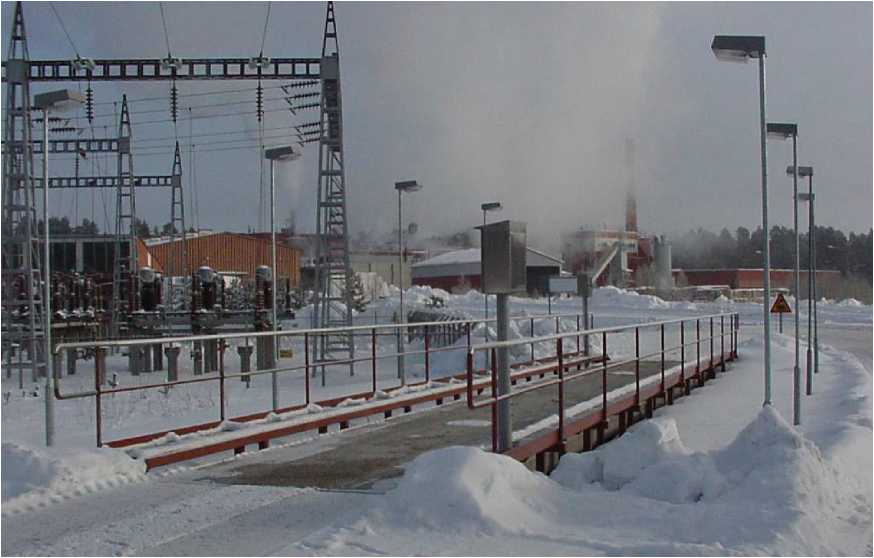

Рисунок 2 - Общий вид весов Scalex 1001 (ГПУ из железобетона)

Места нанесения знака поверки

Пломбы

Пломбы

Индикатор Scalex 1550

Индикатор Scalex 1560

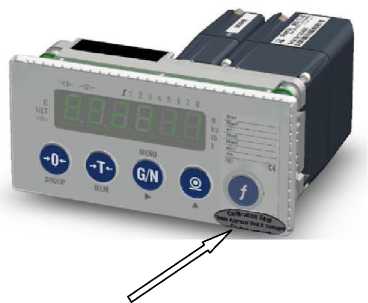

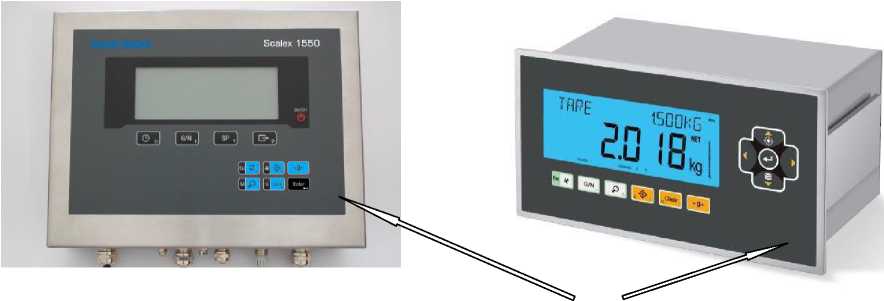

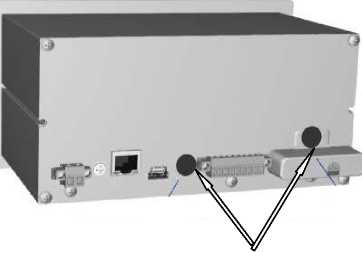

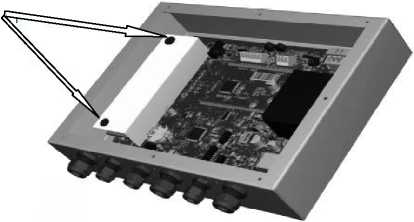

Рисунок 3 - Общий вид индикаторов, схем пломбировки индикаторов и обозначение мест нанесения знака поверки

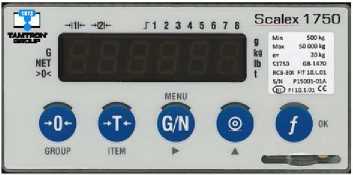

Рисунок 4- Общий вид индикатора Scalex 1750, схемы пломбировки и обозначение мест нанесения знака поверки

Таблица 6 -

Класс точности по ГОСТ OIML R 76-1-2011.................................................................. средний (III).

Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) приведены в таблице 2.

Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Таблица 4 - Основные технические характеристики

Максимальная нагрузка весов (Мах) в зависимости от количества платформ, датчиков, длины и ширины платформы приведены в таблице 5.

Таблица 5 — Технические характеристики

П Продолжение таблицы 5
