Принцип действия преобразователей основан на преобразовании сигнала первичного термопреобразователя или потенциометрических и милливольтовых устройств постоянного тока в унифицированный выходной сигнал постоянного тока 4-20 или 20-4 мА (для ИП моделей ТМТ80, ТМТ111), либо с наложенным на него цифровым частотно-модулированным сигналом в стандарте HART (для ИП моделей TMT82).

Сигнал с подключенного термопреобразователя или устройства поступает на вход ИП, где преобразуется с помощью аналогово-цифрового преобразователя (АЦП) в дискретный сигнал. Дискретный сигнал обрабатывается с помощью микропроцессора и поступает на цифроаналоговый преобразователь (ЦАП), где происходит преобразование в унифицированный аналоговый сигнал постоянного тока, на который, при наличии у ИП частотного модулятора, может накладываться сигнал HART-протокола. Характеристики источника входных сигналов и необходимые для параметрирования измерительного преобразователя данные фиксируются в энергонезависимой памяти ИП.

Модели преобразователей отличаются друг от друга по конструктивному исполнению и по техническим характеристикам. ИП моделей TMT80, TMT82 конструктивно выполнены в цилиндрическом пластиковом корпусе из поликарбоната для монтажа в соединительную головку типа B (по DIN 43729) с расположенными на нем клеммами для подключения первичного термопреобразователя или потенциометрических и милливольтовых устройств постоянного тока, и клеммами для вывода выходного сигнала и питания. Преобразователи могут дополнительно комплектоваться алюминиевым или стальным ударопрочным корпусом для полевого монтажа серии ТА3хх, в который может встраиваться жидкокристаллический дисплей TID10. Корпус закрывается резьбовыми крышками и имеет резьбовые отверстия для присоединения кабельного ввода и переходной муфты, через которую подключается первичный термопреобразователь, а также внутренний и внешний зажимы заземления. ИП моделей TMT111 выполнены в прямоугольном пластиковом корпусе (PC/ABS) с расположенными на нем клеммами с прижимными пластинами и фиксирующими винтами для входного сигнала, напряжения питания и для вывода выходного сигнала, и предназначенном для монтажа на DIN-рейку (по МЭК 60715). Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Все цепи преобразователей (вход, выход, питание) гальванически развязаны.

Преобразователи измерительные ТМТ82 имеют два независимых входа от ТС, ТП и несколько функциональных конфигураций: автоматическое переключение с одного входа на другой, разность и усреднение измеренных значений.

Конфигурацию преобразователей в зависимости от модели можно изменять при помощи: модема TXU10, HART-модема Commubox, ручного коммуникатора DXR или персонального компьютера с соответствующим программным обеспечением ReadWin 2000 и интерфейсами связи HART. Цифровая индикация в процессе измерений с помощью ИП модели TMT82 осуществляется с помощью встроенного жидкокристаллического дисплея TID10, поставляемого по отдельному заказу.

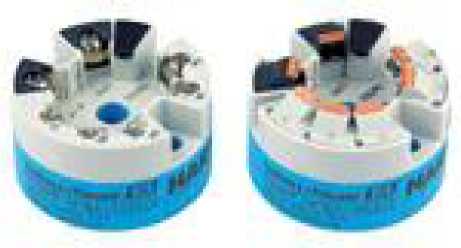

Фотографии общего вида ИП приведены на рис.1-3

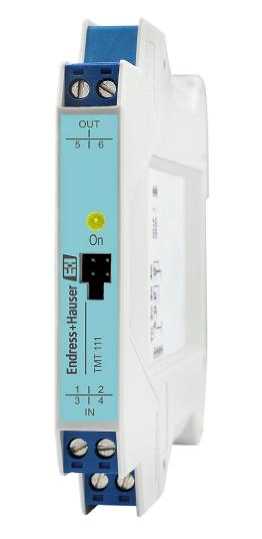

Рис.3: ТМТ111

В комплект поставки преобразователя входят:

• - преобразователь измерительный (модель и исполнение в соответствии с заказом) - 1 шт.;

• - паспорт - 1 экз.;

• - руководство по эксплуатации (на русском языке) -1 экз.;

• - методика поверки - 1 экз.

По дополнительному заказу: HART-коммуникатор, HART-модем, компакт-диск с ПО ReadWin 2000, ж/к индикатор TID10 (для TMT82), корпус для полевого монтажа ТА3хх с кабельными вводами (для ТМТ80, ТМТ82), активный барьер RN221, монтажные приспособления.

Диапазон измерений, минимальный интервал измерений, пределы допускаемой основной погрешности, в зависимости от типа входного сигнала и модели ИП приведены в таблицах 1-2. Таблица 1 Таблица 1

Таблица 2

Пределы допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары (в зависимости от модели ИП), °С:

- для ТМТ80: ± 1

• - для ТМТ82, ТМТ111: ± (0,3+0,005 • |t|)

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды (25 ± 5 °С) /1 °С:

• - для ТМТ80, ТМТ111:

• - для ТС: ± (0,0015 % (от диапазона измерений) + 0,005 % (от интервала измерений));

• - для ТП: ± (0,005 % (от диапазона измерений) + 0,005 % (от интервала измерений));

• - для ТМТ82: ±(0,0015 % (от диапазона измерений) + 0,001 % (от измеренного значения)).

Напряжение питания, В: от 12 до 35 (ТМТ111); от 11 до 42 (ТМТ82); от 8 до 35 (ТМТ80).

Габаритные размеры, мм: 044х(24,1; 28,1) (ТМТ82); 044x22,8 (ТМТ80); 112,5x99x12,6 (TMT111).

Масса, г, не более: 40 (ТМТ80); 50 (ТМТ82); 90 (ТМТ111).

Средний срок службы ИП, лет, не менее: 10

ИП могут использоваться при температуре окружающей среды от минус 40 ^(*) до плюс 85 °С и относительной влажности воздуха до 95-98 %.

По защищенности от воздействия окружающей среды ИП являются пыле- и влагозащищенными и соответствуют в зависимости от модели следующим кодам по ГОСТ 14254-96 (МЭК 60529): IP00, IP20, IP66, IP67 и IP68 (для ТМТ80, ТМТ82 с корпусами ТА3хх).

ИП во взрывозащищенном исполнении имеют маркировку вида 0Exia IICT6...T4X («искробезопасная электрическая цепь»).

^{( )} Примечание: от минус 50 °С - только ИП модели ТМТ 82.
