Номер по Госреестру СИ: 37514-08
37514-08 Комплексы измерительно-вычислительные
(RMC 621, RMS 621, RMM 621)
Назначение средства измерений:
Комплексы измерительно-вычислительные RMC 621, RMS 621, RMM 621 (далее - ИВК), предназначены для измерений выходных электрических сигналов от преобразователей расхода, температуры, давления и других, их преобразований в значения физических величин, вычислений расхода, объема, массы, количества тепловой энергии воды и водяного пара и передачу измеренных и вычисленных значений в системы более высокого уровня.

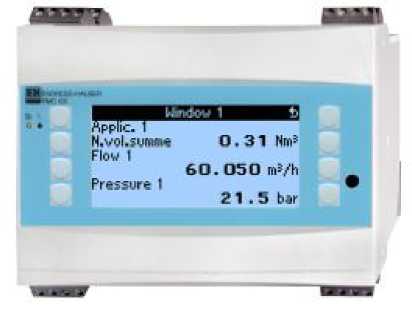

Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 1
Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 2

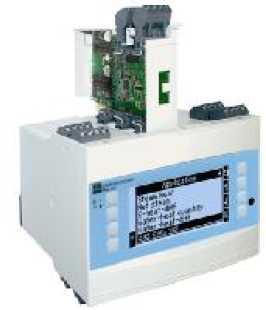

Внешний вид.
Комплексы измерительно-вычислительные
Рисунок № 3
Программное обеспечение
Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится во встроенной программе (Firmware) ИВК.
Доступ к цифровому идентификатору Firmware (контрольной сумме) невозможен (проводится самодиагностика без отображения контрольной суммы на дисплее).
Наименование и номер версии (идентификационный номер) программного обеспечения отображается на дисплее ИВК.
Номер версии (идентификационный номер) программного обеспечения имеет структуру X.Y.Z, где:
X - идентификационный номер Firmware;
Y - идентификационный номер текущей версии Software (00 до 99) - характеризующий функциональность ИВК (различные протоколы цифровой коммуникации, а также совместимость с сервисными программами);
Z - служебный идентификационный номер (не влияет на функциональность и метрологические характеристики ИВК).
В ИВК предусмотрена защита от несанкционированного доступа к запрограммированным параметрам, которая обеспечивается с помощью пароля.
Программное обеспечение ИВК от непреднамеренных и преднамеренных изменений имеет уровень защиты "С" согласно МИ 3286-2010.
Идентификационные данные ПО комплексов измерительно-вычислительных RMC 621, RMS 621, RMM 621
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
RMC621 |
FCUOxxA |
не ниже V3.yy.zz |
нет доступа для отображения |
CRC16 |
RMS621 |
FCSOxxA |
не ниже V3.yy.zz |
нет доступа для отображения |
CRC16 |
RMM621 |
FMUOxxA |
не ниже V3.yy.zz |
нет доступа для отображения |
CRC16 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в руководствах по эксплуатации комплексов измерительно-вычислительных RMC 621, RMS 621, RMM 621.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к комплексам измерительно-вычислительным RMC 621, RMS 621, RMM 621
-
1. ГОСТ 26.203 -81 Комплексы измерительно-вычислительные. Признаки классификации. Общие требования.
-
2. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
-
3. МИ 2412-97 ГСИ. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
-
4. МИ 2451-98 ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя.
-
5. Техническая документация фирмы-изготовителя.
Поверка
ПоверкаОсуществляется по документу МП 37514-08 «Комплексы измерительно-вычислительные RMC 621, RMS 621, RMM 621. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС » 25.01.2008 г.
Основное поверочное оборудование:
- магазин сопротивлений Р4831, класс точности 0,02;
-
- калибратор вольтметр универсальный В1-28, диапазон измерения 0 - 20 мА, погрешность не более 0,02 %;
-
- генератор цифровой Г3-110, частота от 0 до 100 кГц, класс точности 0,01.
Изготовитель
"Endress+Hauser Wetzer GmbH+Co. KG", Германия
Obere Wank 1, D - 87484 Nesselwang
Тел.: +49 (8361) 3 08-0
Факс: +49 (8361) 3 08-110
Заявитель
ООО "Эндресс+Хаузер", г. Москва 117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru.endress.com
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС» (аттестат аккредитации № 30004-08)119361, Москва, ул. Озерная, 46
Тел.: +7(495) 437-57-77, факс: +7(495) 437-56-66.
e-mail: office@vniims.ru
ИВК конструктивно состоит из пластмассового корпуса, внутри корпуса ИВК расположены электронные схемы, блок вычислений и блок питания, а также резервный элемент питания. Показывающее устройство (дисплей) и устройство управления могут быть расположены на передней панели корпуса или быть выполнены в отдельном корпусе для выносного монтажа. На корпусе ИВК расположены блок ввода-вывода с клеммами для присоединения первичных преобразователей и коммуникационными портами. Для расширения функциональных возможностей ИВК возможно присоединение до трех дополнительных блоков ввода-вывода.
Принцип действия ИВК состоит обработке электрических сигналов от первичных преобразователей, преобразовании их в значение физических величин и проведением вычислении в соответствии с уравнением измерением.
ИВК обеспечивает:
-
- преобразование частотных, частотно-импульсных, токовых (0/4-20 мА) выходных сигналов от первичных преобразователей в значение физических величин;
-
- преобразование сигналов от термопреобразователей сопротивления (НСХ W100=1,3850 по ГОСТ 6651-2009) в значение температуры;
-
- преобразование сигналов от термопар в значение температуры (только RMM 621);
-
- вычисление массы и количества тепловой энергии в однотрубных и закрытых системах водяного и парового теплоснабжения (только RMC 621 и RMS 621);
-
- контроль фазового состояния воды и пара (только RMC 621 и RMS 621);
-
- передачу измеренных и вычисленных значений на показывающее устройство, по интерфейсу RS-232, Ethernet (только RMM 621) и на печать;
-
- сохранение в архиве сообщений об ошибках и изменений в настойках ИВК;
-
- настройка входов, выходов, предельных значений, дисплея, ввод в действие и обслуживание с помощью устройства управления ИВК.
-
- программирование схемы подсоединения первичных преобразователей к конкретным входам ИВК;
-
- в случае отключения сетевого питания хранение накопленной информации и работу часов реального времени в течение 14 дней.
Общий вид ИВК представлен на рисунке 1.
Рисунок 1. Общий вид ИВК

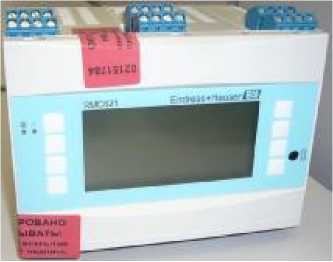

Рисунок 2. Места пломбирования ИВК
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
Комплекс измерительновычислительный |
RMC 621 RMS 621 RMM 621 |
1 |
В соответствии с заказом |
2 |
Вспомогательные принадлежности:
|
51007148 51007147 51007146 51007182 51005953-51005960 51004908-51004912 |
В соответствии с заказом | |
4 |
Компакт-диск с сервисной программой ReadWin2000 |
READWIN (51002298) |
1 |
В соответствии с заказом |
5 |
Руководство по эксплуатации |
1 |
Для соответствующего ИВК | |
6 |
Паспорт |
1 | ||
7 |
Методика поверки |
1 |
наносится на корпус ИВК и титульные листы руководства по эксплуатации и паспорта ИВК.
Параметр |
RMM 621 |
RMS 621 |
RMC 621 |
Количество входов для подключения: - частотно-импульсные сигналы |
8 |
8 |
8 |
- импульсные сигналы |
8 |
8 |
8 |
- токовые сигналы (0/4 - 20 мА) |
8 |
8 |
8 |
- термопреобразователей сопротивления |
8 |
8 |
8 |
- термопары |
6 |
- |
- |
Количество выходов: - импульсные выходы |
8 |
6 |
6 |
- дискретные выходы |
19 |
7 |
6 |
- токовые выходы (0/4 - 20 мА) |
8 |
6 |
6 |
Диапазон измерения частоты входного сигнала, Гц: - частотного |
от 0,01 до 18000 |
от 0,01 до 18000 |
от 0,01 до 18000 |
- частотно-импульсного |
от 0,01 до 18000 |
от 0,01 до 12500 |
от 0,01 до 12500 |
Диапазон измерений температуры при применении термопреобразователя сопротивления с номинальным сопротивлением, °С: - Pt100 |
от -200 до +800 |
от -200 до +800 |
от -200 до +800 |
- Pt500, Pt1000 |
от -200 до +250 |
от -200 до +250 |
от -200 до +250 |
Диапазон температур, °С: - вода |
от 0 до 374 |
от 0 до 374 | |
- перегретый пар |
- |
от 0 до 800 |
от 0 до 800 |
- сухой насыщенный пар |
- |
от 100 до 374 |
от 100 до 374 |
Диапазон давления для воды и пара, |
- |
от 0 до 100 |
от 0 до 100 |
МПа |
Диапазон измерений температур для термопар, °С: J K T N B S R |
от -210 до +1000 от -200 до +1370 от -270 до +400 от -270 до +1300 от 0 до +1820 от 0 до +1768 от -50 до +1768 | ||
Пределы допускаемой основной относительной погрешности измерения частотно-импульсного входного сигнала, % |
±0,01 |
±0,01 |
±0,01 |
Пределы допускаемой абсолютной погрешности измерения количества импульсов, импульс |
±1 импульс |
±1 импульс |
±1 импульс |
Пределы допускаемой основной приведенной к диапазону погрешности измерения, %:
|
±0,1 ±0,1 |
±0,1 ±0,1 |
±0,1 ±0,1 |
Пределы допускаемой основной приведенной к диапазону погрешности измерения температуры при применении термопреобразователя сопротивления с номинальным сопротивлением, %: - Pt100 - Pt500 - Pt1000 |
±0,03 ±0,1 ±0,08 |
±0,03 ±0,1 ±0,08 |
±0,03 ±0,1 ±0,08 |
Пределы допускаемой приведенной к диапазону измерений (ДИ) погрешности измерения температуры при применении термопар (в диапазоне температур), %: | |||
J (от -100 до +1000 °С) |
±(0,15+50/ДИ) | ||
K (от -130 до +1370 °С) | |||
T (от -200 до +400 °С) | |||
N (от -100 до +1300 °С) | |||
B (от 600 до +1820 °С) |
±(0,15+350/ДИ) | ||
S (от 0 до +1768 °С) при температуре: от 0 до +100 °С от +100 до +1768 °С |
±(0,15+350/ДИ) ±(0,15+150/ДИ) | ||
R (от 0 до +1768 °С) при температуре: от 0 до +100 °С от +100 до +1768 °С |
±(0,15+350/ДИ) ±(0,15+150/ДИ) | ||
Пределы допускаемой погрешности компенсации холодного спая, °С |
±2 |
- |
- |
Пределы допускаемой дополнительной относительной погрешности измерения частотного входного сигнала от влияния температуры окружающей среды (на каждые 10 °С), % |
±0,1 |
±0,1 |
±0,1 |
Пределы допускаемой дополнительной приведенной к диапазону погрешности измерения от влияния температуры окружающей среды (на каждые 10 °С), %
|
±0,4 ±0,1 ±0,01 |
±0,4 ±0,1 ±0,01 |
±0,4 ±0,1 ±0,01 |
Пределы допускаемой относительной погрешности измерения тепловой энергии при разности температур, %: 3 °С £ DT £ 20 °С 20 °С < DT £ 250 °С |
- |
±2 ±0,3 |
±2 ±0,3 |
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
±0,01 | |
Температура окружающей среды, °С |
от -20 до +60 | ||
Электропитание:
|
от 20 до 36 В от 90 до 253/от 20 до 28 В с частотой 50/60 Гц | ||
Потребляемая мощность, ВА |
от 8 до 26 | ||
Масса, кг, не более |
0,5 | ||
Габаритные размеры (ВхШхГ), мм, не более |
72 х 144 х 52 |
Комплектность средства измерений
№ |
Наименование |
Обозначение |
Кол-во |
Примечание |
1 |
Комплекс измерительновычислительный |
RMC 621 RMS 621 RMM 621 |
1 |
В соответствии с заказом |
2 |
Вспомогательные принадлежности:
|
51007148 51007147 51007146 51007182 51005953-51005960 51004908-51004912 |
В соответствии с заказом | |
4 |
Компакт-диск с сервисной программой ReadWin2000 |
READWIN (51002298) |
1 |
В соответствии с заказом |
5 |
Руководство по эксплуатации |
1 |
Для соответствующего ИВК | |
6 |
Паспорт |
1 | ||
7 |
Методика поверки |
1 |
