Номер по Госреестру СИ: 55003-13
55003-13 Преобразователь измерительный
(RIA 251)
Назначение средства измерений:
Преобразователь измерительный RIA 251 (далее - преобразователь) предназначен для измерения и преобразования в цифровой код унифицированных аналоговых сигналов силы постоянного тока.
Внешний вид.
Преобразователь измерительный
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства -
Номер записи - 145125
ID в реестре СИ - 367525
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, RIA-251, RIA 251-B1, RIA 251,
Производитель
Изготовитель - Фирма "Endress+Hauser Wetzer GmbH + Co. KG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретной области измерений.
Для запуска отчета достаточно выбрать из списка интересующую область измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 75
Выдано извещений - 1
Кол-во периодических поверок - 51
Кол-во средств измерений - 27
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 749 дн.
Приказы РСТ, где упоминается данный тип СИ
№3399 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электроэнергетика" (ТК 016)
Наличие аналогов СИ: Преобразователь измерительный (RIA 251)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Endress+Hauser Wetzer GmbH + Co. KG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28972-05 01.05.2010 |
Преобразователи измерительные, RMA 421, RMA 422 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
1 год | |
|
32756-06 01.10.2011 |
Измерители-сигнализаторы температуры, Thermophant T Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
34207-07 01.04.2012 |
Датчики температуры, TMT 162C, TMT 162R Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
2 года | |
|
37514-08 25.07.2024 |
Комплексы измерительно-вычислительные, RMC 621, RMS 621, RMM 621 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
38990-08 23.01.2018 |
Теплосчетчики, EHL-T Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
4 года |
|
39840-08 01.01.2014 |
Преобразователи измерительные, iTEMP TMT Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
43749-10 01.04.2015 |
Преобразователи измерительные, RMA421, RMA422 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49519-12 10.04.2017 |
Термопреобразователи сопротивления платиновые, TR, TST Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года; 4 года - для ТС класса допуска "В", без измерительного преобразователя и с верхним пределом рабочего диапазона измеряемых температур не более +180 °С |
|
50138-12 18.06.2017 |
Преобразователи измерительные, iTEMP мод. TMT80, ТМТ82, ТМТ111 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
53165-13 04.04.2018 |
Регистраторы безбумажные, Memograph M RSG40 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
55003-13 |
Преобразователь измерительный, RIA 251 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
55539-13 06.09.2028 |
Измерители-сигнализаторы температуры, Thermophant T Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
56988-14 23.11.2024 |
Регистраторы безбумажные, Ecograph T RSG35 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
3 года | |
|
57947-14 22.07.2019 |
Преобразователи измерительные, iTEMP TMT Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
3 года - для преобразователей ТМТ80/111/121/125/127/128/180/181/187/188, 5 лет - для преобразователей ТМТ82/84/85/112/122/142/162/182 |
|
75904-19 19.08.2024 |
Датчики температуры, iTHERM TrustSens мод. TM371 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
5 лет |
|
79260-20 |
Преобразователи измерительные, iTEMP мод. TMT 112 Фирма "Endress+Hauser Wetzer GmbH + Co. KG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Кто поверяет Преобразователь измерительный (RIA 251)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ОАО "СИНТЕЗ" (0331) | 51 | 0 | 43 | 1 | 43 | 0 | 43 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 4 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "АСУМС" (RA.RU.312418) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "АИМ" (RA.RU.312947) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователь измерительный (RIA 251)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение преобразователя недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».
Таблица 1 - Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм цифрового идентификатора ПО |
|
ПО для RIA 251 |
RIA_251 |
Не ниже ver. 1.1 |
- |
- |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта на преобразователь измерительный RIA 251.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователю измерительному RIA 251
1. Техническая документация фирмы "Endress+Hauser Wetzer GmbH + Co. KG", Германия.
Поверка
Поверка осуществляется по документу МП 55003-13 «Преобразователь измерительный RIA 251. Методика поверки».Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (госреестр № 36054-07), диапазон воспроизведения силы постоянного тока от 0 до 24 мА, пределы допускаемой абсолютной погрешности ±(0,0Г10-2Лвосп .+2 ед.мл.р.).
Изготовитель
Фирма "Endress+Hauser Wetzer GmbH + Co. KG", ГерманияObere Wank 1
87484 Nesselwang, Germany
Tel.: +49 (8361) 30 80
Fax: +49 (8361) 30 81 10
http ://www. wetzer.endress. com
Заявитель
ООО «КСБ», г. Москваг. Москва, ул. 2-ая Звенигородская, д. 13, стр. 15
Тел.: (495) 980-11-76, факс: (495) 980-11-69
E-mail: info@ksb.ru
Испытательный центр
ФГУП «ВНИИМС», г. Москва
Принцип действия преобразователя основан на измерении мгновенных значений электрических сигналов измеряемых величин и аналогово-цифровом преобразовании этих сигналов в цифровой код.
Конструктивно преобразователь выполнен в корпусе для монтажа на DIN-рейку. На передней панели преобразователя расположен жидкокристаллический дисплей и кнопки управления.
Преобразователь имеет встроенный микропроцессор, который обеспечивает преобразование сигналов и отображение значения измеренного сигнала на встроенном дисплее.

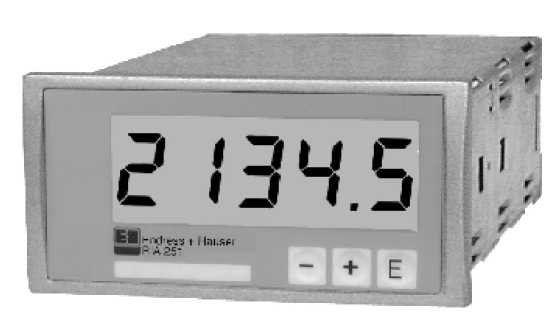

Внешний вид преобразователя представлен на рисунке 1.
F-
Рис. 1. Преобразователь измерительный RIA 251.
Преобразователь измерительный RIA 251, зав. № T011390D
1 шт .
1 экз.
1 экз.
Инструкция по эксплуатации
Методика поверки
Общее количество аналоговых вводов
Диапазон входных сигналов, мА
Пределы основной допускаемой приведенной погрешности измерения и преобразования, %
Пределы допускаемой дополнительной приведенной погрешности от воздействия температуры окружающей среды, %/10 °С Габаритные размеры (высота х ширина х глубина), мм Масса, кг
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха , %, не более
2
от 4 до 20
± 0,1
± 0,01
48х96х90
0,3
от минус 10 до плюс 60 от 5 до 95 (без конденсации)
