Номер по Госреестру СИ: 75904-19
75904-19 Датчики температуры
(iTHERM TrustSens мод. TM371)
Назначение средства измерений:
Датчики температуры iTHERM TrustSens модели TM371 (далее по тексту - датчики) предназначены для измерений температуры химически неагрессивных к материалу защитной арматуры жидких и газообразных сред.
Внешний вид.
Датчики температуры
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) датчиков состоит из встроенного и автономного ПО.
Обработка результатов измерений и вычислений (метрологически значимая часть ПО) проводится по специальным расчетным соотношениям, сохраняемых во встроенной программе (Firmware). Данное ПО недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Firmware |
Номер версии (идентификационный номер) ПО, не ниже |
01.00.zz1 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Примечание: 1 z - служебный идентификационный номер - не влияет на функциональность и метрологи- | |
ческие характеристики датчика. |
Автономное программное обеспечение FieldCare реализовано в виде файлов операционной системы и предназначено для отображения результатов измерений, получения данных и формирования отчетов о самокалибровке датчика, а также для подстройки самого датчика по результатам самокалибровки и настройки параметров датчиков.
Идентификационные данные автономной части ПО приведены в таблице 2.
Таблица 2
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
FieldCare |
Номер версии (идентификационный номер) ПО, не ниже |
1.34.00 |
Цифровой идентификатор программного обеспечения |
отсутствует |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам температуры iTHERM TrustSens модели TM371
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 30232-94 Термопреобразователи с унифицированным выходным сигналом. Общие технические требования
Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «Endress+Hauser Wetzer Gmbh+Co.KG», Германия
Поверка
Поверкаосуществляется по документу МП 207-001-2019 «Датчики температуры iTHERM TrustSens модели TM371. Методика поверки», утвержденному ФГУП «ВНИИМС» 07.02.2019 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07);
Калибратор многофункциональный и коммуникатор BEAMEX MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт или на свидетельство о поверке.
Изготовитель
Фирма «Endress+Hauser Wetzer GmbH+Co.KG», ГерманияАдрес: Obere Wank 1, 87484 Nesselwang, Germany
Тел.: +49 8361 308 0, факс: +49 8361 308 110
E-mail: info@wetzer.endress.com
Заявитель
Общество с ограниченной ответственностью «Эндресс+Хаузер»(ООО «Эндресс+Хаузер»)
ИНН 7718245754
Адрес: 117105, г. Москва, Варшавское шоссе, д. 35, стр. 1
Тел./факс: +7 (495) 783-28-50 / 783-28-55
E-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы»Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия датчиков основан на измерении и преобразовании измерительным преобразователем сигнала от первичного термопреобразователя (сенсора) в унифицированный выходной сигнал постоянного тока от 4 до 20 мА, либо в цифровой выходной сигнал по протоколу HART.
Датчики имеют встроенную функцию самокалибровки, процесс которой запускается автоматически при изменении (уменьшении) температуры в рабочей среде, и основан на сравнении показаний платинового чувствительного элемента (ЧЭ) датчика с температурой фазового перехода 2-го рода ферромагнетика при достижении определенной температуры с последующей светодиодной сигнализацией:
-
- зелёным цветом, в случае если измеряемое значение температуры не превышает допускаемой предельной погрешности датчика;
-
- красным цветом в случае превышения допускаемой предельной погрешности датчика.
Конструктивно датчики имеют неразборную моноблочную конструкцию и состоят из измерительной вставки, преобразователя измерительного (электронного модуля) и арматуры с монтажными элементами. Измерительная вставка состоит из ЧЭ с номинальной статической характеристикой (НСХ) преобразования типа «Pt100» по ГОСТ 6651-2009 и расположенной вблизи ЧЭ проводящей герметичной капсулы с материалом (ферромагнетиком) с известной физической постоянной - температурой фазового перехода 2-го рода (точка Кюри), помещенных в одну общую защитную арматуру.
Датчики могут комплектоваться дополнительными защитными гильзами, изготовленными из нержавеющей стали или из других материалов, и специальными устройствами для защиты от перенапряжения.

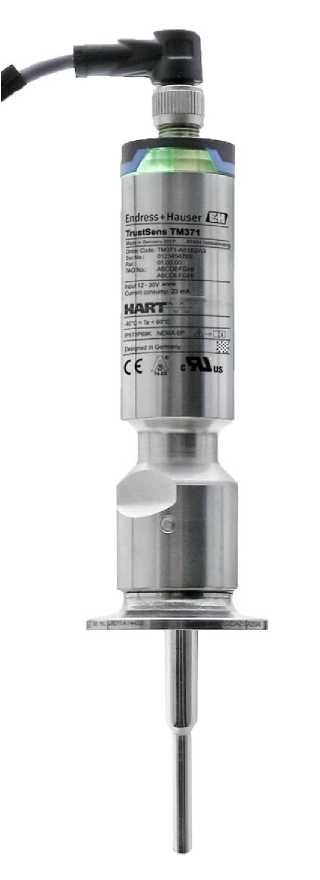

Общий вид датчиков температуры iTHERM TrustSens модели TM371 приведен на рисунке 1.
Рисунок 1 - Общий вид датчиков температуры iTHERM TrustSens модели TM371
Пломбирование датчиков температуры iTHERM TrustSens модели TM371 не предусмотрено.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Датчик температуры |
iTHERM TrustSens модели TM371 |
1 шт. |
Руководство по эксплуатации (на русском языке) |
- |
1 экз. |
Наименование |
Обозначение |
Количество |
Паспорт |
- |
1 экз. |
Методика поверки |
МП 207-001-2019 |
1 экз. |
Сертификат калибровки изготовителя |
- |
1 экз. |
Программное обеспечение |
FieldCare |
1 шт. |
Устройство для защиты от перенапряжения 1 |
HAW** |
1 шт. |
Защитная гильза 1 |
- |
1 шт. |
Примечание: 1 по дополнительному заказу. |
Метрологические и основные технические характеристики датчиков приведены в таблице 3.
Таблица 3
Наименование характеристики |
Значение |
Диапазон измерений температуры, °C |
от -40 до +160 |
Условное обозначение НСХ преобразования по ГОСТ 6651-2009/МЭК 60751 |
Pt100 |
Пределы допускаемой основной абсолютной погрешности аналого-цифрового преобразования (Длда)1, °C (в зависимости от поддиапазона измерений температуры):
|
±0,80 ±0,46 ±0,27 ±0,22 ±0,38 |
Пределы допускаемой основной приведенной погрешности цифро-аналогового преобразования (ДЦАП)3, % (от интервала измерений2) |
±0,03 |
Номинальное значение температуры фазового перехода 2-го рода, °C |
+118 |
Пределы допускаемого отклонения номинального значения температуры фазового перехода 2-го рода, °C |
+1 2; -1 7 5 , 5 |
Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования (ДД.АЦП) при изменении температуры окружающей среды от нормальных условий (от +20 до +30 °С включ.) в диапазоне температуры окружающей среды от 0 до +40 °С включ. и в диапазоне из мерений от 0 до +140 °С включ., °С |
±0,05 |
Пределы допускаемой дополнительной абсолютной погрешности аналого-цифрового преобразования (ДД.АЦП) при изменении температуры окружающей среды от нормальных условий (от +20 до +30 °С включ.) в диапазоне температуры окружающей среды от -40 до 0 °С (не включ.) и св.+40 до +60 °С, и в диапазоне измерений от -40 до 0 °С (не включ.) и св.+140 до +160 °С, °С |
±0,15 |
Наименование характеристики |
Значение |
Пределы допускаемой дополнительной приведенной погрешности цифро-аналогового преобразования (Ддцап) при изменении температуры окружающей среды от нормальных условий (от +20 до +30 °С включ.) в диапазоне от -40 до +60 °С, % (от интервала измерений2), на 1 °С изменения |
±0,003 |
Пределы допускаемой дополнительной приведенной погрешности аналого-цифрового преобразования (ДД.АЦП) при изменении напряжения питания от нормальных условий (24 В), % (от интервала измерений2), на 1 В изменения |
±0,0015 |
Пределы допускаемой дополнительной приведенной погрешности цифро-аналогового преобразования (ДД.ЦАП) при изменении напряжения питания от нормальных условий (24 В), % (от интервала измерений2), на 1 В изменения |
±0,001 |
Время термического срабатывания ЧЭ датчика в водной среде (0,4 м/с), с |
от 2,9 (t0,63) (5,4 (t0,9)) до 30,7 (t0,63) (74,5 (t0,9>) |
Электрическое сопротивление изоляции (при напряжении 100 В), МОм, не менее |
100 |
Параметры электропитания: - напряжение постоянного тока, В |
от 18 до 30 |
Габаритные размеры корпуса датчика (диаметрхдлина), мм |
031,5х(от 71 до 131) |
Диаметр измерительной вставки, мм |
3; 6; 9; 12,7 |
Длина монтажной части, мм |
от 10 до 900 |
Масса, кг |
от 0,2 до 2,5 |
Нормальные условия измерений:
|
от +20 до +30 24 |
Рабочие условия эксплуатации:
|
от -40 до +60 до 95 |
Средний срок службы, лет, не менее |
10 |
Средняя наработка на отказ, ч, не менее |
100 000 |
Примечания:
D ДТ = д/ D АЦП + D ЦАП |
