Номер по Госреестру СИ: 49046-12
49046-12 Вольтметры высокочастотные
(9241, 9242)
Назначение средства измерений:
Вольтметры высокочастотные 9241, 9242 (далее - вольтметры) предназначены для измерений среднеквадратического значения высокочастотного (ВЧ) синусоидального напряжения в коаксиальных трактах и полосковых линиях.
Внешний вид.
Вольтметры высокочастотные
Рисунок № 1
Внешний вид.
Вольтметры высокочастотные
Рисунок № 2
Внешний вид.
Вольтметры высокочастотные
Рисунок № 3
Внешний вид.
Вольтметры высокочастотные
Рисунок № 4
Внешний вид.
Вольтметры высокочастотные
Рисунок № 5
Внешний вид.
Вольтметры высокочастотные
Рисунок № 6
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 14.02.2017
Номер записи - 138226
ID в реестре СИ - 360626
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, нет, мод. 9241, Вольтметр высокочастотный 9242, Booton 9241, Boonton 9241., Boonton 9241, 9242 Вольтметрвысокочастотный, 9242 (с преобразователем 952016), 9242, 9241RF, 9241,9242, 9241, 9242, 9241 (с преобразователями 952001В, 952016), 9241 (с преобразователем), 9241, 9231 (с преобразователем 952001В),
Производитель
Изготовитель - Фирма "Boonton Electronics"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за весь период существования базы (с 2010 года).
Статистика
Кол-во поверок - 410
Выдано извещений - 22
Кол-во периодических поверок - 301
Кол-во средств измерений - 116
Кол-во владельцев - 71
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 544 дн.
Приказы РСТ, где упоминается данный тип СИ
№2179 от 2020.12.23 Об утверждении типа средств измерений
№874 от 2020.05.08 ПРИКАЗ. О внесении изменений в описание типа СИ Измеритель мощности ультразвукового излучения УВМ
Наличие аналогов СИ: Вольтметры высокочастотные (9241, 9242)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
49046-12 Вольтметры высокочастотные (9241, 9242) Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
44718-10 Комплекты преобразователей напряжения термоэлектрических (ПНТЭ-35) ООО "Эребус" (РОССИЯ г.Нижний Новгород) |
|
49046-12 Вольтметры высокочастотные (9241, 9242) Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
55031-13 Вольтметры переменного напряжения (ВК3-78А) АО "НПФ "Техноякс" (РОССИЯ г.Москва) |
Все средства измерений АО "НПФ "Техноякс"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49046-12 14.02.2017 |
Вольтметры высокочастотные, 9241, 9242 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49871-12 20.04.2027 |
Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC), Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61867-15 |
Измерители нелинейных искажений, Boonton 1121 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62762-15 24.12.2020 |
Преобразователи измерительные СВЧ, 55340, 55540 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62763-15 24.12.2020 |
Преобразователи измерительные СВЧ, 55006, 55318, 55518 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62832-15 24.12.2020 |
Преобразователи измерительные, 52012, 52018, 52026 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49046-20 23.12.2025 |
Вольтметры высокочастотные, 9241, 9242 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Вольтметры переменного напряжения (ВК3-78А)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 24 | 1 | 0 | 22 | 0 | 10 | 0 | 10 | |
| АО "ПРИСТ" (RA.RU.312058) | 44 | 12 | 28 | 2 | 43 | 12 | 27 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АВИАСТАР-СП" (0644) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФИЛИАЛ ПАО "ИЛ"-АВИАСТАР (0644) | 5 | 0 | 5 | 0 | 3 | 0 | 3 | |||
| ФГБУ "СЛО "РОССИЯ" (RA.RU.311800) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "НПО "КВАНТ" (RA.RU.310627) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 7 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 18 | 0 | 12 | 1 | 18 | 0 | 12 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 14 | 1 | 0 | 11 | 1 | 9 | 0 | 9 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 5 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| АО "РИМР" (RA.RU.311661) | 18 | 4 | 2 | 16 | 0 | 18 | 2 | 16 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 20 | 3 | 0 | 20 | 2 | 20 | 0 | 20 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| АО "У-УАЗ" (RA.RU.310642) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 121 | 10 | 0 | 108 | 11 | 106 | 0 | 106 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "АВИАСТАР-СП" (0644) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| Ивановский филиал АО "Воентелеком" - 733 ЦРЗСС (RA.RU.311905) | 16 | 2 | 0 | 16 | 2 | 15 | 0 | 15 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 2 | 0 | 2 | 1 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "У-УАЗ" (RA.RU.310642) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 17 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 10 | 0 | 10 | 1 | 5 | 0 | 5 | ||
| АО "ГПТП"ГРАНИТ" (РОСС СОБ 3.00068.2013) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 6 | 0 | 6 | 1 | 6 | 0 | 6 |
Стоимость поверки Вольтметры переменного напряжения (ВК3-78А)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
375 | 6191 |
|
ФБУ Воронежский ЦСМ Воронежская область |
4044 | 6191 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
7498 | 6191 |
|
ФБУ Красноярский ЦСМ Красноярский край |
5593 | 6191 |
|
ФБУ Ростовский ЦСМ Ростовская область |
7106 | 6191 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на корпус измерительного блока в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Вольтметры высокочастотные 9241, 9242. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам
МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот Г10’2...3-109 Гц».
Техническая документация изготовителя.
Рекомендации по области примененияПри выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверка осуществляется по документу МП 49046-12 «Инструкция. Вольтметры высокочастотные 9241, 9242. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30 ноября 2011 г.Основные средства поверки:
- калибратор переменного напряжения В1-29 (Рег. № 11029-92): диапазон частот от 10 Гц до 100 МГц, диапазон выходных напряжений от 3 мкВ до 3 В при RBX = 50 Ом, пределы допускаемой относительной погрешности выходного напряжения ± (0,06...2) % в динамическом и частотном диапазонах;
-
- калибратор универсальный Н4-7 (Рег. № 22125-01): диапазон устанавливаемых среднеквадратических значений напряжения переменного тока синусоидальной формы от 0,1 мкВ до 700 В, пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного тока синусоидальной формы в диапазоне от 0,1 Гц до 1 МГц до 20 В ± (0,005.0,275) %, в диапазоне от 0,1 Гц до 50 кГц до 200 В ± (0,0055.0,0275) %, в диапазоне от 0,1 Гц до 50 кГц до 1000 В ± (0,015.0,05) %;
-
- милливольтметр высокочастотный URV5 (с преобразователем измерительным URV5-Z2) (Рег. № 36797-08): диапазон частот от 9 кГц до 2 ГГц, диапазон измеряемых значений напряжений от 2-10-4 до 10 В, пределы допускаемой относительной погрешности измерений ± 0,3 %;
- генератор сигналов E8257D (Рег. № 36797-08): диапазон частот от 250 кГц до 50 ГГц, нестабильность опорного генератора Г10"7 за год, уровень выходной мощности в диапазоне частот от 250 кГц до 3,2 ГГц от минус 20 до 16 дБмВт, в диапазоне частот от 3,2 до 20 ГГц от минус 20 до 18 дБмВт, в диапазоне частот от 20 до 40 ГГц от минус 20 до 14 дБмВт.
Изготовитель
Фирма «Boonton Electronics», США.
Адрес: Boonton, 25 Eastmans Road, Parisippany, NJ 07054 United States.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации»(ГЦИ СИ ФБУ «ГНМЦ Минобороны России»)
141006, г. Мытищи, Московская область, ул. Комарова, д. 13
Телефон: (495) 583-99-23
Факс: (495) 583-99-48
Конструктивно вольтметр состоит из измерительного блока и измерительных зондов. Измерительный блок выполнен в виде моноблока с цифровым дисплеем для индикации результатов измерений и разъемами для подключения к блоку измерительных зондов. Измерительный блок модели 9241 имеет один канал для подключения измерительных зондов, а измерительный блок модели 9242 - два канала.
Измерительные зонды выполнены в виде цилиндров с внешней резьбой по наружному проводнику и центральным планарным точечным контактом, что обеспечивает подключение к нему различных насадок: проходной нагрузки 50 Ом, делителя 100:1, измерительного тройника или щупа для измерений в нестандартизированных трактах.
Внешний вид вольтметров, измерительного зонда, делителя, проходной нагрузки и щупа приведены на рисунках 1.. .5.
Место нанесения знака приведены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа составных частей вольтметра приведена на рисунке 6.
*
* - место нанесения знака.

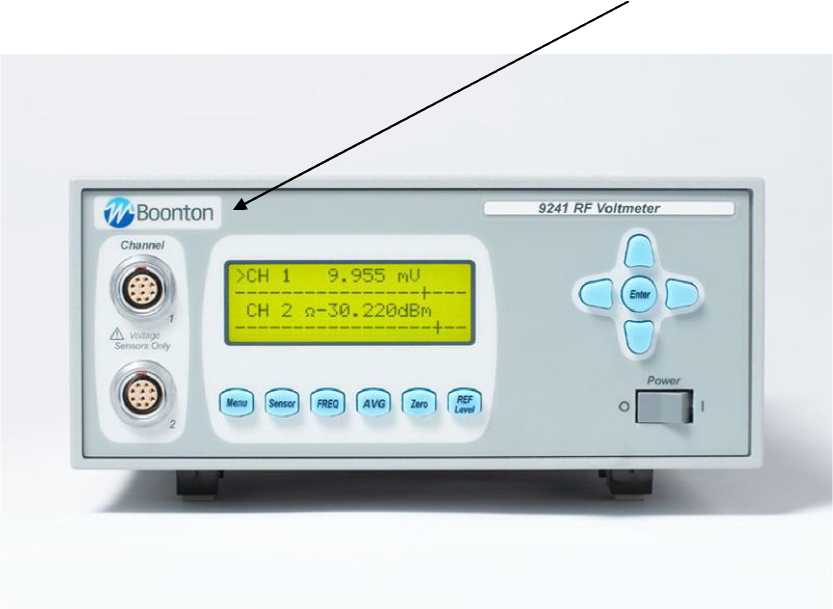

Рисунок 1 - Общий вид измерительного блока вольтметра 9241
**
** - место нанесения знака.

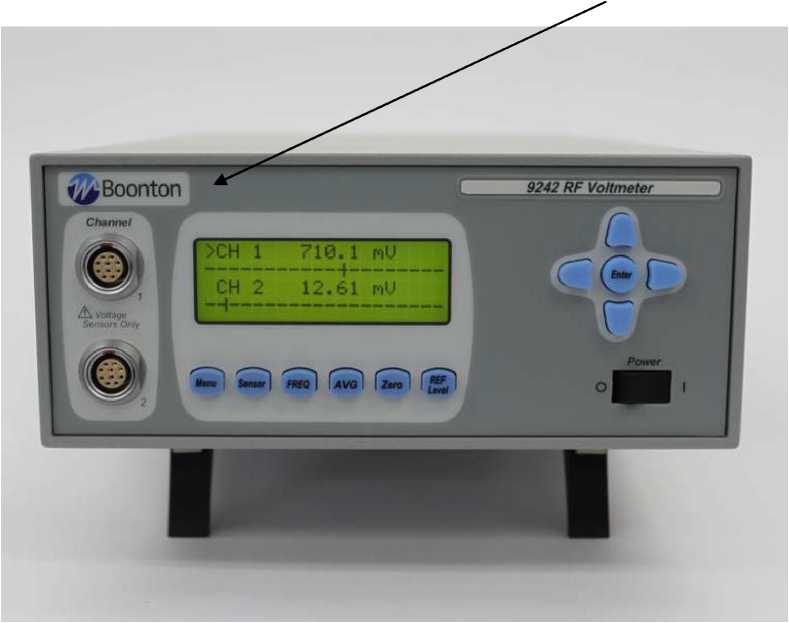

Рисунок 2 - Общий вид измерительного блока вольтметра 9242

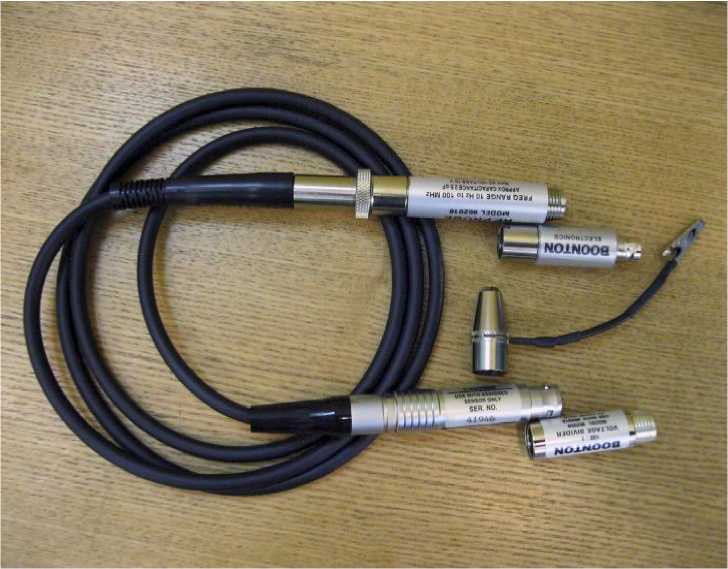

Рисунок 3 - Измерительный зонд, делитель, проходная нагрузка, щуп

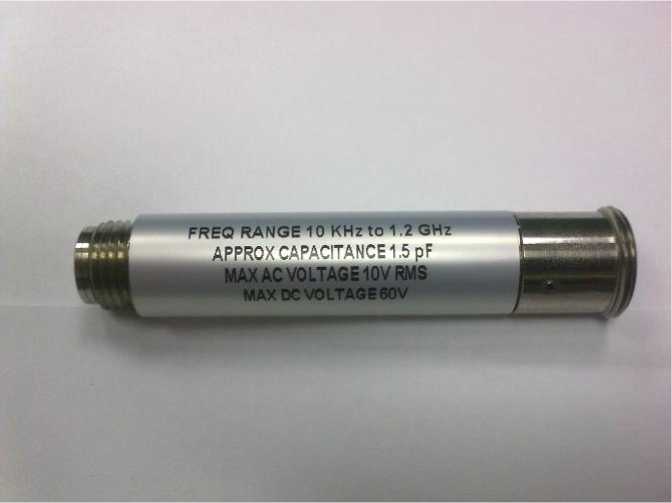

Рисунок 4 - Измерительный зонд 952001

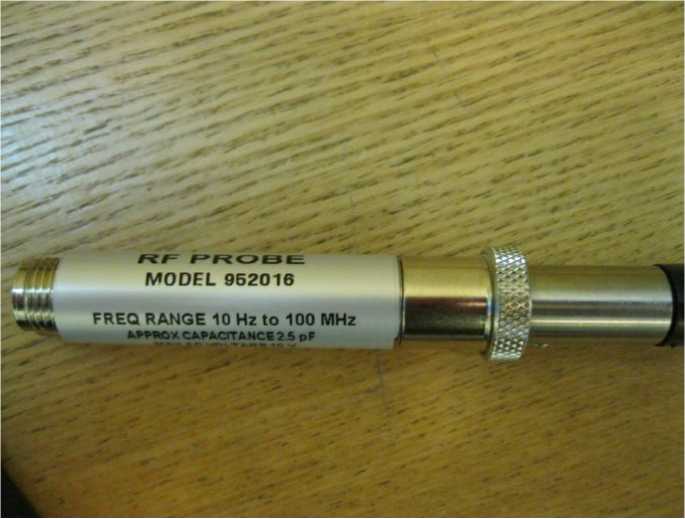

Рисунок 5 - Измерительный зонд 952016
**
** - места пломбировки

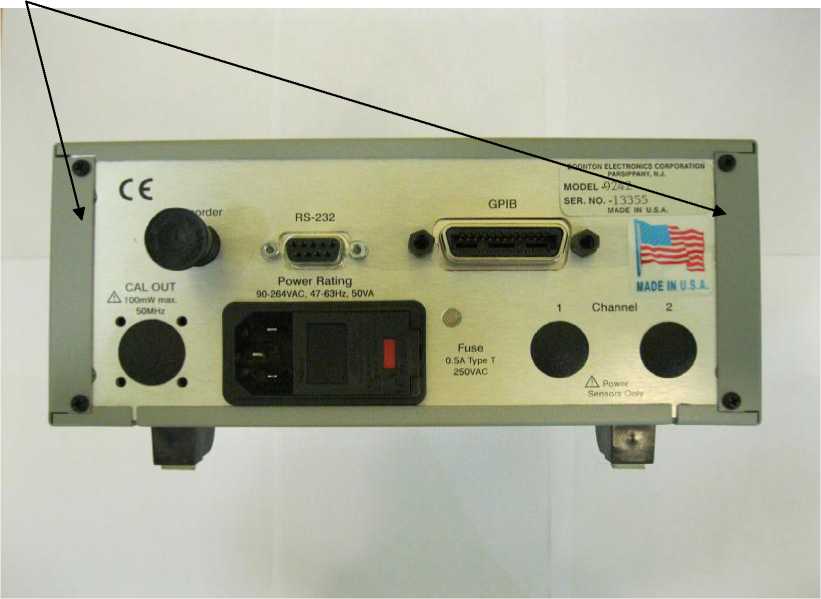

Рисунок 6 - Места пломбировки
Комплект поставки указан в таблице 2.
|
аблица 2 | |||
|
№ п/п |
Наименование |
Кол-во |
Примечание |
|
1 |
Измерительный блок 9241 |
определяется заказчиком | |
|
2 |
Измерительный блок 9242 |
определяется заказчиком | |
|
3 |
Измерительный зонд 952001 |
определяется заказчиком | |
|
4 |
Измерительный зонд 952016 |
определяется заказчиком | |
|
5 |
Делитель 100:1 |
по количеству измерительных зондов | |
|
6 |
Кабель соединительный |
по количеству измерительных зондов | |
|
7 |
Щуп с заземляющим кабелем |
по количеству измерительных зондов | |
|
8 |
Шнур питания |
1 шт. |
для каждого измерительного блока |
|
9 |
Нагрузка проходная 50 Ом |
по количеству измерительных зондов | |
|
10 |
Руководство по эксплуатации |
1 шт. | |
|
11 |
Методика поверки |
1 шт. | |
|
12 |
Паспорт |
1 шт. | |
вольтметров приведены в таблице 1.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон частот, ГГц: - с измерительным зондом 952001 |
от 1 •IO-5 до 1,2 от 1-10-8 до 0,1 |
|
- с измерительным зондом 952016 | |
|
Диапазон измерений напряжения, В |
от 2-10-4 до 10 |
|
Пределы допускаемой абсолютной погрешности вольтметра при измерении ВЧ напряжения на опорной частоте 1 МГц, мВ: - в диапазоне напряжений от 3 мВ до 10 В |
± (0,01-иизм ± 1 ед. мл. р.) |
|
- в диапазоне напряжений от 1 до 3 мВ |
± (0,02-иизм ± 2-ед. мл. р.) |
|
- в диапазоне напряжений от 0,2 до 1 мВ |
± (0,03 -иизм ± 3- ед. мл. р.) |
|
Неравномерность АЧХ относительно опорной частоты 1 МГц, %: измерительного зонда 952001: - в диапазоне частот от 10 кГц до 100 МГц |
± 1 |
|
- в диапазоне частот от 100 МГц до 1 ГГц |
± 3 |
|
- в диапазоне частот от 1 до 1,2 ГГц |
± 7 |
|
измерительного зонда 952016: - в диапазоне частот от 10 Гц до 100 МГц |
± 5 |
|
Габаритные размеры (длина х ширина х высота), мм, не более: |
343 х 210 х 89 |
|
Масса, кг, не более: |
2,3 |
|
Наименование параметра или характеристики |
Значение характеристики |
|
Параметры питания от сети переменного тока: | |
|
- напряжение питания, В |
220 ± 22 |
|
- частота, Гц |
50 ± 0,5 |
|
Потребляемая мощность, В-А, не более |
15 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 15 до 25 |
|
- относительная влажность воздуха при температуре 20 °С, % |
до 80 |
|
- атмосферное давление, мм рт. ст. |
от 630 до 800 |
