Номер по Госреестру СИ: 62832-15
62832-15 Преобразователи измерительные
(52012, 52018, 52026)
Назначение средства измерений:
Преобразователи измерительные 52012, 52018, 52026 (далее - преобразователи измерительные) предназначены для измерений средней мощности синусоидальных СВЧ колебаний.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 24.12.2020
Номер записи - 153987
ID в реестре СИ - 376387
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Boonton Electronics"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2596 от 2024.10.31 Приказ об утверждении Программы национальной стандартизации на 2025 год
Наличие аналогов СИ: Преобразователи измерительные (52012, 52018, 52026)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Boonton Electronics"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49046-12 14.02.2017 |
Вольтметры высокочастотные, 9241, 9242 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49871-12 20.04.2027 |
Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC), Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61867-15 |
Измерители нелинейных искажений, Boonton 1121 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62762-15 24.12.2020 |
Преобразователи измерительные СВЧ, 55340, 55540 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62763-15 24.12.2020 |
Преобразователи измерительные СВЧ, 55006, 55318, 55518 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62832-15 24.12.2020 |
Преобразователи измерительные, 52012, 52018, 52026 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49046-20 23.12.2025 |
Вольтметры высокочастотные, 9241, 9242 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Преобразователи измерительные (52012, 52018, 52026)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Преобразователи измерительные (52012, 52018, 52026)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта методом компьютерной графики и на преобразователь измерительный в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные 52012, 52018, 52026. Паспорт.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным 52012, 52018, 52026
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.569-2000 «ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02178,6 ГГц. Методы поверки и калибровки».
-
3. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62832-15 «Инструкция. Преобразователи измерительные 52012, 52018, 52026 фирмы «Boonton electronics», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.05.2015 г.
Знак поверки наносится на преобразователь измерительный в виде наклейки.
Основные средства поверки:
-
- комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
-
- анализатор цепей векторный N5244A с комплектом калибровочных наборов 58056K (рег. № 47642-11): диапазон рабочих частот от 0,01 до 43 ГГц, пределы допускаемой относительной погрешности измерений КСВН ± 3K %, где К - измеряемое значение КСВН;
-
- генератор сигналов E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 6 нс;
-
- калибратор мощности СВЧ NRPC33 (рег. № 54535-13): диапазон частот от 0 до 18 ГГц диапазон измерений мощности от 140"2 до 1402 Вт, пределы допускаемой относительной погрешности измерений мощности ±1,6 %;
- калибратор мощности СВЧ NRPC40 (рег. № 54535-13): диапазон частот от 0 до 26,5 ГГц диапазон измерений мощности 140"2 до 1102 Вт, пределы допускаемой относительной погрешности измерений мощности ±2,5 %.
Изготовитель
Фирма «Boonton electronics», США
Boonton, 25 Eastmans Road, Parisippany, NJ 07054 United States
Е-mail: info@boonton.com
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая, д.24, стр.2, офис 301 Телефон/факс (495) 651-85-90
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
(ФГБУ «ГНМЦ» Минобороны России)
Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13 Телефон: (495) 583-99-23, факс: (495) 583-99-48
Конструктивно преобразователи измерительные выполнены в металлическом корпусе с коаксиальным СВЧ разъемом с одной стороны, и интерфейсным разъемом для подключения преобразователя к блоку индикации с другой стороны. Блоком индикации может выступать персональная электронно-вычислительная машина (ПЭВМ). Внутри корпуса расположена СВЧ нагрузка -диод.
Принцип действия преобразователей измерительных основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на блоке индикации в линейном и (или) логарифмическом масштабах.
При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов. Имеется возможность ввода калибровочных коэффициентов для преобразователей измерительных при каждом измерении.
По условиям эксплуатации преобразователи измерительные удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

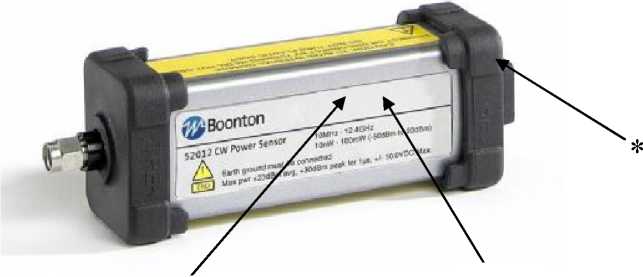

Внешний вид преобразователя измерительного с указанием мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
где: * - место пломбировки от несанкционированного доступа ** - место нанесения знака утверждения типа *** - место нанесения знака поверки
Рисунок 1 - Внешний вид преобразователя измерительного
Комплект поставки включает:
-
- преобразователь измерительный - 1 шт.;
-
- кабель интерфейсный - 1 шт.;
-
- кабель синхронизации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
Таблица 1
|
Наименование параметра или характеристики |
Значение характеристики |
|
Диапазон рабочих частот, ГГц: - для преобразователя измерительного 52012 |
от 0,01 до 12,4 |
|
- для преобразователя измерительного 52018 |
от 0,01 до 18 |
|
- для преобразователя измерительного 52026 |
от 0,01 до 26,5 |
|
Диапазон рабочих мощностей, Вт |
от 140"8 до 1-10’1 |
|
Тип коаксиального соединителя: - для преобразователя измерительного 52012 |
sma («вилка») |
|
- для преобразователя измерительного 52018 |
sma («вилка») |
|
- для преобразователя измерительного 52026 |
2,92 мм («вилка») |
|
КСВН входа в диапазоне рабочих частот, не более: - для преобразователя измерительного 52012 |
1,26 |
|
- для преобразователя измерительного 52018 |
1,26 |
|
- для преобразователя измерительного 52026: - от 0,01 до 18 ГГц включ. |
1,25 |
|
- св. 18 до 26,5 ГГц включ. |
1,35 |
|
Уровень собственных шумов (N), Вт, не более |
± 140"9 |
|
Пределы допускаемой относительной погрешности измерений мощности, %: - для преобразователя измерительного 52012: - в диапазоне частот от 10 МГц до 50 МГц включ.: - в диапазоне мощностей от минус 40 дБмВт до 10 дБмВт включ. |
± [12 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [30 + ((N/Pk)-100)] |
|
- в диапазоне частот св. 50 МГц до 4,5 ГГц включ.: - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [11 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [17 + ((N/Pk)-100)] |
|
- в диапазоне частот св. 4,5 ГГц до 8,5 ГГц включ.: - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [12 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [18 + ((N/Pk)-100)] |
|
- в диапазоне частот св. 8,5 ГГц до 12,4 ГГц включ.: - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [14 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [20 + ((N/Pk)-100)] |
|
- для преобразователя измерительного 52018: - в диапазоне частот от 10 МГц до 50 МГц включ. - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [12 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [30 + ((N/Pk)-100)] |
|
- в диапазоне частот св. 50 МГц до 4,5 ГГц включ. - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [11 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [17 + ((N/Pk)-100)] |
|
- в диапазоне частот св. 4,5 ГГц до 8,5 ГГц включ. - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [12 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [18 + ((N/Pk)-100)] |
|
- в диапазоне частот св. 8,5 ГГц до 12,4 ГГц включ. - в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. |
± [14 + ((N/Pk)-100)] |
|
- в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. |
± [20 + ((N/Pk)-100)] |
|
Наименование параметра или характеристики |
Значение характеристики |
- в диапазоне мощностей от минус 50 дБмВт до 10 дБмВт включ. -в диапазоне мощностей св. 10 дБмВт до 20 дБмВт включ. - для преобразователя измерительного 52026:
(где Pk- измеренное значение мощности, Вт) |
± [16 + ((N/Pk)-100)] ± [21 + ((N/Pk)-100)] ± [10 + ((N/Pk)-100)] ± [11 + ((N/Pk)-100)] ± [12 + ((N/Pk)-100)] |
|
Масса, кг, не более |
0,1 |
|
Г абаритные размеры преобразователей измерительных (длина х ширина х высота), мм, не более |
125 х 43 х 34 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха, при температуре 25 °С, % |
от 15 до 25 до 80 |
