Номер по Госреестру СИ: 61867-15
61867-15 Измерители нелинейных искажений
(Boonton 1121)
Назначение средства измерений:
Измерители нелинейных искажений Boonton 1121 (далее по тексту - измерители) предназначены для автоматического измерения коэффициента гармоник и среднеквадратического значения напряжения переменного тока.
Внешний вид.
Измерители нелинейных искажений
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 152909
ID в реестре СИ - 375309
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Boonton 1121,
Производитель
Изготовитель - Фирма "Boonton Electronics"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1164 от 2015.10.02 Об утверждении типов средств измерений
№2948 от 2021.12.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители нелинейных искажений (Boonton 1121)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Boonton Electronics"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49046-12 14.02.2017 |
Вольтметры высокочастотные, 9241, 9242 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49871-12 20.04.2027 |
Измерители мощности СВЧ с блоками измерительными 4531, 4532, 4541, 4542, 4241, 4242, 4500B и преобразователями измерительными 51200, 51015 (5E), 51033 (6E), 51077A, 57006, 57540, 59340, 51100 (9E), 57518, 59318, 51071A, 51072A, 51075A, 51079A, 51013 (4E), 51011 (4B), 51011 (EMC), Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
61867-15 |
Измерители нелинейных искажений, Boonton 1121 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62762-15 24.12.2020 |
Преобразователи измерительные СВЧ, 55340, 55540 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
62763-15 24.12.2020 |
Преобразователи измерительные СВЧ, 55006, 55318, 55518 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62832-15 24.12.2020 |
Преобразователи измерительные, 52012, 52018, 52026 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
49046-20 23.12.2025 |
Вольтметры высокочастотные, 9241, 9242 Фирма "Boonton Electronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Измерители нелинейных искажений (Boonton 1121)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 4 | 0 | 3 | 0 | 4 | 0 | 3 | |||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Измерители нелинейных искажений (Boonton 1121)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом или специальным штампом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в разделе 4 «Работа с прибором» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям нелинейных искажений Boonton 1121-
1 ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2 ГОСТ 8.110-97 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента гармоник.
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с разделом 5 «Методика поверки» руководства по эксплуатации», утвержденным ФБУ «ЦСМ Московской области» (Центральное отделение) в марте 2015 года.
Основное поверочное оборудование:
- генератор -калибратор гармонических сигналов СК6-122, диапазон воспроизведения
Кг от 0,001 до 100%, погрешность от 0,6 до 2% в зависимости от частоты и Кг, (Госреестр № 46781-11); -7
-
- частотомер универсальный CNT-90, погрешность не более 2-10’7-F, (Госреестр № 41567-09);
-
- калибратор универсальный FLUKE 5520A, диапазон от 0 до 1000 В, погрешность от 0,0115 до 0,025 %, (Госреестр № 29282-05);
-
- вольтметр универсальный В7-78/1, погрешность от 0,0035% до 0,06 %.,
(Госреестр № 52147-12);
-
- анализатор спектра N9030A, погрешность ±0,24 дБ, (Госреестр № 51073-12).
Изготовитель
Фирма " Boonton Electronics ", СШААдрес: 25 Eastmans Road, Parsippany, NJ 07054, United States
Заявитель
Закрытое акционерное общество «Приборы, Сервис, Торговля» (ЗАО «ПриСТ»)
Юридический адрес: 109444, г. Москва, ул. Ташкентская, д. 9
Фактический адрес: 115419, г.Москва, 2-й Донской проезд, д.10, стр.4
ИНН 7721212396, тел. (495) 777-55-91, 777-55-92, факс. (495) 640-30-23
e-mail: prist@prist.ru; www.prist.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Московской области» (ФБУ «ЦСМ Московской области», Центральное отделение).
Юридический и почтовый адрес: 141570, р.п. Менделеево, Солнечногорский р-н, Московская обл.
Тел. (495) 994-22-10, факс (495) 994-22-11
www.mencsm.ru, E-mail: info@mencsm.ru
Измерители обеспечивает:
-
- измерение коэффициента гармоник, среднеквадратического значения переменного напряжения, постоянного напряжения, частоты;
-
- использование микропроцессорного управления режимами работы и обработки результатов измерений;
-
- автоматическую настройку на частоту входного сигнала и установку диапазон для достижения минимальной погрешности измерения;
-
- индикацию частоты входного сигнала.
Измерители имеют симметричный вход, встроенные фильтры верхних и нижних частот. Для точных измерений сигналов сложной формы и шума измерители используют среднеквадратичный или квази-пиковый детектор. Точные измерения искажений могут выполнены до минус 90 дБ.
Измерители имеют встроенный низкочастотный генератор синусоидального напряжения с низким уровнем гармонических искажений и собственных шумов. Генератор синусоидального напряжения имеет перестраиваемый импеданс, который может быть установлен 50 Ом, 150 Ом, 600 Ом. Встроенный генератор позволяет проводить свипирующие измерения.
На передней панели измерителей расположены:
-
- 2 индикаторных табло параметров для функции измерителя и генератора;
-
- индикаторное табло для выбора программ измерений;
-
- кнопки управления и настроек режимов измерителя и генератора;
-
- цифровая клавиатура;
-
- входной разъем (измеритель) и выходной разъем (генератор).
На задней панели измерителей расположены дополнительные служебные разъемы, используемые для подключения к самописцу, выход и вход опорного генератора, интерфейс GPIB, опциональные измерительные разъемы, разъем для подключения питания.

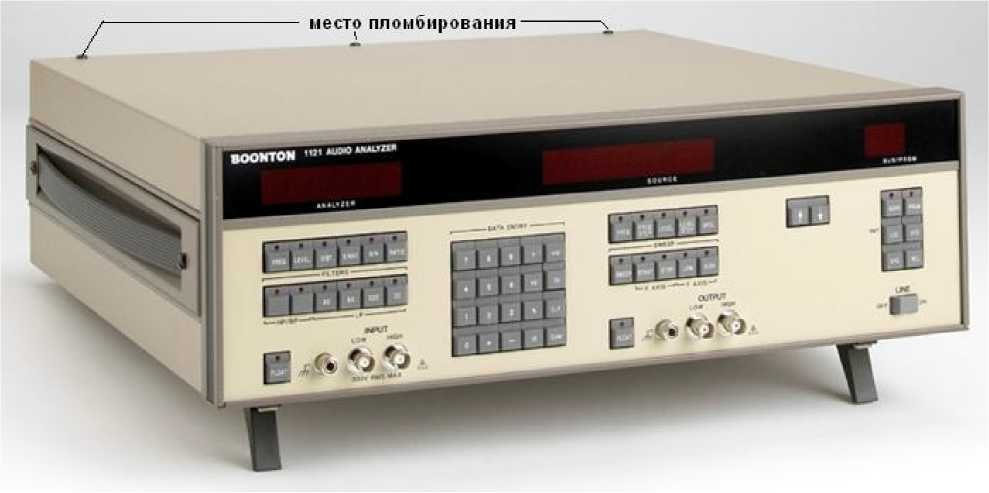

Внешний вид и места опломбирования измерителей представлены на рисунке 1.
Рисунок 1 - Внешний вид и места опломбирования измерителей
Таблица 1
|
Наименование характеристики |
Значение |
|
Характеристики входа (измерителя) | |
|
Диапазон измерения частоты, Гц |
от 5 до 200 000 |
|
Разрешение (единица младшего разряда), Гц - в диапазоне от 5 до 199,999 Гц |
0,001 |
|
- в диапазоне от 200 до 1999,99 Гц |
0,01 |
|
- в диапазоне от 2 до 19,9999 кГц |
0,1 |
|
- в диапазоне от 20 до 199,999 кГц |
1,0 |
|
Чувствительность, мВ - в частотном режиме |
5 |
|
- в режиме измерения искажений |
50 |
|
Пределы допускаемой абсолютной погреш- |
± (1 •Ю’6 •f + 1 е.м.р.) |
|
ности измерения частоты, Гц |
(где^ - измеренное числовое значение частоты, Гц, е.м.р. - значение единицы младшего разряда, Гц) |
|
Диапазон частот, Гц - при измерении напряжения |
от 5 до 200 000 |
|
- при измерении гармоник |
от 10 до 100 000 |
|
Верхние пределы диапазонов измерения пе- |
300 В; 30 В; 3 В; 300 мВ; 30 мВ; |
|
ременного напряжения |
3 мВ; 0,3 мВ |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности измерения переменного напряжения, В
|
± 0,01 • иизм. ± 0,02^иизм. ± 0,03 •иизм. ± 0,04^иизм. (где, иизм. - измеренное значение напряжения, В) |
|
Верхние пределы диапазонов измерения постоянного напряжения, В |
300; 30; 3 |
|
Пределы допускаемой абсолютной основной погрешности измерения постоянного напряжения, В
|
± 0,006 ± 0,0Гиизм. (где иизм. - измеренное значение напряжения, В) |
|
Диапазон индикации измеренных значений коэффициента гармоник, % |
от 0,00001 (минус 140 дБ) до 100 (0 дБ) |
|
Разрешение (единица младшего разряда), % |
0,00001 - для Кг < 0,11% 0,0001 - для Кг < 1,1% 0,001 - для Кг < 11% 0,01 - для Кг < 100% |
|
Пределы допускаемой абсолютной погрешности измерения Кг, % для 1% < Кг:
|
± (0,03- Кг + 0,03) ± (0,02- Кг + 0,03) ± (0,05- Кг + 0,03) |
|
для 1%<Кг < 10 %:
|
± (0,05- Кг + 0,03) ± (0,03- Кг + 0,05) ± 0,1- Кг |
|
для 10%<Кг < 20 %: - в диапазоне от 20 Гц до 100 кГц |
± 0,1- Кг |
|
для Кг > 20 % |
не нормируется |
|
Характеристики входа |
тип - симметричный, сопротивление 100 кОм |
|
Характеристики выхода (генератора) | |
|
Диапазон частот, Гц |
от 10 до 140 000 |
|
Наименование характеристики |
Значение |
|
Разрешение (единица младшего разряда), Гц - в диапазоне от 10 до 199,999 Гц |
0,001 |
|
- в диапазоне от 200 до 1999,99 Гц |
0,01 |
|
- в диапазоне от 2 до 19,9999 кГц |
0,1 |
|
- в диапазоне от 20 до 140 кГц |
1,0 |
|
Пределы допускаемой абсолютной погреш- |
± (1Г10-6 f + 1 е.м.р.), |
|
ности установки частоты, Гц |
(где f - установленное значение частоты, Гц, е.м.р. - значение единицы младшего разряда, Гц) |
|
Диапазон установки напряжения |
от 0,01 мВ до 16 В |
|
(на высокоомной нагрузке) |
(эффективное значение) |
|
Верхние пределы диапазонов установки напряжения |
16 В; 3 В; 300 мВ; 30 мВ |
|
Разрешение (единица младшего разряда), мВ - в диапазоне от 0 до 30 мВ |
0,01 |
|
- в диапазоне от 30 до 300 мВ |
0,1 |
|
- в диапазоне от 300 до 3000 мВ |
1 |
|
- в диапазоне от 3 до 16 В |
5 |
|
Выходной импеданс, Ом |
50, 150, 600 |
|
Пределы допускаемой абсолютной погрешности установки напряжения, В (в диапазоне от 0,6 мВ до 16 В) - от 10 Гц до 50 кГц |
± (0,005/Густ. + 0,0005/ипр.) |
|
- от 50 до 100 кГц |
± (0,01-иуст. + 0,0005/ипр.) |
|
- от 100 до 140 кГц |
± (0,015/Туст. + 0,001-ипр.) |
|
(где, иуст. - установленное значение напряже- | |
|
ния на выходе, В, | |
|
ипр. - значение верхнего предела диапазона ус- | |
|
тановки напряжения, В) | |
|
Неравномерность АЧХ относительно опорного значения на частоте 1 кГц (на нагрузке 50 Ом), % - от 10 Гц до 50 кГц в диапазоне 30 мВ - 8 В |
± 0,5 |
|
- от 10 Гц до 100 кГц в диапазоне 30 мВ - 8 В |
± 1 |
|
- от 10 Гц до 140 кГц в диапазоне 30 мВ - 8 В |
± 1,5 |
|
Уровень гармоник в выходном сигнале по отношению к уровню несущей в диапазонах, %: - от 10 Гц до 20 кГц, диапазон 80 кГц | |
|
0,01 (минус 80 дБ) | |
|
- от 10 Гц до 50 кГц, диапазон 220 кГц |
0,02 (минус 74 дБ) |
|
- от 10 Гц до 50 кГц, диапазон 500 кГц |
0,032 (минус 70 дБ) |
|
- от 50 до 100 кГц, диапазон 500 кГц |
0,056 (минус 65 дБ) |
|
- от 100 до 140 кГц, диапазон 500 кГц |
0,1 (минус 60 дБ) |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
23±5 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Напряжение питающей сети, В |
100±10%, 120 ±10%, 220±10%, 240±10% |
|
Частота питающей сети, Гц |
50 - 400 |
|
Потребляемая мощность, В •А, не более |
80 |
|
Г абаритные размеры, мм |
174 х 149 х 458 |
|
Масса, кг, не более |
11,3 |
