Номер по Госреестру СИ: 62762-15
62762-15 Преобразователи измерительные СВЧ
(55340, 55540)
Назначение средства измерений:
Преобразователи измерительные СВЧ 55340, 55540 (далее - преобразователи измерительные) предназначены для измерений пиковой и средней мощности импульсно-модулированных СВЧ колебаний.
Внешний вид.
Преобразователи измерительные СВЧ
Рисунок № 1
Внешний вид.
Преобразователи измерительные СВЧ
Рисунок № 2
Внешний вид.
Преобразователи измерительные СВЧ
Рисунок № 3
Внешний вид.
Преобразователи измерительные СВЧ
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом компьютерной графики и на преобразователь измерительный в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные СВЧ 55340, 55540. Паспорт.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным СВЧ 55340, 55540
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.569-2000 «ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02178,6 ГГц. Методы поверки и калибровки».
-
3. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62762-15 «Инструкция. Преобразователи измерительные 55340, 55540 фирмы «Boonton electronics», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.05.2015 г.
Основные средства поверки:
-
- комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
-
- анализатор цепей векторный N5244A с комплектом калибровочных наборов 58056K (рег. № 47642-11): диапазон рабочих частот от 0,01 до 43 ГГц, пределы допускаемой относительной погрешности измерений КСВН ± 3K %, где К - измеряемое значение КСВН;
-
- генератор сигналов E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 6 нс;
-
- калибратор мощности СВЧ NRPC40 (рег. № 54535-13): диапазон частот от 0 до 40 ГГц, диапазон измерений мощности от 10-2 до 102 Вт, пределы допускаемой относительной погрешности измерений мощности ±2,5 %.
Изготовитель
Фирма «Boonton electronics», США
Boonton, 25 Eastmans Road, Parisippany, NJ 07054 United States
Е-mail: info@boonton.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России) Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13 Телефон: (495) 583-99-23, факс: (495) 583-99-48Конструктивно преобразователи измерительные выполнены в металлическом корпусе с коаксиальным СВЧ разъемом с одной стороны, и интерфейсным разъемом для подключения преобразователя измерительного к блоку индикации с другой стороны. Блоком индикации может выступать ноутбук или персональный компьютер. Со стороны расположения интерфейсного разъема присутствует разъем синхронизации.
Внутри корпуса расположена СВЧ нагрузка -диод.
Принцип действия преобразователей измерительных основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на блоке индикации в линейном и (или) логарифмическом масштабах.
При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов.
По условиям эксплуатации преобразователи измерительные удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 °С и относительной влажностью окружающего воздуха от 50 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.
Внешний вид преобразователей измерительных приведен на рисунке 1.
Места пломбировки преобразователей измерительных от несанкционированного доступа и нанесения знака утверждения типа, знака поверки на рисунке 2.

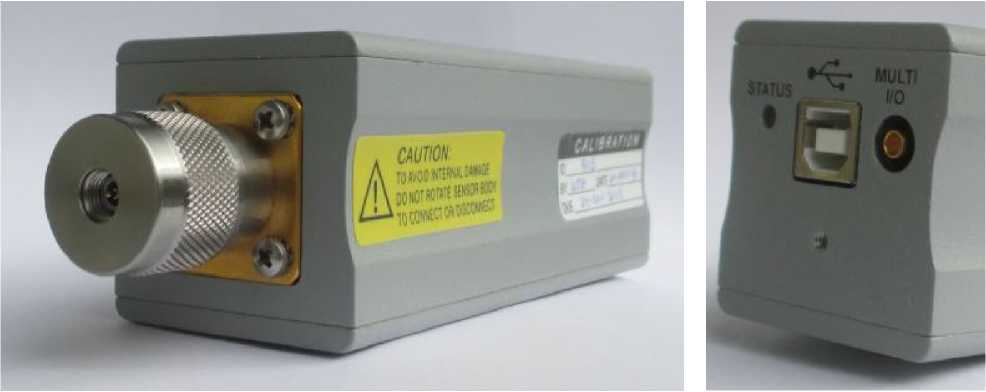

Рисунок 1 - Внешний вид преобразователей измерительных
где: * - место пломбировки от несанкционированного доступа ** - место нанесения знака утверждения типа *** - место нанесения знака поверки

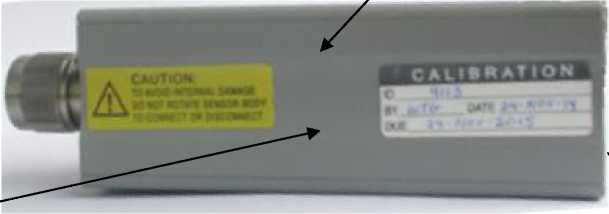

Рисунок 2 - Внешний вид преобразователей измерительных
Таблица 1
Наименование параметра или характеристики |
Значение характеристики |
Диапазон рабочих частот, ГГц: - для преобразователя измерительного 55340 |
от 0,05 до 40 |
- для преобразователя измерительного 55540 |
от 0,05 до 40 |
Диапазон рабочих мощностей, Вт: - для преобразователя измерительного 55340: при измерении пиковой мощности |
от 4-10-6 до 1-10’1 от 4^10-7 до 1-10’1 |
при измерении средней мощности | |
- для преобразователя измерительного 55540: при измерении пиковой мощности |
от 1 • 10-7 до 1-10’1 от 140-7 до 1-10’1 |
при измерении средней мощности | |
Тип коаксиального соединителя - для преобразователя измерительного 55340 |
2,92 мм («вилка») |
- для преобразователя измерительного 55540 |
2,92 мм («вилка») |
КСВН входа в диапазоне частот, не более: - для преобразователя измерительного 55340: от 0,05 до 4,0 ГГц включ. |
1,15 |
св. 4,0 до 38,0 ГГц включ. |
1,65 |
св. 38,0 до 40,0 ГГц включ. |
2,00 |
- для преобразователя измерительного 55540: от 0,05 до 4,0 ГГц включ. |
1,25 |
св. 4,0 до 38,0 ГГц включ. |
1,65 |
св. 38,0 до 40,0 ГГц включ. |
2,00 |
Уровень собственных шумов (N), Вт, не более: - для преобразователя измерительного 55340: при измерении пиковой мощности |
± 440-7 |
при измерении средней мощности |
± 4-10-7 |
Наименование параметра или характеристики |
Значение характеристики |
- для преобразователя измерительного 55540: при измерении пиковой мощности при измерении средней мощности |
1+ 1+ о о 40 00 |
Время нарастания переходной характеристики, нс, не более:
в режиме «slow»
в режиме «fast» в режиме «slow» |
5 1-104 100 1-104 |
Пределы допускаемой относительной погрешности измерений средней мощности, %:
в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ.
в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ. (где Pk- измеренное значение средней мощности, Вт) |
± [6 + ((Л/Pk) • 100)] ± [15 + ((Л/Pk) • 100)] ± [6 + ((Л/Pk) • 100)] ± [15 + ((Л/Pk) • 100)] |
Пределы допускаемой относительной погрешности измерений пиковой мощности, %:
в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ.
в диапазоне частот от 0,05 до 4 ГГц включ. в диапазоне частот св. 4 до 40 ГГц включ. (где Pk- измеренное значение пиковой мощности, Вт) |
± [7 + ((Л/Pk) • 100)] ± [26 + ((Л/Pk) • 100)] ± [7 + ((Л/Pk) • 100)] ± [26 + ((Л/Pk) • 100)] |
Масса, кг, не более |
0,4 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
145 х 43 х 43 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность воздуха при температуре 25 °С, % |
от 15 до 25 65 ± 15 |
