Номер по Госреестру СИ: 62763-15
62763-15 Преобразователи измерительные СВЧ
(55006, 55318, 55518)
Назначение средства измерений:
Преобразователи измерительные СВЧ 55006, 55318, 55518 (далее - преобразователи измерительные) предназначены для измерений пиковой и средней мощности импульсно-модулированных СВЧ колебаний.
Внешний вид.
Преобразователи измерительные СВЧ
Рисунок № 1
Внешний вид.
Преобразователи измерительные СВЧ
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта методом компьютерной графики и на преобразователь измерительный в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Преобразователи измерительные СВЧ 55006, 55318, 55518. Паспорт.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным СВЧ 55006, 55318, 55518
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
-
2. ГОСТ 8.569-2000 «ГСИ. Ваттметры СВЧ малой мощности диапазона частот 0,02-178,6 ГГц. Методы поверки и калибровки».
-
3. ГОСТ Р 8.562-2007 «ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
-
4. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 62763-15 «Инструкция. Преобразователи измерительные СВЧ 55006, 55318, 55518 фирмы «Boonton electronics», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 28.05.2015 г.
Знак поверки наносится на преобразователь измерительный в виде наклейки.
Основные средства поверки:
-
- комплект для измерений соединителей коаксиальных КИСК-3,5 (рег. № 9865-85): пределы допускаемой абсолютной погрешности калибров-пробок ± 0,008 мм, пределы допускаемой абсолютной погрешности индикаторов часового типа ± 0,02 мм, пределы допускаемой абсолютной погрешности устройств измерения несоосности ± 0,03 мм);
-
- анализатор цепей векторный N5244A с комплектом калибровочных наборов 58056K (рег. № 47642-11): диапазон рабочих частот от 0,01 до 43 ГГц, пределы допускаемой относительной погрешности измерений КСВН ± 3K %, где К - измеряемое значение КСВН;
-
- генератор сигналов E8257D с опциями 550, UNW, 1EU (рег. № 36797-08): диапазон частот от 0,01 до 50 ГГц (опция 550), выходная мощность не менее 100 мВт (опция 1EU), время нарастания фронта на частоте 500 МГц в режиме модуляции короткими импульсами (опция UNW), 6 нс;
-
- калибратор мощности СВЧ NRPC18 (рег. № 54535-13): диапазон частот от 0,01 до
18 ГГц, тип соединителя N, диапазон измерений мощности от 10-2 до 102 Вт, пределы
допускаемой относительной погрешности измерений мощности ±1,6 %.
Изготовитель
Фирма «Boonton electronics», США
Boonton, 25 Eastmans Road, Parisippany, NJ 07054 United States
Е-mail: info@boonton.com
Заявитель
Общество с ограниченной ответственностью «СертСЕ» (ООО «СертСЕ»)
Юридический (почтовый) адрес: 125315, г. Москва, ул. Часовая д.24, стр.2, офис 301 Телефон/факс (495) 651-85-90
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России) Юридический (почтовый) адрес: 141006, г. Мытищи, Московская область, ул. Комарова, д. 13 Телефон: (495) 583-99-23, факс: (495) 583-99-48
Конструктивно преобразователи измерительные выполнены в металлическом корпусе с коаксиальным СВЧ разъемом с одной стороны, и интерфейсным разъемом для подключения преобразователя к блоку индикации с другой стороны. Блоком индикации может выступать ноутбук или персональный компьютер. Со стороны расположения интерфейсного разъема присутствует разъем синхронизации.
Внутри корпуса расположена СВЧ нагрузка - диод.
Принцип действия преобразователей измерительных основан на преобразовании энергии СВЧ в напряжение, пропорциональное рассеиваемой мощности, усилении напряжения сигнала, преобразовании его в цифровую форму и отображении на блоке индикации в линейном и (или) логарифмическом масштабах.
При проведении измерений полученные результаты корректируются с помощью калибровочных коэффициентов.
Внешний вид преобразователей измерительных приведен на рисунке 1.

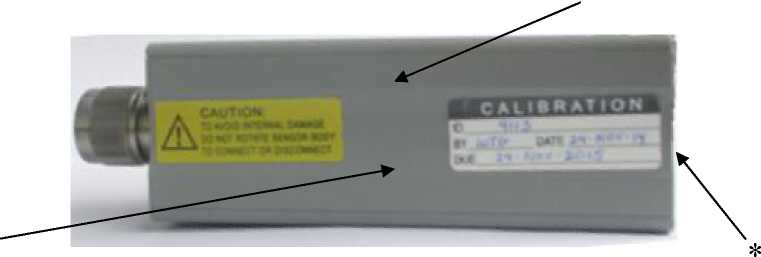

Места пломбировки преобразователей измерительных от несанкционированного доступа и нанесения знака утверждения типа, знака поверки приведены на рисунке 2.

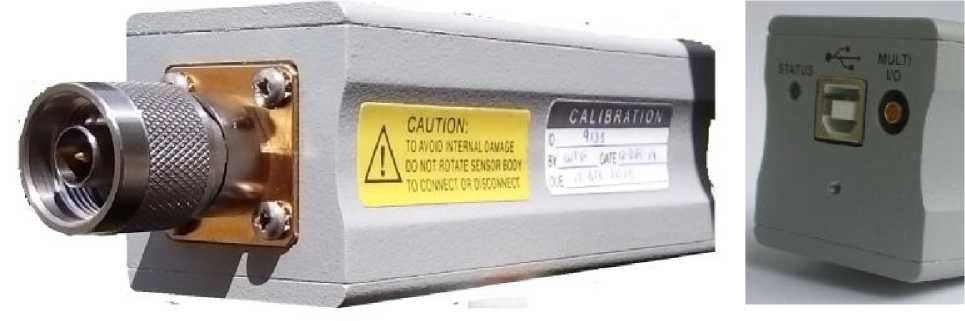

Рисунок 1 - Внешний вид преобразователей измерительных
где: * - место пломбировки от несанкционированного доступа
** - место нанесения знака утверждения типа
*** - место нанесения знака поверки
Рисунок 2 - Внешний вид преобразователей измерительных
Комплект поставки включает:
-
- преобразователь измерительный - 1 шт.;
-
- кабель интерфейсный - 1 шт.;
-
- кабель синхронизации - 1 шт.;
-
- методика поверки - 1 шт.;
-
- паспорт - 1 шт.
Таблица 1
Наименование параметра или характеристики |
Значение характеристики | |
Диапазон рабочих частот, ГГц
|
от 0,05 до 6 от 0,05 до 18 от 0,05 до 18 | |
Диапазон рабочих мощностей, Вт: | ||
- для преобразователя измерительного 55006 | ||
- при измерении пиковой мощности |
от 1 • 10-8 до |
140’1 |
- при измерении средней мощности |
от 1 • 10-9 до |
140’1 |
- для преобразователя измерительного 55318 | ||
- при измерении пиковой мощности |
от 4-10-6 до |
140-1 |
- при измерении средней мощности |
от 440-7 до |
140’1 |
- для преобразователя измерительного 55518 |
-7 | |
- при измерении пиковой мощности |
от 140' до |
140’1 |
- при измерении средней мощности |
от 1 • 10-7 до |
140’1 |
Тип коаксиального соединителя по ГОСТ 13317-89 |
III (вариант 3) | |
КСВН входа в диапазоне частот, не более: | ||
- для преобразователя измерительного 55006 |
1,25 | |
- для преобразователя измерительного 55318 | ||
- от 0,05 до 2,0 ГГц включ. |
1,15 | |
- св. 2,0 до 16,0 ГГц включ. |
1,28 | |
- св. 16,0 до 18,0 ГГц включ. |
1,34 | |
- для преобразователя измерительного 55518 | ||
- от 0,05 до 2,0 ГГц включ. |
1,15 | |
- св. 2,0 до 6,0 ГГц включ. |
1,20 | |
- св. 6,0 до 16,0 ГГц включ. |
1,28 | |
- св. 16,0 до 18,0 ГГц включ. |
1,34 |
Наименование параметра или характеристики |
Значение характеристики |
Уровень собственных шумов (N), не более, Вт:
|
± Ы0-9 |
Наименование параметра или характеристики |
Значение характеристики |
|
± Г10-10 ± 440-7 ± 440-8 ± Ы0-8 ± Г10-9 |
Время нарастания переходной характеристики, не более, нс
|
3 1-104 5 1-104 100 1-104 |
Пределы допускаемой относительной погрешности измерений средней мощности в диапазоне рабочих частот, % (где Pk- измеренное значение мощности, Вт)
|
± [15+ ((V/Pk)-100)] ± [8+ ((V/Pk) -100)] ± [80+ ((V/Pk) -100)] ± [12+ ((V/Pk) -100)] ± [8+ ((V/Pk) -100)] ± [27+ ((V/Pk) -100)] ± [13+ ((V/Pk) -100)] ± [8+ ((V/Pk) -100)] |
Пределы допускаемой относительной погрешности измерений пиковой мощности в диапазоне рабочих частот, % (где Pk- измеренное значение мощности, Вт)
|
± [16+ ((V/Pk) -100)] ± [9+ ((V/Pk) -100)] ± [81+ ((V/Pk) -100)] ± [13+ ((V/Pk) -100)] ± [9+ ((V/Pk) -100)] |
Наименование параметра или характеристики |
Значение характеристики |
- в диапазоне рабочих мощностей от 3,240-8 до 140-7 Вт включ. |
± [28+ ((tf/Pk) -100)] |
- в диапазоне рабочих мощностей св. Г10-7 до 1 •IO-6 Вт включ. |
± [14+ ((tf/Pk)-100)] |
- в диапазоне рабочих мощностей св. V10-6 до 1 •IO-1 Вт включ. |
± [9+ ((tf/Pk) -100)] |
Масса, кг, не более |
0,4 |
Г абаритные размеры (длина х ширина х высота), мм, не более |
145 х 43 х 43 |
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от 15 до 25 |
относительная влажность воздуха, % |
65 ± 15 |
