Номер по Госреестру СИ: 49046-20
49046-20 Вольтметры высокочастотные
(9241, 9242)
Назначение средства измерений:
Вольтметры высокочастотные 9241, 9242 (далее - вольтметры) предназначены для измерений средних квадратических значений переменного напряжения в коаксиальных трактах и полосковых линиях.
Внешний вид.
Вольтметры высокочастотные
Рисунок № 1
Внешний вид.
Вольтметры высокочастотные
Рисунок № 2
Внешний вид.
Вольтметры высокочастотные
Рисунок № 3
Внешний вид.
Вольтметры высокочастотные
Рисунок № 4
Внешний вид.
Вольтметры высокочастотные
Рисунок № 5
Программное обеспечение
Программное обеспечение (ПО) вольтметров предназначено для реализации процесса управления вольтметром, включает встроенное ПО измерительного блока вольтметра «9240 Firmware» и метрологически значимую часть ПО.
Конструкция вольтметров исключает возможность несанкционированного влияния на метрологически значимую часть встроенного ПО, поскольку она хранится в памяти адаптера данных (Data Sensor Adapter, p/n 95109101A) из комплекта применяемого измерительного зонда, подключаемого к измерительному блоку вольтметра. В момент подключения зонда метрологически значимая часть ПО (содержащая тип зонда, заводской номер зонда, калибровочные константы) считывается из памяти адаптера данных и, используется в последующем измерительным блоком вольтметра.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
9240 Firmware v20120801.hex |
Номер версии (идентификационный номер) ПО |
Version 20120801 - Released 8/1/2012 |
Цифровой идентификатор ПО |
886F134DB86312EBDF4E598173B3 7B87 |
Алгоритм вычисления контрольной суммы исполняемого кода |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на корпус измерительного блока в виде наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вольтметрам высокочастотным 9241, 9242Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.05.2018 № 1053.
Техническая документация фирмы-изготовителя.
Поверка
Поверка осуществляется по документу МП 49046-20 «Государственная система обеспечения единства измерений. Инструкция. Вольтметры высокочастотные 9241, 9242. Методика поверки» утвержденному ФГБУ «ГНМЦ» Минобороны России 06.08.2020.Основные средства поверки:
- калибратор универсальный Н4-7 (рег. № 22125-01): диапазон воспроизводимых среднеквадратических значений напряжения переменного тока синусоидальной формы от 0,1 мкВ до 700 В в диапазоне частот от 0,1 Гц до 10 кГц и от 10 мВ до 20 В в диапазоне частот от 0,1 Гц до 1 МГц; пределы допускаемой основной относительной погрешности на частоте 10 кГц в диапазоне измерений от 10 мВ до 300 В ±(0,0044...0,086) %; пределы допускаемой основной относительной погрешности воспроизведения напряжения переменного тока синусоидальной формы на уровне 1 В и частоте 1 МГц ±0,3%.
- калибратор переменного напряжения Н5-5 (рег. № 41272-09): диапазон воспроизведения напряжений от 3 мкВ до 3 В, диапазон частот от 10 Гц до 2 ГГц, пределы допускаемой относительной погрешности воспроизведения напряжения ±(0,06...14) %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вольтметров с требуемой точностью.
Знак поверки наносится на корпус блока измерительного и/или в свидетельство о поверке в виде наклейки.
Изготовитель
Фирма «Boonton Electronics», СШААдрес: 25 Eastmans Road, Parsippany, NJ 07054 United States
Телефон: +1 (973) 386-96-96, факс: +1 (973) 386-91-91
Web-сайт: http://www.boonton.com
E-mail: info@boonton.com
Заявитель
Общество с ограниченной ответственностью «Микроэлектроника» (ООО «Микроэлектроника»)Адрес: 125315, г. Москва, ул. Часовая, дом 30, помещение VI, офис 2, этаж 2
Телефон (факс): +7 (495) 105-96-88
Web-сайт: http://micro-electronics.ru
E-mail: info@micro-electronics.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Принцип действия вольтметра заключается в преобразовании зондом измеряемого напряжения переменного тока в нормированное значение напряжения постоянного тока с последующим его преобразованием в цифровой код измерительным блоком с помощью аналого-цифрового преобразователя (АЦП).
Конструктивно вольтметр состоит из измерительного блока и измерительных зондов. Измерительный блок выполнен в виде моноблока с цифровым дисплеем для индикации результатов измерений и разъемами для подключения к блоку измерительных зондов. Измерительный блок модели 9241 имеет один канал для подключения измерительных зондов, а измерительный блок модели 9242 - два канала.
В вольтметре могут использоваться два различных зонда для преобразования переменного напряжения в постоянное:
первый зонд - низкочастотный (952016) - работает в диапазоне частот от 10 Гц до 100 МГц;
второй зонд - широкополосный (952001B) - работает в диапазоне частот от 10 кГц до 1,2 ГГц.
Измерительные зонды 952016 и 952001B выполнены в виде цилиндров с внешней резьбой по наружному проводнику и центральным планарным точечным контактом, что обеспечивает подключение к нему различных насадок из комплекта поставки:
-
- проходной нагрузки 50 Ом с выходным электрическим соединителем BNC (тип V «розетка» по ГОСТ 13317, ГОСТ 20265) 952002;
-
- делителей 100:1 952005 (используется совместно с широкополосным зондом 952001B) и 952058 (используется совместно с низкочастотным зондом 952016);
-
- щупа (с иглой или зажимом) для измер ений в нестандартизированных трактах.
-
- перехода тройникового, для подключения зондов в стандартные 50-Омные тракты 7/3,04 мм 952003.
Каждый зонд комплектуется адаптером данных («p/n 95109101A SENSOR DATA ADAPTER»), который хранит индивидуальные поправки для зонда, применяющиеся при измерениях вольтметром. Заводской номер измерительного зонда, с которым комплектуется адаптер данных наносится на корпус адаптера данных. Применение адаптера данных совместно с другими измерительными зондами не допускается.
Общий вид измерительного блока вольтметров приведен на рисунках 1, 2. Общий вид измерительных зондов (с насадками) и тройника приведены на рисунках 3.. .5.
Место нанесения знака утв ерждения типа приведено на рисунке 1.
Схема пломбировки от несанкционированного доступа составных частей вольтметра приведена на рисунке 2.
* - место нанесения знака утверждения типа.

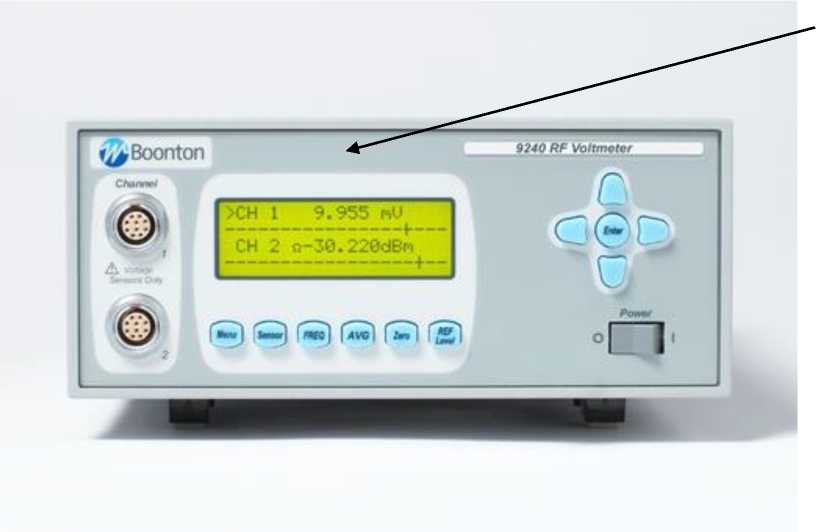

Рисунок 1 - Общий вид измерительного блока вольтметров 9241, 9242.
** - места пломбировки.

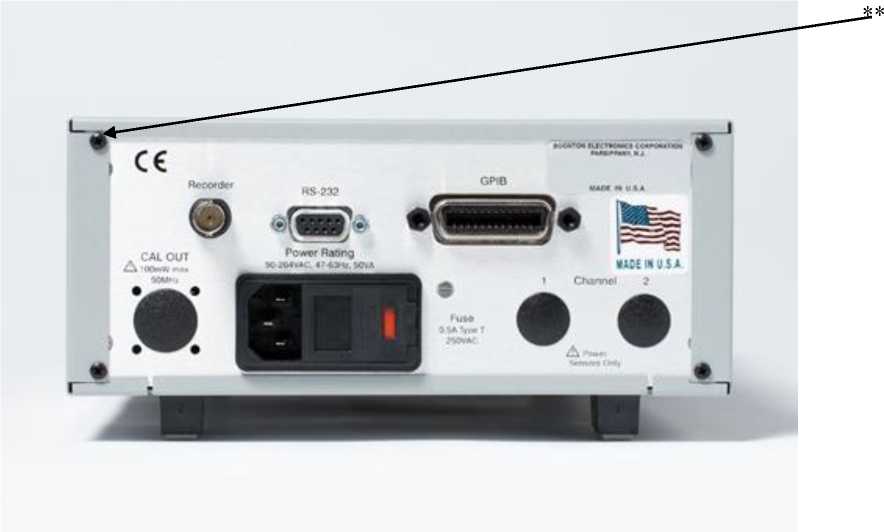

Рисунок 2 - Схема пломбировки от несанкционированного доступа измерительных блоков вольтметров 9241, 9242

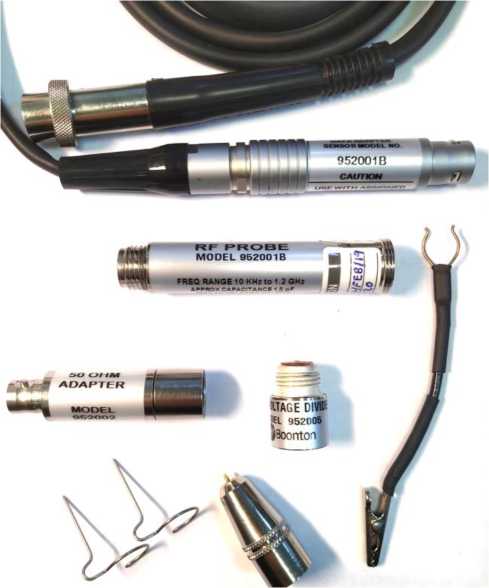

Рисунок 3 - Общий вид измерительного зонда 952001B с адаптером данных 95109101A и насадками

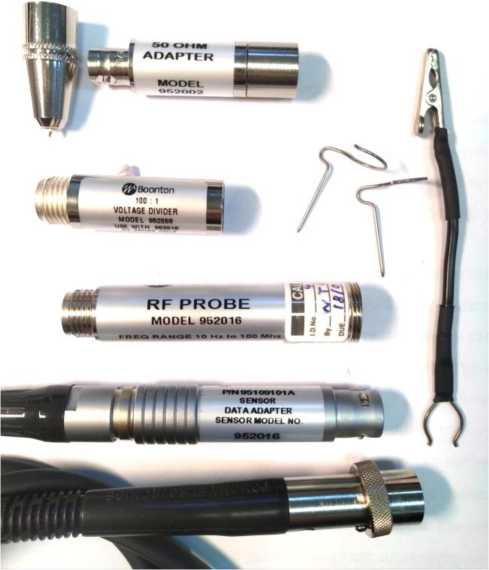

Рисунок 4 - Общий вид измерительного зонда 952016 с адаптером данных 95109101A и насадками

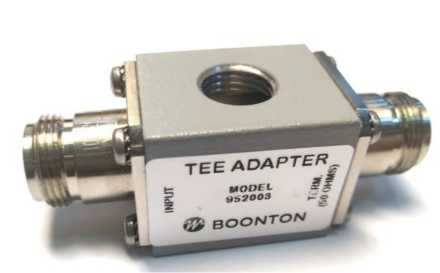

Рисунок 5 - Общий вид перехода тройникового модели 952003
Таблица 4 - Комплектность вольтметра
Наименование |
Обозначение |
Количество |
Примечание |
Измерительный блок |
9241 или 9242 |
1 шт. |
Определяется заказчиком |
Измерительный зонд |
952001B |
Определяется заказчиком | |
Измерительный зонд |
952001B |
Определяется заказчиком | |
Делитель 100:1 |
952005 |
В комплекте с зондом 952001B | |
Делитель 100:1 |
952058 |
В комплекте с зондом 952016 | |
Нагрузка проходная 50 Ом |
952002 |
По количеству измерительных зондов | |
Кабель соединительный c адаптером данных |
95109101A |
По количеству измерительных зондов | |
Щуп с заземляющим кабелем |
По количеству измерительных зондов | ||
Переход тройниковый 50 Ом |
952003 |
1 шт. |
Используется при поверке |
Шнур питания |
SCZ-1R |
1 шт. | |
Руководство по эксплуатации |
1 экз. | ||
Методика поверки |
1 экз. | ||
Паспорт |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон частот, МГц - с зондом 952001B |
от 10-2 до 1,2-103 |
- с зондом 952016 |
от 10-5 до 102 |
Диапазон измерений напряжения переменного тока, В - с зондом 952001B (952016) |
от 240’4 до 10 |
- с зондом 952001B и делителем напряжений 952005 |
от 3 до 300 |
- с зондом 952016 и делителем напряжений 952058 |
от 3 до 300 |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока на опорной частоте 10 кГц*: - в диапазоне напряжений от 0,2 мВ до 1 мВ |
±(0,03 •Иизм + 3 е.м.р.)* |
- в диапазоне напряжений свыше 1 мВ до 3 мВ |
±(0,02-0™ + 2 е.м.р.)* |
- в диапазоне напряжений свыше 3 мВ до 10 В |
±(0,01-0™ + 1 е.м.р.)* |
- в диапазоне напряжений от 3 В до 300 В (с делителем 1:100) |
±(0,01-0™ + 1 е.м.р.)* |
Неравномерность АЧХ измерительного зонда 952001B относительно опорной частоты 10 кГц, %**: - в диапазоне частот от 10 кГц до 1 МГц |
±1 |
- в диапазоне частот от 1 МГц до 100 МГц |
±3 |
- в диапазоне частот от 100 МГц до 150 МГц |
±4 |
- в диапазоне частот от 150 МГц до 300 МГц |
±7,5 |
- в диапазоне частот от 300 МГц до 600 МГц |
±11 |
- в диапазоне частот от 600 МГц до 1 ГГц |
±15 |
- в диапазоне частот от 1 ГГц до 1,2 ГГц |
±18 |
Неравномерность АЧХ измерительного зонда 952016 относительно опорной частоты 10 кГц, %**: - в диапазоне частот от 10 Гц до 100 МГц |
±5 |
* - где Uh.™ - измеренное значение переменного напряжения; е.м |
р. - значение единицы |
младшего разряда. Погрешность нормирована для 4-х разрядного режима показаний | |
вольтметра. ** - неравномерность АЧХ измерительных зондов нормирована без |
применения делителей |
напряжения. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры блока измерительного (длинахширинахвысота, без учета выступающих элементов), мм, не более: |
343х210х89 |
Масса, кг, не более: |
2,3 |
Параметры питания от сети переменного тока: - напряжение питания, В |
220±22 |
- частота, Гц |
50±0,5 |
Потребляемая мощность, В^А, не более |
50 |
Рабочие условия эксплуатации: |
от +15 до +25 |
температура окружающей среды, С |
80 |
относительная влажность воздуха при температуре +20°С, %, не более атмосферное давление, кПа (мм рт. ст.) |
от 84,0 до 106,7 (от 630 до 800) |
