Принцип действия тепловычислителя состоит в обработке сигналов, поступающих от первичных преобразователей расхода и температуры и вычислений на их основе количества тепловой энергии и объема (массы) теплоносителя.

В состав тепловычислителя входят:

• - подобранная пара (тройка) преобразователей (датчиков) температуры Pt100 или Pt500;

• - вычислитель

В зависимости от типа применяемых датчиков температуры тепловычислитель имеет модификации:

MULTICAL 601 Тип 67-A с двухпроводными Pt100;

MULTICAL 601 Тип 67-В с четырехпроводными Pt500;

MULTICAL 601 Тип 67-C с двухпроводными Pt500;

MULTICAL 601 Тип 67-D с четырехпроводными Pt500 с импульсными входами 24 В.

К вычислителю могут быть подключены один или два основных преобразователей расхода, участвующих в вычислении тепловой энергии и один или два дополнительных счетчиков воды с импульсным выходом (герконом) для архивации и индикации потребления холодной и горячей воды (подпитки).

К вычислителю могут быть подключены до двух датчиков давления с токовым выходом 4-20 мА для архивации показаний давления.

Результаты вычислений хранятся в энергонезависимой памяти (EEPROM). Доступ к памяти возможен через инфракрасный оптический порт, расположенный на лицевой панели вычислителя с использованием оптической головки и ручного терминала (персонального компьютера). Для подключения к системам дистанционного сбора данных вычислитель комплектуется интерфейсным модулем соответствующего типа. Модули устанавливаются вне опломбированного отсека вычислителя, не требуя внеочередной поверки.

В зависимости от сферы применения тепловычислители программируются на работу в составе:

• - теплосчетчика тепловой энергии (тепла);

• - теплосчетчика энергии охлаждения (холода);

• - комбинированного теплосчетчика тепла/ холода;

• - со счетчиком воды.

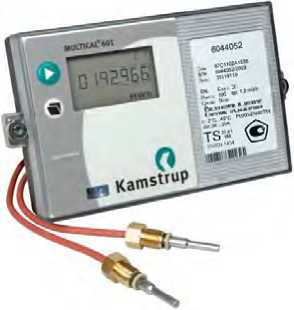

Общий вид тепловычислителя MULTICAL 601 представлен на фото 1.

Комплектация тепловычислителя сменными модулями, вариант питания, тип и длина проводов температурных датчиков, тип подключаемых расходомеров, сфера применения описываются условным обозначением с названием «Тип».

Питание:

Без питания                                                              0

Тип (назначение) счетчика:

Счетчик тепла, закрытая система 4

Код страны (язык на этикетке и т.п.)                                                      XX

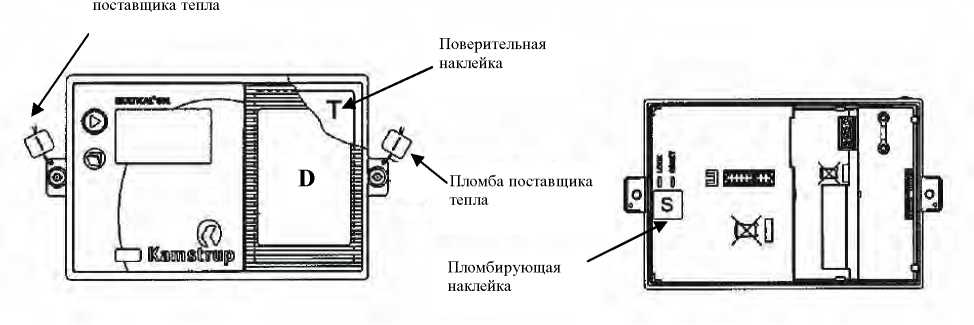

На схеме 1 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.

S - пломбирующие наклейки (заводские пломбы при выпуске из производства, а при периодической поверке оттиск поверительного клейма или поверительная наклейка)

I - место установки пломб поставщика тепла Т - место поверительной наклейки.

D - место этикетки с характеристиками тепловычислителя и знаком утверждения типа

Пломба

Схема 1

MULTICAL 601 классифицируемым как простой автономный измерительный прибор с защищенным интерфейсом.

Функциональная блок-схема MULTICAL 60

Метрологически значимая, защищенная пломбой часть счетчика (программа)

Аппаратная часть с ПЗУ (постоянным запоминающим устройством), в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом связи для подключения устройств, не подлежащих контролю.

В функции программного обеспечения входят: сбор измерительной информации о температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии, массы, расхода, мощности), представление измерительной информации и параметров, характеризующих данный вычислитель на дисплее, хранение результатов в долговременной памяти ППЗУ и передачу данных через интерфейс связи.  Все команды и данные, поступающие через

интерфейс связи, все комбинации кнопок пользовательского интерфейса, все настраиваемые параметры документированы. Метрологически значимые параметры защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.

Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.

Загрузка программного обеспечения невозможна.

Идентификация метрологически значимых параметров осуществляется путем использования уникального номера Прог №, описывающего параметры в следующем виде:

CCC(V1) CCC(V2)

Делитель импульсов датчика расхода

Все ССС - коды и соответствующие им делители импульсов (коэффициенты деления) документированы в техническом описании MULTICAL 601.

Прог. № может быть считан через интерфейс данных или выведен на дисплей, кроме того, он напечатан на этикетке тепловычислителя.

Идентификационные данные программного обеспечения (ПО) в соответствии с таблицей

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - уровень С.

Тип прибора

Части: вычислитель и температурные датчики

Единицы измерений количества тепла (энергии):

Единицы измерения объема

Датчики температуры

Диапазон измерения температуры теплоносителя, °С

Диапазон измерения разности температур, °С Расположение датчиков расхода

Диапазон измерения расхода, м³/ч

Предел допускаемой абсолютной погрешности измерения температуры, °С Число каналов измерения расхода

Пределы допускаемой относительной погрешности измерения энергии при разности температур, %: 3<АК10^оС

10<At<20°C

20<At

Пределы допускаемой относительной погрешности измерения времени, %

Батарейное питание, В (пост. тока, литиевый D элемент)

Сетевое питание                                          230 В +15/-30%, от 48 до 52 Гц

24 В ± 50%, от 48 до 52 Гц Потребляемая мощность, Вт

Масса, кг                                                                    не более 0,4

Емкость отсчетного устройства (дисплея), значащих разрядов

Цена единицы младшего разряда по температуре, °С

Цена единицы младшего разряда по объему, м³                               от 0,001 до 1

Цена единицы младшего разряда по тепловой энергии, Гкал                 от 0,001 до 0,01

Условия эксплуатации:

температура окружающего воздуха, °С (без конденсации, закрытые помещения) от +5 до +55 Срок службы, лет

Температура хранения, °С                                                  от -25 до +60

Степень защиты:

• - вычислитель

• - датчики температуры
