Номер по Госреестру СИ: 52762-13
52762-13 Счетчики холодной и горячей воды ультразвуковые
(MULTICAL®62)
Назначение средства измерений:
Счетчики холодной и горячей воды ультразвуковые MULTICAL®62 (далее - счетчики) предназначены для измерений объема и расхода холодной и горячей воды протекающей по трубопроводу.
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 1
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 2
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 4
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 5
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 6
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 7
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 8
Внешний вид.
Счетчики холодной и горячей воды ультразвуковые
Рисунок № 9
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Техническом описании
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к счетчикам холодной и горячей воды ультразвуковым MULTICAL®62.
-
1. Методические рекомендации по техническим требованиям к системам и приборам учета воды, газа, тепловой энергии, электрической энергии. Приказ №57 МПиТ РФ.
-
2. Техническая документация фирмы "Kamstrup A/S".
Поверка
Поверкаосуществляется по МП 52762-13 «ГСИ. Счетчики холодной и горячей воды ультразвуковые MULTICAL®62 Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 05 сентября 2012 года.
Основные средства поверки: Стенд для поверки «Verification eguipment MULTICAL®601» (в Госреестре СИ № 40388-09), установка поверочная по ГОСТ 8.156-83
Методы измерений
Изготовитель
Фирма "Kamstrup A/S", Дания 8660, Industrivej, 28, Skanderborg, Denmark, тел.: +45 89 93 10 00, факс +7 45 89 93 10 01, info@kamstrup.dk, www.kamstrup.dk, www.kamstrup.ruЗаявитель
ЗАО «Камструп»
141008 Р.Ф., Московская обл., г.Мытищи, ул. Колпакова, д. 26 тел. +7 (495) 545-00-01, факс. +7 (495) 545-00-02
info@kamstrup.ru , www.kamstrup.ru
Испытательный центр
Государственный центр испытаний средств измерений ФГУП «ВНИИМС» Регистрационный номер 30004-08 119361, г. Москва, ул. Озерная, д. 46 тел. (495) 437-55-77, факс (495) 437-56-66, Е-mail: office@vniims.ru
MULTICAL®62 - счетчики, построенные на ультразвуковом принципе с использованием время - импульсного метода, основанного на разности времени прохождения ультразвуковых импульсов по потоку и против него.
Конструктивно счетчик состоит из датчика расхода ULTRAFLOW®24 и вычислителя. В качестве вычислителя используется тепловычислитель MULTICAL®602 запрограммированный на работу в составе водосчетчика.
Датчик расхода не содержит электроники. Двухпроводный экранированный кабель длиной 2,5 м соединяется с нижней частью вычислителя, в которой находится электроника, преобразующая сигналы с пъезодатчиков в соответствующие импульсы объема. Соединения опломбированы с обеих сторон.
Вычислитель имеет дисплей, отображающий регистрируемый объем, а с помощью навигационных клавиш на него можно вывести дополнительную информацию: текущий расход, идентификационные параметры, коды ошибок.
MULTICAL®62 может быть оснащен коммуникационными модулями. Модули устанавливаются вне опломбированного отсека вычислителя, не требуя внеочередной поверки после установки.

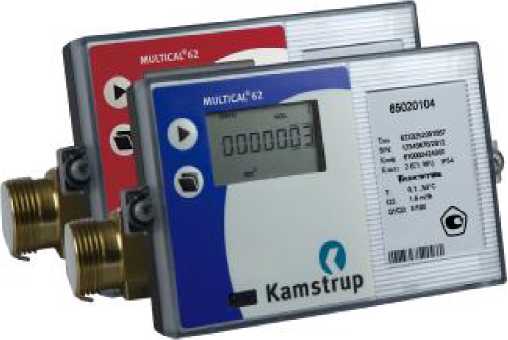

Общий вид счетчика представлен на рисунке 1.
Рисунок 1. Фото общего вида
Пломба

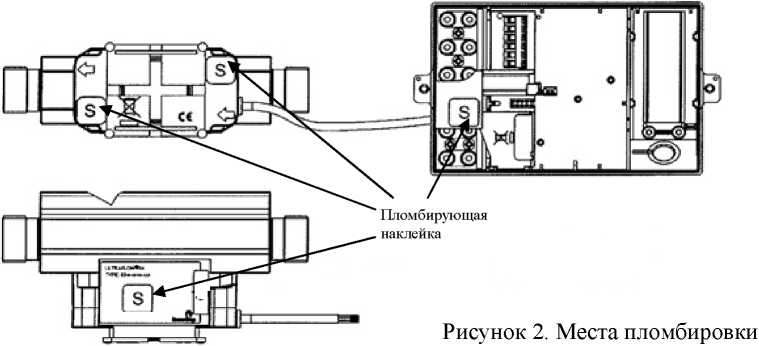

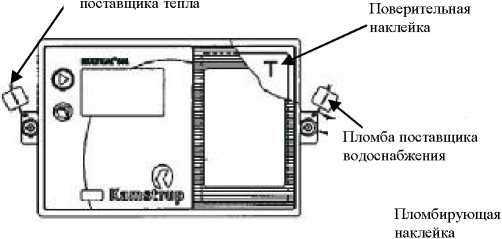

На рисунке 2 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.
S - пломбирующие наклейки (заводские пломбы при выпуске из производства, а при периодической поверке оттиск поверительного клейма или поверительная наклейка).
I - место установки пломб поставщика водоснабжения.
Т - место поверительной наклейки (на табличке с техническими характеристиками). Модификации датчика расхода ULTRAFLOW®24:
Типовой номер Тип |
о d СЗ F О-< s 2 О СО X о |
о X о й Сч И-Ц о S о |
о X о св „ а лс • ГП И S S S о |
Порог чувств. л/ч |
Потеря давл. Др, бар |
Присоединение |
Длина, мм |
Обратный клапан 1) |
Фильтр 1) |
65-2-CDAA-xxx |
1,6 |
2,0 |
0,016 |
3 |
0,25 |
G3/4B(R1/2) |
110 |
- |
- |
65-2-CDA1-xxx |
1,6 |
2,0 |
0,016 |
3 |
0,25 |
G1B(R3/4) |
110 |
- |
- |
^^-CDAC-ХХХ^ |
1,6 |
2,0 |
0,016 |
3 |
0,25 |
G3/4B(R1/2) |
165 |
+ |
+ |
65-2-CDAF-xxx |
1,6 |
2,0 |
0,016 |
3 |
0,25 |
G1B(R3/4) |
190 |
+ |
+ |
65-2-CEAF-xxx |
2,5 |
3,1 |
0,025 |
6 |
0,04 |
G1B(R3/4) |
190 |
+ |
+ |
65-2-CGAG-ххх |
4,0 |
5,0 |
0,040 |
7 |
0,09 |
G1 1/4В (R1) |
260 |
+ |
+ |
65-2-CHAG-xxx |
6,3 |
7,9 |
0,063 |
12 |
0,22 |
G1 1/4В (R1) |
260 |
+ |
+ |
65-2-CJAJ-xxx |
10 |
12,5 |
0,100 |
20 |
0,06 |
G2B(R1 1/2) |
300 |
+ |
+ |
65-2-CKCE-xxx |
16 |
20 |
0,160 |
30 |
0,16 |
DN50 |
270 |
- |
- |
65-2-CLCG-xxx |
25 |
31.3 |
0,250 |
50 |
0,06 |
DN65 |
300 |
- |
- |
65-2-CMCH-xxx |
40 |
50 |
0,400 |
80 |
0,05 |
DN80 |
300 |
- |
- |
1) Только для счетчика холодной воды
Модификации вычислителя:
Тип 62 - Z 00
MULTICAL® 62
Модуль верха | |||
Без модуля |
0 | ||
ЧРВ + выход данных + архив часовых данных |
5 | ||
ЧРВ + M-Bus |
7 | ||
ЧРВ + 2 импульсных выхода CE и CV |
В | ||
+ программируемый архив данных | |||
2 импульсных выхода СЕ и OV |
C | ||
Модуль основания | |||
Без модуля |
00 | ||
Данные + импульсные входы |
10 | ||
M-Bus + импульсные входы |
20 | ||
Радио роутер + импульсные входы |
21 | ||
Прогр. архиватор + ЧРВ+ входы 4-20 мА + имп. входы |
22 | ||
Выходы 0 /4.. .20 mA |
23 | ||
LonWorks, FTT-10A + импульсные входы |
24 | ||
Радио + импульсные входы (встр. антенна) |
25 | ||
Радио + импульсные входы (внешняя антенна) |
26 | ||
M-Bus c +импульсные входы |
28 | ||
M-Bus c +импульсные входы |
29 | ||
Беспроводной M-Bus |
30 | ||
ZigBee 2.4 ГГц, встр. антенна + 2 имп. входа (VA,VB) |
60 | ||
Metasys N2 (RS485) + 2 имп. входа (VA,VB) |
62 | ||
SIOX модуль (автоматический выбор скорости) |
64 | ||
GSM/GPRS модуль (GSM6H) |
. R § s» * s s |
80 | |
Ethernet/IP модуль (IP201) |
<о -Г «О 2 Ф О о t |
82 | |
Мощный радиороутер + 2 импульсных входа |
.Q. § 3 3 1- * е |
84 | |
Питание: | |||
Без питания |
0 | ||
Батарея, D-элемент |
2 | ||
230 В перем. тока большой мощности, импульсный |
3 | ||
24 В перем. тока большой мощности, импульный |
4 | ||
230 В переменного тока, линейный |
7 | ||
24 В переменного тока, линейный |
8 |
Датчик расхода
ULTRAFLOW 24 (тип указать отдельно) 1
Тип (назначение) счетчика:
Счетчик горячей воды
Счетчик холодной воды
Код страны (язык этикетки и т.п.)
XX
Счетчик является программноуправляемым устройством, классифицируемым как простой автономный измерительный прибор с защищенным интерфейсом. В качестве вычислителя используется тепловычислитель MULTICAL®602 (свидетельство об утверждении типа средств измерений DK.C.32.092.A № 46529, регистрационный № 49806-12), запрограммированный на работу в составе счетчика.
Печатная плата с ПЗУ - постоянным запоминающим устройством, в котором хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом данных для подключения устройств, не подлежащих контролю.
В функции программного обеспечения входят: сбор измерительной информации об объе -ме воды, обработка ее (вычисление расхода), представление на дисплее результатов и «настроечных» параметров, присущих данному вычислителю, хранение результатов в долговременной памяти (ППЗУ) и передача данных через интерфейс. Все команды и данные, поступающие через интерфейс данных, все комбинации кнопок интерфейса пользователя, все настраиваемые параметры документированы. Метрологически значимые параметры защищены от преднаме-
Лист № 4 Всего листов 6 ренного или случайного изменения. Снять защиту, можно только повредив пломбу и установив перемычку sw1 (см. функциональную блок схему).
Программное обеспечение в целом является метрологически значимым и не может быть изменено преднамеренно или случайно после утверждения типа.
Загрузка программного обеспечения невозможна. Идентификация метрологически значимых параметров осуществляется путем использования уникального номера ПРОГ №, описывающего параметры в следующем виде
Прог. № A B CCC(V1) CCC(V2)
3 4
Местоположение датчика расхода (внутренне значение)
Ед. измерения (внутреннее значение) (внутрен.
значение)
Делитель импульсов датчика расхода CCC CCC
Для MULTICAL®62 коды А и В всегда 3 и 4 соответственно.
Все ССС - коды и соответствующие им делители импульсов (коэффициенты деления) документированы в техническом описании MULTICAL®62
Прог № может быть считан через интерфейс данных или выведен на дисплей.
Функциональная блок схема вычислителя приведена на рисунке 2
МЕТРОЛОГИЧЕСКИ ЗНАЧИМАЯ ПЛОМБИРУЕМАЯ ЧАСТЬ СЧЕТЧИКА
Интерфейс расходомеров
импульсный
интерфейс
V1
ППЗУ (EEPROM)
хранение:
параметры
архивы
резезервированные
данные
Защита ЗАПИСИ sw1
СБРОС sw2
Интерфейс пользователя
Дисплей
ЧРВ (RTS) часы реального времени
I
Микропроцессор |
Интерпретатор |
ПЗУ- прошивка |
данных |
сброс | |
1---------------------------- |
Самоконтроль |
Интерпретатор интерфейса пользователя
sw4
I
Вторичная кнопка
sw3
кнопка
Интерфейс данных
ИК-интерфейс
Разъем верхнего модуля
Разъем нижней
части вычислителя
Г|_ Магнитный датчик
_ Датчик снижения напряжения
Рисунок 2. Функциональная блок-схема вычислителя
Идентификационные данные программного обеспечения (ПО) в соответствии с таблицей.
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационн ый номер) ПО |
Цифровой идентификатор ПО (контрольная сумма ) |
Алгоритм вычисления цифрового идентификатора ПО |
Прошивка MULTICAL®602 |
5098-735 |
Rev.E1(xxxx0501) |
50975 |
CRC16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с
МИ 3286-2010 - уровень С.
Диапазон температур воды, °С счетчика холодной воды счетчика горячей воды Номинальные значения расходов Qnom, м3/ч Пределы допускаемой относительной погрешности в интервалах измеряемого расхода для счетчика холодной воды, % в диапазоне Qmin<Q<Qt в диапазоне Qt<Q<Qmax для счетчика горячей воды, % в диапазоне Qmin<Q<Qt в диапазоне Qt<Q<Qmax Батарейное питание Сетевое питание
Потребляемая мощность, Вт Масса, кг
Емкость отсчетного устройства (дисплея) Цена единицы младшего разряда, м3 Условия эксплуатации: температура окружающего воздуха, °С температура хранения, °С
Срок службы Условное давление: резьбовые счетчики фланцевые счетчики Степень защиты: вычислитель
комплектный счетчик
от 0,1 до 30
от 0,1 до 90
от 1,6 до 40
± 5 ± 2
± 5 ± 3
3,65 В пост.тока, литиевый D элемент
230 В +15/-30 %, 48...62 Гц 24 В ± 50 %, 48.62 Гц
не более 1 0,4 ( без датчика расхода) 7 (8) значащих разрядов от 0,001 до 1
от 5 до 55, без конденсации, закрытые помещения от минус 25 до 60
12 лет
PN16 PN25
IP 54
преобразователь расхода IP 65
®
Расположение ULTRAFLOW 24 при монтаже горизонтальное, вертикальное или наклонное.
