Теплосчетчики состоят из трех функциональных частей: ультразвукового датчика расхода, вырабатывающего сигнал об объеме проходящего через него теплоносителя; подобранной пары термометров сопротивления Pt100 или Pt500, вырабатывающих сигнал о температурах теплоносителя на входе и выходе теплообменной системы и вычислителя, предназначенного для обработки и вычислений количества тепла и объема теплоносителя по поступающим на его вход сигналам от датчиков. Датчик расхода устанавливается в подающем или обратном трубопроводе. Электрическое соединение между датчиком расхода и вычислителем осуществляется кабелем длиной 1500 мм, т.е. устройства конструктивно могут быть собраны в единое целое или смонтированы отдельно. Вычислитель имеет дисплей, на котором отображается количество тепла и дополнительно, путем нажатия кнопок, накопленный объем, время работы, температура в подающем и обратном трубопроводе. Результаты измерений записываются в энергонезависимую память (EEPROM). Доступ к памяти возможен через инфракрасный оптический порт, расположенный на лицевой панели вычислителя с использованием оптической головки и ручного терминала (персонального компьютера). Для подключения к системам дистанционного сбора данных вычислитель комплектуется интерфейсным модулем соответствующего типа. Модули устанавливаются вне опломбированного отсека вычислителя и не требуют внеочередной поверки.

В зависимости от сферы применения теплосчетчики имеют исполнения:

• - 402-V/W - для измерений тепловой энергии;

• - 402-Т - для измерений энергии охлаждения;

• - 402-Т - комбинированный для измерений тепла и энергии охлаждения.

Кроме этого, теплосчетчики имеют ряд исполнений, отличающихся исполнением его составных частей.

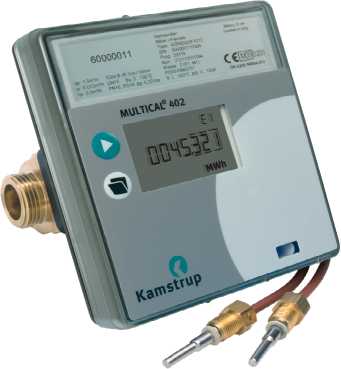

Общий вид теплосчетчика MULTICAL 402 представлен на фото 1.

Фото 1

Схема обозначений исполнений теплосчетчика MULTICAL 402

MULTICAL 402- □  □ □  □

Модуль питания

Нет модуля

Батарея, АА - элементы, 2 шт.

Батарея, D -элемент___________

Блок питания 230 В перем. тока

Блок питания 24 В перем. тока

Комплект датчиков температуры Pt500

Нет датчиков                                                      00

Датчики расхода

Тип теплосчетчика

Код страны (язык на этикетке и т.д.)__________________________________________XX

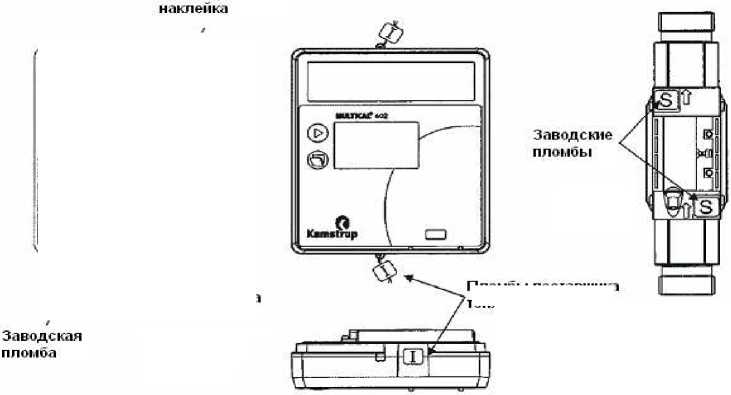

На схеме 1 указаны места пломбировки от несанкционированного доступа и место размещения наклеек, в том числе о поверке.

T - место этикетки с характеристиками счетчика и знаком утверждения типа

D - место поверительной наклейки S - пломбирующие наклейки (заводские пломбы)

I - место установки пломб поставщика тепла.

Поверительная

Г1ЛО1.ЮЫ поставщика тепловой энергии

MULTICAL 402 классифицируется как простой автономный измерительный прибор с защищенным интерфейсом. Всей работой теплосчетчика управляет программа, которая зашивается в ПЗУ на этапе производства и не может быть изменена преднамеренно или случайно во время эксплуатации.

В структуре ПО можно выделить 3 блока:

- RTC (сбор измерительной информации о температуре и объему теплоносителя; вычисление тепловой энергии, расхода, мощности; представление измерительной информации и параметров, характеризующих данный вычислитель на дисплее; хранение результатов в долговременной памяти ППЗУ);

- ДАННЫЕ (передача данных через интерфейс связи);

- ПОЛЬЗОВАТЕЛЬ (обработка запросов от кнопок пользовательского интерфейса).

Все процессы контролируются прерываниями.

Все команды и данные, поступающие через интерфейс связи, все комбинации кнопок пользовательского интерфейса, а также все настраиваемые параметры документированы. Метрологически значимые параметры и данные защищены от преднамеренного или случайного изменения. Снять защиту, можно только повредив пломбу.

Идентификационные данные программного обеспечения (ПО)

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
