02 февраля 2026 г.

П Р И К А З

170

№

Москва

№ п/п

аименование типа

бозначение типа

Заводской

номер

Регистраци-оннй номер в ФИФ

Правообладатель

тменяемая методика поверки

ействие методики поверки сохраняется

Устанавливаемая методика поверки

обавляемый изготовитель

Дата утвер -дения акта испытаний

Заявитель

Юридическое лицо, проводив ее испытания

1

2

3

4

5

6

7

8

9

10

11

12

13

1.

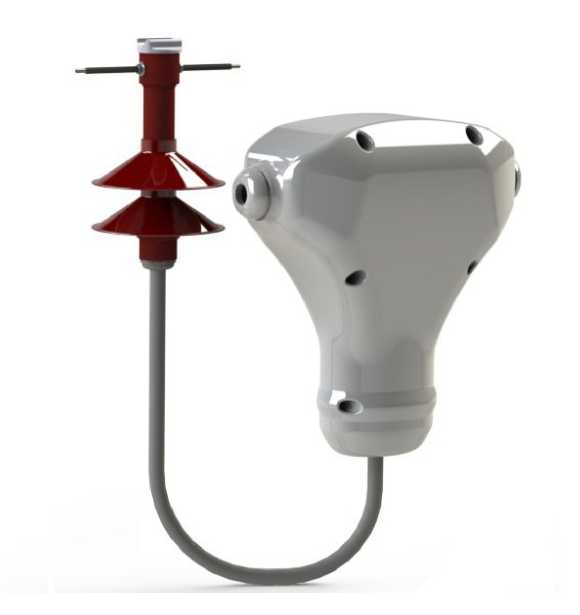

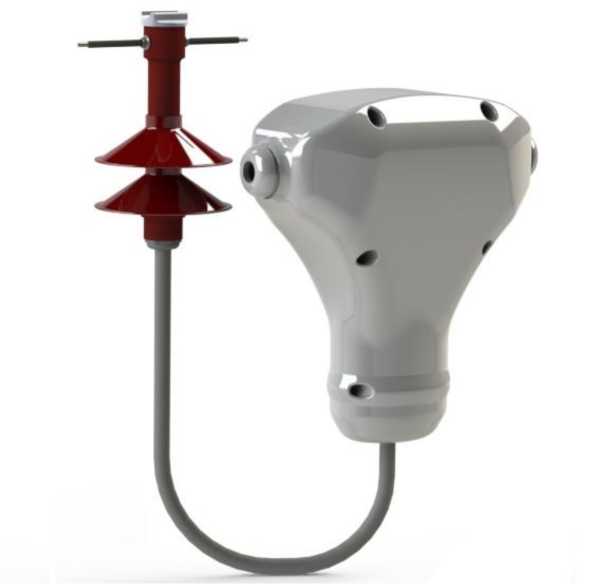

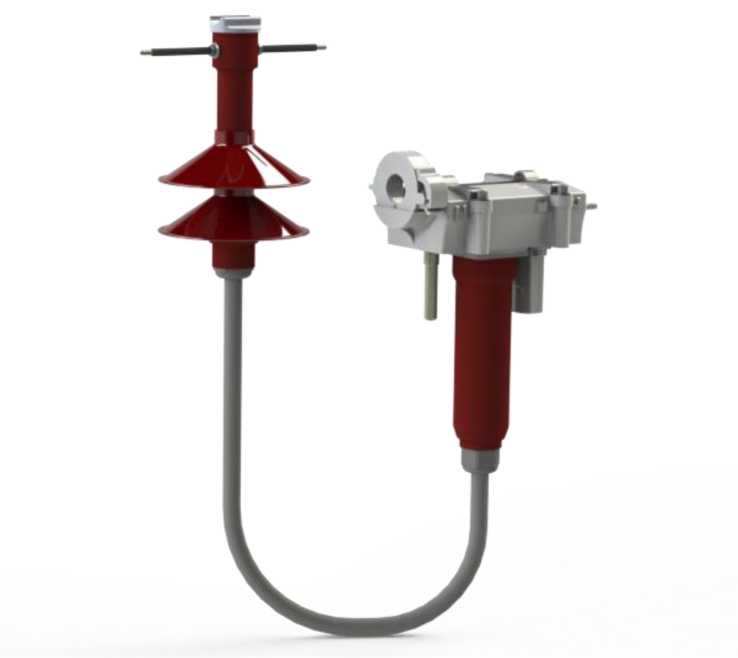

Интеллектуальные приборы учета электроэнергии

РиМ

384.01/2,

РиМ

384.02/2

РиМ 384.01/2 зав.№ 051262;

РиМ 384.02/2 зав.№ 051268;

РиМ 384.01/2 зав.№ 49252;

РиМ 384.02/2 зав.№ 48830

55522-13

ВНКЛ.411152.

048-01 ДИ

с изменением №1

МП-

575.310556

2025

09.09. 2025

Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г.

Новосибирск

ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

2.

Приборы учета электроэнергии интеллектуальные

РиМ 384

РиМ 384.03/2 зав.№ 051264;

РиМ 384.04/2 зав.№ 051270;

РиМ 384.03/2 зав.№ 47451;

РиМ 384.04/2 зав.№ 46042

85575-22

Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г. Новосибирск

ВНКЛ.411152.

048-02 ДИ

МП-

585.310556

2025

09.09. 2025

Акционерное общество «Радио и Микроэлектроника» (АО «РиМ»), г.

Новосибирск

ЗападноСибирский филиал ФГУП «ВНИИФТРИ», г. Новосибирск

3.

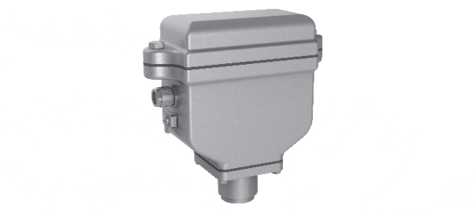

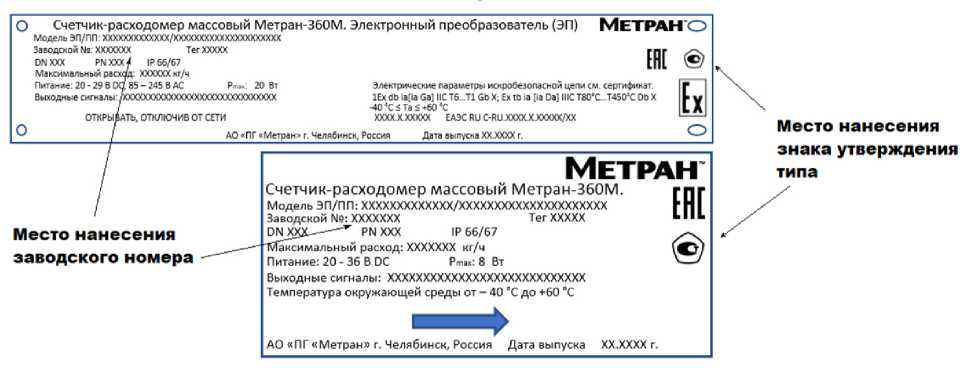

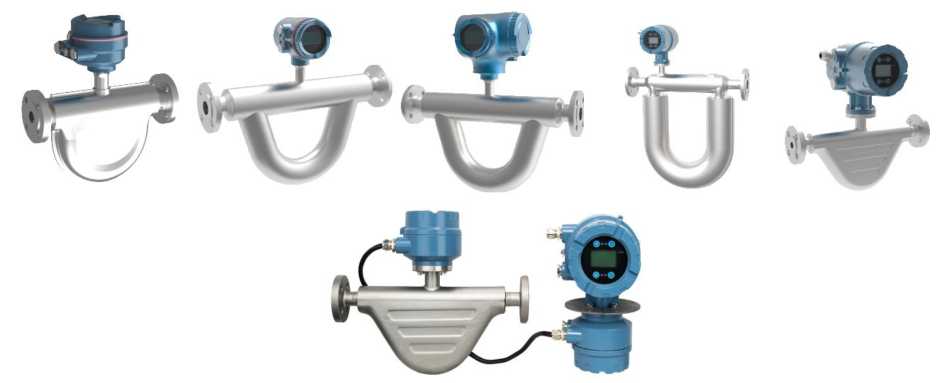

Счетчики-расходомеры массовые

Метран-

360М

ПП - RE, ЭП -

Т040, Ду10 зав. № 3060299; ПП -

89922-23

Акционерное общество «Промышленная группа «Метран»

МП-581/04-

2023

РТ-МП-1563-

208-2025

30.10. 2025

Акционерное общество «Промышленная группа

ФБУ «НИЦ ПМ - Ростест», г. Москва

RV, ЭП -

Т001, Ду10 зав. № 3052538; ПП -RS, ЭП - Т030,

Ду25 зав. № 3060301; ПП -

RU, ЭП -

Т001, Ду200 зав. № 3060297

(АО «ПГ «Метран»), г. Челябинск

«Метран» (АО «ПГ «Метран»), г. Челябинск

4.

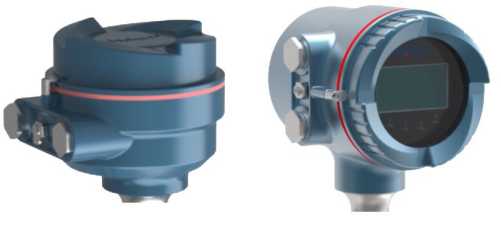

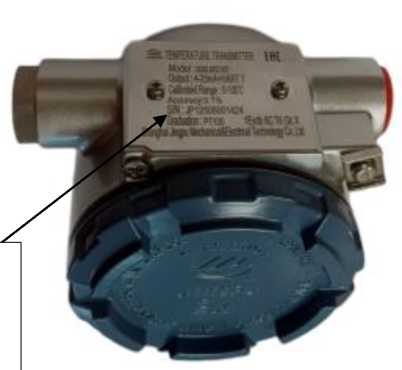

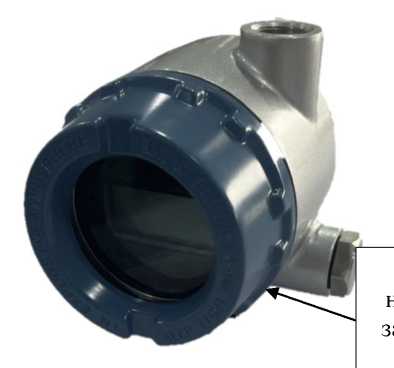

Преобразователи температуры измерительные

909

JP12508001423 (исполнение 909xxxxPR),

JP12508001424 (исполнение 909xxxxPR)

94012-24

Фирма «Shanghai Jingpu Mechanical&Electric al Technology Co., Ltd», Китай

МП 207-0152024

РТ-МП-1942-

207-2025

09.12.

2025

Общество с ограниченной ответственностью «НОРД

СЕРВИС» (ООО «НОРД СЕРВИС»), г. Москва

ФБУ «НИЦ ПМ - Ростест», г. Москва

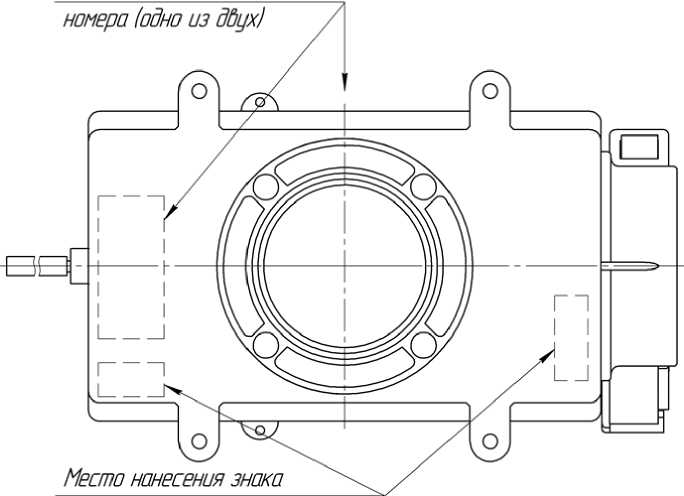

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

РиМ 384.01/2

РиМ 384.02/2

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.048

ПО

РМ384 ВНКЛ.411152.048 - 01

ПО

Номер версии (идентификационный номер) ПО

v 3.01 и ниже

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.048 -02 ПО

РМ384 ВНКЛ.411152.048 - 03

ПО

Номер версии (идентификационный номер) ПО

от v 3.02 до v 3.99

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

BC 34 8E F7 09 27 3B 2F 2B DA 7A 72 5A CF 0D A9

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.173 ПО рМ384 ВНКЛ.411152.173-01 ПО

Номер версии (идентификационный номер)

ПО

v 4.00 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

28FEAFFE45 1140 9C C5 F13EB1E8 3FEEE9

95 0A 37 FA 27 0B AF 63 3E A5

08 2EE0 44 64 D9

Диапазон адресов расположения ПО в постоянном запоминающем устройстве контроллера счётчика

с 0x10003FFF по 0x10007FFE

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование характеристики

Значение

РиМ 384.01/2 (РиМ 384.01)

РиМ 384.02/2 (РиМ 384.02)

1

2

3

Номинальный ток, А

20

Максимальный ток, А

100

Номинальное напряжение, кВ

6

10

Установленный диапазон напряжений, кВ

от 5,4 до 6,6

от 9 до 11

Расширенный диапазон напряжений, кВ

от 4,8 до 7,2

от 8 до 12

Номинальная частота, Гц

50

Класс точности:

при измерении активной энергии (по ГОСТ 31819.22-2012)

0,5S

при измерении реактивной энергии (по ГОСТ 31819.23-2012)

1

Пределы допускаемой основной относительной погрешности

Наименование характеристики

Значение

РиМ 384.01/2 (РиМ 384.01)

РиМ 384.02/2 (РиМ 384.02)

измерений активной энергии ¹⁾ и мощности, максимальной средней

±1

,0

активной мощности на программируемом интервале Ринт макс,

±0,5

максимальной средней активной мощности на расчетный день и

±1,0

час Ррдч, %

±0,6

0,011_н<1<0,051_н, cos ф =1,00

±1,0

0,051н<1<1макс, cos ф = 1,00

±0,6

0,021_н<1<0,101_н, cos ф =0,50 инд. 0,101н<1<1макс, cos ф = 0,50 инд.

0,021_н<1<0,101_н, cos ф =0,80 емк.

0,101н<1<1макс, cos ф = 0,80 емк.

Пределы допускаемой основной относительной погрешности измерений реактивной энергии¹⁾ и мощности, %

0,021_н<1<0,051_н, sin ф=1,00

±1,5

0,051н<1<1макс, sin ф=1,00

±1,0

0,051_н<1<0,101_н, sin ф=0,50 инд.

±1,5

0,101н<1<1макс, sin ф=0,50 инд.

±1,0

0,051_н<1<0,101_н, sin ф=0,50 емк.

±1,5

0,101н<1<1макс, sin ф=0,50 емк.

±1,0

0,101н<1<1макс, sin ф=0,25 инд.

±1,5

0,101н<1<1макс, sin ф=0,25 емк.

±1,5

Пределы допускаемой относительной погрешности измерений

полной мощности, %

±1,5

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos ф, в диапазоне токов (в диапазоне измеряемых значений cos ф):

0,051н<1<1макс (от 0,25 до 1)

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tg ф, в диапазоне токов (в диапазоне измеряемых значений tg ф):

0,051н<1<1макс (от 0 до 1)

±0,01

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 5I, %,

в диапазоне

0,011н<1<0,051н

±1,0

0,051н<1<1макс

±0,5

Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в

расширенном диапазоне напряжений, %

±0,5

Пределы допускаемой дополнительной относительной погрешности измерений активной энергии ¹⁾ и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, %

0,9и_Ном<и<1,1и_Ном, cos ф=1,00

±0,2

0,9и_Ном<и<1,1и_Ном, cos ф=0,50 инд.

±0,4

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии ¹⁾ и мощности, вызываемой изменени-ем напряжения в установленном рабочем диапазоне, %

0,9и_Ном<и<1,1и_Ном, sin ф=1,00

±0,7

0,9и_Ном<и<1,1и_Ном, sin ф=0,50 инд.

±1,0

Пределы допускаемой дополнительной относительной погрешности

±0,6

Наименование характеристики

Значение

РиМ 384.01/2 РиМ 384.02/2 (РиМ 384.01) (РиМ 384.02)

измерений активной энергии ¹⁾ и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,80U_Hom<U<1,15U_Hom, cos ф=1,00

0,80U_Hom<U<1,15U_Hom, cos ф=0,50 инд.

±1,2

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии ¹⁾ и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, %

0,8U_Hom<U<1,15U_Hom, sin ф=1,00 0,8U_Hom<U<1,15U_Hom, sin ф=0,50 инд.

и- н-

W и

о

Пределы допускаемой относительной погрешности измерений отрицательного 5U(.) и положительного 5U(+) отклонения напряжения в диапазоне значений от 40 до 120%, %

±0,5

Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af ²⁾, Гц в диапазоне отклонений частоты ± 5 Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения At_n в диапазоне значений от 1 до 60 с, с ²⁾

±0,02

Пределы допускаемой приведеной погрешности измерений остаточного напряжения провала напряжения U_n относительно ином,%²⁾

±1,0

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения At_nEPU в диапазоне значений от 1 до 60 с, с ²⁾

±0,02

Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения и_ПЕРи, % ²⁾

±1,0

Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения 6U_n в диапазоне значений от 10 до 90 %, %²⁾

±1,0

Пределы допускаемой приведенной погрешности измерений токов прямой 1₁,и обратной ^последовательностей относительно 1_макс в диапазоне значений от 0,11_н до I _макс, %

±0,5

Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения К_2и и токов K₂i обратной последовательности в диапазоне значений коэффициентов несимметрии от 1 до 5 %, %

±0,3

Пределы допускаемой абсолютной погрешности измерений коэффициента перенапряжения в диапазоне значений коэффициентов от 1 до 30 % , %

±1,0

Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии¹⁾ и мощности, %/К cos ф=1,00 cos ф=0,50 инд.

±0,03

±0,05

Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии¹⁾ и мощности,%/К sin ф=1,00

±0,05

±0,07

Наименование характеристики

Значение

РиМ 384.01/2 (РиМ 384.01)

РиМ 384.02/2 (РиМ 384.02)

sin ф=0,50 инд.

Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, %, в диапазоне О,051н<1<1макс

±2,0

Пределы допускаемого значения суточного хода часов реального времени тарификатора ИПУЭ, с/сут (в отсутствии сигнала GPS/GLONASS)

±0,5

Стартовый ток:

при измерении активной энергии, мА при измерении реактивной энергии, мА

20

40

Постоянная ИПУЭ (ДИЭ):

при измерении активной энергии, имп./кВт^ч при измерении реактивной энергии, имп./квар^ч

500

500

Полная потребляемая мощность в цепи напряжения, не более, В^А, не более

45

Активная потребляемая мощность в цепи напряжения, не более, Вт

6

Количество тарифов

8

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Габаритные размеры ИПУЭ (высота х ширина х длина х длина провода), мм, не более

• - в корпусе внешнем тип I

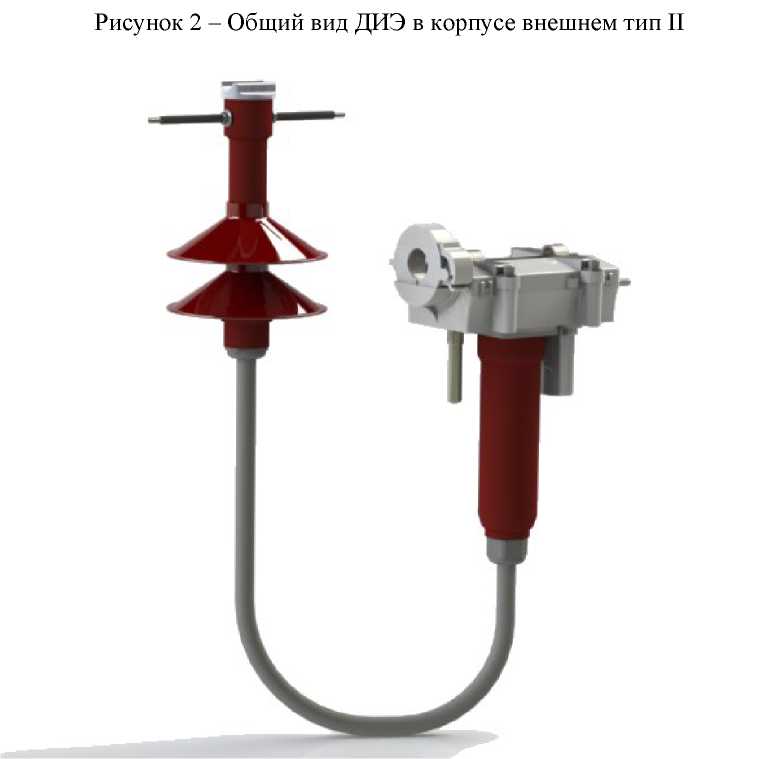

• - в корпусе внешнем тип II

315 х130 х310 х1500

310 х150 х310 х1500

Масса ИПУЭ, кг, не более

6,5

Условия эксплуатации:

Установленный рабочий диапазон: -температура окружающей среды, °С -относительная влажность, %, при 25 (30) °С -атмосферное давление, кПа

от -40 до +55 100 (95) от 70 до 106,7

Средняя наработка на отказ, ч

180000

Средний срок службы, лет

30

Степень защиты оболочек от проникновения пыли и воды

IP65

Условия эксплуатации

У1** по ГОСТ 15150-69

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от +21 до + 25

от 30 до 80 от 70 до 106,7

• ¹⁾ измерения активной и реактивной энергии выполняется в четырех квадрантах. Расположение квадрантов соответствует геометрическому представлению С.1 ГОСТ 31819.23;

• ²⁾ усреднение согласно с требованиями класса S по ГОСТ 30804.4.30

Примечание - Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.5 ГОСТ 31819.22 и 8.5 ГОСТ 31819.23, не более пределов дополнительных погрешностей для ИПУЭ соответствующего класса точности в соответствии с таблицей 6 ГОСТ 31819.22 и таблицей 8 ГОСТ 31819.23.

Измеряемая величина

Основная единица

Цена единицы старшего/младшего

разряда

Активная энергия

кВтч

10 ⁷ / 10^-3

Реактивная энергия

квар^ч

10 ⁷ / 10^-3

Активная мощность

Вт

10⁶ /10⁰

Реактивная мощность

вар

10⁶ /10⁰

Полная мощность

В-А

10⁶ /10⁰

Фазный ток (среднеквадратическое значение)

А

10 ² / 10^-3

Линейное напряжение (среднеквадратическое значение)

В

10⁴ /10⁰

Частота сети

Гц

10 ¹ / 10^-2

Отклонение частоты

Гц

10 ¹/ 10^-2

Удельная энергия потерь в цепях тока

кА² •ч

10⁷ / 10^-3

Коэффициент реактивной мощности tg ф

безразм.

10² / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-3

Длительность провалов/перенапряжений

с

10³ / 10^-2

Глубина провала напряжения

%

10¹ / 10^-1

Остаточное напряжение провала напряжения

В

10⁴ /10⁰

Максимальное значение перенапряжения

В

10⁴ /10⁰

Коэффициент перенапряжения

%

10¹/ 10^-1

Напряжение прямой (обратной) последовательности

В

10⁴ /10⁰

Ток прямой (обратной) последовательности

А

10²/ 10^-3

Коэффициенты несимметрии напряжения и тока обратной последовательности

%

10¹/ 10^-2

Положительное 5U(+) и отрицательное 5U(> отклонения напряжения

В

10⁴ / 10⁰

Положительное 5U(₊) и отрицательное

5U(.) отклонения напряжения (относительно ^ином⁾

%

10¹ / 10^-2

Наименование

Обозначение

Количество

ДИЭ соответствующего исполнения (в упаковке)

2 шт.

Корпус внешний тип 1¹⁾

2 шт.

Корпус внешний тип II¹⁾ (антивандальный)

2 шт.

Паспорт на ИПУЭ (одно из исполнений)

ВНКЛ.411152.048 ПС

1 экз.

Паспорт на ДИЭ (одно из исполнений)

ВНКЛ.411152.049 ПС

2 экз.

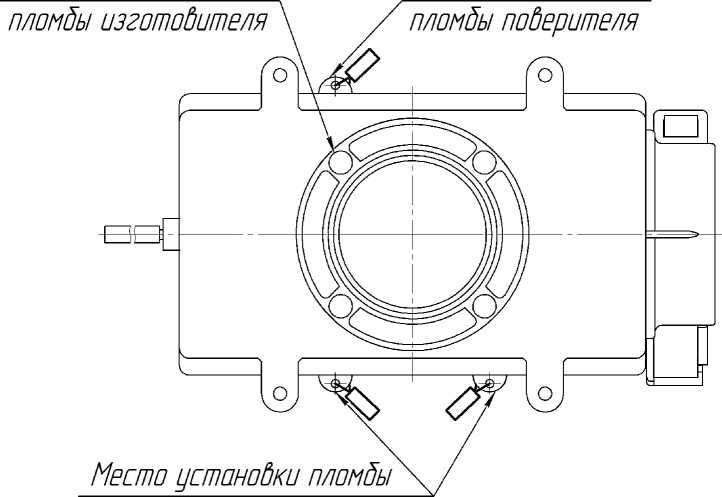

Пломба пластиковая номерная

4 шт.

Комплект монтажных частей ²⁾

1 компл.

Руководство по эксплуатации ^3),4),5)

ВНКЛ.411152.048 РЭ

1 экз.

Руководство по эксплуатации ^3),4),5)’⁶⁾

ВНКЛ.411152.173 РЭ

1 экз.

Терминал мобильный РиМ 099.01 -ХХ^3),5),8)

1 компл.

Инструкция по монтажу, пуску,

ВНКЛ.411152.048 ИМ

1 экз.

Наименование

Обозначение

Количество

регулированию и обкатке изделия ⁴⁾

Дисплей дистанционный РиМ 040.40 ⁶⁾

1 шт.

Дисплей дистанционный РиМ 040.03-12 ⁷⁾

1 шт.

Адаптер питания РиМ 000.10 ³⁾

1 шт.

Устройство синхронизации оптическое ⁶⁾

ВНКЛ.426449.045

1 шт.

Сервисное ПО ³⁾’⁴⁾’⁵⁾

_-

Устройство защиты от перенапряжения ³⁾’⁹⁾

3 компл.

• ¹⁾ Тип корпуса внешнего определяется при заказе (по умолчанию - тип II).

• ²⁾ Состав комплекта монтажных частей указан в руководстве по эксплуатации ВНКЛ.411152.048 РЭ.

• ³⁾ Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию и монтаж ИПУЭ.

• ⁴⁾ Поставляется в виде документа на электронном носителе или доступно на сайте www.ao-rim.ru.

• ⁵⁾ Поставляется по отдельному заказу для организаций, производящих поверку ИПУЭ.

• ⁶⁾ Для ИПУЭ с версией ПО 4.00 и выше.

• ⁷⁾ Для ИПУЭ с версией ПО 3.99 и ниже.

• ⁸⁾ ИПУЭ по требованию заказчика могут комплектоваться терминалом мобильным РиМ 099.01-ХХ, где ХХ номер исполнения, согласно руководству по эксплуатации на терминал.

• ⁹⁾ Тип устройства защиты от перенапряжения (УЗПН - Ш, УЗПН - ОЛ, УЗПН - ПС, УЗПН - ЛК, РВЛ) для линий электропередач 6 и 10 кВ определяется при заказе.

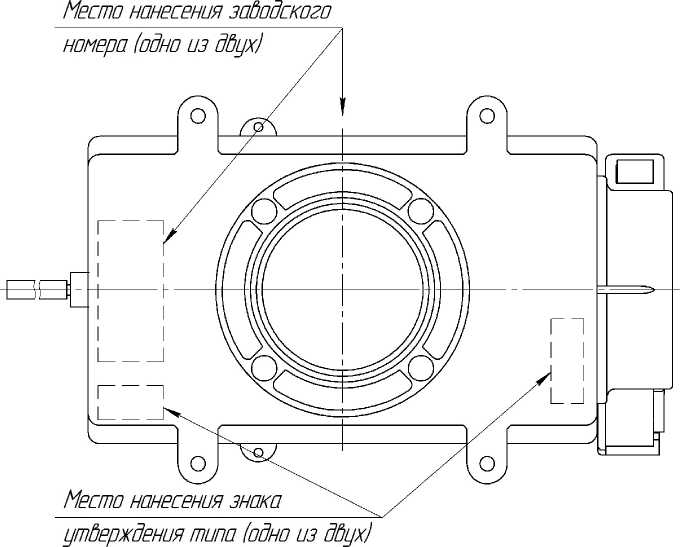

Идентификационные данные (признаки)

Значение

Исполнения счетчиков

РиМ 384.03/2

РиМ 384.04/2

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.048 -

02 ПО

РМ384 ВНКЛ.411152.048 - 03 ПО

Номер версии (идентификационный номер) ПО

с v 3.02 по v 3.99

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

BC 34 8E F7 09 27 3B 2F 2B DA 7A 72 5A CF 0D A9

Идентификационное наименование ПО

РМ384 ВНКЛ.411152.173

ПО

РМ384 ВНКЛ.411152.173-01

ПО

Номер версии (идентификационный номер)

ПО

v 4.00 и выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

28 FE AF FE 45 11 40 9C C5 F1 3E B1 E8 3F EE E9

95 0A 37 FA 27 0B AF 63 3E A5

08 2E E0 44 64 D9

Диапазон адресов расположения ПО в постоянном запоминающем устройстве контроллера счётчика

с 0x10003FFF по 0x10007FFE

Алгоритм вычисления цифрового идентификатора ПО

MD5

Наименование характеристики

Значение

РиМ 384.03/2 (РиМ 384.03)

РиМ 384.04/2 (РиМ 384.04)

Номинальный ток, А

2

0

Максимальный ток, А

200

Номинальное напряжение, кВ

6

10

Установленный диапазон напряжений, кВ

от 5,4 до 6,6

от 9 до 11

Расширенный диапазон напряжений, кВ

от 4,8 до 7,2

от 8 до 12

Номинальная частота, Гц

5

0

Класс точности:

при измерении активной энергии (по ГОСТ 31819.22-2012)

0,5S

при измерении реактивной энергии (по ГОСТ 31819.23-2012)

1

Пределы допускаемой основной относительной погрешности измерений активной энергии и мощности, максимальной средней активной мощности на программируемом интервале Ринт макс, максимальной средней активной мощности на расчетный день и час Ррдч, %

0,011ном<1<0,051ном, cos ф =1,00

±1,0

0,051ном<1<1макс, COS ф = 1,00

±0,5

0,021ном<1<0,101ном, cos ф =0,50 инд.

±1,0

0,101ном<1<1макс, COS ф = 0,50 инд.

±0,6

0,021ном<1<0,101ном, cos ф =0,80 емк.

±1,0

0,101ном<1<1макс, cos ф 0,80 емк.

±0,6

Пределы допускаемой основной относительной погрешности измерений реактивной энергии и мощности, % 0,021ном<1<0,051ном, sin ф=1,00

±1,5

0,051ном<1<1макс, sin ф=1,00

±1,0

0,051ном<1<0,101ном, sin ф=0,50 инд.

±1,5

0,101ном<1<1макс, sin ф=0,50 инд.

±1,0

0,051ном<1<0,101ном, sin ф=0,50 емк.

±1,5

0,101ном<1<1макс, sin ф=0,50 емк.

±1,0

0,101ном<1<1макс, sin ф=0,25 инд.

±1,5

0,101ном<1<1макс, sin ф 0,25 емк.

±1,5

Пределы допускаемой относительной погрешности измерений полной мощности, %

±1,5

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cos ф, в диапазоне токов (в диапазоне измеряемых значений cos ф):

0,051ном<1<1макс (от 0,25 до 1)

±0,01

Пределы допускаемой абсолютной погрешности измерений коэффициента реактивной мощности tg ф, в диапазоне токов (в диапазоне измеряемых значений tg ф): 0,051ном<1<1макс (от 0 до 1)

±0,01

Пределы допускаемой относительной погрешности измерений среднеквадратических значений фазного тока 6I в диапазоне, % 0,011ном<1<0,051ном

±1,0

0,051ном<1<1макс

±0,5

Наименование характеристики

Значение

РиМ 384.03/2 (РиМ 384.03)

РиМ 384.04/2 (РиМ 384.04)

Пределы допускаемой относительной погрешности измерений среднеквадратических значений линейных напряжений в расширенном диапазоне напряжений, %

±0,5

Пределы допускаемой дополнительной относительной погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9ином<и<1,1ином, cos ф=1,00 0,9ином<и<1,Шном, cos Ф=0,50 инд.

±0,2

±0,4

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в установленном рабочем диапазоне, % 0,9ином<и<1,1ином, sin ф=1,00 0,9ином<и<1,Шном, sin Ф=0,50 инд.

±0,7

±1,0

Пределы допускаемой дополнительной относительной погрешности измерений активной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,80ином<и<1,2ином, cos ф=1,00

0,80ином<и<1,2ином, cos ф=0,50 инд.

±0,6

±1,2

Пределы допускаемой дополнительной относительной погрешности измерений реактивной энергии и мощности, вызываемой изменением напряжения в расширенном рабочем диапазоне, % 0,8ином<и<1,2ином, sin ф=1,00 0,8ином<и<1,2ином, sin ф=0,50 инд.

±2,1

±3,0

Пределы допускаемой относительной погрешности измерений отрицательного 5U(-) и положительного 5U(+) отклонения напряжения в диапазоне значений от 40 до 120%, %

±0,5

Пределы допускаемой абсолютной погрешности измерений частоты сети, Гц в диапазоне значений частоты от 45 до 55 Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений отклонения частоты сети Af , Гц в диапазоне отклонений частоты ± 5 Гц

±0,01

Пределы допускаемой абсолютной погрешности измерений длительности провала напряжения Atn в диапазоне значений от 1 до 60 с, с

±0,02

Пределы допускаемой погрешности измерений остаточного напряжения провала напряжения Un приведенной к ином, в диапазоне значений от 40 до 100% от ином, %

±1,0

Пределы допускаемой абсолютной погрешности измерений длительности перенапряжения AtnEpU в диапазоне значений от 1 до 60 с, с

±0,02

Пределы допускаемой относительной погрешности измерений максимального значения перенапряжения UnEPU, %

±1,0

Пределы допускаемой абсолютной погрешности измерений глубины провала напряжения 6Un в диапазоне значений от 10 до 90 %, %

±1,0

Пределы допускаемой относительной погрешности измерений токов прямой I1 и обратной I2 последовательностей в диапазоне значений от 0,1!ном до 1макс, %

±0,5

Наименование характеристики

Значение

РиМ 384.03/2 (РиМ 384.03)

РиМ 384.04/2 (РиМ 384.04)

Пределы допускаемой абсолютной погрешности измерений коэффициентов несимметрии напряжения K2U и токов К21 по обратной последовательности в диапазоне значений коэффициентов несимметрии от 1 до 5 %, %

±0,3

Пределы допускаемой абсолютной погрешности измерений коэффициента перенапряжения в диапазоне значений коэффициента от 1 до 30 % , %

±1,0

Пределы допускаемого значения среднего температурного коэффициента при измерении активной энергии и мощности, %/К cos ф=1,00

±0,03

cos ф=0,50 инд.

±0,05

Пределы допускаемого значения среднего температурного коэффициента при измерении реактивной энергии и мощности,%/К sin ф=1,00

±0,05

sin ф=0,50 инд.

±0,07

Пределы допускаемой относительной погрешности измерений удельной энергии потерь в цепях тока, %, в диапазоне 0,051ном<1<1макс

±2,0

Пределы допускаемого значения суточного хода часов реального времени тарификатора ИПУЭ, с/сут

±0,5

Стартовый ток: при измерении активной энергии, мА

20

при измерении реактивной энергии, мА

40

Постоянная ИПУЭ (ДИЭ): при измерении активной энергии, имп./кВт^ч

500

при измерении реактивной энергии, имп./квар^ч

500

Полная потребляемая мощность в цепи напряжения, не более, В •А, не более

45

Активная потребляемая мощность в цепи напряжения, не более, Вт

6

Количество тарифов

8

Время сохранения данных, лет, не менее

40

Время начального запуска, с, не более

5

Габаритные размеры ИПУЭ (высота х ширина х длина х длина провода), мм, не более

- в корпусе внешнем тип II

310 х150 х310 х1500

Масса ИПУЭ, кг, не более

6,5

Условия эксплуатации: Установленный рабочий диапазон: -температура окружающей среды, °С

от -40 до +55

-относительная влажность, %, при 25 (30) °С

100 (95)

-атмосферное давление, кПа

от 70 до 106,7

Средняя наработка на отказ, ч

180000

Средний срок службы, лет

30

Степень защиты оболочек от проникновения пыли и воды

IP65

Условия эксплуатации

У1** по ГОСТ 15150-69

Наименование характеристики

Значение

РиМ 384.03/2 РиМ 384.04/2 (РиМ 384.03) (РиМ 384.04)

Нормальные условия измерений -температура окружающей среды, °С -относительная влажность, % -атмосферное давление, кПа

от +21 до + 25

от 30 до 80 от 70 до 106,7

Примечания

• 1 Измерения активной и реактивной энергии выполняется в четырех квадрантах. Расположение квадрантов соответствует геометрическому представлению С.1 ГОСТ 31819.23.

• 2 ИПУЭ измеряют показатели качества электроэнергии согласно ГОСТ 30804.4.30 класс S.

• 3 Дополнительные погрешности измерений энергии, мощности, вызываемые изменением влияющих величин по отношению к нормальным условиям, приведенным в 8.5 ГОСТ 31819.22 и 8.5 ГОСТ 31819.23, не более пределов дополнительных погрешностей для ИПУЭ соответствующего класса точности в соответствии с таблицей 6 ГОСТ 31819.22 и таблицей 8 ГОСТ 31819.23.

Измеряемая величина

Основная единица

Цена единицы старшего/младшего разряда

Активная энергия

кВтч

10 ⁷ / 10^-3

Реактивная энергия

квар^ч

10 ⁷ / 10^-3

Активная мощность

Вт

10⁶ / 10⁰

Реактивная мощность

вар

10⁶ / 10⁰

Полная мощность

В-А

10⁶ / 10⁰

Фазный ток (среднеквадратическое значение)

А

10 ² / 10^-3

Линейное напряжение (среднеквадратическое значение)

В

10⁴ / 10⁰

Частота сети

Гц

10 ¹ / 10^-2

Отклонение частоты

Гц

10 ¹ / 10^-2

Удельная энергия потерь в цепях тока

кА² •ч

10⁷ / 10^-3

Коэффициент реактивной мощности tg ф

безразм.

10² / 10^-3

Коэффициент мощности cos ф

безразм.

10⁰ / 10^-3

Длительность провалов/перенапряжений

с

10³ / 10^-2

Глубина провала напряжения

%

10¹ / 10^-1

Остаточное напряжение провала напряжения

В

10⁴ / 10⁰

Максимальное значение перенапряжения

В

10⁴ / 10⁰

Коэффициент перенапряжения

%

10¹ / 10^-1

Напряжение прямой (обратной) последовательности

В

10⁴ / 10⁰

Ток прямой (обратной) последовательности

А

10² / 10^-3

Коэффициенты несимметрии напряжения и тока по обратной последовательности

%

10¹ / 10^-2

Положительное AU(+) и отрицательное

AU(-) отклонения напряжения

В

10⁴ /10⁰

Положительное 5U(+) и отрицательное

5U(.) отклонения напряжения (относительно ином)

%

10¹ / 10^-2

Наименование

Обозначение

Количество

ДИЭ соответствующего исполнения (в упаковке)

2 шт.

Корпус внешний тип I ¹⁾

2 шт.

Корпус внешний тип II ¹⁾ (антивандальный)

2 шт.

Паспорт на ИПУЭ (одно из исполнений)

ВНКЛ.411152.048 ПС

1 экз.

Паспорт на ДИЭ (одно из исполнений)

ВНКЛ.411152.049 ПС

2 экз.

Пломба пластиковая номерная

4 шт.

Комплект монтажных частей ²⁾

1 компл.

Руководство по эксплуатации ^3),4),5)

ВНКЛ.411152.048 РЭ

1 экз.

Руководство по эксплуатации ^{3),4),5), 6)}

ВНКЛ.411152.173 РЭ

1 экз.

Терминал мобильный РиМ 099.01 -ХХ ^3),5),8)

1 компл.

Инструкция по монтажу, пуску, регулированию и обкатке изделия ⁴⁾

ВНКЛ.411152.048 ИМ

1 экз.

Дисплей дистанционный РиМ 040.40 ⁶⁾

1 шт.

Дисплей дистанционный РиМ 040.03-12 ⁷⁾

1 шт.

Адаптер питания РиМ 000.10 ³⁾

1 шт.

Устройство синхронизации оптическое ⁶⁾

ВНКЛ.426449.045

1 шт.

Сервисное ПО ^{3) 4) 5)}

-

Устройство защиты от перенапряжения ^{3) 9)}

3 компл.

• ¹⁾ Тип корпуса внешнего определяется при заказе (по умолчанию - тип II).

• ²⁾ Состав комплекта монтажных частей указан в руководстве по эксплуатации ВНКЛ.411152.048 РЭ.

• ³⁾ Поставляется по отдельному заказу для организаций, производящих ремонт, эксплуатацию и монтаж ИПУЭ.

• ⁴⁾ Поставляется в виде документа на электронном носителе или доступно на сайте www.ao-rim.ru.

• ⁵⁾ Поставляется по отдельному заказу для организаций, производящих поверку ИПУЭ.

• ⁶⁾ Для ИПУЭ с версией ПО 4.00 и выше.

• ⁷⁾ Для ИПУЭ с версией ПО 3.99 и ниже.

• ⁸⁾ ИПУЭ по требованию заказчика могут комплектоваться терминалом мобильным РиМ 099.01-ХХ, где ХХ номер исполнения, согласно руководству по эксплуатации на терминал.

• ⁹⁾ Тип устройства защиты от перенапряжения (УЗПН - Ш, УЗПН - ОЛ, УЗПН - ПС, УЗПН - ЛК, РВЛ) для линий электропередач 6 и 10 кВ определяется при заказе.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

-

Номер версии (идентификационный номер) ПО, не ниже

1. Х*

Цифровой идентификатор ПО

-

* «X» не относится к метрологически значимой части ПО и принимает значения от 0 до 9.

Наименование характеристики

Значение

Диапазон измерений массового расхода жидкости¹^ кг/ч

от 1,2 до 1800000,0

Диапазон измерений массового расхода газа, кг/ч

см. примечание 1

Диапазон измерений объемного расхода жидкости, м³/ч

см. примечание 2

Пределы допускаемой относительной погрешности измерений⁵⁾, %:

±0,1³⁾; ±0,15³⁾; ±0,2;

- массового расхода и массы жидкости, 5М_ж ^{1)1 2)}

±0,25; ±0,35; ±0,5

- массового расхода и массы газа, 5М_г ¹⁾²⁾

±0,5; ±0,55; ±0,75; ±1,0

- объемного расхода и объема жидкости, 6V,.

см. примечание 3

Диапазон измерений плотности жидкости⁴⁾, кг/м³

от 650 до 2000

Пределы допускаемой абсолютной погрешности измерений плотности жидкости^ ⁶⁾, кг/м³

±0,3; ±0,5; ±1; ±2

Диапазон измерений температуры измеряемой среды¹⁾, °С

от -196 до +350

Пределы допускаемой абсолютной погрешности измерения

±(1 + 0,5 % от |1изм|),

температуры измеряемой среды, °С

где ^зм - измеренное

значение температуры, °С

Пределы допускаемой приведенной погрешности воспроизведения токового сигнала от 4 до 20 мА, % от диапазона измерений:

- основной

±0,05

- дополнительной, вызванной изменением температуры

окружающей среды от температуры (23±10) °С на каждый 1 °С,

±0,002

• ¹⁾ Фактические значения указываются в паспорте расходомера.

• ²⁾ Указаны пределы допускаемой относительной погрешности при массовом расходе

^Qm - ^Qt^,

где       Q_t - значение переходного расхода, кг/ч, рассчитываемое по формуле

ZS

Qt = 5- • ^100,

⁵0

(1)

где      ZS   - значение стабильности нуля в соответствии

с эксплуатационными

документами, кг/ч;

5₀   - пределы допускаемой относительной погрешности при массовом расходе

^Q_M ^{- Q}_t^.

При массовом расходе Q_M<Q_t пределы допускаемой относительной погрешности 5, %,

рассчитываются по формуле

ZS

5 = ±— • 100, Qm

(2)

где      Q_M   - измеряемое значение массового расхода, кг/ч.

Наименование характеристики

Значение

Выходные сигналы в зависимости от исполнения

- токовый, мА;

от 4 до 20

- частотно-импульсный, Гц;

от 0 до 12500

- цифровые;

HART, Modbus RS-485, Foundation Fieldbus, Profibus, Ethernet/IP, Modbus TCP, PROFINET, LoraWan

- дискретный, В.

до 30

Параметры электрического питания в зависимости от исполнения:

- напряжение постоянного тока, В

от 18 до 36

- напряжение переменного тока, В

от 85 до 265

- частота переменного тока, Гц

от 50 до 60

Параметры измеряемой среды¹⁾:

- избыточное давление, МПа, не более

41,4

- температура, °С

от -196 до +350

Габаритные размеры, мм, не более:

- длина

1576

- ширина (без учета фланцев)

324

- высота

1748

Масса, кг, не более²⁾:

550

Условия эксплуатации¹^

- температура окружающей среды в месте

от -60 до +80 в зависимости от

установки ПП, °С

исполнения

- температура окружающей среды в месте

от -60 до +70 в зависимости от

установки ЭП, °С

исполнения

- атмосферное давление, кПа

от 84 до 106,7

Маркировка взрывозащиты³⁾

1Ex db ia [ia Ga] IIC T6.. ,T1 Gb X, Ex tb ia [ia Da] HIC T80^oC..,T450^OC Db X,

1Ex db [ia Ga] IIC T6 Gb X, Ex tb [ia Da] H C T80C Db X, 0Ex ia I C T6...T1 Ga X,

Ex tb NIC T80^OC...T450^OC Db X

Степень защиты от внешних воздействий

IP66/IP67

¹⁾ Фактические значения указываются в паспорте расходомера.

²⁾ Масса указана с приварными встык фланцами.

³⁾ Не относится к модификации Т040.

Наименование характеристики

Значение

Средний срок службы, лет

20

Средняя наработка на отказ, ч, не менее

150000

Наименование

Обозначение

Количество шт./экз.

Счетчик-расходомер массовый

Метран-360М

1

Паспорт

13.5368.000.00 ПС

1

Руководство по эксплуатации

13.5368.000.00 РЭ

1 на 10 штук и меньшее количество при поставке в один адрес

909

1             2           3         4           5        6

Позиция

Описание позиции

Код

Описание кода

1

909

Преобразователи температуры измерительные

2

Конструктивные особенности корпусных и монтажных элементов

LN

Алюминиевый корпус с резьбовым соединением 12-14 NPT

LM

Алюминиевый корпус с резьбовым соединением M20*1.5

LP

Алюминиевый корпус с резьбовым соединением PG 13.5

LG

Алюминиевый корпус с резьбовым соединением JIS G12

BN

Корпус из нержавеющей стали с резьбовым соединением 12-14 NPT

BW

Корпус из нержавеющей стали с резьбовым соединением M20* 1.5

BP

Корпус из нержавеющей стали с резьбовым соединением PG 13.5

BG

Корпус из нержавеющей стали с резьбовым соединением JIS G12

3

Тип выходного сигнала

S

4-20 мА, цифровой сигнал на основе протокола

HART

F

Цифровой сигнал по протоколу FOUNDATION Fieldbus

4

Конфигурация измерений

1

Одноканальный

2

Двухканальный

5

Сертификация про

дукции

NA

Не сертифицирован

E5

Сертификат взрывозащиты FM, пылевозгорае-мости и невоспламеняемости

I5

Сертификация на искробезопасность и невоспламеняемость FM (для устройства полевой шины, включая стандарты IS и FISCO)

K5

Сертификация на искробезопасность, невоспламеняемость и взрывозащищенность FM (для устройств полевой шины, включая стандартные IS и FISCO)

14

Сертификация на искробезопасность ATEX (для устройства полевой шины, включая стандарты IS и FISCO)

K4

Сертификация на искробезопасность, огнестойкость, защита от воспламенения пыли и комбинация типа n (для устройств полевой шины, включая стандартные IS и FISCO) по ATEX

E

Сертификация искробезопасности EAC

909

1             2           3         4           5        6

6

Программное обеспечение

EM

3144FF HORNET.BIN; 3144 rel.d90

PR

5437

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

3144FF HORNET.BIN

Номер версии (идентификационный номер) ПО, не ниже

2.03.002

Цифровой идентификатор ПО

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

3144 rel.d90

Номер версии (идентификационный номер) ПО, не ниже

2

Цифровой идентификатор ПО

отсутствует

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

5437

Номер версии (идентификационный номер) ПО, не ниже

21

Цифровой идентификатор ПО

отсутствует

Наименование характеристики

Значение (в зависимости от типа НСХ)

Диапазон измерений температуры⁶-*, °C (в зависимости от типа сигналов)

1. Термопреобразователи сопротивления с НСХ по ГОСТ 6651-2009

Pt100 (а=0,00385)

от -200 до +850

Pt200 (а =0,00385)

от -200 до +850

Pt500 (а =0,00385)

от -200 до +850

Pt1000 (а =0,00385)

от -200 до +300

Pt50 (а =0,00391) (50П)

от -200 до +550

Pt100 (а =0,00391) (100П)

от -200 до +550

Cu50 (а =0,00426)

от -50 до +200

Cu100 (а =0,00426)

от -50 до +200

Cu10 (а =0,00428)(10М)

от -180 до +200

Cu50 (а =0,00428)(50М)

от -180 до +200

Cu100 (а =0,00428)(100М)

от -180 до +200

Ni120 (а =0,00617)(120Н)

от -60 до +180

2. Преобразователи термоэлектрические с НСХ по ГОСТ Р 8.585-2001:

B

от +100 до +1820

E

от -200 до +1000

J

от -180 до +760

K

от -180 до +1372

N

от -200 до +1300

R

от 0 до +1768

S

от 0 до +1768

T

от -200 до +400

L

от -200 до +800

Диапазон измерений напряжения постоянного тока, мВ

от -10 до +100

Наименование характеристики

Значение (в зависимости от типа НСХ)

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0 до 2000

Пределы допускаемой основной абсолютной погрешности измерений и преобразования в температуру сигналов от, °С¹⁾

1. Термопреобразователей сопротивления с НСХ

Pt100 (а=0,00385)

±0,10

Pt200 (а =0,00385)

±0,22

Pt500 (а =0,00385)

±0,14

Pt1000 (а =0,00385)

±0,10

Pt50 (а =0,00391) (50П)

±0,20

Pt100 (а =0,00391) (100П)

±0,10

Cu50 (а =0,00426)

±0,34

Cu100 (а =0,00426)

±0,17

Cu10 (а =0,00428) (10М)

±1,00

Cu50 (а =0,00428) (50М)

±0,34

Cu100 (а =0,00428) (100М)

±0,17

Ni120 (а =0,00617) (120Н)

±0,08

2. Преобразователей термоэлектрических с НСХ²⁾

B

±3,00 (от +100 °С до +300 °С включ.); ±0,77 (св. +300 °С до +1820 °С)

E

±0,20

J

±0,25

K

±0,50 (от -180 °С до -90 °С включ.); ±0,25 (св. -90 °С до +1372 °С)

N

±0,40

R

±0,60

S

±0,50

T

±0,25

L

±0,25

Пределы допускаемой основной абсолютной погрешности    измерений    напряжения

постоянного тока, мВ

±0,03

Пределы допускаемой основной абсолютной погрешности измерений электрического сопротивления постоянному току, Ом

±0,6

Температура окружающей среды, °С

от -60 до +60 ³⁾

Пределы дополнительной абсолютной погрешности измерений и преобразования в температуру, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С сигналов от, °C⁴⁾⁵⁾

1. Термопреобразователей сопротивления с НСХ:

Pt100 (а=0,00385)

±0,0015

Pt200 (а =0,00385)

±0,0023

Pt500 (а =0,00385)

±0,0015

Pt1000 (а =0,00385)

±0,0015

Pt50 (а =0,00391) (50П)

±0,0030

Наименование характеристики

Значение (в зависимости от типа НСХ)

Pt100 (а =0,00391) (100П)

±0,0015

Cu50 (а =0,00426)

±0,0030

Cu100 (а =0,00426)

±0,0015

Cu10 (а =0,00428)(10М)

±0,0015

Cu50 (а =0,00428)(50М)

±0,0030

Cu100 (а =0,00428)(100М)

±0,0015

Ni120 (а =0,00617)(120Н)

±0,0010

2. Преобразователей термоэлектрических с НСХ

B

±0,014 (t > +1000°C)

±[O,O29-(0,000021-(t-3OO))]

(300 °C< t < 1000 °C)

±[0,046-(0,000086-(t-100))l при (100 °C< t <

300 °C)

E

±[0,004+(0,00000431)]

J

±[0,004+(0,00000291)] (t > 0 °C)

±[O,OO4+(O,OOO02-|t|)] (t < 0 °C)

K

±[0,005+(0,00000541)] (t > 0 °C)

±[0,005+(0,000020^|t|)] (t < 0 °C)

N

±[0,005+(0,0000036jt|)]

R

±0,015 (t > 200 °C)

±[O,O21-(O,OOO032-t)] (t < 200 °C)

S

±0,015 (t > 200 °C)

±[O,O21-(O,OOO032-t)] (t < 200 °C)

T

±0,005 (t > 0 °C)

±[0,005-(0,000036-|t|)] (t < 0 °C)

L

±0,005 (t > 0 °C)

±[0,005-(0,00003-|t|)] (t < 0 °C)

Пределы   допускаемой   дополнительной

абсолютной    погрешности    измерений

напряжения постоянного тока, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, мВ⁴⁾⁵⁾

±0,00025

Пределы   допускаемой   дополнительной

абсолютной    погрешности    измерений

электрического сопротивления постоянному току, вызванная влиянием температуры окружающей среды в рабочем диапазоне температур на каждый 1 °С, Ом⁴⁾⁵⁾

±0,007

¹⁾ - Основная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме основной абсолютной погрешности измерений и преобразования в температуру сигналов измерительных преобразователей и основной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Наименование характеристики

Значение (в зависимости от типа НСХ)

Основная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна:

-     ±0,02 % от настроенного диапазона измерения преобразователя.

• ²⁾ - Основная абсолютная погрешность ПИ при работе с преобразователями термоэлектрическими равна сумме основной абсолютной погрешности измерений сигнала ТП и абсолютной погрешности автоматической компенсации температуры свободных (холодных) концов термопары, равной ±0,25 °С.

• ³⁾ - Диапазон температуры окружающей среды зависит от исполнения ПИ в соответствии с его эксплуатационной документацией.

• ⁴⁾ - При отклонении температуры окружающей среды от +20 °С. Для диапазона температур окружающей среды от -60 °С до +60 °С.

• ⁵⁾ - Дополнительная абсолютная погрешность ПИ с выходным сигналом от 4 до 20 мА равна сумме дополнительной абсолютной погрешности измерений и преобразования в температуру сигналов измерительных преобразователей и дополнительной приведенной погрешности преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока.

Дополнительная приведенная погрешность преобразования цифрового сигнала в унифицированный электрический выходной сигнал постоянного тока равна ±0,001 % от настроенного диапазона измерений преобразователя.

• ⁶⁾  - Рабочий диапазон измерений температуры может быть настроен (сконфигурирован) в пределах диапазонов измерений, приведенных в данной таблице, и указан в паспорте на конкретный ПИ.

Примечание:

t - значение измеряемой температуры, °С.

Наименование характеристики

Значение

Выходной сигнал

от 4 до 20 мА, HART, Foundation Fieldbus

Напряжение питания, В

• - от 4 до 20 мА, HART

• - Foundation Fieldbus

от 12,0 до 42,4

от 9,0 до 32,0

Габаритные размеры корпуса, ширина^хвысота^хдлина, мм, не более

153^х153^х155

Масса, кг, не более

4,2

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - для ПИ без дисплея

• - для ПИ с ЖК дисплеем¹⁾

• - относительная влажность воздуха, %, не более

от -60 до +60

от -40 до +60

99

Маркировка взрывозащиты

1Ex db IIC T6...T1 Gb Х 0Ex 1а IIC T6...T1 Gа X

Ex tb IIIC T85°C Db X

¹⁾ - В диапазоне температуры эксплуатации от -40 до -20 °С не включ. считывание результатов измерений осуществляется через унифицированный аналоговый сигнал или цифровые сигналы

Наименование характеристики

Значение

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, ч, не менее

100000

Наименование

Обозначение

Кол-во

Примечание

Преобразователь температуры измерительный

909

1 шт.

Исполнение в

соответствии с заказом

Паспорт

-

1 экз.

-
