МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Росстандарт)

7 ноября 2018 г.                                            _№ 2316

Москва

О переоформлении свидетельства об утверждении типа средства измерений № 55080 «Тахографы цифровые DTCO 3283» и внесении изменений в описание типа

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Министерства промышленности и торговли Российской Федерации от 25 июня 2013 г. № 970 (зарегистрирован Министерстве юстиции Российской Федерации 12 сентября 2013 г. № 29940) (далее-Административный регламент), и в связи с обращениями ПФ ООО «Континентал Аутомотив РУС» от 14 июня 2018 г. № 787/f и № 788/f приказываю:

• 1. Внести изменения в описание типа на тахографы цифровые DTCO 3283, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений, с сохранением регистрационного номера 57347-14, изложив его в новой редакции согласно приложению к настоящему приказу.

• 2. Установить методику поверки по документу 4573-DTCO-2018 МП «Тахографы цифровые DTCO 3283. Методика поверки» и распространить действие документа на тахографы цифровые DTCO 3283, находящиеся в эксплуатации.

• 3.  Переоформить свидетельство об утверждении типа №  55080

«Тахографы цифровые DTCO 3283», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под номером 57347-14, в связи с внесением изменений в методику поверки.

• 4.  Управлению метрологии (Д.В.Гоголев), ФГУП «ВНИИМС» (А.Ю.Кузин) обеспечить в соответствии с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его юридическому лицу или индивидуальному предпринимателю.

• 5. Контроль за исполнением настоящего приказа оставляю за собой

Заместитель Руководителя

г                            \

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федеральное агентство по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 00E1036ECDC011E780DAE0071B1B53CO41

Кому выдан: Голубев Сергей Сергеевич

Действителен: с 20.11.2017 до 20.11.2018

X__________—__________>

Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «7» ноября 2018 г. № 2316

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Тахографы цифровые DTCO 3283

Тахографы цифровые DTCO 3283 (далее по тексту - тахографы) предназначены для измерения и регистрации в автоматическом режиме параметров движения автотранспортного средства (скорости движения, пройденного пути, времени), а также периодов времени труда и отдыха водителей. Тахограф представляет собой контрольный бортовой регистрирующий прибор в составе транспортного средства.

Принцип действия тахографов основан на подсчете электрических импульсов, количество которых пропорционально пробегу автотранспортного средства за определенное время, и на основании этого расчета скорости и пройденного пути. Электрические сигналы от датчика передаются в электронный блок тахографа, где обрабатываются микропроцессором. Результат обработки (в виде показаний скорости и пройденного пути) отображается на жидкокристаллическом дисплее и записывается в электронную память тахографов. Зарегистрированная информация может быть распечатана на встроенном принтере или передана на компьютер.

Конструктивно тахографы DTCO 3283 представляют собой регистрирующий блок, выполненный в радиоформате.

Тахографы используют для вычисления сигналов от датчика транспортного средства. Датчик представляет сигналы в режиме реального времени. Сигналы предназначены для получения сведений по участку пути и скорости.

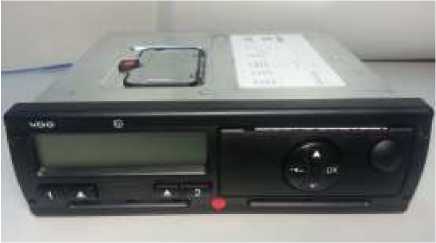

Рисунок 1 - Общий вид тахографа цифрового DTCO 3283

На дисплее в режиме реального времени отображается скорость движения, время и пробег автотранспортного средства. В стандартной индикации отображается следующая информация:

• •  в верхней строчке дисплея: время и пиктограмма типа времени (местного или универсального), пиктограмма режима работы «Эксплуатация», скорость;

• •  в нижней строчке дисплея: режим работы водителя 1, символ карты водителя 1, общее количество пройденных километров, символ карты водителя 2, режим работы водителя 2.

При отсутствии в слоте карты водителя показаний о ней на дисплее нет.

Сохранение данных осуществляется на носителе массива данных DTCO 3283, а также на введённых тахографических картах.

При работе с тахографами применяют четыре типа электронных карт, которые определяют право доступа к зарегистрированной информации тахографов:

• •  карта мастерской;

• •  карта водителя;

• •  карта предприятия;

• •  карта контроля.

Внутренняя функция диагностики контролирует систему и автоматически сообщает о возникновении сбоев. Информация о сбоях и предупреждения индицируются визуально.

Для предотвращения несанкционированного вмешательства корпус тахографов опломбирован. Расположение пломб см. на рисунках 2 и 3

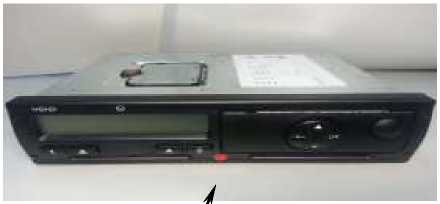

Рисунок 2

Пломба батарейного

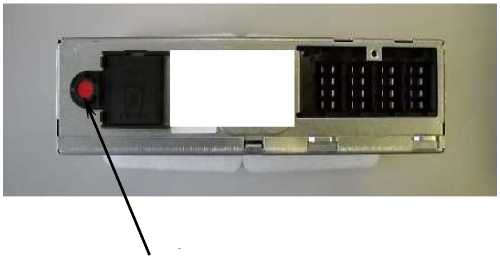

Рисунок 3

Пломба на

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1- Идентификационные данные програмного обеспечения

Метрологически значимая часть ПО тахографов и измерительные данные достаточно защищены с помощью специальных средств защиты от преднамеренных измерений.

Таблица 2- Метрологические и технические характеристики

наносится типографским способом на титульный лист руководства по эксплуатации и на корпус прибора методом этикетирования.

Таблица 3- Комплектность средств измерений

осуществляется по документу 4573-DTCO-2018 МП «Тахографы цифровые DTCO 3283. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» 22 июня 2018 г.

Основные средства поверки:

• - установка поверочная тахографов CTC II, регистрационный № 56907-14;

• - мультиметр цифровой универсальный Keithley 2000, регистрационный №25787-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

приведены в эксплуатационном документе.

ГОСТ Р 53831-2010 Автомобильные транспортные средства. Тахографы. Технические требования к установке

Технический регламент «О безопасности колесных транспортных средств» (ТР ТС 018/2011)

Производственный филиал ООО «Континентал Аутомотив РУС» в г. Чистополь, Республика Татарстан, г. Чистополь

ИНН 1652005162

Адрес: 422981, Республика Татарстан, г. Чистополь, ул. Энгельса, 127

Тел./факс: (84342) 4-70-32, (84342) 4-70-36

ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Татарстан» (ФБУ «ЦСМ Татарстан»)

Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д.24

Тел./факс: (843) 291-08-33

Аттестат аккредитации ФБУ «ЦСМ Татарстан» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.310659 от 13.05.2015 г.
