Номер по Госреестру СИ: 73217-18
73217-18 Теплосчетчики
(MULTICAL®603)
Назначение средства измерений:
Теплосчетчики MULTICAL®603 (далее - теплосчетчики) предназначены для измерений тепловой энергии, объема, массы, температуры в закрытых и открытых водяных системах теплоснабжения, в системах холодоснабжения и в системах горячего и холодного водоснабжения.

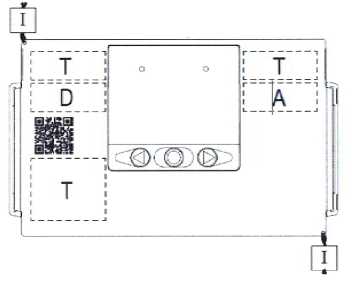

Внешний вид.
Теплосчетчики
Рисунок № 1

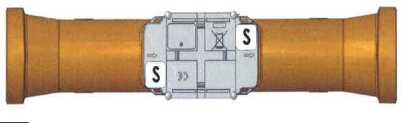

Внешний вид.
Теплосчетчики
Рисунок № 2

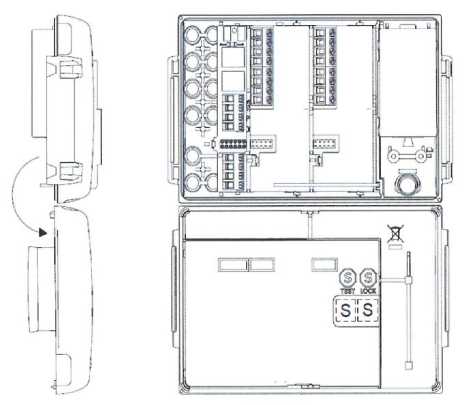

Внешний вид.
Теплосчетчики
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 22.11.2024
Номер записи -
ID в реестре СИ - 530189
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
мод. нет, мод. MULTICAL®603, мод. 603Е956, мод. 603Е556, мод. 603Е456, ULTRAFLOW, Pt 500, MULTICAL®603, Multical603, MULTICAL-603, MULTICAL KAMSTRUP, MULTICAL 603Е456, В СОТАВЕ: вычислитель №80669722/ZN/20, преобразователи температуры №20/80669722 Г, №20/80669722 Х, преобразова, Multical 603, 603Е956, 603Е456, 603Е, 603E456, 603, -,
Производитель
Изготовитель - Фирма "Kamstrup A/S"
Страна - ДАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Статистика
Кол-во поверок - 1387
Выдано извещений - 0
Кол-во периодических поверок - 240
Кол-во средств измерений - 246
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 5457 дн.
Приказы РСТ, где упоминается данный тип СИ
№2429 от 2018.11.22 Об утверждении типов средств измерений
№869 от 2022.04.06 ПРИКАЗ_Об утверждении типов средств измерений (25)
№2730 от 2022.11.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
Наличие аналогов СИ: Теплосчетчики (MULTICAL®603)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
73217-18 Теплосчетчики (MULTICAL®603) Фирма "Kamstrup A/S" (ДАНИЯ ) |
67815-17 Тепловычислители (ТВ7) ООО "ТЕРМОТРОНИК" (РОССИЯ г.С.-Петербург) |
Все средства измерений ООО "ТЕРМОТРОНИК"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14503-00 01.03.2005 |
Теплосчетчики, Multical UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
14503-00 01.12.2005 |
Теплосчетчики, Multical UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
14503-04 01.04.2009 |
Теплосчетчики, Multical UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
14503-06 01.05.2011 |
Теплосчетчики, Multical UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
14503-14 12.02.2019 |
Теплосчетчики, Multical UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
14503-95 01.04.1998 |
Теплосчетчики, Multical UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
14504-00 01.03.2005 |
Теплосчетчики, Multical VW Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
14504-95 01.04.1998 |
Теплосчетчики, Multical VW Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15464-96 01.07.2001 |
Теплосчетчики, Multical III UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15464-97 01.07.2002 |
Теплосчетчики, Multical III UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15464-98 01.06.2001 |
Теплосчетчики, Multical III UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15464-99 01.03.2004 |
Теплосчетчики, Multical III UF Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15465-96 01.07.2001 |
Теплосчетчики, Multical III VW Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15466-96 01.07.2001 |
Теплосчетчики, Picocal Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15467-96 01.07.2001 |
Преобразователи количества воды ультразвуковые, Ultraflow II Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15467-97 01.05.2002 |
Преобразователи количества воды ультразвуковые, Ultraflow II Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15467-99 01.03.2004 |
Преобразователи количества воды ультразвуковые, Ultraflow II Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15468-00 01.01.2007 |
Тепловычислители, Multical Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15468-96 01.07.2001 |
Тепловычислители, Multical III Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
15468-97 01.06.2002 |
Тепловычислители, Multical III Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
18153-04 01.04.2009 |
Теплосчетчики, Multical Compact Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
18153-99 01.03.2004 |
Теплосчетчики, Multical Compact Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
20308-00 01.10.2005 |
Преобразователи расхода ультразвуковые, Ultraflow Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
20308-04 06.06.2018 |
Преобразователи расхода ультразвуковые, Ultraflow Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
26413-04 01.03.2009 |
Счетчики электрической энергии трехфазные, Kamstrup 382 Фирма "Kamstrup A/S" (ДАНИЯ ) |
12 лет | |
|
26413-08 01.06.2013 |
Счетчики электрической энергии трехфазные, Kamstrup 382 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
12 лет |
|
26413-13 02.07.2018 |
Счетчики электрической энергии трехфазные, Kamstrup 382M Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
16 лет |
|
26414-04 01.06.2013 |
Счетчики электрической энергии трехфазные, Kamstrup 351 Combi Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
12 лет |
|
26416-04 01.03.2009 |
Счетчики электрической энергии однофазные, Kamstrup 162 Фирма "Kamstrup A/S" (ДАНИЯ ) |
16 лет | |
|
26416-08 01.06.2013 |
Счетчики электрической энергии однофазные, Kamstrup 162 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
16 лет |
|
26416-13 02.07.2018 |
Счетчики электрической энергии однофазные, Kamstrup 162M Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
16 лет |
|
26567-04 01.09.2014 |
Теплосчетчики, Multical 401 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
31554-06 01.05.2011 |
Тепловычислители, Multical 601 Фирма "Kamstrup A/S" (ДАНИЯ ) |
4 года | |
|
40388-09 01.05.2014 |
Стенды для поверки тепловычислителей, VERIFICATION EQUIPMENT MULTICAL® 601 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
1 год |
|
44749-10 01.08.2015 |
Счетчики воды ультразвуковые, MULTICAL 61 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
47451-11 03.08.2016 |
Теплосчетчики, MULTICAL 402 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
48562-11 21.12.2016 |
Тепловычислители, MULTICAL 601 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
49806-12 10.04.2022 |
Тепловычислители, MULTICAL®602 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года |
|
52762-13 30.01.2023 |
Счетчики холодной и горячей воды ультразвуковые, MULTICAL®62 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
4 года - для гор.воды; 6 лет - хол. |
|
55800-13 12.10.2023 |
Счетчики холодной и горячей воды ультразвуковые, MULTICAL®21 Фирма "Kamstrup A/S" (ДАНИЯ ) |
6 лет | |
|
55883-13 09.12.2018 |
Счетчики электрической энергии трехфазные, Kamstrup 351C Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ |
16 лет |
|
57649-14 15.04.2024 |
Теплосчетчики, MULTICAL®302 Фирма "Kamstrup A/S" (ДАНИЯ ) |
6 лет | |
|
73217-18 22.11.2024 |
Теплосчетчики, MULTICAL®603 Фирма "Kamstrup A/S" (ДАНИЯ ) |
ОТ МП |
5 лет |
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Тепловычислители (ТВ7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 30 | 1 | 4 | 23 | 0 | 13 | 4 | 9 | ||
| ООО "РЭМ-СЕРВИС" (RA.RU.312443) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 257 | 32 | 194 | 63 | 0 | 242 | 194 | 48 | ||
| ООО "ЭНЕРГОСЕРВИС" (RA.RU.312784) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "ЦСМ "ЭТАЛОН" (RA.RU.312458) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 15 | 2 | 0 | 15 | 0 | 15 | 0 | 15 | |
| ООО "ВОДОМЕР" (RA.RU.312896) | 123 | 117 | 6 | 0 | 118 | 116 | 2 | |||
| ООО "ГК КОНТРОЛЬ" (RA.RU.312788) | 26 | 19 | 7 | 0 | 24 | 19 | 5 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 117 | 88 | 5 | 0 | 92 | 87 | 5 | |||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (RA.RU.311502) | РСТ | 60 | 0 | 59 | 0 | 18 | 0 | 17 | ||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 257 | 101 | 3 | 0 | 101 | 99 | 2 | |||
| ООО "РИМЕЙК" (RA.RU.311565) | 8 | 0 | 8 | 0 | 0 | 0 | 0 | |||
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "НПП ГИДРОТЕСТ" (RA.RU.312713) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 13 | 0 | 13 | 0 | 8 | 0 | 8 | ||
| ООО "РИМЕЙК" (RA.RU.311565) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 430 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 4 | 2 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 3 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ООО "М-ГИДРОДИНАМИКА" (RA.RU.320051) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЦСМ" (RA.RU.312904) | 2 | 1 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ДЮКОМ" (RA.RU.310580) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «Метроконтроль» (RA.RU.314002) | 7 | 0 | 7 | 0 | 4 | 0 | 4 | |||
| ООО "РУСТЕСТ" (RA.RU.314192) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Тепловычислители (ТВ7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО «Метрологический сервис» (Метросервис) Москва |
3150 | 3150 |
Программное обеспечение
Теплосчетчик - это измерительный прибор со встроенным программным обеспечением (ПО). В функции ПО входят: сбор измерительной информации о температуре и объеме теплоносителя, ее обработка (вычисление тепловой энергии, массы, расхода, мощности); представление на дисплее измерительной информации, параметров настройки и конфигурации; хранение результатов и передачу данных через защищенный интерфейс. Все команды и данные, поступающие через интерфейс данных, все комбинации кнопок интерфейса пользователя, все настраиваемые параметры документированы.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Если теплосчетчик опломбирован, возможно только считывание данных и изменение незначимых параметров (время, дата, адрес M-Bus).
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Значение |
|
Идентификационное название ПО MULTICAL® 603 |
Микропрограмма (прошивка) 5098-1335 |
|
Номер версии (идентификационный номер) ПО |
1335ХХХХ |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC16 |
|
Цифровой идентификатор ПО |
- |
|
где Х = 0 - 9 | |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель вычислителя лазерной гравировкой, на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к теплосчетчикам MULTICAL®603Методика осуществления коммерческого учета тепловой энергии, теплоносителя, утвержденная Приказом Минстроя России от 17 марта 2014 г. № 99/пр
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования Техническая документация фирмы "Kamstrup A/S"
Поверка
Поверкаосуществляется по документу МП 208-067-2018 «ГСИ. Теплосчетчики MULTICAL®603». Методика поверки, утвержденной ФГУП "ВНИИМС" 13.08.2018 г.
Основные средства поверки:
-установка поверочная 3-го разряда в соответствии с приказом Росстандарта от 07.02.2018 г. №256 (часть 1), диапазон воспроизведения объемного расхода воды от 0,006 до 1000,0 м3/ч, пределы допускаемой относительной погрешности измерений не более ±0,6 %.
-
- рабочий эталон единиц температуры 2-го разряда по ГОСТ 8.558-2009 (Рисунок А.2), диапазон измерений от плюс 3 до плюс 200° С, пределы допускаемой основной абсолютной погрешности ±(0,05 + 0,0005 111 + *)°С, *- единица последнего разряда, °С;
-
- жидкостной термостат со стабильностью не хуже ±0,01°С/5 мин, градиент 0,005°С;
-
- калибратор многофункциональный Calog-TEMn-R (регистрационный №47999-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель вычислителя в соответствии с рисунком 2 и в свидетельство о поверке.
Изготовитель
"Kamstrup A/S", ДанияАдрес: 8660, Industrivej, 28, Skanderborg, Denmark
Тел.: +45 89 93 10 00, факс: +7 45 89 93 10 01
E-mail: info@kamstrup.dk
Web-сайт: www.kamstrup.dk,www.kamstrup.ru
Заявитель
Закрытое акционерное общество «Камструп» (ЗАО «Камструп»)
Адрес: 141008, Московская обл., г. Мытищи, ул. Колпакова, 26
Тел.: (495) 545 00 01, факс: (495) 545 00 02
E-mail: tk@kamstrup.ru
Web-сайт: www.kamstrup.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Принцип действия теплосчетчиков основан на непрерывном измерении объема, температур теплоносителя в подающем и обратном трубопроводах с последующим вычислением разности температур, массы теплоносителя и количества тепловой энергии.
Теплосчетчики состоят из: одного или двух преобразователей расхода, от одного до трех датчиков температуры, вычислителя MULTICAL® 603.
В качестве преобразователей расхода используются ультразвуковые преобразователи расхода, в качестве датчиков температуры - термопреобразователи сопротивления Pt 500 по ГОСТ 6651-2009.
Вычислитель представляет собой микропроцессорное устройство, расположенное в корпусе с жидкокристаллическим показывающим устройством, кнопками управления, разъемами для подключения преобразователей расхода и температуры, интерфейсами связи. Конструктивно, вычислитель состоит из двух частей. В верхней части вычислителя размещаются его электронные компоненты с процессором и энергонезависимой памятью. В нижней части вычислителя располагаются монтажная колодка для подключения преобразователей, интерфейсные сменные модули и модули питания.
Ультразвуковые преобразователи расхода выпускаются в резьбовом и фланцевом исполнениях с различными диаметрами условного прохода и номинальными расходами.
Теплосчетчики обеспечивают архивирование в энергонезависимой памяти (EEPROM) результатов измерений:
-
- количества тепловой энергии;
-
- объема и объемного расхода, массы теплоносителя, измеренных ультразвуковыми преобразователями расхода;
-
- объема воды при подключении к теплосчетчику счетчиков воды с импульсным выходом (не входят в состав теплосчетчика);
-
- давления теплоносителя при подключении к теплосчетчику преобразователей давления с токовым выходом (не входят в состав теплосчетчика);
-
- температуры теплоносителя в подающем и обратном трубопроводах и температуры в дополнительном трубопроводе (при наличии в составе теплосчетчика дополнительного преобразователя температуры);
-
- разности температур теплоносителя в подающем и обратном трубопроводах.
Теплосчетчики обеспечивают передачу по интерфейсам связи результатов измерений и параметров, как текущих, так и сохраненных в архивах. В качестве интерфейсов связи могут использоваться RS232, ModBus RTU (RS485), M-Bus, Lon, PQT Controller, BACnet. Результаты измерений могут также преобразовываться в импульсный и токовый выходной сигнал. Количество и тип интерфейсов связи, определяются установленными в теплосчетчике модулями.
Кроме того, теплосчетчики обеспечивают:
-
- преобразование количества импульсов от счетчиков воды с импульсным выходом (не входят в состав теплосчетчика) в значения объемов теплоносителя и индикацию полученных значений на показывающем устройстве теплосчетчика;
-
- преобразование токовых сигналов 4-20 мА от преобразователей давления (не входят в состав теплосчетчика) в значения давления теплоносителя в трубопроводах и индикацию полученных значений на показывающем устройстве теплосчетчика;
-
- ввод значения температуры холодной воды в качестве условно-постоянного параметра.
Теплосчетчики отображают на ЖКИ следующие параметры:
-
- накопленное значение тепловой энергии с начала эксплуатации;
-
- накопленные значения объема теплоносителя с начала эксплуатации;
-
- текущее значение температур теплоносителя в подающем и обратном трубопроводах;
-
- разность температур теплоносителя в подающем и обратном трубопроводах;
-
- время наработки,
-
- версию встроенного ПО;
Теплосчетчик имеет архив информации потребленной тепловой энергии. Глубина годовых, месячных, суточных, часовых архивов программируется.
Теплосчетчики имеют модификации, которые отличаются применяемыми уравнениями измерений тепловой энергии, количеством и исполнением преобразователей расхода и температуры, электропитанием, типом и количеством интерфейсов связи, количеством входов для подключения дополнительных устройств, типоразмером ультразвуковых преобразователей расхода.
Общий вид теплосчетчика MULTICAL® 603 представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид теплосчетчика MULTICAL® 603
Пломба поверителя
|Г~| Монтажная пломба.
|~А~| Знак поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Таблица 5 - Комплект поставки СИ
|
Наименование |
Обозначение |
Кол-во |
|
Теплосчетчик MULTICAL®603 в составе:
|
1 от 1 до 2 от 1 до 3 | |
|
Теплосчетчики MULTICAL®603. Методика поверки |
МП 208-067-2018 |
По заказу |
|
Теплосчетчики MULTICAL®603. Руководство по монтажу и эксплуатации |
1 | |
|
Кабель связи теплосчетчика с ПК через интерфейс RS 232 или USB |
По заказу | |
|
Кабель связи теплосчетчика с ПК через оптопорт |
По заказу | |
|
Теплосчетчики MULTICAL®603. Паспорт |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температур теплоносителя, °С
|
от 2 до 180 от 2 до 130/150 |
|
Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах, °К |
от 3 до 178 |
|
Диапазон измерений (преобразований) давления, МПа |
от 0 до 1,6 |
|
Вид выходного кода |
7 десятичных разрядов с плавающей запятой и единицей измерения |
|
Цена единицы младшего разряда
|
от 0,001 до 0,01 (от 0,01 до 0,1) от 0,001 до 1 0,01 0,01 |
|
Класс точности по ГОСТ Р ЕН 1434-1-2011 |
2 |
|
Пределы допускаемой относительной погрешности датчиков расхода Ef, % |
±(2+0,02 qp/q), но не более чем ±5 |
|
Пределы допускаемой относительной погрешности вычислителя Ec, % |
±(0,5+AQmin/AQ) |
|
Пределы допускаемой относительной погрешности датчиков температуры при измерении разности температуры в подающем и обратном трубопроводах, % |
±(0,5+3 AQmm/AQ) |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±(0,6 + 0,004-t) |
|
Пределы допускаемой относительной погрешности измерения текущего времени, % |
±0,05 |
|
Пределы допускаемой относительной погрешности при измерении тепловой энергии теплоносителя, % |
±(3 + 4AQmin/AQ + 0,02qp/q) |
|
Пределы допускаемой приведенной к диапазону измерений погрешности при преобразовании токового сигнала от датчиков избыточного давления в значение физической величины, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип прибора по классификации ГОСТ Р ЕН1434-1-2011 |
составной |
|
Т еплоноситель |
Сетевая вода по СНиП 41-02-2003 |
|
Максимально допустимая рабочая температура измеряемой среды для ультразвуковых преобразователей расхода, °С, в зависимости от способа присоединения к трубопроводу:
|
о о |
|
Наименование характеристики |
Значение |
|
Максимально допустимое рабочее давление измеряемой среды для ультразвуковых преобразователей расхода, МПа, в зависимости от способа присоединения к трубопроводу:
|
1,6 2,5 |
|
Монтажное положение датчика расхода в трубопроводе |
горизонтальное/вертикальное /наклонное |
|
Степень защиты |
IP65 |
|
Масса теплосчетчика, кг, не более |
160 |
|
Напряжение питания, В
|
3,6 от 196 до 253 / от 12 до 36 |
|
Потребляемая мощность, В • А, не более |
1 |
|
Условия эксплуатации:
|
от +5 до +55 93 от 90 до 110 |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
120 000 |
Таблица 4 - Диаметры условного прохода Ду, значения номинальный qp, минимального qi и максимального расхода qs
|
qp (пост., ном.) м3/ч |
Ду |
Порог чувст. л/ч. |
qi (мин.) м3/ч |
qs (макс) м3/ч |
Вых. сигнал имп/л | |
|
qp:qi 100:1 |
qp:qi 250:1 | |||||
|
0,6 |
15 |
2 |
0,006 |
- |
1,2 |
300 |
|
20 | ||||||
|
1,5 |
15 |
3 |
0,015 |
0,006 |
3,0 |
100 |
|
20 | ||||||
|
2,5 |
20 |
5 |
0,025 |
0,010 |
5,0 |
60 |
|
3,5 |
25 |
7 |
0,035 |
0,014 |
7,0 |
50 |
|
6,0 |
25 |
12 |
0,060 |
0,024 |
12,0 |
25 |
|
32 | ||||||
|
10,0 |
40 |
20 |
0,1 |
0,04 |
20,0 |
15 |
|
15,0 |
50 |
30 |
0,15 |
0,06 |
30,0 |
10 |
|
25,0 |
65 |
50 |
0,25 |
0,10 |
50,0 |
6 |
|
40,0 |
80 |
80 |
0,4 |
- |
80,0 |
5 |
|
60,0 |
100 |
120 |
0,6 |
- |
120 |
2,5 |
|
100,0 |
100 |
200 |
1,0 |
0,4 |
200 |
1,5 |
|
125 |
200 |
1,0 |
0,4 |
200 |
1,5 | |
|
150,0 |
150 |
300 |
1,5 |
- |
300 |
1 |
|
250,0 |
500 |
2,5 |
- |
500 |
0,6 | |
|
400,0 |
150 |
800 |
4,0 |
- |
800 |
0,4 |
|
200 | ||||||
|
250 | ||||||
|
600,0 |
200 |
1200 |
6,0 |
- |
1200 |
0,25 |
|
250 | ||||||
|
1000,0 |
250 |
2000 |
10,0 |
- |
2000 |
0,15 |
|
300 |
