Счетчики электрической энергии однофазные Kamstrup 162M (далее - счетчики) изготовлены на базе специализированной измерительной микросхемы со встроенным аналого-цифровым преобразователем, которая производит преобразование входных сигналов тока и напряжения в цифровую форму и производит их перемножение с последующим преобразованием произведения в количество потребляемой электрической энергии. В качестве датчиков тока в счётчике применён шунт, а в качестве датчика напряжения - резистивный делитель. Измеренные напряжения и токи также используются для предоставления пользователю дополнительной информацию о качестве напряжения и характере нагрузки.

Отображение измеренных величин в счетчике производится с помощью жидкокристаллического индикатора. Для хранения измеренных величин применена энергонезависимую память, которая позволяет сохранить всю информацию при отключении источника питания. Часть памяти используется для записи профиля нагрузки по 4-м квадрантам и для ведения журнала событий. Встроенные часы реального времени позволяют вести учет электроэнергии по тарифным зонам суток. Счётчик обеспечивает возможность учёта по восьми тарифам. Ход часов при отсутствии питания обеспечивается с помощью встроенной литиевой батареи в течение 16 лет. Другими составными частями счетчика, обеспечивающими его работоспособность и функциональность, являются встроенный источник питания, оптический порт, датчик открытия крышки клеммника, кнопки управления дисплеем, импульсный выход S0, светодиод на лицевой части, предназначенный для использования при поверке. Оптический порт на физическом уровне соответствует ГОСТ Р МЭК 61107-2001.

Для параметризации счётчика и съёма показаний на месте установки используется оптический порт. Опционально счётчик может снабжаться встроенным радиомодулем, предназначенным для дистанционного съёма показаний и параметрирования счётчика. Радиомодуль работает в свободной полосе частот 433,075 - 434,750 МГц, имеет мощность передатчика 10 мВт и не требует лицензирования и регистрации в соответствующих контролирующих органах. Счётчики, снабженные радиомодулями, образуют радиосеть и могут быть встроены в систему учёта с помощью роутера-концентратора фирмы Kamstrup. Кроме того, счётчик может комплектоваться различными съёмными коммуникационными модулями, что расширяет возможности применения прибора в системах сбора данных. Подключение съёмных модулей производится через разъём, находящийся под крышкой колодки зажимов (клеммника), поэтому поверка счётчика после установки модуля не требуется.

В зависимости от конфигурации, в счётчик может устанавливаться выключатель-разъединитель. Отключение подачи электроэнергии потребителю может производиться в следующих случаях: при превышении установленной мощности, либо тока (пороговые значения устанавливаются с помощью программного обеспечения METERTOOLS) или по команде от системы учёта. Включение выключателя-разъединителя производится либо

Лист № 2 Всего листов 6 нажатием кнопки после истечения предустановленного периода времени, либо по команде системы учёта, с подтверждением путём нажатия кнопки.

Для конфигурации и параметрирования счётчиков используется специальное программное обеспечение фирмы Kamstrup METERTOOLS. Счётчики имеют возможность программирования следующих параметров:

- дата и время ;

- календарь и тарифное расписание ;

- период и день автоматического чтения и записи в память данных по потреблению ;

- параметры отключения нагрузки ;

- информация, отображаемая на дисплее;

- пароль доступа первого уровня (логин и пароль );

- сетевой адрес счетчика.

Заводские настройки являются неизменными на протяжения всего срока эксплуатации счётчика, в их состав входят: заводской номер, выбор измеряемых величин, постоянная счётчика.

Счетчики ведут журнал событий, в котором фиксируются следующие события:

- изменение настроек счетчика ;

- изменение времени;

- пропадание напряжения;

- период пониженного и повышенного напряжения

- срабатывание реле управления нагрузкой ;

- вскрытие крышки клеммника;

Журнал событий и другая информация, как текущие показания по накопленной активной и реактивной энергии в прямом или обратном направлении по тарифам, максимальная мощность, доступны через интерфейсы счётчика. Помимо этого возможно считывание вспомогательных данных, таких как, например, дата и время, текущая мощность, значения токов и напряжений.

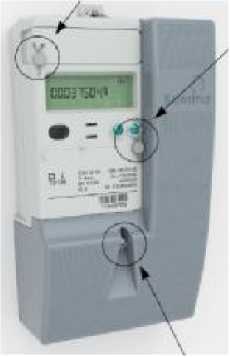

Конструкция счётчика предусматривает возможность пломбирования крышки, закрывающей колодку зажимов (клеммник) навесными пломбами после установки в месте эксплуатации для предотвращения несанкционированных изменений схемы включения. Корпус счетчика сделан неразборным. Пломбирование после выпуска из производства и поверки осуществляется с помощью специальных пломбирующих стикеров (наклеек). Кроме того, защита счетчиков обеспечивается несколькими уровнями паролей для разделения доступа к параметрам и данным, хранящимся в счетчике.

Счетчики могут использоваться автономно или в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ) бытовых и коммунальных потребителей.

Схема модификаций счётчиков приведена ниже.

В комплект поставки счетчика входят :

- счетчик электрической энергии однофазный Kamstrup 162M,

- паспорт или формуляр ,

- руководство по эксплуатации (на партию),

- упаковочная коробка .

Для организаций, производящих поверку счётчиков, предоставляется методика поверки. Для организаций, осуществляющих параметризацию и обслуживание счётчиков, по отдельному заказу может поставляться программное обеспечение METERTOOL.
