Номер по Госреестру СИ: 47578-11
47578-11 Анализаторы воды промышленные с датчиком
(STIP-scan CAM74 (анализатор) CAS74 (датчик))
Назначение средства измерений:
Анализаторы воды промышленные STIP-scan CAM74 с датчиком CAS74 (далее - анализаторы) предназначены для непрерывного автоматического измерения:
- химического потребления кислорода (ХПК);
- массовой концентрации нитратов;
при контроле (непрерывном мониторинге) питьевой, природной (поверхностной), технологической, бытовой и очищенной сточной вод.
Внешний вид.
Анализаторы воды промышленные с датчиком
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений приведена в документе «Анализаторы воды промышленные STIP-scan CAM74 с датчиком CAS74. Руководство по эксплуатации», 2011 г.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам воды промышленным STIP-scan CAM74 с датчиком CAS741. ГОСТ 22729-84 «Анализаторы жидкостей. ГСП. Общие технические условия».
2. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
4. Техническая документация фирмы "Endress+Hauser Conducta GmbH+Co.KG", Германия.
Поверка
Поверкаосуществляется по документу МП 242-1044-2010 «Анализаторы воды промышленные STIP-scan CAM74 с датчиком CAS74 фирмы "Endress+Hauser Conducta GmbH+Co.KG", Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" 11 февраля 2011 г.
Основные средства поверки:
- стандартные образцы состава: ГСО 7454-98 водные растворы нитрат -ионов (NO3-), ГСО 2216-81 (ХПК).
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», 190005,Санкт-Петербург, Московский пр., д.19, тел. (812) 251-76-01, факс: (812) 713-01-14, электронная почта: info@vniim.ruПринцип действия анализаторов - оптико-абсорбционный. Излучение от источника света проходит через кварцевую ячейку, заполненную анализируемой водой (отбор пробы воды производится автоматически с периодичностью от 2 до 60 мин), в которой частично поглощается. Прошедший луч попадает на металлическое зеркало, отражается и далее по оптоволоконному кабелю поступает на приемник излучения, который регистрирует величину спектрального поглощения излучения. В качестве источника УФ излучения применяется ксеноновая лампа со спектральной областью от 200 до 680 нм, в качестве приемника - фотодиод.
Измерение поглощения излучения при определении нитратов происходит на длине волны 200-230 нм, величина поглощения излучения пропорциональна массовой концентрации нитратов.
Измерения показателя химического потребления кислорода (ХПК) осуществляется путем измерения мутности ЕМФ (ATU) на длине волны 600 нм и последующего расчета с помощью программного обеспечения.
У анализатора предусмотрены функции индикации загрязнений органическими соединениями по следующим параметрам: общий органический углерод, биологическое потребление кислорода и общее содержание ила и взвешенных частиц.
Анализаторы представляют собой стационарные промышленные приборы, состоящие из двух блоков (рис.1): блок обработки сигналов CAM74 (дисплей), монтируемый на панели или на опорной стойке, и измерительный блока в виде зонда, в нижней части которого размещены датчики CAS74, измерительная ячейка с поршнем, который обеспечивает заполнение и откачку анализируемой пробы воды (без дополнительного пробоотборного устройства).
Измерительный блок погружается в анализируемую воду на глубину до 550 мм.
Соединение блоков осуществляются при помощи кабеля, закрепленного на стойке для установки блока обработки сигналов.
Сигналы от измерительного блока передаются в блок обработки по измерительному кабелю (длиной до 20 м), показания выводятся на дисплей блока: текущие в цифровом, накопленные (за последние 3-24 часа) - в графическом виде и передаются по интерфейсу в систему управления технологическим процессом. В одном блоке обработки возможно подключение двух датчиков.
Измерительный блок откалиброван при выпуске из производства по гидрофталату калия с массовой концентрацией 50 мг/дм3, пересчет в единицы измерений ХПК проводится с использованием программного обеспечения.
Лист № 2 всего листов 5 Управление работой анализатора осуществляется с клавиатуры, установленной на передней панели управления блока обработки сигналов, или виртуальной клавиатуры на сенсорном дисплее.
Блок обработки имеет выходные интерфейсы RS-232/RS485 на каждый датчик, а также опционально: 2 или 4 аналоговых выхода 4 - 20 мА (на каждый датчик); блок релейных выходов (7 нормально разомкнутых контактов) на каждый датчик; PROFIBUS модуль.
Корпуса блоков обработки сигналов выпускаются в двух исполнениях: алюминиевые с защитным кожухом и из нержавеющей стали.

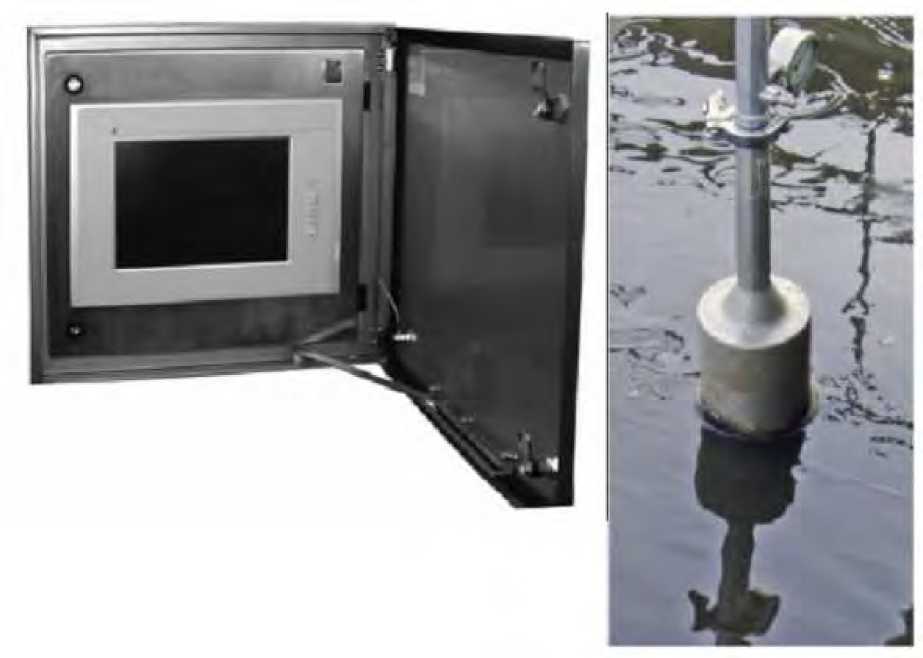

Рисунок 1 - Анализаторы воды промышленные STIP-scan CAM74 с датчиком CAS74
Анализатор воды промышленные STIP-scan CAM74 с датчиком CAS74 в составе:
Блок обработки сигналов CAM74 - 1 шт.;
Измерительный блок CAS 74 - 1(2) шт.;
Соединительный кабель - 1 шт.;
Опорная стойка - 1 шт.;
Набор для монтажа - 1 набор;
Защитный кожух* - 1 шт.;
Руководство по эксплуатации (с дополнением) - 1 экз.;
Методика поверки. МП 242-1044-2008 - 1 экз.
Примечание: *поставляется по отдельному заказу.
