Номер по Госреестру СИ: 28378-12
28378-12 Анализаторы общего хлора/свободного хлора/диоксида хлора с сенсорами
(CCM223, CCM253 (анализаторы) CCS120, CCS140/240, CCS141/241 (сенсоры))
Назначение средства измерений:
Анализаторы общего хлора/свободного хлора/диоксида хлора CCM223, CCM253 с сенсорами CCS120, CCS140/240, CCS 141/241 (далее - анализаторы) предназначены для измерения массовой концентрации общего хлора/свободного хлора/диоксида хлора в воде.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (иден-тификаци-онный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CCxx3 PA V |
CCxx3 PA V2 |
0.20.16.03 |
14520FA9FAA46A2CDB2F0 |
CCxx3 PA V |
212 |
12.hex |
989885F6ADE |
212.hex |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений по МИ 3286-2010 - С - метрологически значимая часть ПО СИ и измеренные дан-
Лист № 2 всего листов 5 ные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Анализаторы имеют полную защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Контрольная сумма не может быть модифицирована или удалена пользователем. Пользователь имеет доступ только к общим параметрам настройки через меню на дисплее, а также к считыванию измеряемых или индуцируемых значений, обрабатываемых только метрологически значимым ПО.
Доступ к сервисным функциям, выполняемым с помощью микроконтроллера, защищен сервисным паролем, который известен только инженеру по сервису.

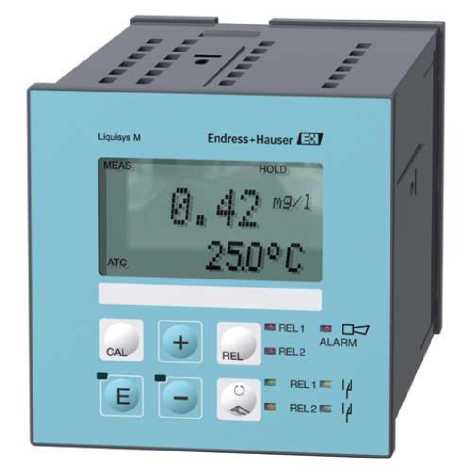

Рисунок 1. Общий вид вторичного преобразователя анализатора ССМ223

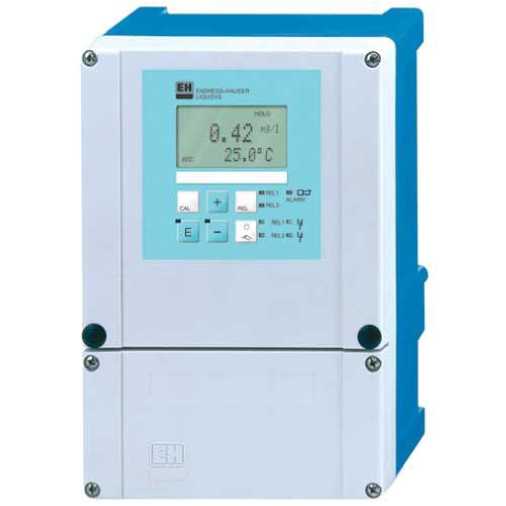

Рисунок 2. Общий вид вторичного преобразователя анализатора ССМ253

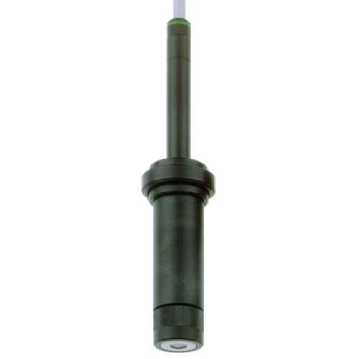

Рисунок 3. Сенсоры
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего хлора/свободного хлора/диоксида хлора CCM223, CCM253 с сенсорами CCS120, CCS140/240, CCS141/241
-
1 ГОСТ 22729-84 "Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия".
-
2 Техническая документация фирмы-изготовителя Endress+Hauser Conducta GmbH+Co.KG, Германия.
Поверка
Поверкапроводится в соответствии с документом МП 28378-12 "Инструкция. Анализаторы свободного хлора/диоксида хлора CCM223, CCM253 с сенсорами CCS140/240, CCS141/241. Методика поверки", утвержденным ФГУП ВНИИМС в 2012 г. и входящим в комплект поставки.
При поверке применяют растворы гипохлорита натрия по ГОСТ 11086-76.
Изготовитель
Фирма Endress+Hauser Conducta GmbH+ Co.KG, ГерманияАдрес: Dieselstrasse Str. 24, 70839 Gerlingen, Germany
Тел.: +49 7156 20 90
Факс.: +49 7156 281 58
www.conducta.endress.com
Заявитель
ООО "Эндресс+Хаузер"117105, Россия, Москва, Варшавское шоссе, д.35, стр. 1, 5 эт.
Тел.: +7(495) 783-28-50, факс: +7(495) 783-28-55
e-mail: info@ru.endress.com
www.ru.endress.com
Испытательный центр
ГЦИ СИ ФГУП "ВНИИМС" (аттестат аккредитации № 30004-08) 119361, Москва, ул. Озерная, 46
Тел.: +7(495) 437-57-77, факс: +7(495) 437-56-66.
e-mail: office@vniims.ru
Принцип действия анализаторов основан на электрохимическом восстановлении растворенного в воде хлора/диоксида хлора (Cl2/ClO2) и измерении значения электрического тока, пропорционального содержанию (Cl2/ClO2).
Сенсор CCS120 предназначен для определения массовой доли общего хлора, а сенсоры CCS140/240, CCS141/241 - свободного хлора/диоксида хлора.
Конструктивно анализаторы состоят из амперометрического сенсора и вторичного преобразователя.
В состав сенсора входят полимерная газопроницаемая мембрана, электроды (Au+Ag/AgCl), датчик температуры, предназначенный для коррекции температурной зависимости выходного сигнала. По отдельному заказу сенсоры поставляют в комплекте с проточной ячейкой, в которой помимо сенсора устанавливают ротаметр и датчик pH.
Программное обеспечение анализаторов предусматривает построение градуировочной характеристики, диагностику состояния прибора, выдачу сигнала о превышении заданного значения концентрации Cl2/ClO2. Предусмотрена автоматическая компенсация значений pH. Результаты измерений (массовая концентрация Cl2/ClO2, pH или температура) выводятся на дисплей вторичного измерительного преобразователя или в виде аналогового и/или цифрового сигнала передаются в персональный компьютер, контроллер, устройство индикации, регистрации.
Вторичные преобразователи CCM223 предназначены для щитового монтажа, они имеют пылевлагонепроницаемое исполнение IP54 (для передней панели) и IP30 (для кожуха). Преобразователи CCM253 имеют полевое исполнение для установки непосредственно в технологической линии. Уровень защиты CCM253 - IP65.
Диапазон измерений массовой концентрации Cl2/ClO2 анализаторами
CCM223, CCM253 с сенсорами, мг/дм3
-
- сенсор CCS120
-
- сенсоры CCS140/240
-
- сенсоры CCS141/241
Пределы допускаемой абсолютной погрешности анализаторов CCM223,
CCM253 с сенсорами, мг/дм3, в диапазонах:
-
- от 0,05 до 0,25 (сенсоры CCS140/240)
-
- от 0,01 до 0,05 (сенсоры CCS141/241)
Пределы допускаемой относительной погрешности анализаторов
CCM223, CCM253 с сенсорами, %, в диапазонах:
-
- св. 0,1 мг/дм3 (сенсор CCS120)
-
- св. 0,25 мг/дм3 (сенсоры CCS140/240)
-
- св. 0,05 мг/дм3 (сенсоры CCS141/241)
Диапазон компенсации температуры анализируемой среды анализаторов
CCM223, CCM253 с сенсорами, оС
-
- сенсоры CCS140/240, CCS141/241
-
- сенсор CCS120
Диапазон компенсации pH анализируемой среды анализаторов CCM223,
CCM253 с сенсорами
-
- сенсоры CCS140/240, CCS141/241
-
- сенсор CCS120
Диапазон выходного аналогового сигнала анализаторов CCM223,
CCM253 с сенсорами:
-
- сенсоры CCS140/240, CCS141/241, мА
-
- сенсор CCS120, мкА
Потребляемая мощность анализаторов CCM223, CCM253, Вт, не более
Габаритные размеры (без сенсоров) мм, не более
-
- ССМ223
- ССМ253
Масса (без сенсоров), кг, не более
- ССМ223
- ССМ253
Условия применения:
0
-
- температура окружающей среды, С
-
- относительная влажность, %, не более
-
- минимальный расход анализируемой среды, дм3/час
-
- напряжение переменного тока, В
0,1 - 10
0,05 - 20
0,01 - 5
± 0,05
± 0,01
± 20
± 20
2 - 45
5 - 45
4 - 9
6,5 - 9,5
0/4 -20
0/4 -20
0 -5
7,5
96х96х145
247х170х115
0,7
2,3
-20...+60
10 - 95
(без конденсации)
30
(100/115/230) +-1150%%
Средний срок службы, лет
10
