49543-12 Анализаторы общего органического углерода в воде
(TOC II CA72TOC)
Назначение средства измерений:
Анализаторы общего органического углерода в воде TOC II CA72TOC (далее анализаторы) предназначены для измерений массовой концентрации общего органического углерода в пробах воды.
Внешний вид.
Анализаторы общего органического углерода в воде
Рисунок № 1
Программное обеспечение
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
TC25EN1100, B |
TC25EN1100 B |
TC25EN1100 B |
- |
Md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего органического углерода в воде TOC II СА72ТОС
ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей ГСП. Общие технические условия»
техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 49543-12 "Инструкция. Анализаторы общего органического углерода в воде TOC II CA72TOC. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" в 2012 г. и входящим в комплект поставки.
Основные средства поверки: ГСО № 2216-81 калий фталевокислый кислый, (99,9 - 100) %, 1-го разряда; лимонная кислота, массовая доля основного вещества 99,8 %, ч.д.а. по ГОСТ 3652-69.
Изготовитель
Фирма "Endress+Hauser Conducta GmbH+ Co.KG", ГерманияАдрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24
Phone: +49 7156 20 90
Факс: +49 7156 281 58
www.conducta.endress.com
Лист № 4 Всего листов 4
Заявитель
ООО "Эндресс+Хаузер"
Адрес: 117105, г. Москва, Варшавское шоссе, д.35, стр. 1, 5 этаж
Тел/факс: + 7 (495) 783-2850
Факс: +7 ( 495) 783-2855
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП "ВНИИМС", г. Москва
Принцип действия анализаторов - термокаталитическое сгорание с последующим измерением образовавшегося диоксида углерода. Анализаторы работают с двумя циркуляционными линиями: жидкой (доставка пробы) и газовой (продукты сжигания). В анализаторах в пробу дозируется кислота для устранения растворенных солей и СО2, после чего они отделяются на фильтре. Затем проба поступает в термокаталитический реактор, где сжигается при температуре 850 0С. Образовавшийся диоксид углерода подается газом-носителем на недисперсионный инфракрасный датчик.
Предварительно удаляется углерод неорганических веществ. Образовавшийся в термокаталитическом реакторе СО2 подается газом-носителем на недисперсионный инфракрасный датчик.
Конструктивно анализаторы представляют собой единый блок, в котором размещены: узел подготовки пробы, реакторы, датчик, измерительный преобразователь. Настройка и управление анализаторами осуществляется с клавиатуры, установленной на передней панели. Измерения выполняются автоматически. Анализаторы имеют выход аналогового сигнала 0/4 - 20 мА; релейные выходы; выходные интерфейсы RS-232/RS485 (опционально). Релейные выходы предназначены для сигнализации об окончании цикла измерений, о сбоях и проверке функционирования.

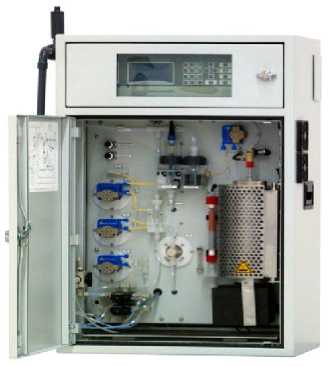

Фотография общего вида анализатора общего органического углерода в воде
TOC II CA72TOC
В режиме измерений на дисплее графически отображается значение массовой концентрации общего органического углерода в мг/дм3 за последние 6 часов измерений. В памяти анализаторов могут храниться данные измерений за последние 14 дней. Имеются четыре модели анализаторов (A,B,C,D), различающиеся диапазонами измерений.
Модель анализаторов |
Диапазон измерений массовой концентрации общего органического углерода модели анализаторов, мг/дм3 |
Объем дозирования пробы, мкл |
Диапазон измерений массовой концентрации при объемах дозирования, мг/ дм3 |
Пределы допускаемой погрешности, приведенной к верхнему пределу диапазона измерений, % |
TOC II CA72TOC-A |
0,25 - 600 |
100 |
3 - 600 |
± 9 |
300 |
1 - 200 |
± 9 | ||
1200 |
0,25 - 50 |
± 9 | ||
TOC II CA72TOC-B |
1 - 2400 |
100 |
12 - 2400 |
± 7 |
300 |
4 - 800 |
± 7 | ||
1200 |
1 - 200 |
± 7 | ||
TOC II CA72TOC-C |
2,5 - 6000 |
100 |
20 - 6000 |
± 6 |
300 |
8 - 2400 |
± 6 | ||
1200 |
2,5 - 500 |
± 6 | ||
TOC II CA72TOC-D |
5 - 12000 |
100 |
60 - 2000 |
± 5 |
300 |
24 - 4800 |
± 5 | ||
1200 |
5 - 1000 |
± 5 |
Напряжение источника питания переменного тока, В |
115, 230 |
Частота переменного тока, Гц |
50/60 |
Потребляемая мощность, В • А, не более |
650 |
Масса, кг, не более |
75 |
Г абаритные размеры, мм, не более |
785х400х1558 |
Условия эксплуатации:
о
|
0 - 40 200 20 5 - 35 10 - 90, без конденсации |
Наработка на отказ, ч |
10 000 |
