Номер по Госреестру СИ: 28382-10
28382-10 Анализаторы мутности
(CUM 223/253 с датчиками CUS 31/31W и CUS 41/41W; CUM 740 с датчиками CUS 65; CUC 101)
Назначение средства измерений:
Анализаторы мутности модель CUM 223/253 с датчиками CUS 31/31W, CUS 41/41W, модель CUM 740 с датчиками CUS 65, модель CUC 101 (далее - анализаторы) предназначены для измерения мутности питьевой воды на всех стадиях ее обработки, питающей воды бойлеров, муниципальных стоков, промышленных сточных вод при их контроле.
Внешний вид.
Анализаторы мутности
Рисунок № 1
Внешний вид.
Анализаторы мутности
Рисунок № 2
Внешний вид.
Анализаторы мутности
Рисунок № 3
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения (свидетельство о государственной регистрации) |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
Firmware Li-quisys M |
CUM2x3 hart 2.46.hex CUM2x3 pa 2.49.hex |
2.4x x: от 0 до 9 |
не отображается |
CRC |
Уровень защиты программного обеспечения по МИ 3286-2010:
- "С" метрологически значимая часть ПО СИ и измеренные данные достаточно защищены
с помощью специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения рН-метров учтено при нормировании метрологических характеристик.
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в руководстве по эксплуатации "Анализаторы мутности модель CUM 223/253 с датчиками CUS 31/31W, CUS 41/41W, модель CUM 740 с датчиком CUS 65, модель CUC 101."
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам мутности модель CUM 223/253 с датчиками CUS 31/31W, CUS 41/41W, модель CUM 740 с датчиком CUS 65, модель CUC 101
ГОСТ 22729-84 "Анализаторы состава и свойств жидкостей. ГСП. Общие технические условия".
ИСО 7027 "Качество воды. Определение мутности".
Техническая документация фирмы-изготовителя "Endress+Hauser Conducta GmbH+Co. KG", Германия.
Поверка
Поверкаосуществляется по документу МП 28382-04 "Инструкция. Анализаторы мутности модель CUM 223/253 с датчиками CUS 31/31W, CUS 41/41W, модель CUM 740 с датчиком CUS 65, модель CUC 101. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 декабря 2004 г.
Средства поверки: государственные стандартные образцы (ГСО) мутности № 7271-96.
Изготовитель
Фирма "Endress+Hauser Conducta GmbH+Co. KG", ГерманияАдрес: Dieselstrasse, 24, D-70839 Gerlingen
Заявитель
Общество с ограниченной ответственностью "Эндресс+Хаузер" (ООО "Эндресс+Хаузер")
Адрес: 117105, РФ, г. Москва, Варшавское шоссе, д. 35, стр. 1, 5 этаж
Тел.: +7 (495) 783-2850; факс: +7 (495) 783-2855
E-mail: info@ru.endress.com
Испытательный центр
Федеральное государственное унитарное предприятие "Всероссийский научноисследовательский институт метрологической службы" (ФГУП "ВНИИМС")
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77/437-56-66
E- mail: office@vniims.ru, www.vniims.ru
Анализаторы мутности CUM 223/253 комплектуются датчиками мутности CUS 31/31W и CUS 41/41W, преобразователем Liquisys M CUM 223/253, принцип действия которых основан на измерении интенсивности инфракрасного излучения, рассеянного нерастворимыми в воде частицами под углом 90°, которое воспринимается приемником. Результаты измерений непрерывно сравниваются с показаниями опорного приемника.
Кроме измерений мутности датчики измеряют и контролируют значение температуры. Опорный светодиод обеспечивает компенсацию флуктуаций напряжения питания.
Датчики мутности CUS 31/31W предназначены для измерения мутности питьевой воды. Датчики CUS 31W и 41W оснащаются очистителем для удаления загрязнений в виде маслянистых пленок или осадков солей.
Датчики мутности CUS 41/41W предназначены для измерения мутности сточных и промышленных вод.
Датчики CUS 31/31W и CUS 41/41W градуируют при выпуске из производства в соответствии со стандартом ИСО 7027 с использованием стандартного образца мутности - фор-мазиновой суспензии.
Анализатор мутности CUM 740 комплектуется датчиком CUS 65. Принцип действия датчика основан на методе четырехлучевой перекрестной пульсации. В состав датчика входят два источника света и два фотоприемника. Частота пульсаций, генерируемая сенсором, пропорциональна мутности раствора. Преобразователь выдает результаты в единицах мутности или массовой концентрации частиц.
Преимуществом этого метода является нечувствительность датчика к влиянию помех в результате работы аэрационных систем, снижающих точность измерений. Четырехлучевой метод позволяет компенсировать загрязнения оптических окон и старение источников света.
Преобразователь CUM 740 снабжен четырьмя контактными реле, два из которых регулируют промывку датчика и сигнализируют об ошибках, а два других свободно программируются.
Анализатор мутности модель CUC 101 представляет собой оптоэлектронную систему для измерения концентрации твердой фазы во вторичных отстойниках и процессах флотации и уровня осадка. Анализатор комплектуется датчиком, работающим по четырехлучевому методу.
Преобразователь Liquisys M CUM 223/253 изготавливают в двух конфигурациях: панельного монтажа или в пыле-влагозащищенном корпусе - полевое исполнение. Преобразователь снабжен двухстрочным дисплеем, на котором отображаются результаты измерений мутности и температуры, или в виде аналогового и/или цифрового сигнала передаются в персональный компьютер, контроллер, устройство индикации, регистрации.
Конструкция датчиков мутности позволяет устанавливать их в различных точках технологического процесса, на трубопроводах и резервуарах. Возможен также погружной способ установки, применяемый в бассейнах и водоканалах. Для установки датчиков фирма "En-dress+Hauser Conducta GmbH+Co.KG" выпускает несколько видов арматуры: погружная арматура CYY 105, CYA 611, CYA112, CYH112, проточная CUA 250, выдвижная арматура с шаровым вентилем CUA 451.

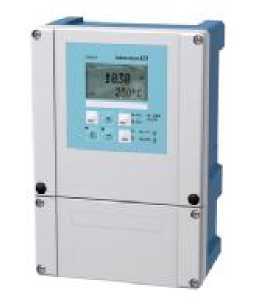

Рис.1. Фотографии внешнего вида анализатора мутности CUM 223/253/CUM740.
Рис.2. Фотографии внешнего вида анализатора мутности CUC101.
Анализатор мутности (модель CUM 223/253 с датчиками CUS 31/31W и CUS 41/41W модель CUM 740 с датчиком CUS 65, модель CUC 101 - по заказу).
Комплект ЗИП (по заказу). Руководство по эксплуатации.
Методика поверки.
Комплект вспомогательных устройств (по заказу), в который могут входить:
арматура сенсоров E, S, CUA120/250/451/461, CYH101, CYY101/102, CYA611, CYA 112, CYH112, VA,
устройства промывки CYR10, CUR3/4, кабели измерительные CYK8/81, коробка соединительная RM, VBM, тестирующее устройство CUY22, компакт диск с программным обеспечением.
