Номер по Госреестру СИ: 35259-07
35259-07 Анализаторы фотометрические промышленные
(Stamolys CA71)
Назначение средства измерений:
Анализаторы фотометрические промышленные Stamolys CA71 (далее - анализаторы) предназначены для измерения массовой концентрации ионов алюминия, аммония, меди, марганца, железа; хроматов, силикатов, нитритов, фосфатов; свободного (общего) хлора, гидразина; жесткости в технологических растворах, питьевой и сточной воде.

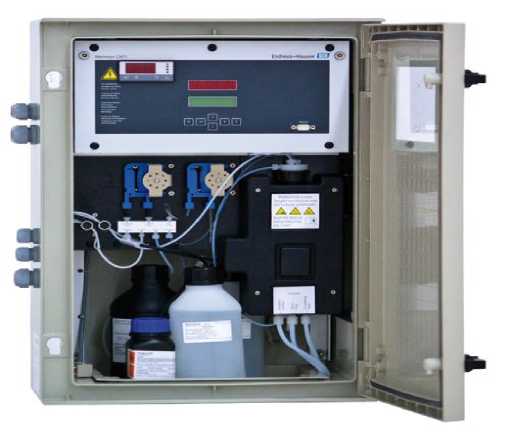

Внешний вид.
Анализаторы фотометрические промышленные
Рисунок № 1

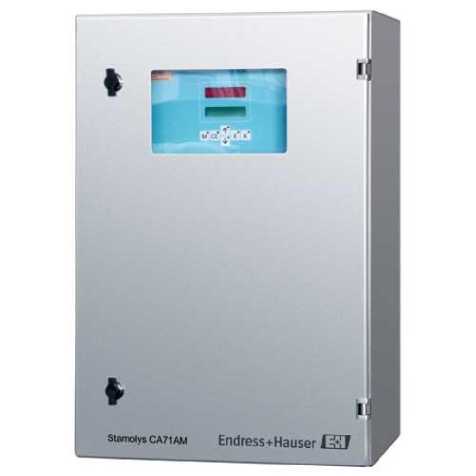

Внешний вид.
Анализаторы фотометрические промышленные
Рисунок № 2
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CA71AL СА71АМ CA71CU CA71MN CA71FE CA71CR СЛ71\О CA71PH CA71CL CA71HY CA71SI СА71НА |
CA71AL СА71 АМ CA71CU CA71MN CA71FE CA71CR СЛ71\О CA71PH CA71CL CA71HY CA71SI СА71НА |
1.0y.0z y: от 0 до 9; z: от 0 до 9. |
- |
md5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "A" - метрологически значимая часть ПО СИ и измеренные данные не требуют специальных средств защиты от преднамеренных изменений.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульном листе руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам Stamolys СА71ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей ГСП. Общие технические условия».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма "Endress+Hauser Conducta GmbH+ Co.KG", ГерманияАдрес: D-70839 Gerlingen, Germany, Dieselstrasse Str. 24
Phone: +49 7156 20 90
Факс: +49 7156 281 58
www.conducta.endress.com
Анализаторы представляют собой стационарные промышленные приборы, состоящие из фотометра, насосов для подачи пробы и реагентов и электронно-вычислительного блока (рис. 1). Принцип действия анализаторов состоит в отборе определенного количества пробы, смешении пробы с реагентом для получения цветной реакции и последующего измерения оптической плотности полученного окрашенного раствора. Массовая концентрация определяемого компонента вычисляется по градуировочной зависимости с помощью встроенного микропроцессора.
Анализатор оснащен двухстрочным дисплеем и клавиатурой, с помощью которой осуществляется управление работой прибора.
Помимо отображения измеренного значения на дисплее анализатор имеет возможность передачи этого значения во внешнюю систему управления через стандартный токовый выход 0/4-20 мА и/или стандартный интерфейс RS232. Имеется также встроенная память-регистратор для внутреннего протоколирования результатов измерения.
Модификации анализатора приведены в табл.1 и различаются определяемыми компонентами и метрологическими характеристиками.
Рис. 1. Анализаторы фотометрические промышленные Stamolys CA71.
Анализатор Stamolys CA71;
Руководство по эксплуатации;
Методика поверки;
Комплект дополнительных принадлежностей и реагентов (по заказу), в который могут входить:
- системы фильтрации CAT221/ 411/ 430 с принадлежностями и крепежной арматурой;
- наборы реагентов, стандартных растворов и промывочных жидкостей
CAY140/141/142/ 240/ 241/ 242/ 243, CAYxxx;
-
- наборы запасных частей CAV740;
-
- другие дополнительные принадлежности и запасные части согласно руководству по эксплуатации.
-
1. Определяемые компоненты и основные метрологические характеристики анализаторов*)
приведены в таблице 2.
Таблица 2.
Модификация прибора, определяемый компонент |
Диапазон измерений |
Пределы допускаемой приведенной погрешности, % |
Время протекания цветной реакции, с |
Объем пробы, мл |
Максимально допустимое содержание влияющего компонента, мг/л |
1 |
2 |
3 |
4 |
5 |
6 |
CA71AL алюминий (А1) |
10...1000 мкг/л |
±2 |
195 |
20 |
- |
СА71АМ аммоний (N-NH4) |
0,02.5 мг/л 0,2.. .15 мг/л 0,2.100 мг/л 1.500 мкг/л |
±2 |
180 180 90 600 |
20 |
Са+2(в виде СаСOз)) - 2,5 Mg42(B видеMgCОз■l) - 1,5 S04-2 - 300 NO3-, N, РО4-3 - 250 \Од N - 30 |
CA71CU медь (Cu(II)) |
0,1.2 мг/л 0,2.5 мг/л |
±2 |
120 |
15 |
\а',СТ - 90 К+ - 60 F- - 30 Mg42 - 10 Ca42 - 1,5 Mn42 - 140 Cr(VI) - 110 Co42 - 100 Ni42, Al43 - 60 Cd42 - 10 Fe42 - 6 Pb42, Hg42 - 3 |
CA71MN марганец (Мп) |
1.150 мкг/л 10.2000 мкг/л |
±2 |
300 |
15 |
Mg42 - 100 С1- - 70 SО4-2 - 1 Са42(в виде СаСО3)) - 700 Zn42 - 10 Fe42, Fe43 - 5 |
CA71FE железо (Fe) |
10.500 мкг/л 0,05.2 мг/л 0,1.5 мг/л 2.250 мкг/л |
± 2 |
60 60 60 120 |
15 15 15 40 |
- |
CA71CR хроматы (CrVI) |
0,1.2,5 мг/л 0,2.5 мг/л |
±2 |
60 |
15 |
С1- - 1 Na4, K4, Ca42 - 500 Ag4 - 100 Cd42 - 70 SO4-2, CO3-2, NO3-, Zn42, Ni42, Co42 - 50 Cu42, Pb42, Hg42 - 10 Fe43 - 4 Fe42, Sn42 - 1 |
1 |
2 |
3 |
4 |
5 |
6 |
CA71NO нитриты (NO2-N) нитриты (NO2) |
10.500 мкг/л 0,1.1 мг/л 0,2.3 мг/л 0,01.250 мкг/л |
±2 ±2 |
120 120 120 210 |
15 15 15 20 |
С1-, SO4-2 - 1 Cd+2 - 700 Na+, K+, Ca+2 - 500 Pb+2, Zn+2, Ni+2, Fe+2, Fe+3, Co+2, Hg+2, Ag+, CO3-2, NOf - 50 Sn+2 - 25 Cr(VI) - 10 |
CA71PH фосфаты (РО4-Р) |
0,05.2,5 мг/л 0,5.20 мг/л 0,1.25 мг/л 1.50 мг/л |
±2 |
360 |
15 |
SO4-2 - 10 C1- - 1 Na+, K+, Ca+2 - 500 Си+2, Zn+2, Ni+2, Fe+2, Fе+3, Co+2, Hg+2, Cr+3, СО3-2, NOf - 50 Sn+2 - 25 Pb+2 - 10 +6 Ag+ - 5 Сг 6 - 0,5 (влияние может быть уменьшено увеличением дозы аскорбиновой кислоты) |
CA71CL хлор свободн. (С1) хлор общ, (О) |
0,01.1 мг/л 0,1.10 мг/л 0,01.1 мг/л 0,1.10 мг/л |
±10 |
60 |
15 |
Жесткость (СаСО3) - 1000 МпО2 - 0,03 рН в пределах 2-14 СгО4-2 - 0,03 Г, Вг-, О3 - следы |
CA71HY гидразин (N2H4) |
1.500 мкг/л |
±5 |
60 |
15 |
- |
CA71SI силикаты («Ог) |
1.200 мкг/л 0,05.5 мг/л |
±2 |
90 120 |
20 |
Fe+3, Fe+2 - 1 РО4-3 - 50 рН не более 7 |
СА71НА жесткость (СаСОз) |
0,1.10 мг/л 0,8.80 мг/л |
±5 ±3 |
120 |
20 |
Fe+3 - 2 Fe+2 - l,4 Си+2 - 0,75 Cr+3 - 0,25 Mn+2 - 0,20 Zn+2 - 0,05 |
*)МХ установлены для бинарных растворов определяемых компонентов в дистиллированной воде
-
2. Технические характеристики и условия эксплуатации приведены в таблице 3
Таблица 3.
Наименование характеристики |
Значение характеристики |
Время протекания цветной реакции, с, не более |
195 |
Отбираемый объем пробы, мл |
20 |
Время промывки, с |
20...300 |
Габаритные размеры (ДхШхВ), мм |
436x250x650 |
Масса, кг, не более |
28 |
Потребляемая мощность, ВхА, не более |
50 |
Напряжение питания от сети переменного тока частотой (50±1) Гц, В |
220±10 % |
Средний срок службы, лет |
8 |
Условия эксплуатации: -диапазон температур окружающего воздуха, °С |
5.40 |
-диапазон относительной влажности |
30.90 |
окружающего воздуха, %? при t = 25 °С -диапазон атмосферного давления, кПа |
84.106,7 |
