Номер по Госреестру СИ: 47155-11
47155-11 Анализаторы водорода, кислорода и азота
(EMGA серий 800 и 900)
Назначение средства измерений:
Анализаторы водорода, кислорода и азота EMGA серий 800 и 900 (далее по тексту -анализаторы) предназначены для измерений содержания водорода, кислорода и азота в материалах различной природы, находящихся в твердом или порошкообразном состоянии.
Внешний вид.
Анализаторы водорода, кислорода и азота
Рисунок № 1
Внешний вид.
Анализаторы водорода, кислорода и азота
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом и в виде наклейки на заднюю панель анализатора методом наклеивания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководства по эксплуатации «Анализаторы водорода, кислорода и азота EMGA серий 800 и 900».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам водорода, кислорода и азота EMGA серий 800 и 900Техническая документация фирмы «HORIBA Jobin Yvon S. A. S.», Франция
Поверка
Поверкаосуществляется в соответствии с разделом «Методика поверки» Руководства по эксплуатации на анализаторы водорода, кислорода и азота EMGA серий 800 и 900, утвержденным ГЦИ СИ ФГУП «ВНИИОФИ» в «03» 02 2011 г.
Основные средства поверки:
-государственный стандартный образец состава сплава (ГСО 8447-2003, 8448-2003), допускаемая абсолютная погрешность аттестованного значения СО по водороду 0,4%.
-государственный стандартный образец состава стали (ГСО 8444-2003), допускаемая абсолютная погрешность аттестованного значения СО по кислороду 0,0004% и по азоту 0,0005%.
-государственный стандартный образец состава стали (ГСО 8445-2003), допускаемая абсолютная погрешность аттестованного значения СО по кислороду 0,0007% и по азоту 0,0010%.
Изготовитель
«HORIBA Jobin Yvon S. A. S.», 16-18, rue du Canal 91165 Longjumeau, CEDEX, France. Тел +33 (0) 1 64 54 13 18 факс +33 (0) 1 69 09 90 88E-mail: info-sci.fr@horiba.com
Лист № 6 Всего листов 6
Заявитель
ЗАО «Найтек Инструментс» 141700, Московская область, г. Долгопрудный, Дирижабельная, 15а, НП 1 Телефон/факс: (495) 661-06-81
Е-mail: nytek@nytek.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИОФИ»,119361 г. Москва, ул. Озерная, д.46
тел. 437-56-33, факс 437-31-47
Е-mail: vniiofi@vniiofi.ru
Принцип действия анализаторов основан на инфракрасной спектрометрии потока газовой смеси при определении массовой доли кислорода и на измерении теплопроводности газовой смеси при определении концентрации водорода и азота.
Для выделения анализируемых газов применяется импульсное нагревание и плавка образца в графитовом тигле в токе инертного газа. Кислород переходит в монооксид и диоксид углерода и определяется с помощью инфракрасного детектора. Азот определяется в элементарном виде с помощью детектора теплопроводности. Водород определяется в виде воды с помощью инфракрасного детектора. В моделях EMGA-821 и EMGA-921 определение водорода происходит с помощью детектора по теплопроводности.
Анализаторы серии 800 имеют следующие модели: EMGA-830 - определения кислорода, азота и водорода; EMGA-820 - определение кислорода и азота EMGA-821 - определение водорода EMGA-822 - определение азота EMGA-823 - определение кислорода
Анализаторы серии 900 имеют следующие модели: EMGA-930 - определения кислорода, азота и водорода; EMGA-920 - определение кислорода и азота EMGA-921 - определение водорода EMGA-922 - определение азота EMGA-923 - определение кислорода
Анализаторы серии 900 полностью автоматизированы.
Управление работой анализатора осуществляется с помощью персонального компьютера (ПК), связанного с анализатором через COM-порт (интерфейс RS232) с помощью интерфейсного кабеля, поставляемого в комплекте с анализатором.
Конструктивно анализаторы выполнены в настольном исполнении в виде двух блоков: печного блока и блока детекторов, которые устанавливаются вплотную друг к другу.

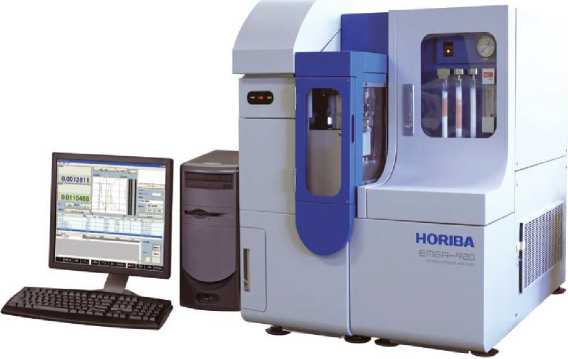

Общий вид анализатора представлен на рисунке 1.
Рисунок 1 - Общий вид анализатора
Лист № 2 Всего листов 6 Маркировка наносится на заднюю панель анализатора и показана на рисунке 2.
Mans Data
Model HQS No
Power
модель Анализатора
Фирма-изготовител!
90kg
29 Sep 2010
INLET
CARRIER 1 CARRIER
HORIBA
OUTI I I
■ ' ЯИ
U-t ,/** \
Explore the future
Заводской номер Анализатора
Рисунок 2 Схема маркировки
Конструкция анализаторов включает в себя следующие основные узлы:
- Высокочастотная печь, служащая для нагрева графитового тигля с образцом;
- Система детектирования, служащий для измерения содержания определяемых элементов в газовой смеси, поступающей из высокочастотной печи;
- Система газоснабжения, служащая для распределения всех газовых потоков в анализаторе;
- Электронная система, служащий для приема и обработки аналитических сигналов их и передачи информации в внешний компьютер;
- Система управления на основе внешнего IBM-совместимого компьютера, предназначенная для управления анализатором, процессом измерения, сбора, обработки и вывода информации.
Программное измерениеПрограммное обеспечение (ПО) поставляется на компакт-диске и работает под управлением операционной системы Windows. ПО состоит из управляющей программы EmgaWin.exe, файлов библиотек dll, конфигурационных файлов ini, вспомогательных файлов для конфигурирования протоколов в Microsoft Office, файлов справки, файлов видеоподсказок, папки с документацией, папки для размещения данных, папки текстур.
Идентификационные данные программного обеспечения указаны в таблице 1. Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления идентификатор программного обеспечения |
EMGA for Windows |
EmgaWin.exe |
1.39 |
01C6E3EC |
CRC32 |
Защита ПО и данных от непреднамеренных и преднамеренных изменений.
Обмен данными между анализатором и персональным компьютером осуществляется через интерфейс RS-232.
Лист № 3
Всего листов 6 Искажение данных при передаче через интерфейс связи исключается параметрами протокола:
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Комплектность анализаторов представлена в таблице 3 Таблица 3
Наименование |
Количество, шт. |
Блок детекторов |
1 |
Блок печной |
1 |
Очиститель механический (для EMGA серии 800) |
по заказу |
Очиститель вакуумный (для EMGA серии 800) |
по заказу |
Наименование |
Количество, шт. |
Комплект соединительных кабелей |
1 |
Источник бесперебойного питания |
по заказу |
Электронные весы |
по заказу |
Руководство по эксплуатации с методикой поверки |
1 |
Компакт - диск, содержащий:
|
1 |
Комплект для запуска анализатора: - Щетка BsW диаметром 10 мм |
1 |
- Щетка BsW диаметром 21 мм |
1 |
- Плоская проволочная щетка |
1 |
- Пылевой фильтр из кварцевой ваты 10г 1-6мкм |
1 |
- Графитовые тигли 100 шт/кор |
1 |
- Бумага для принтера 500 л/пачка |
1 |
- Образец для проверки анализатора SS-5 |
1 |
- Образец для проверки анализатора GS-1D |
1 |
- Компакт-диск с программным обеспечением EmgaWin.exe |
1 |
- Компакт диск с поправочными коэффициентами |
1 |
- Олово гранулированное 500г/банка |
1 |
Стандартные принадлежности к анализатору: - Воронка металлическая L=79 мм |
1 |
- Ручные щетки в упаковке |
1 |
- Ручной насос |
1 |
- Дренажная трубка 2м |
1 |
- Фильтрующий элемент 100 меш |
5 |
- Уплотнение кольцевое P4 |
5 |
- Уплотнение кольцевое P8 |
5 |
- Уплотнение кольцевое P11 |
5 |
- Уплотнение кольцевое P14 |
2 |
- Уплотнение кольцевое P20 |
2 |
- Уплотнение кольцевое P22A |
2 |
- Уплотнение кольцевое P28 |
2 |
- Реакционная трубка |
1 |
- Упаковочные листы |
5 |
- Пинцет E-0137 |
1 |
Щетка BsW диаметром 10 мм |
2 |
- Щетка BsW диаметром 21 мм |
2 |
- Плоская проволочная щетка |
2 |
- Отводящая трубка 9мм 5м |
1 |
- Отводящая трубка 12мм 5м |
1 |
- Шланг 15mm |
1 |
- Шланг 20mm |
1 |
- Держатель для кольцевой бумаги |
1 |
- Кольцевая бумага 20 шт/упак |
1 |
- Антикор VC-3 50г |
1 |
- Перчатки, пара |
1 |
- Нейлоновая трубка 6x4 мм 5м |
1 |
- Нержавеющая трубка 3x2 мм 5м |
1 |
- Нержавеющая трубка 3x2 мм 3м |
1 |
- Соединитель PT1/4 |
1 |
- Уплотнительное кольцо P28 |
5 |
- Силиконовая смазка в тюбике |
1 |
Наименование |
Количество, шт. |
- Микро ложка |
1 |
- Ручное зеркало |
1 |
- Файл прозрачный |
1 |
- Улавливатель образцов |
1 |
- Бумага для принтера 500 л/упак |
1 |
- Соединитель для реагентной трубки |
1 |
- Коврик для мыши |
1 |
- Предохранитель 15A |
1 |
- Ложка для олова |
1 |
- Воронка металлическая L=45 мм |
1 |
Компьютер и принтер |
по заказу |
Комплект запасных частей, принадлежностей и расходных материалов |
по заказу |
Таблица 2
№ пп |
Наименование характеристики |
Значение характеристики EMGA серия | |
800 |
900 | ||
1 |
Диапазон измеряемых массовых долей, % Азота |
0-3 |
0-3 |
Кислорода |
0-5 |
0-5 | |
Водорода |
0-0,02 (EMGA-821) 0-0,25 (EMGA-830) |
0-0,02 (EMGA-921) 0-0,25 (EMGA-930) | |
2 |
Предел относительного среднего квадратичного отклонения измерения массовой доли элемента, %, не более: В диапазоне массовых долей кислорода или азота: 0,001% - 0,02% или Предел абсолютного среднего квадратичного отклонения измерения массовой доли элемента, %масс, не более* В диапазоне массовых долей кислорода или азота: 0-0,001% В диапазоне массовых долей водорода 0-0,25 |
1,0 0,00003 0,00003 | |
3 |
Время анализа, мин, не более |
3 | |
4 |
Напряжение питания, В При частоте, Г ц |
220 ± 10% 50 ± 1 | |
5 |
Потребляемая мощность, кВА, не более |
12 | |
6 |
Габаритные размеры**(ДхШхВ), мм |
653 х 750 х 785 | |
7 |
Масса**, кг, не более |
230 | |
8 |
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность, %, не более |
5-35 80 | |
* Применяется параметр, который раньше достигается при измерении **Без компьютера и весов |
